DT9205A电阻档误测电压烧个电阻

      手中的DT9205A基本在维修时就是作为炮灰表使用，前日用200Ω电阻档误测了LED驱动板输出的78V电压，结果烧了个1k电阻，昨晚更换后就正常了。

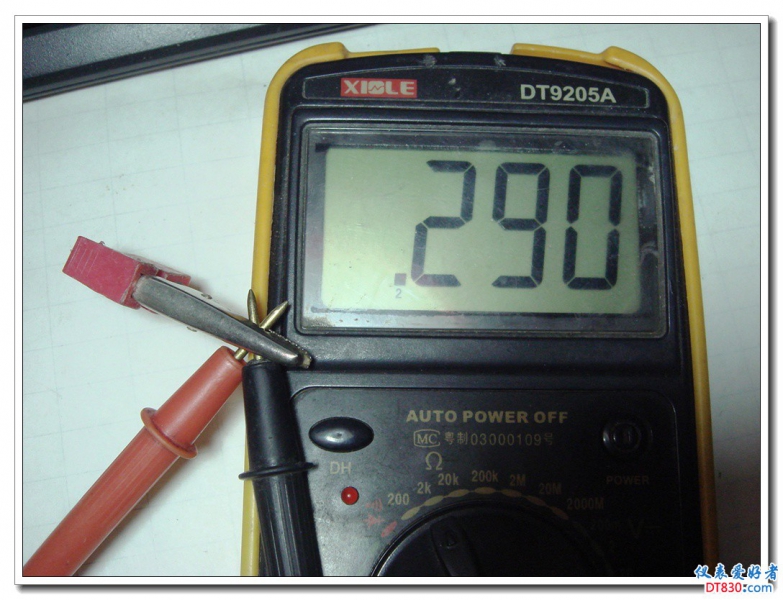

短接表笔在200Ω电阻档时显示1. 而2K档显示.290

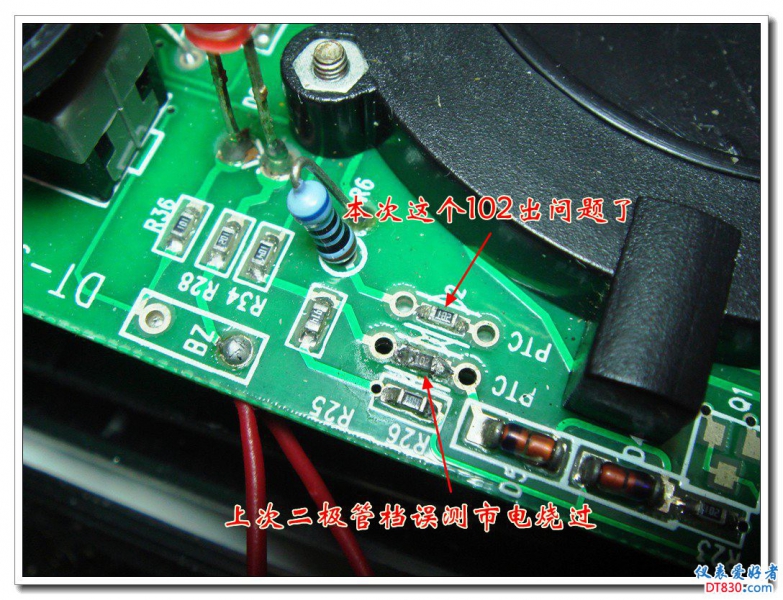

前些年档误测380v烧过下方的102的电阻。故障现象是蜂鸣断续常响，指示灯常亮，其他档位也这样。而本次没有出这个现象。

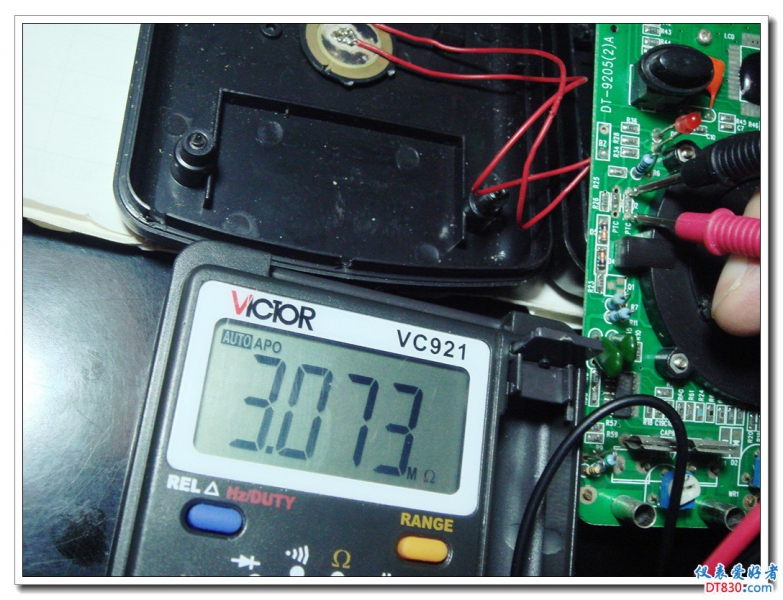

在路实测显示3MΩ，如果焊下测应该就是断路情况。

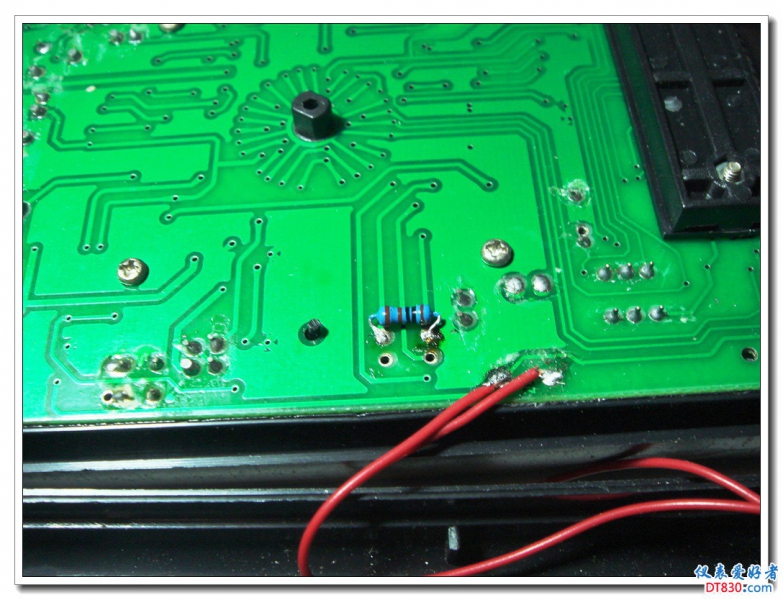

嫌麻烦也就没有焊下来，考虑以后更换也方便，直接在板子这面焊上个1K电阻。

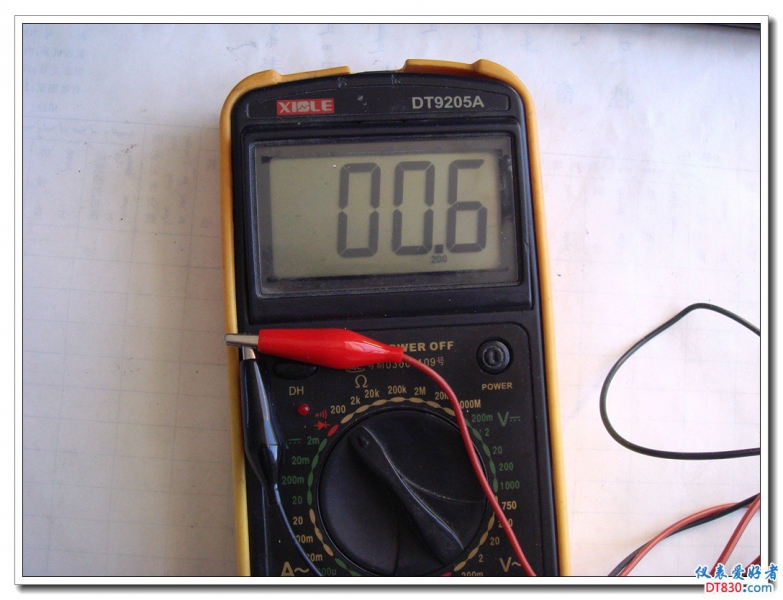

短接表笔显示正常了

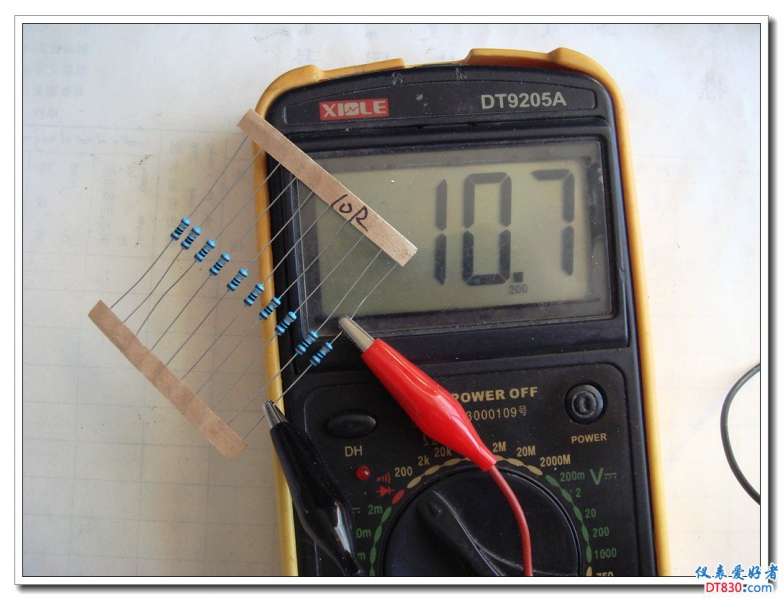

测个10Ω电阻没问题

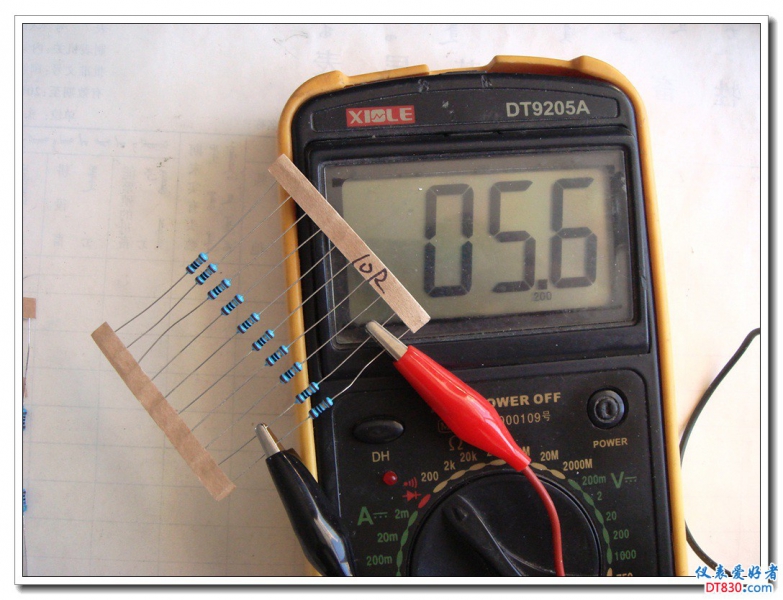

测两个并联10Ω电阻也可以

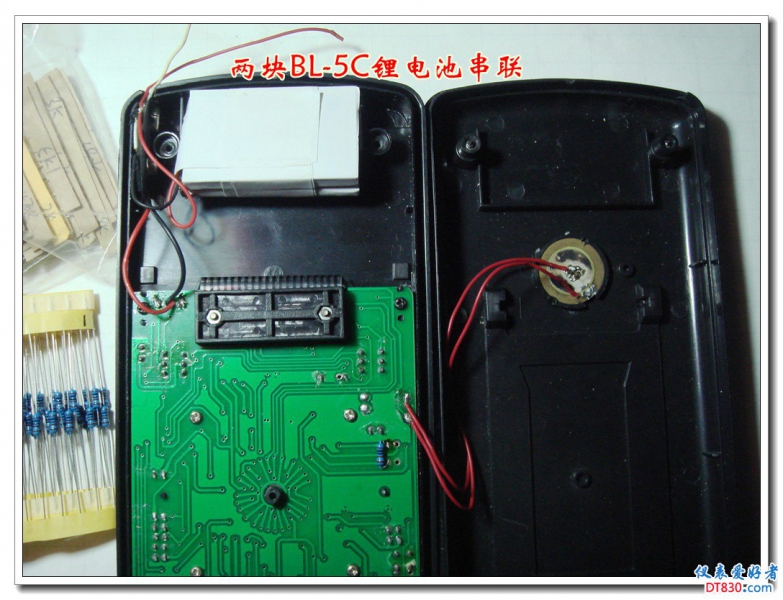

二手锂电改造的电池已使用多年，基本半年才充电一次

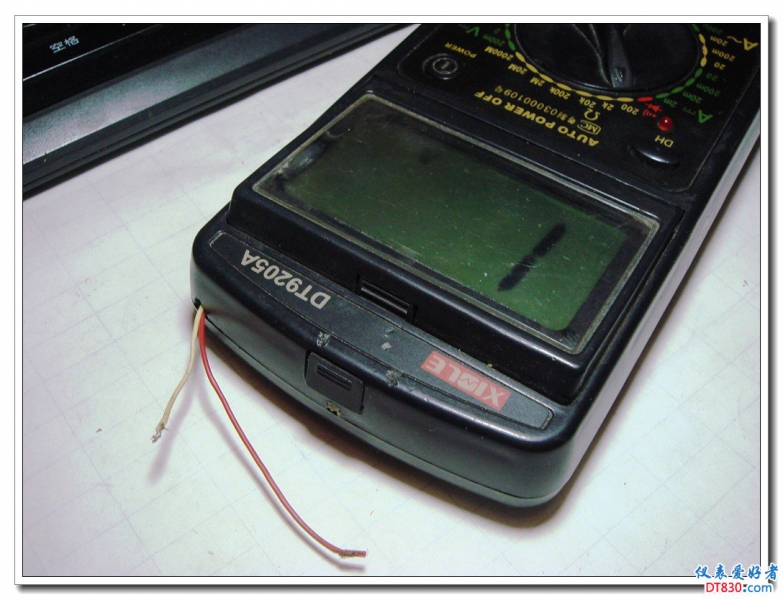

引出的长短充电线

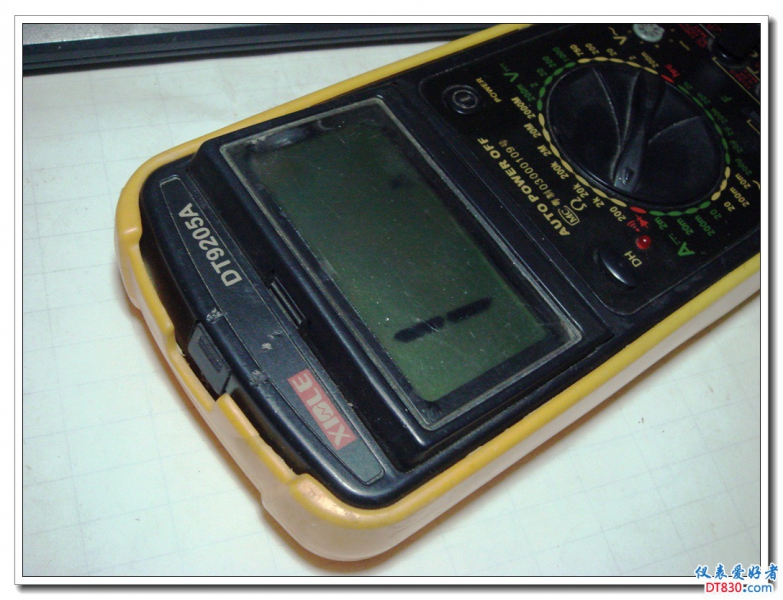

有护套遮挡也看不到的

还是很皮实，很经烧的嘛，才烧一个电阻。

这个似乎不妥当，有隐患。看线路板标的是PTC，应该是热敏电阻，起保护作用的，普通电阻就没有保护功能了。
看板上的图标也像热敏电阻，因这种热敏电阻大都是圆形。
楼主还是符合一下板上的线路图为好，别看板上原先是电阻形状（可能被换过），如果这个电阻没烧坏（功率够大），坏的可能就是表的芯片了。
如果板上这两个电阻是热敏电阻，估计就不会烧坏了。因为超压后，电流迅速增大，热敏电阻也瞬间增大，阻断和隔离了外来高压。

wgsd 发表于 2018-7-22 10:10
这个似乎不妥当，有隐患。看线路板标的是PTC，应该是热敏电阻，起保护作用的，普通电阻就没有保护功能了。
...

应该是PTC热敏电阻的，但没有配件，也不清楚参数。先对付用吧

当年我表量电压超过量程整个表炸了

这个应该是用500欧的PTC电阻。

wgh1027 发表于 2018-7-22 19:14
这个应该是用500欧的PTC电阻。

原始设计500欧换成102的贴片，这样表的测试结果不会受影响吗？

我的9205是新的，电路不一样，简化了，出现和你的故障一样，还没有修好

lxd7343 发表于 2019-2-5 20:34
原始设计500欧换成102的贴片，这样表的测试结果不会受影响吗？

不影响

其实那个电阻只是起到保险作用，用到2、3K都没问题。

wgsd 发表于 2018-7-22 10:10
这个似乎不妥当，有隐患。看线路板标的是PTC，应该是热敏电阻，起保护作用的，普通电阻就没有保护功能了。
...

没有ptc用个容易烧坏的电阻代替也没有问题，就是个保险作用而已。

wgh1027 发表于 2021-6-4 19:30
没有ptc用个容易烧坏的电阻代替也没有问题，就是个保险作用而已。

ptc阻值瞬间增大，很多时候并不是烧坏，却保护了线路。
容易烧坏的电阻代替如何计算？

网上找到电路图
