        目前所见多数彩屏USB测试仪侧面都是裸露开放的，很担心落入异物造成电路故障。本次是把一款睿登UM24 USB 2.0彩屏测试仪尝试做侧面封堵看看效果如何，同时对螺丝沉头并屏幕贴膜处理。

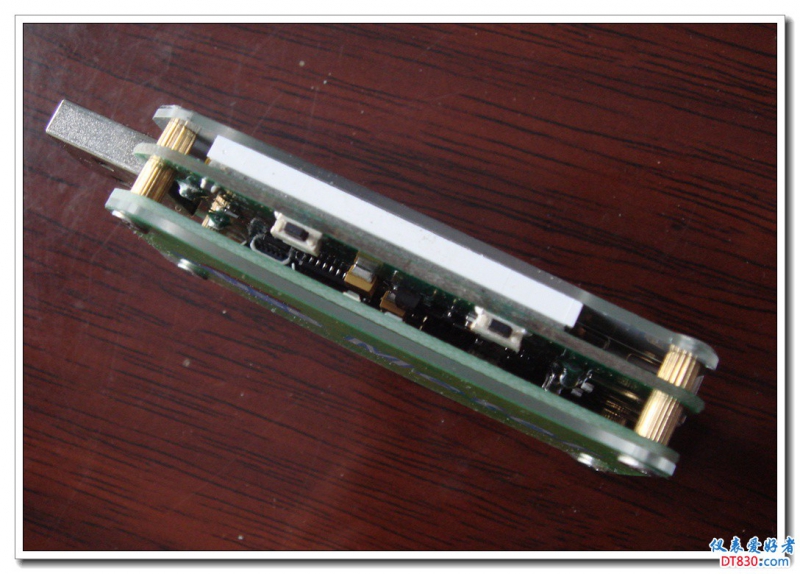

开放的侧面可见内部芯片等器件
类似一种拖鞋底的材料，比较结实那种

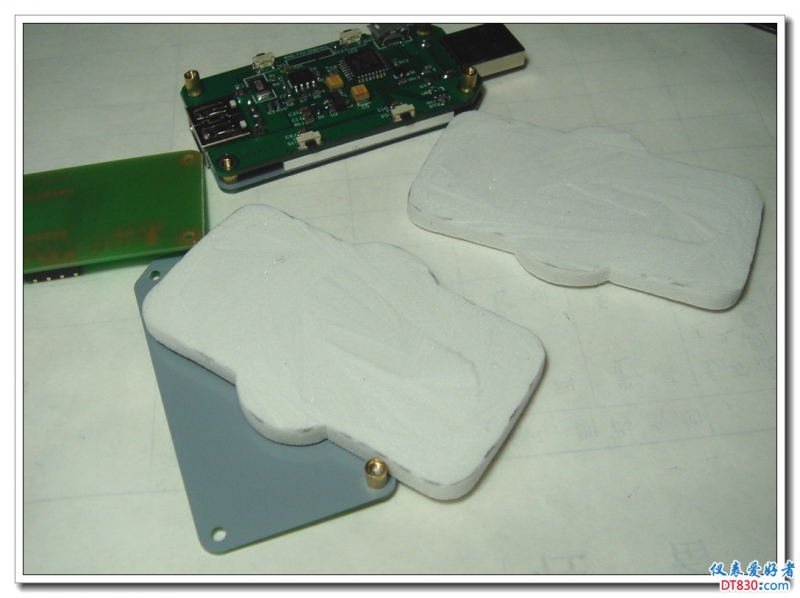

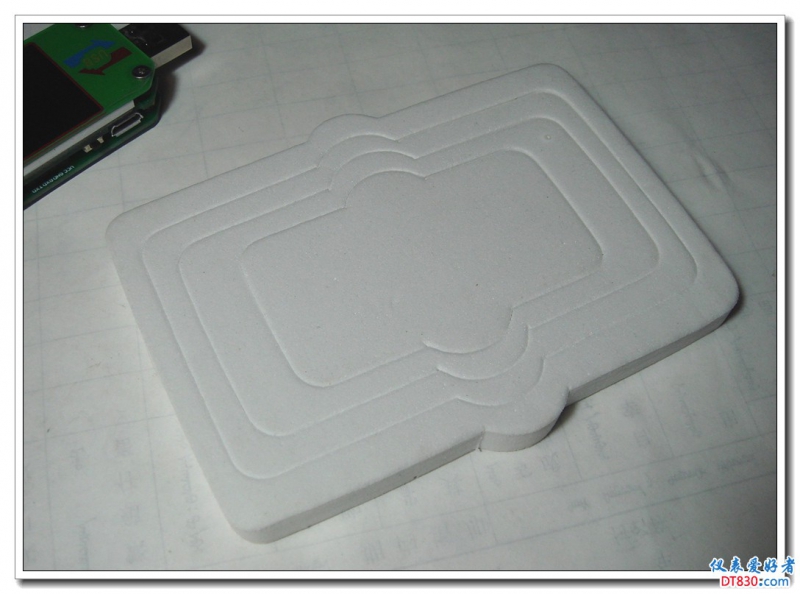

厚了些，画线裁开
小刀切开的
继续做标记

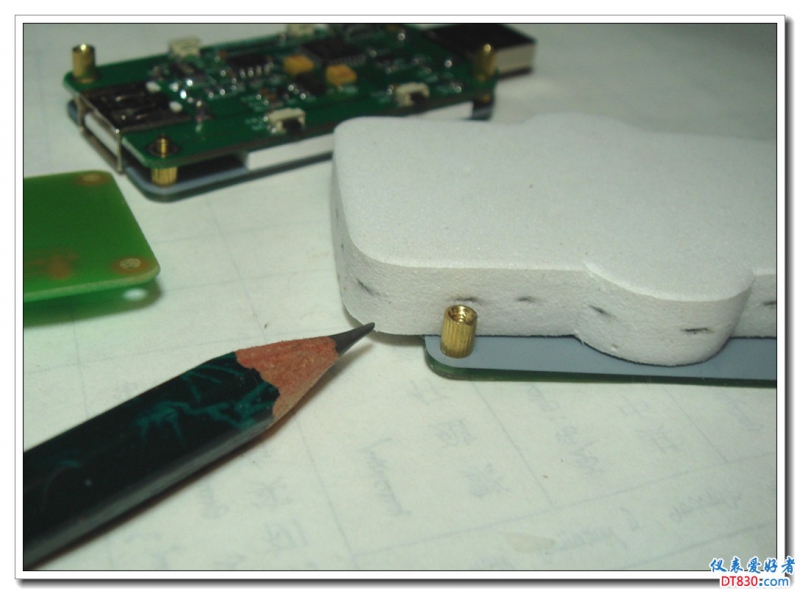

定位四个螺丝杆

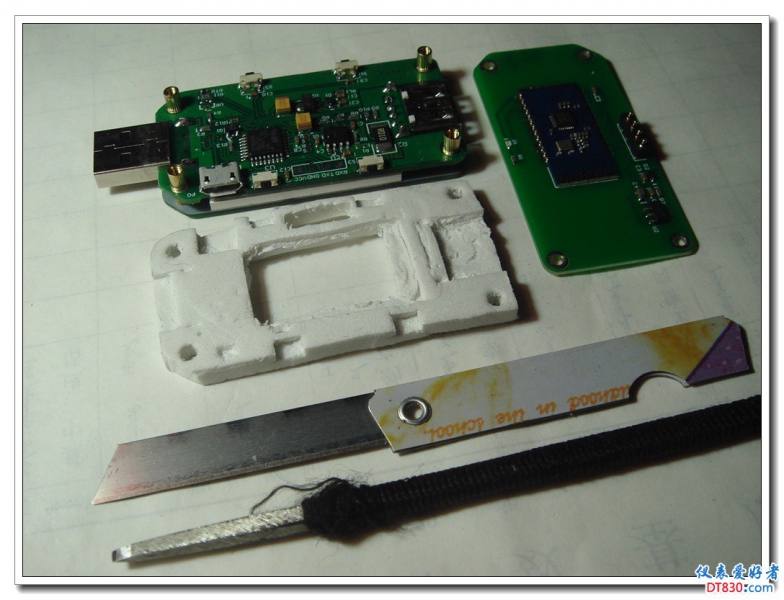

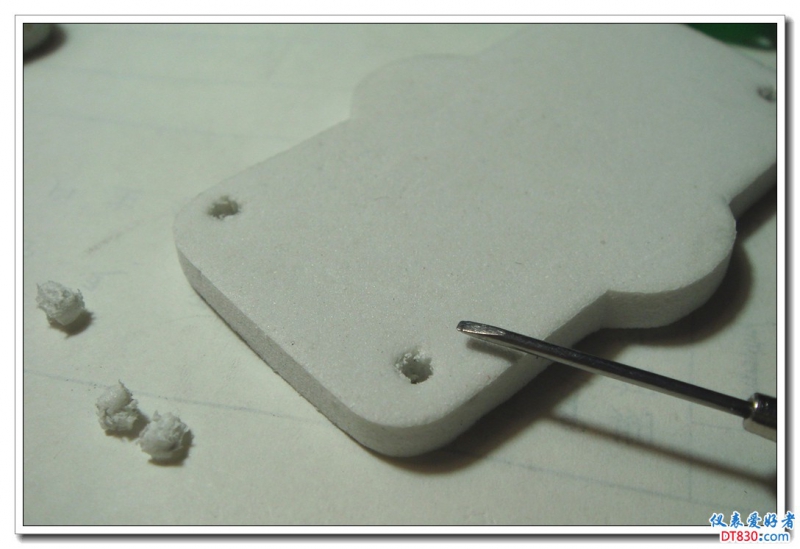

开孔。。。

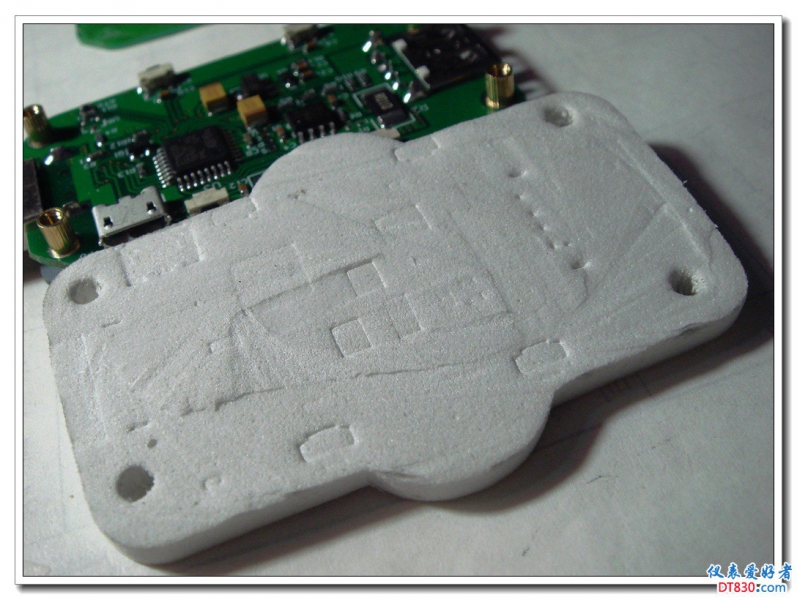

标记元器件的位置痕迹

相应位置开口

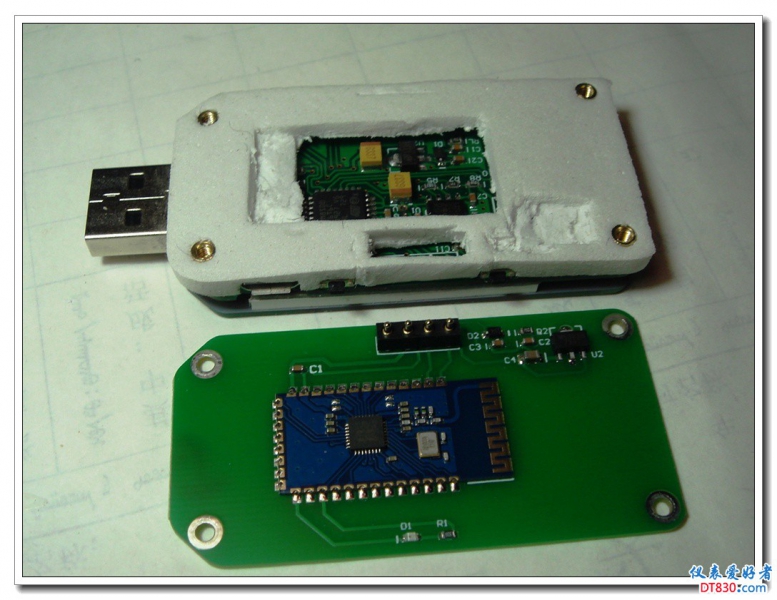

试装

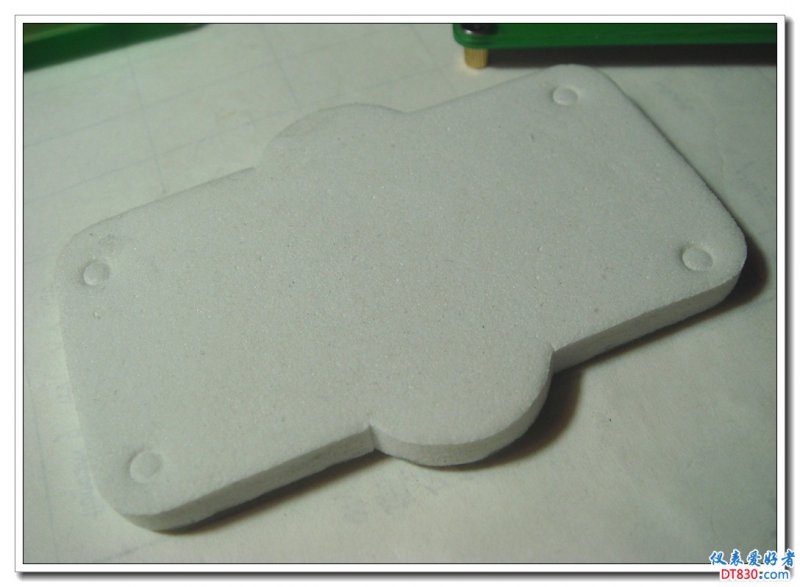

完成一面
屏幕侧

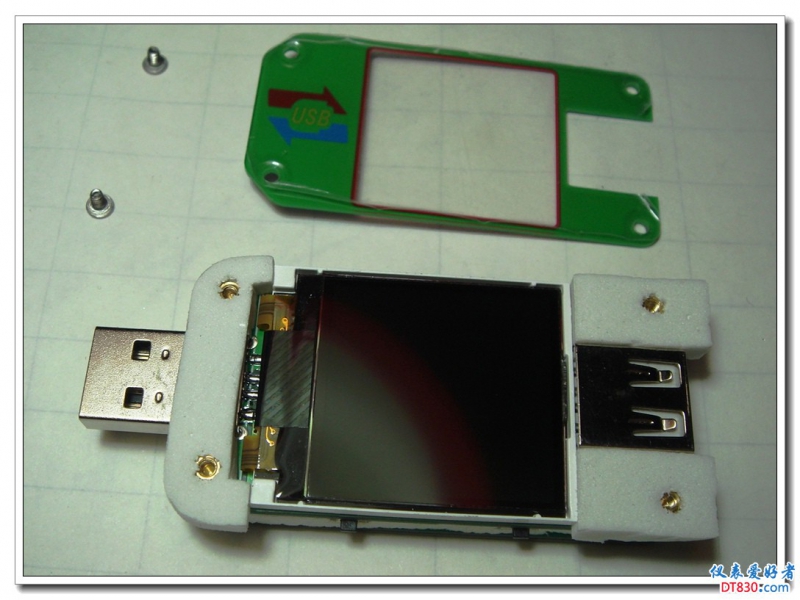

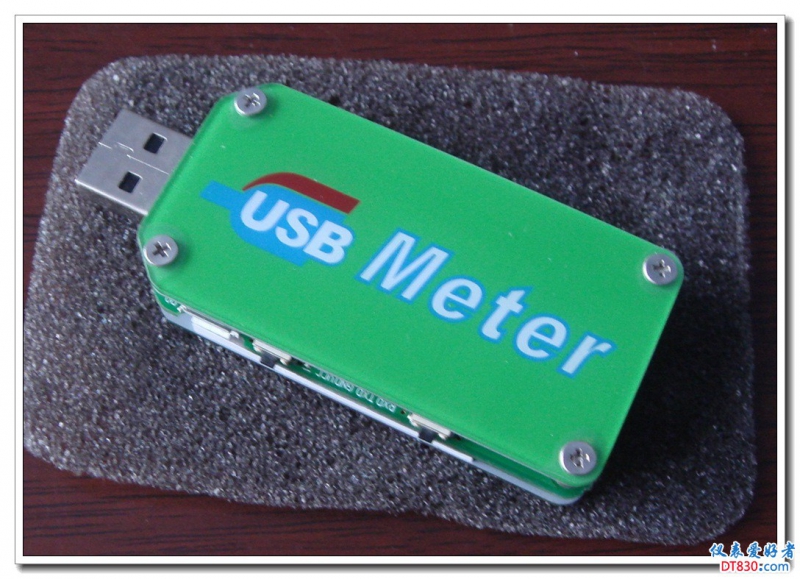

屏幕侧安装完毕

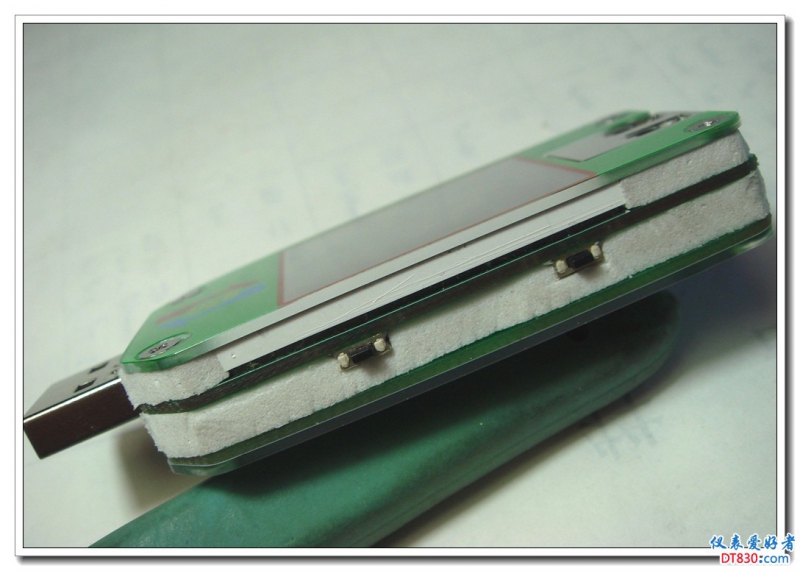

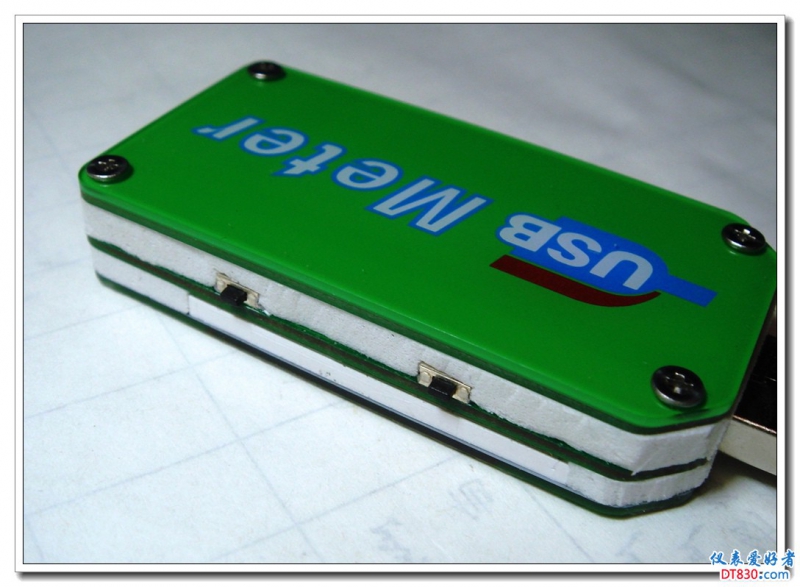

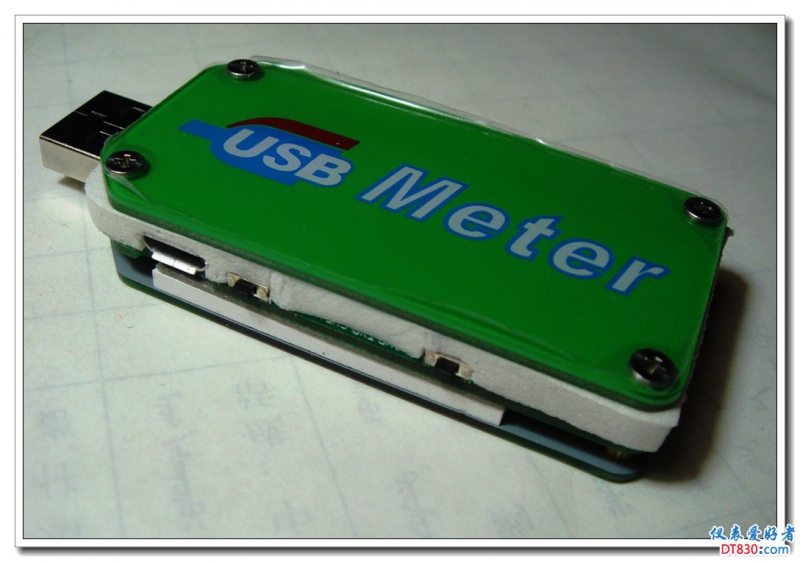

侧面的效果图

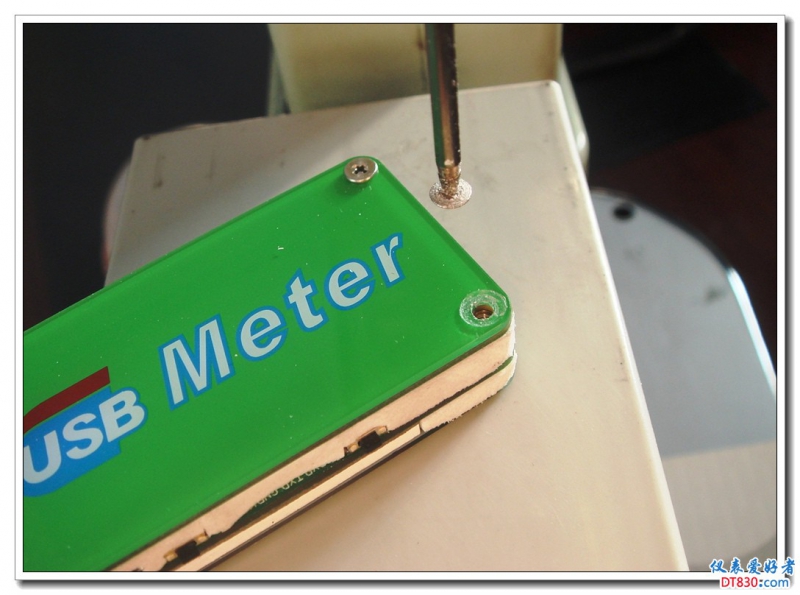

K磨针薄片打磨螺丝孔
螺丝沉孔后效果

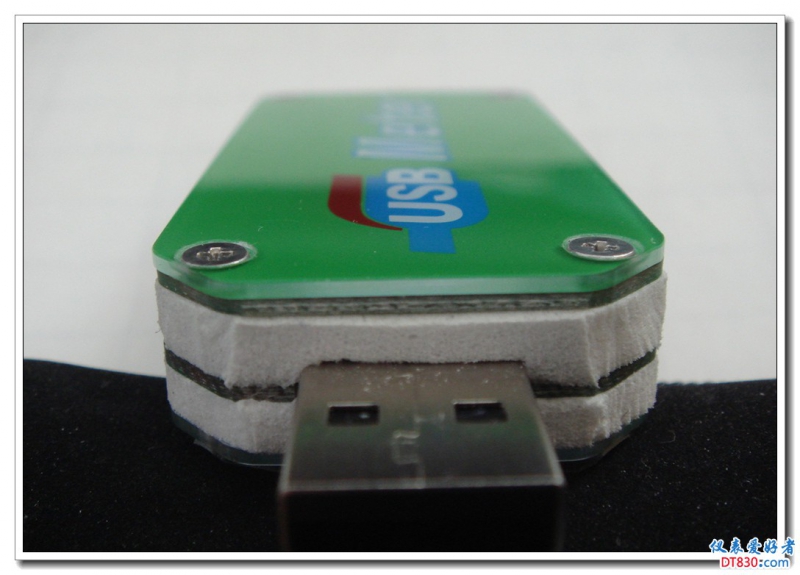

螺丝沉孔后效果

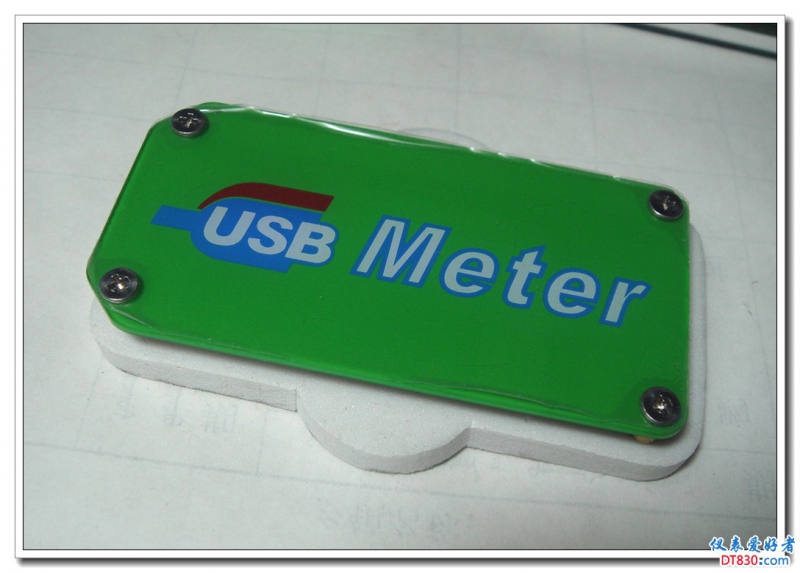

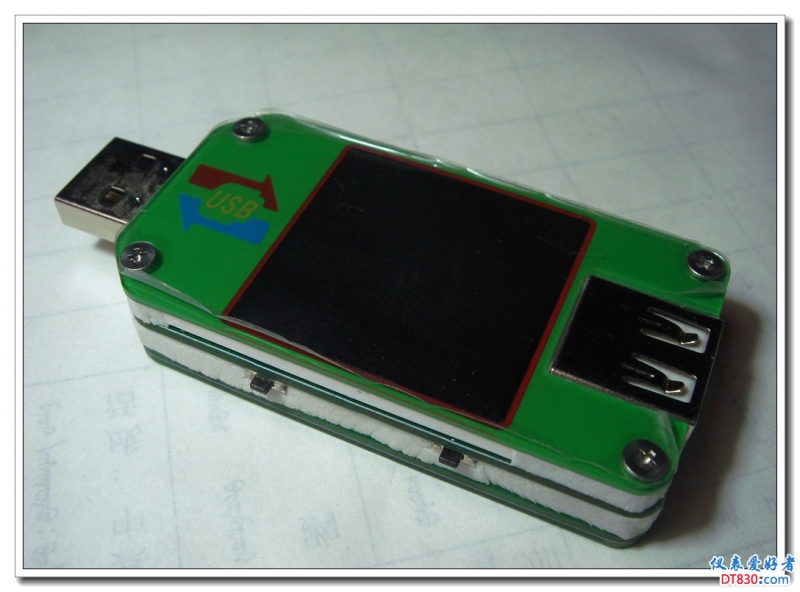

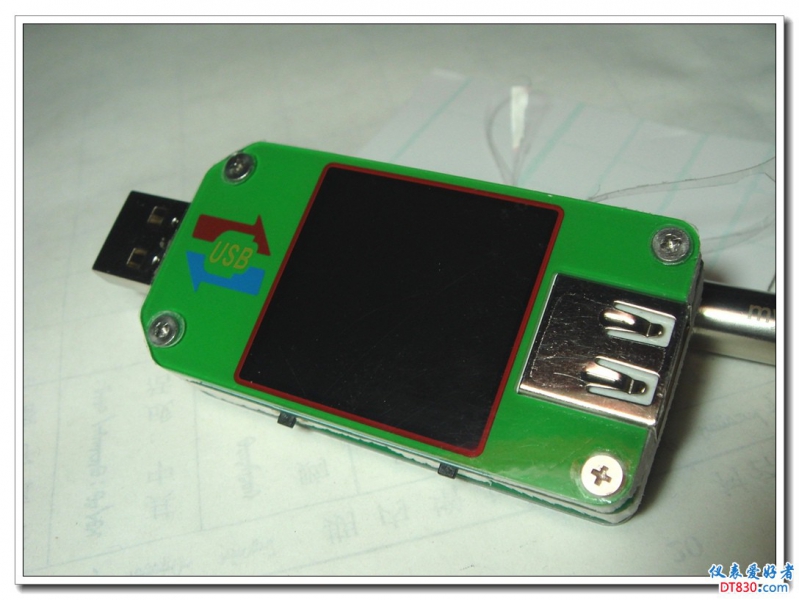

屏幕贴膜

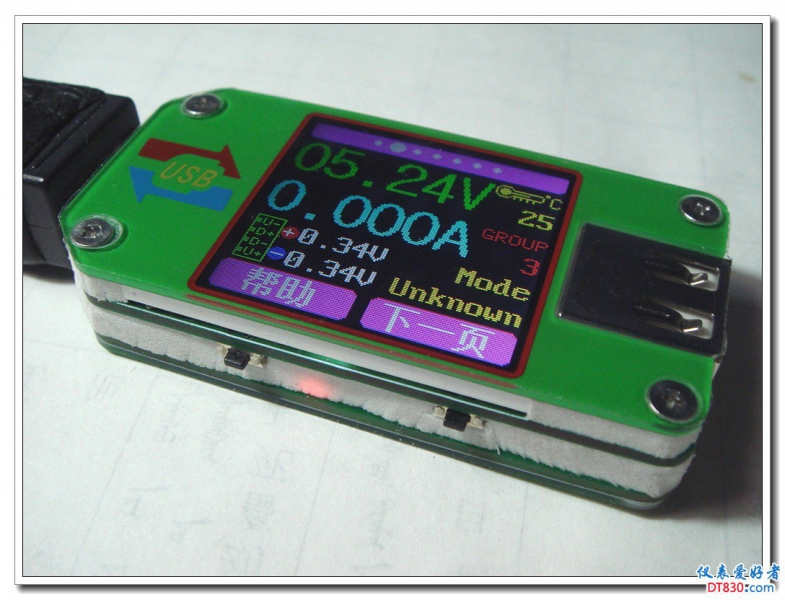

上电测试没有问题
