普彩P06S-20电力监测仪拆解

巍巍兴安

普彩P06S-20电力监测仪具有电压、电流、功率、功率因数、电量及频率六项功能一屏显示，测试参数直观方便。下面开始拆解：

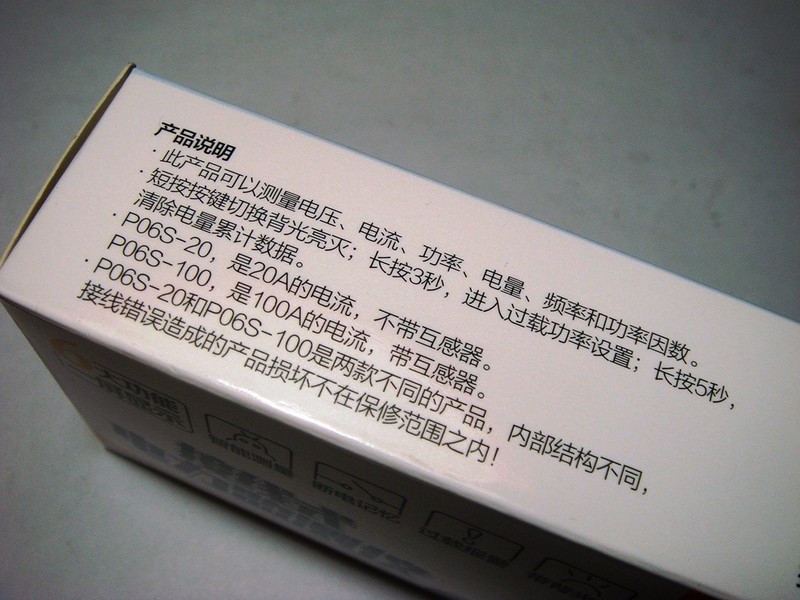

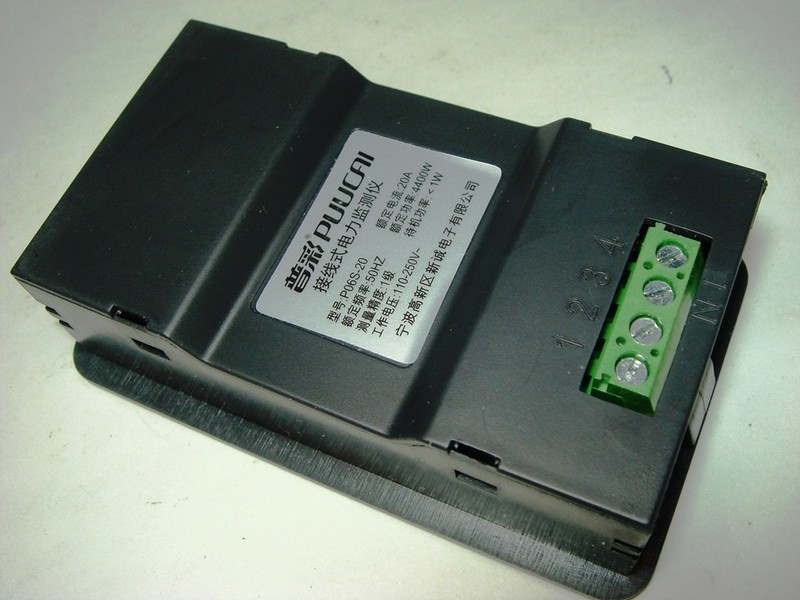

侧面产品说明

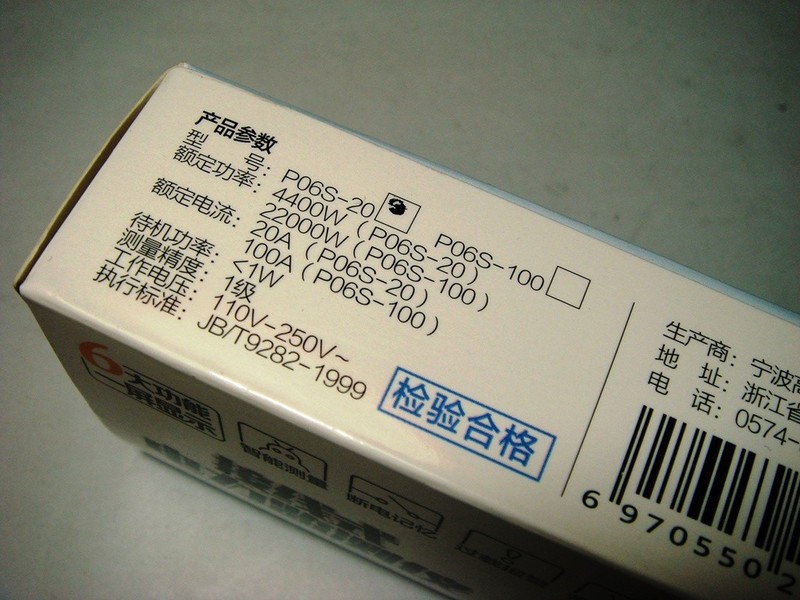

参数

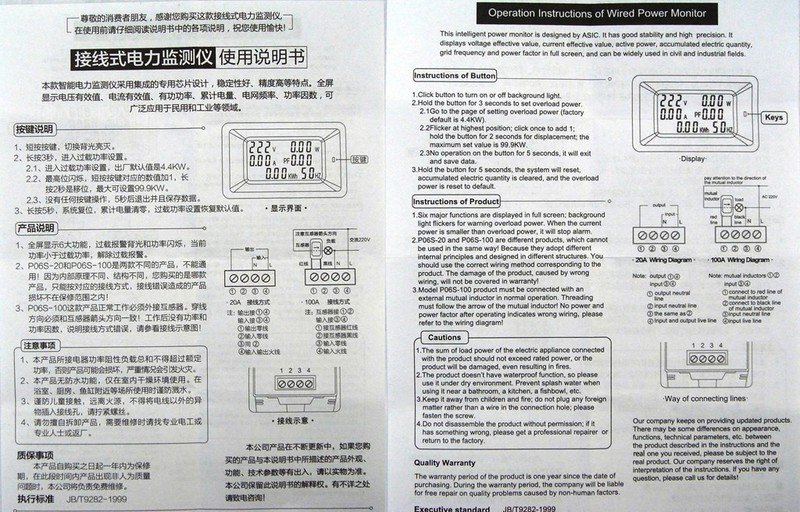

说明书

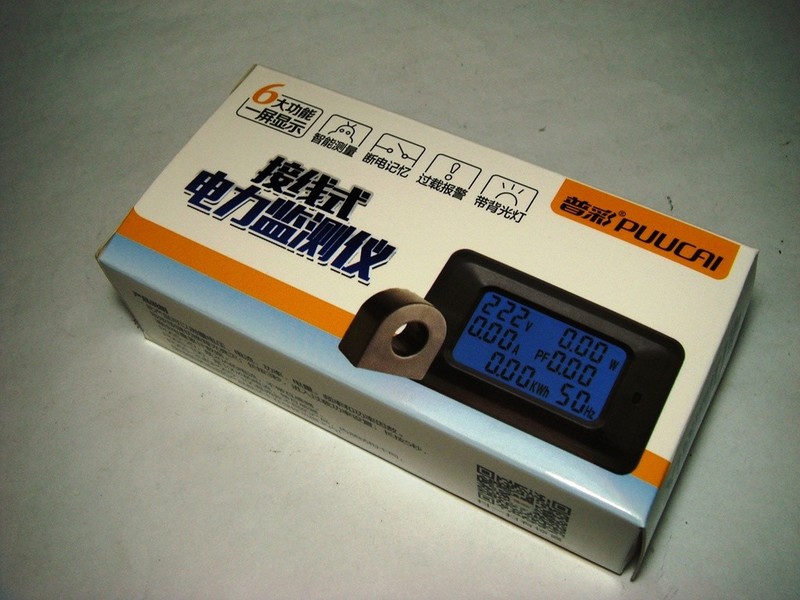

外观

背面

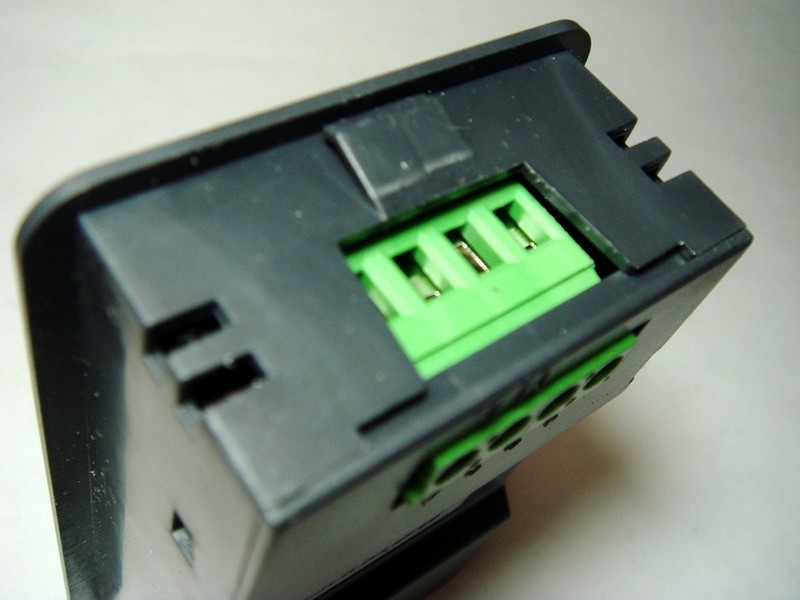

接线端子

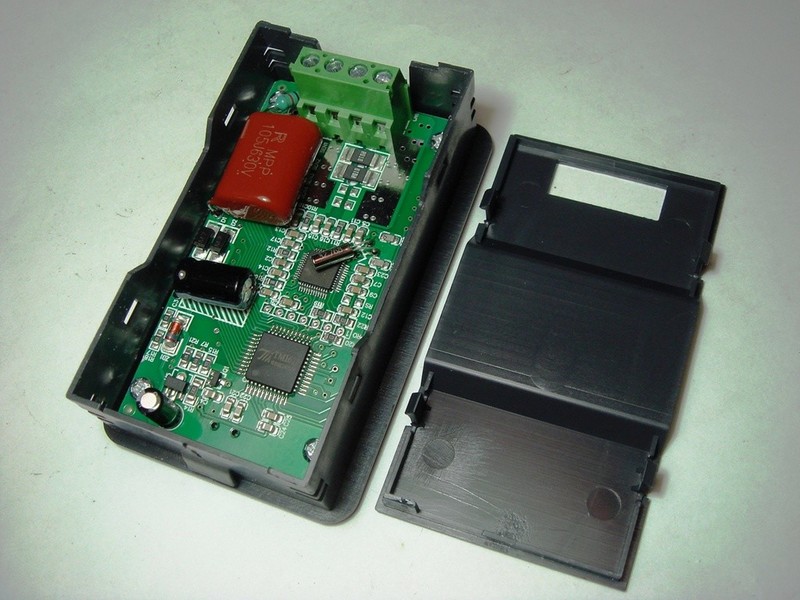

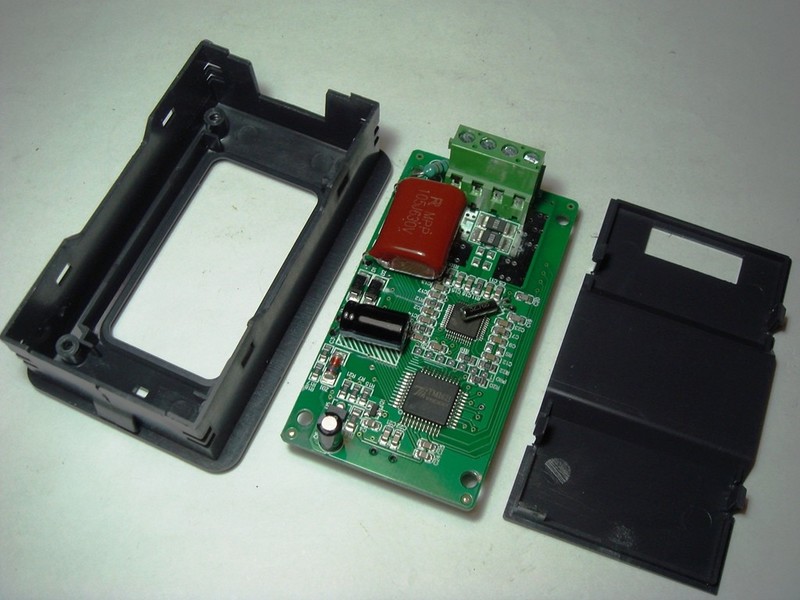

拆开后盖

取出主板

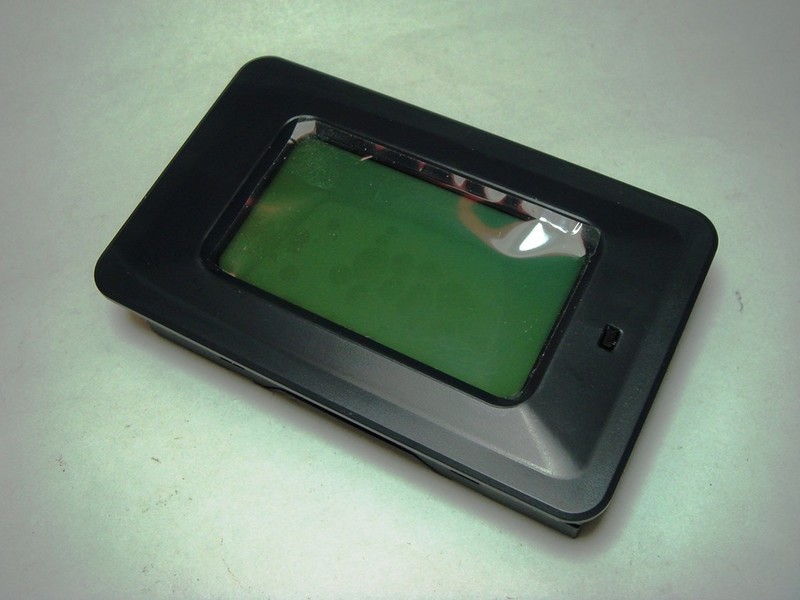

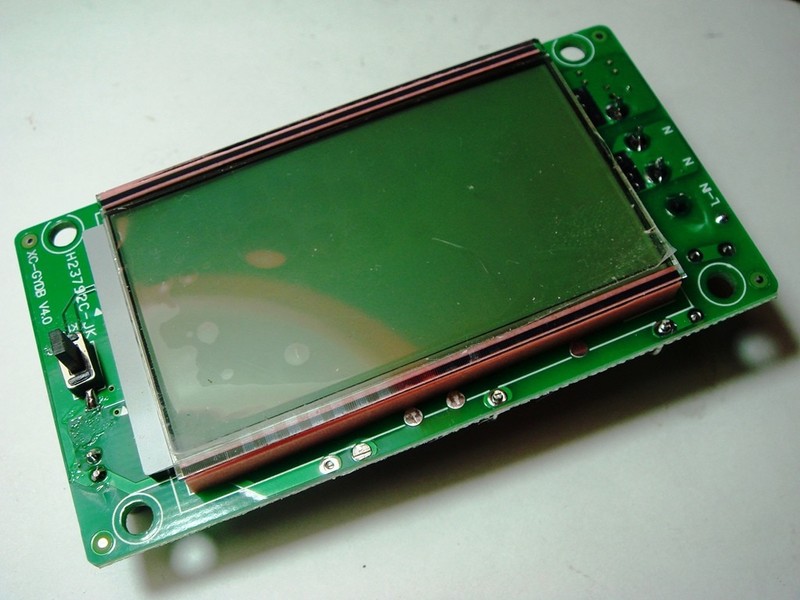

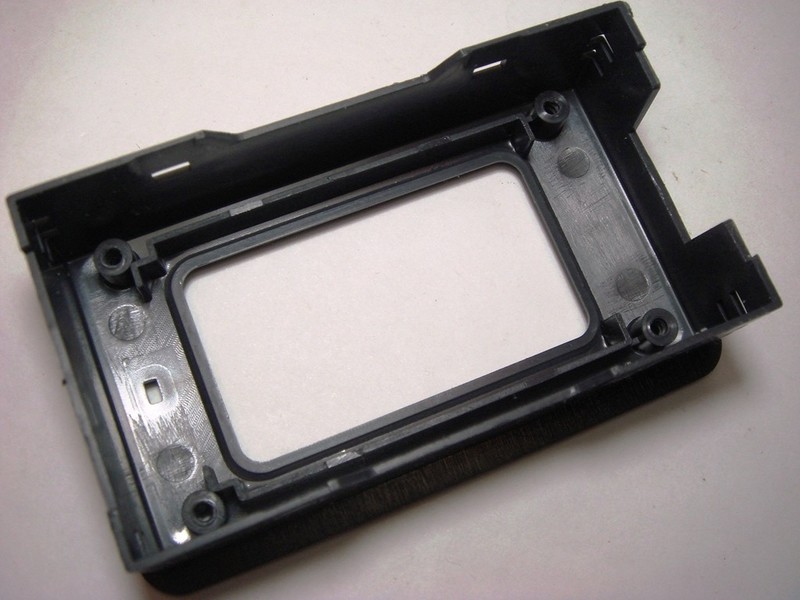

前壳

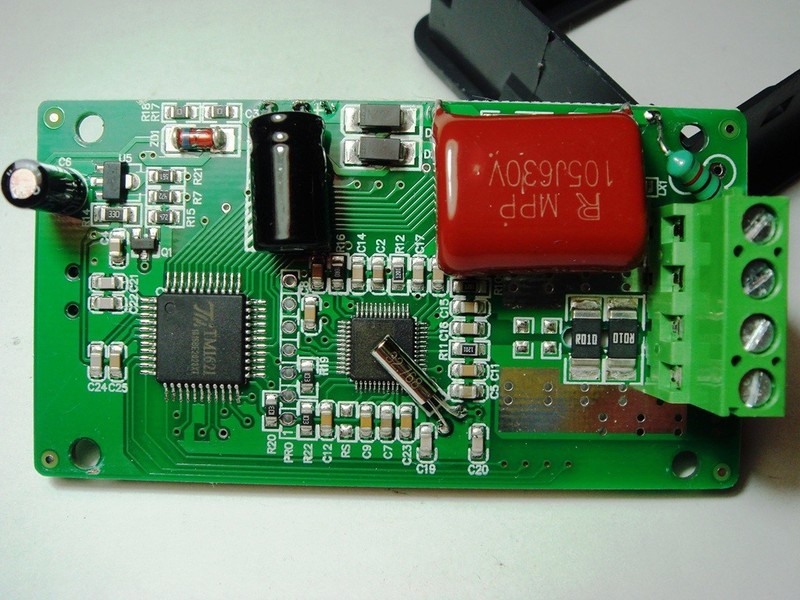

主要元件均在这面

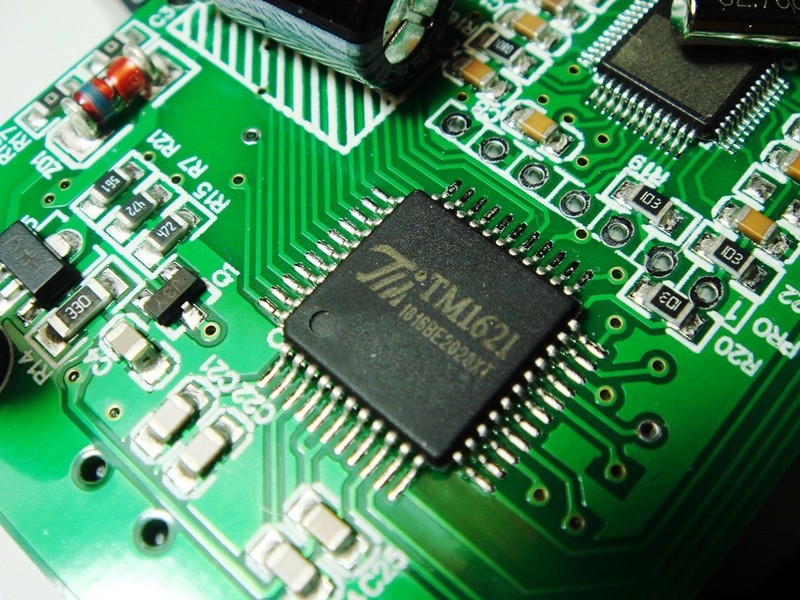

TM1621是128点、内存映象和多功能的LCD驱动器

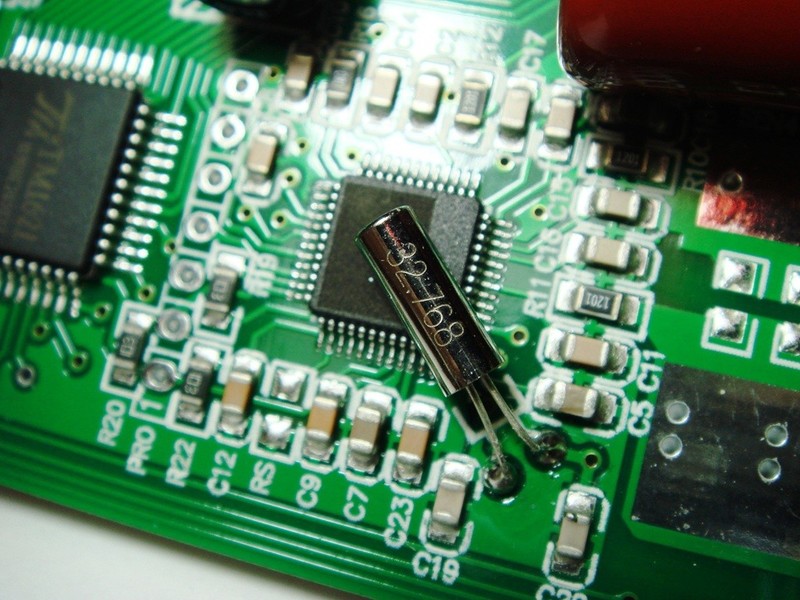

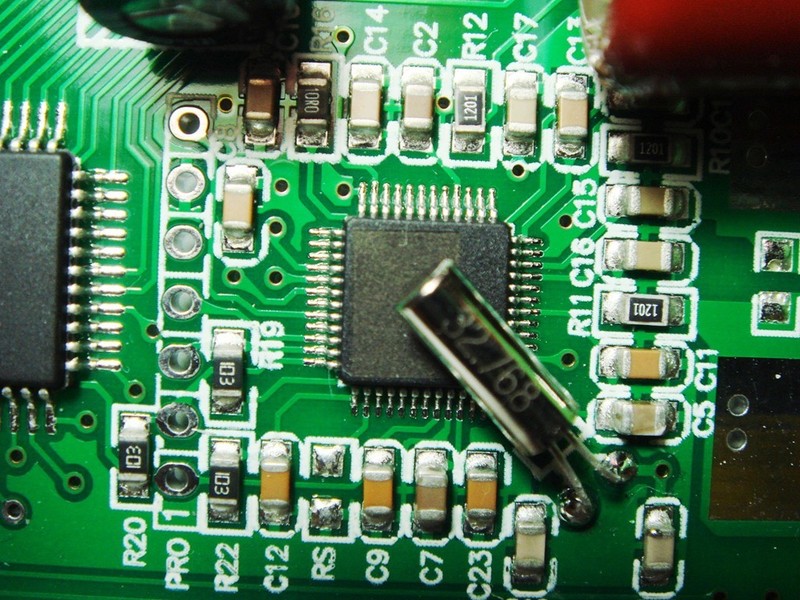

32.768khz晶振

这颗单相电能计量SOC芯片被打磨了

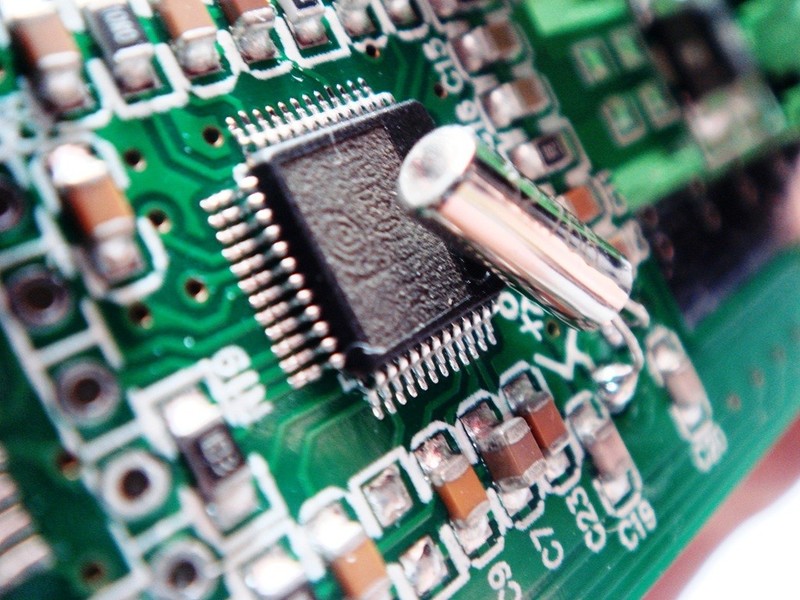

侧拍隐约可见7039字样。可能是ATT7039AU吧，ATT7039是一颗低功耗高性能单相电能计量SOC芯片，片内集成单相计量功能、处理器功能、电源管理、时钟管理、PLL、JTAG调试等功能。为单相多功能电表提供高度集成的单芯片方案，是7037的精简版；工作电压2.7-3.6V；2路16位，支持单相两线，驱动液晶4*16或8*12；正常工作时，耗电4.8mA；FLASH空间：32K应用表型：国网单相SOC表、海外出口SOC单相表、南网单相SOC表、插座表。封装：QFP48

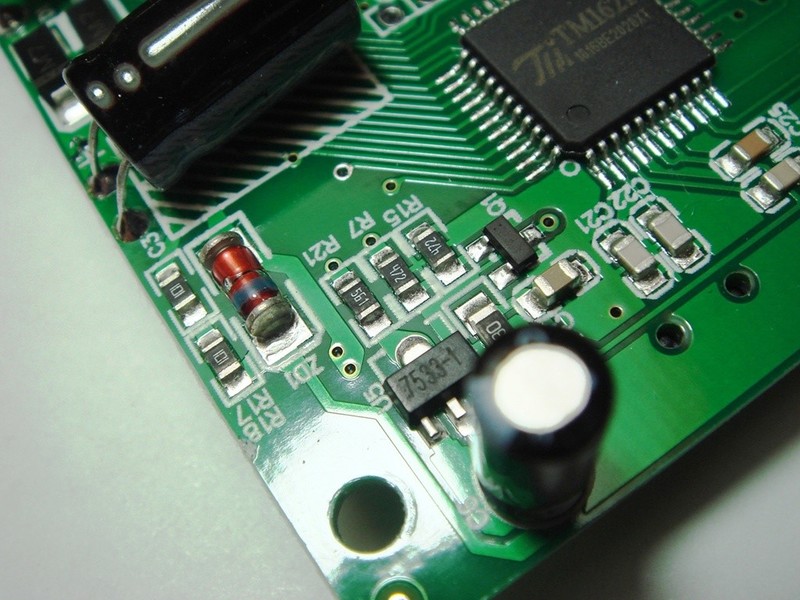

7533-1应该是3.3V稳压芯片

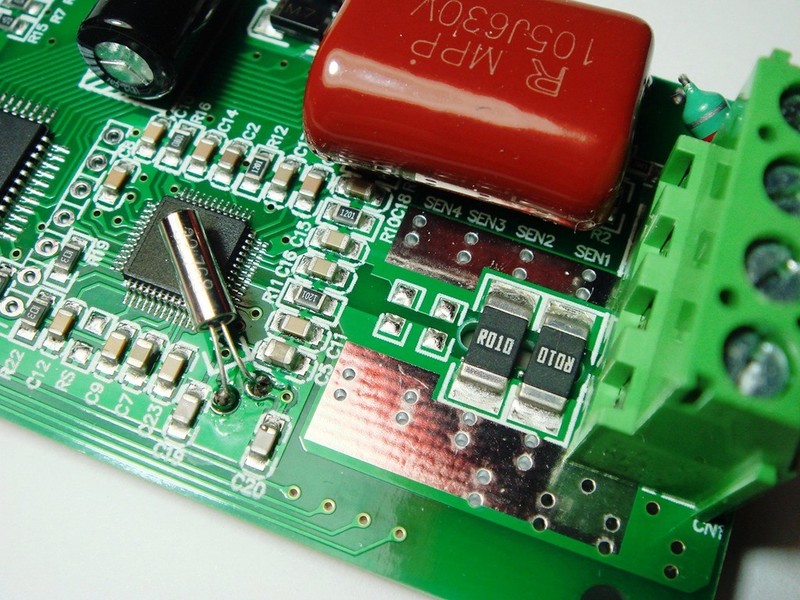

两颗0.01Ω电阻并联（5mΩ）作为检流器

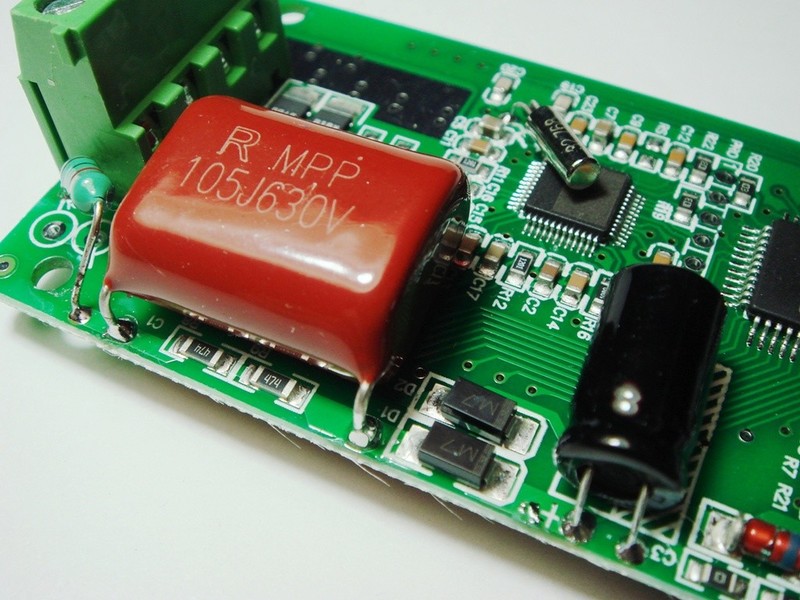

RC供电之105J电容

屏幕背光灯及按键之外没什么元器件了

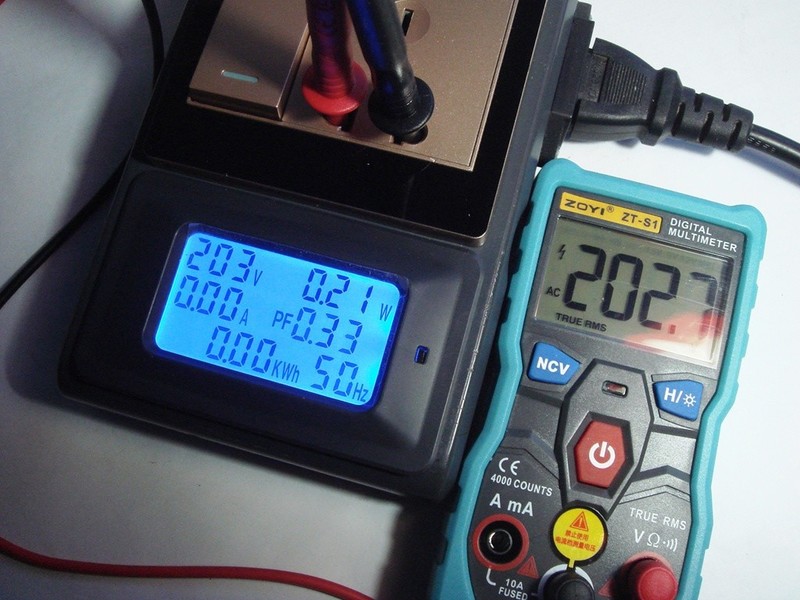

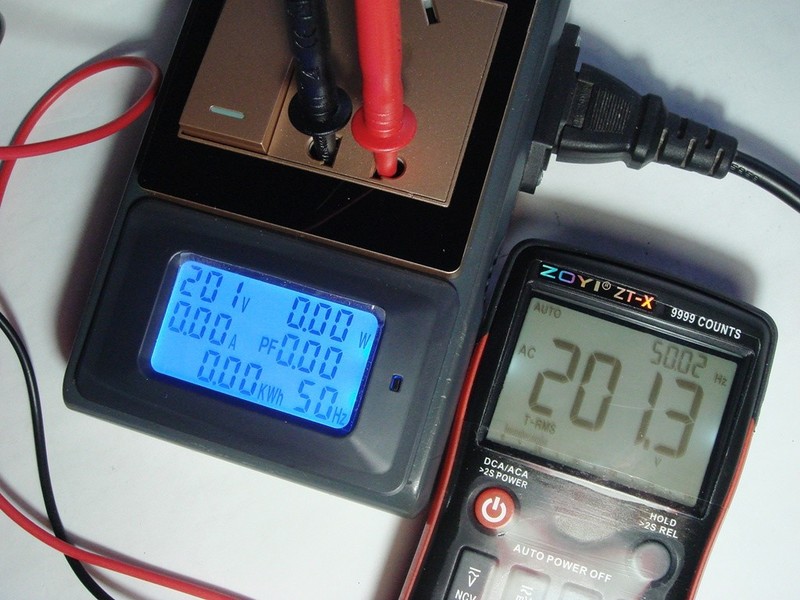

电压对比测试

END
