电压隔离传感器

巍巍兴安 · 发表于 2019-1-25 17:13:43

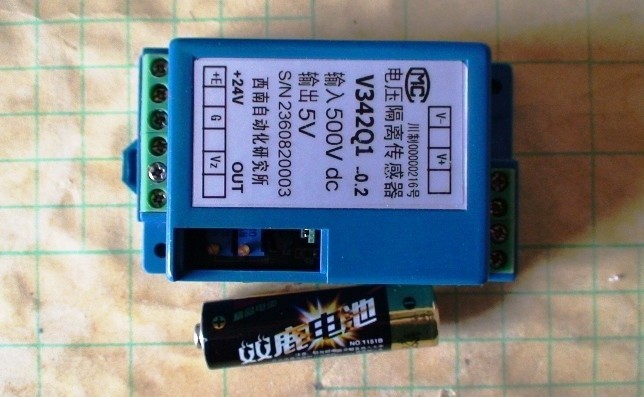

外观

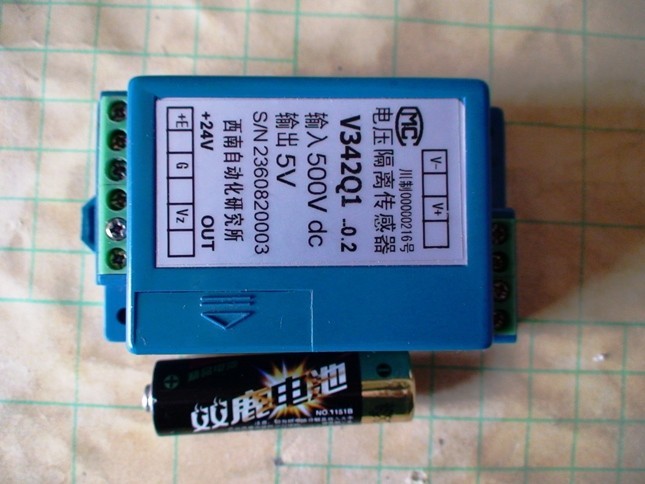

打开小门，有2个精密可调电阻

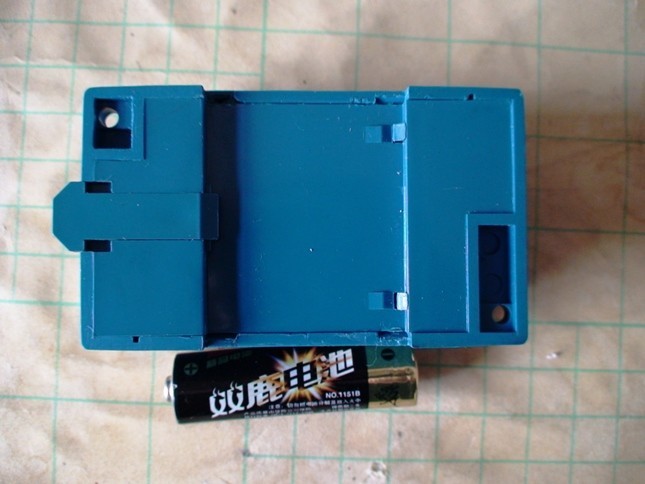

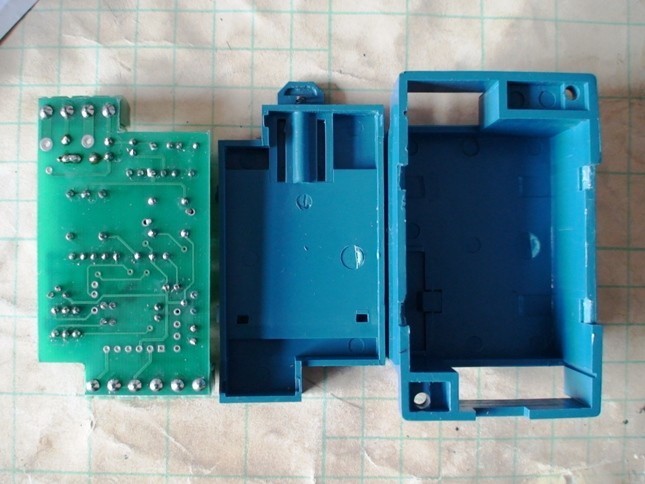

背面

没有螺丝，撬开四周卡扣即可打开

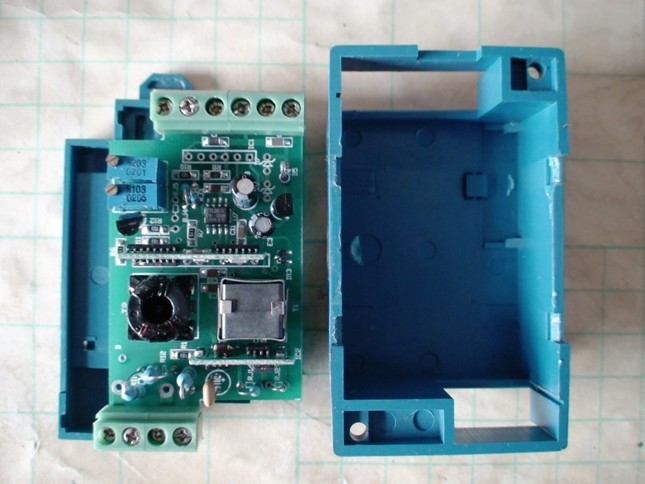

电路板元件面及外壳

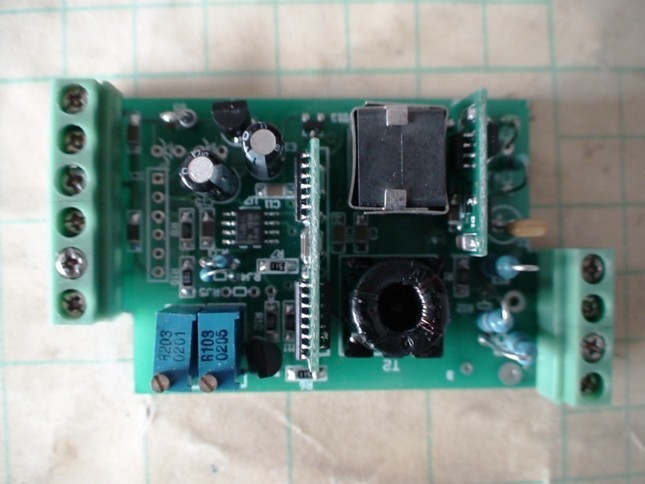

元件面，IC计有十多个

前面

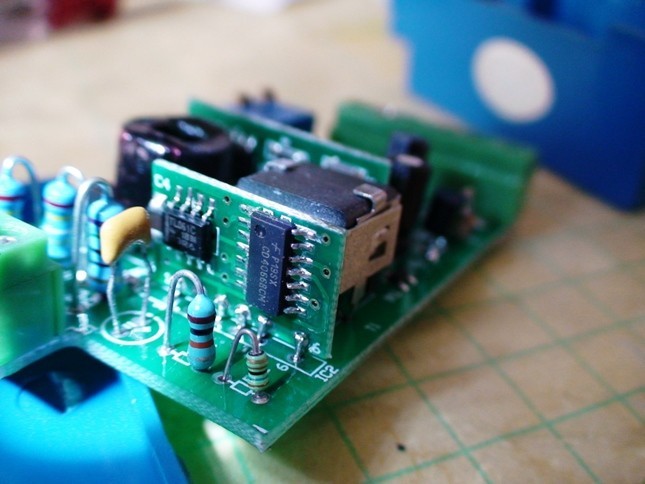

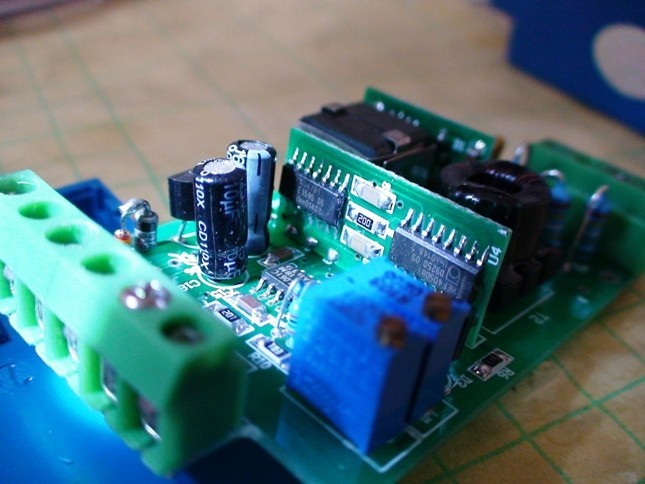

后面，TL061 CD4066等

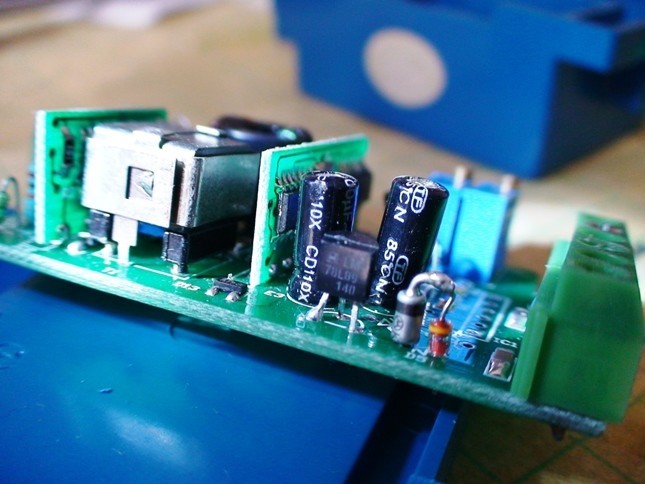

左面，有个78L09 和2个串联的稳压二极管

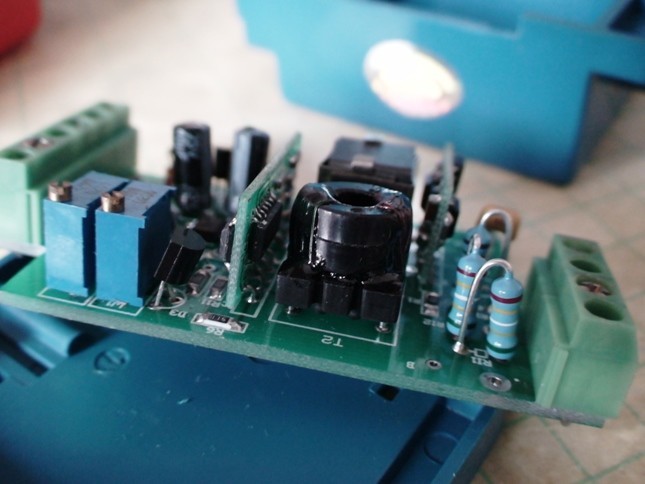

右面，2个精密可调电阻右侧是TL431

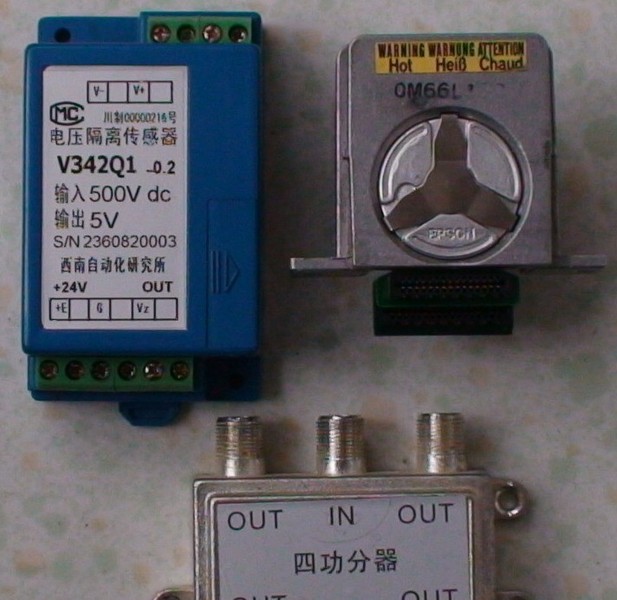

外观体积再对比

白不分 · 发表于 2019-1-25 18:55:39

干嘛用的？

散淡021 · 发表于 2019-1-27 09:27:24

谢谢分享

是干啥的？

通交隔高低压？

不羁的风yb · 发表于 2019-1-28 00:46:22

这应该是输入500V以内的直流电压，输出一个对应的0-5V电压用于测量或计量，相当于电压互感器，隔离是重点，否则不会搞这么复杂。

巍巍兴安 · 发表于 2019-1-28 05:43:48

散淡021 发表于 2019-1-27 09:27
谢谢分享

是干啥的？

电压隔离传感器的功用：把电压信号从一个系统，传递给另一个系统，而两个系统之间没有电气线路的直接连接(即没有公用点)。
电压隔离传感器的工作原理：基本方法有：
1，电---磁---电，即由电转换为磁，由磁再转换为电，如电压互感器；
2，电---光---电，即由电转换为光(用发光二极管)，由光再转换为电(用光电二极管)。------网查的。

散淡021 · 发表于 2019-1-28 06:35:48

巍巍兴安发表于 2019-1-28 05:43
电压隔离传感器的功用：把电压信号从一个系统，传递给另一个系统，而两个系统之间没有电气线路的直接连接 ...

谢谢分享！

喜欢就好 · 发表于 2020-10-9 20:50:00

看着挺复杂的，谢谢分享！
