拆个UT71A

[复制链接]
发表在  2019-11-1 08:57:08  | 显示全部楼层 | 阅读模式
万用表 - 口碑评
仪表品牌: 优利德(UNI-T)
显示类型: 液晶数字
有拆机图: 整体拆开
测量档位: 直流电压 交流电压 直流电流 交流电流 电阻 二极管 蜂鸣档 电容档 其它

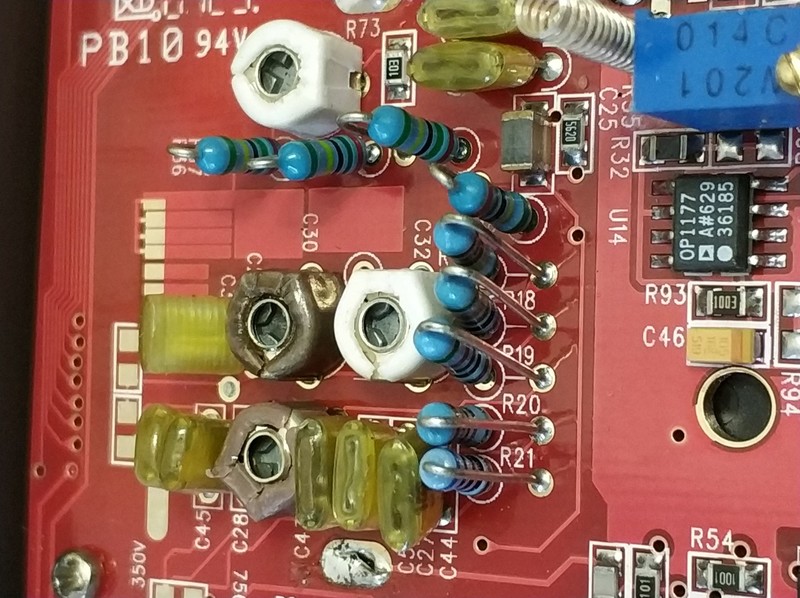

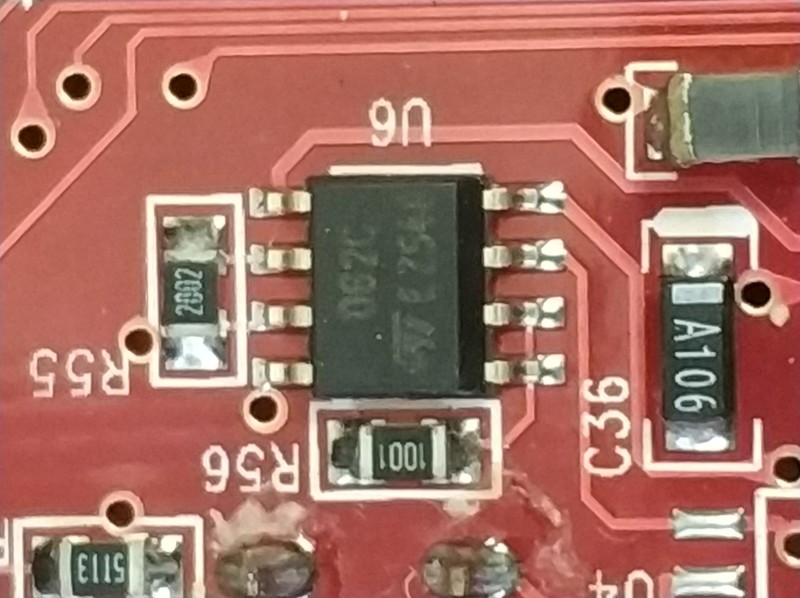

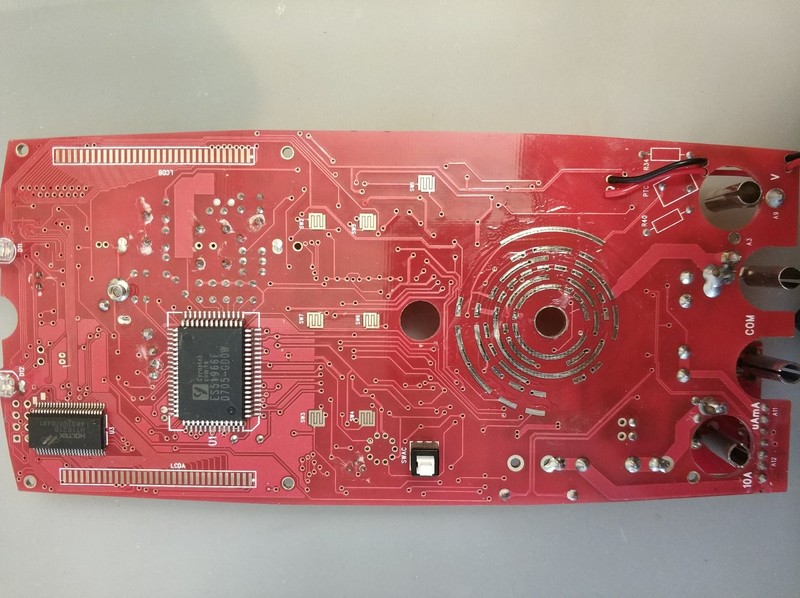

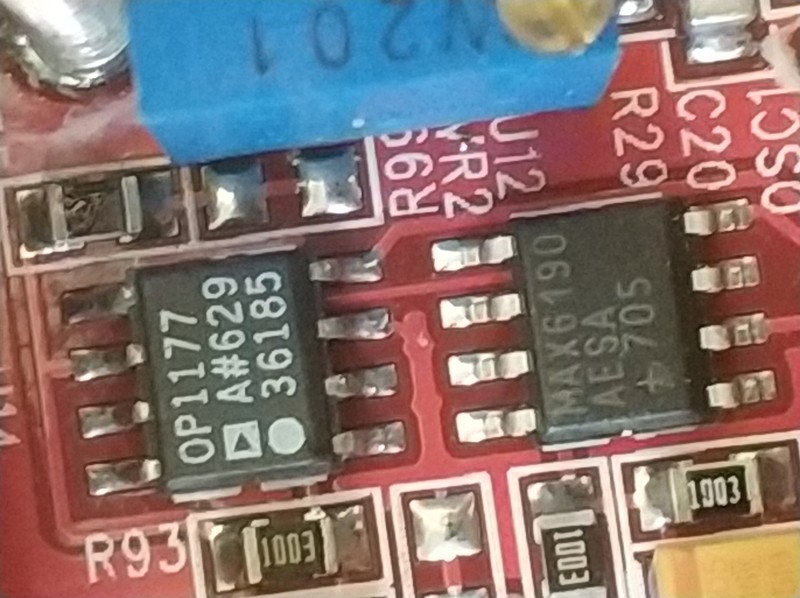

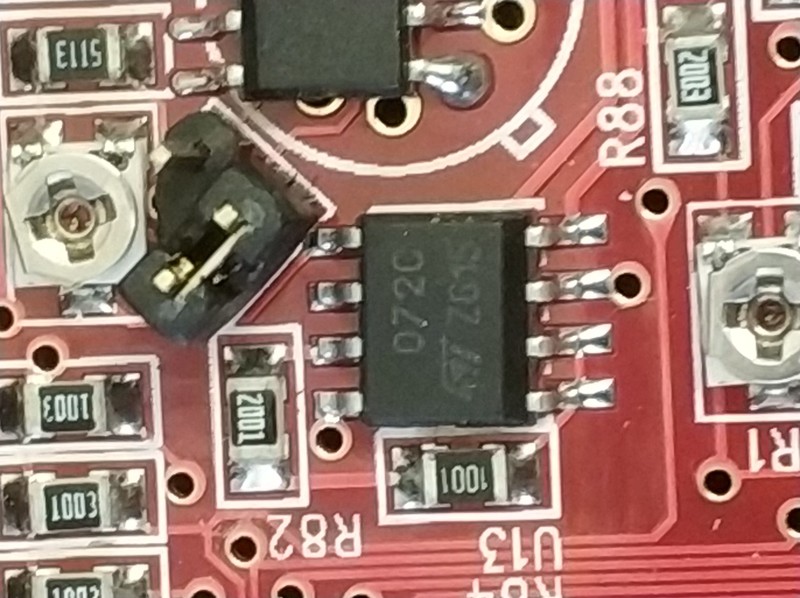

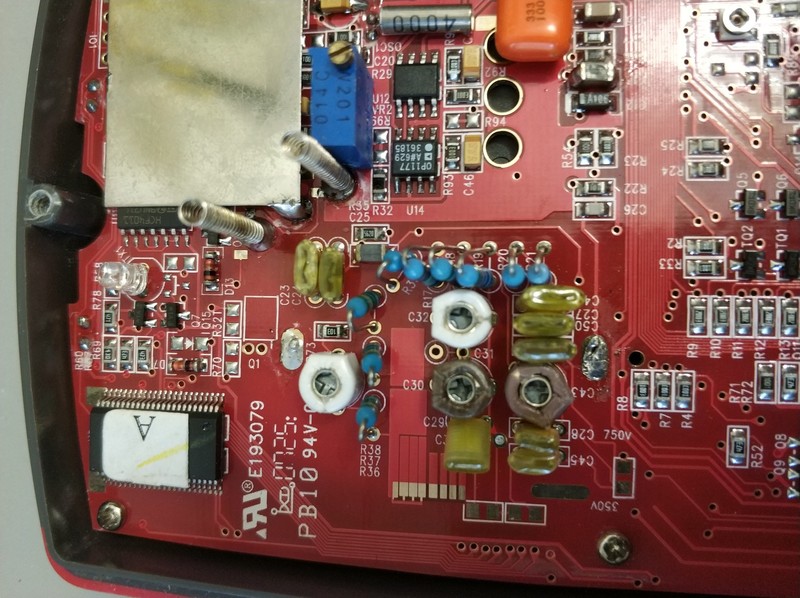

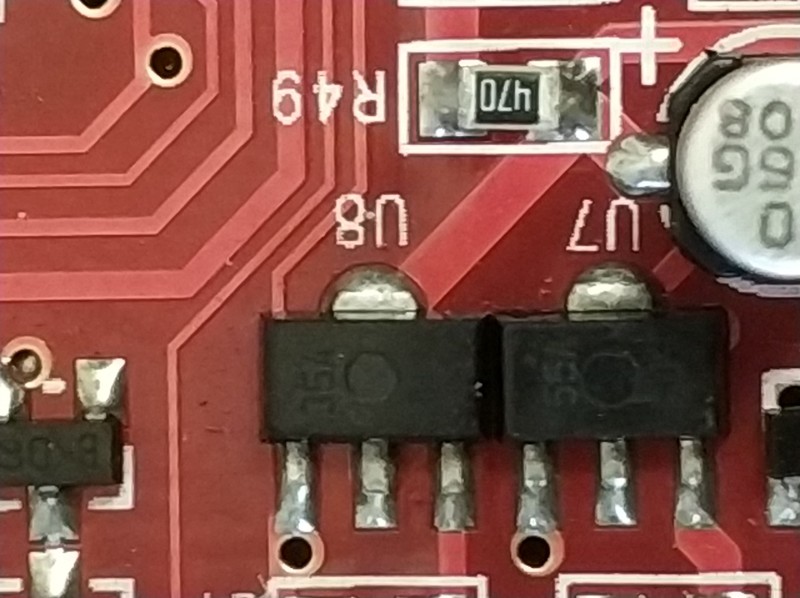

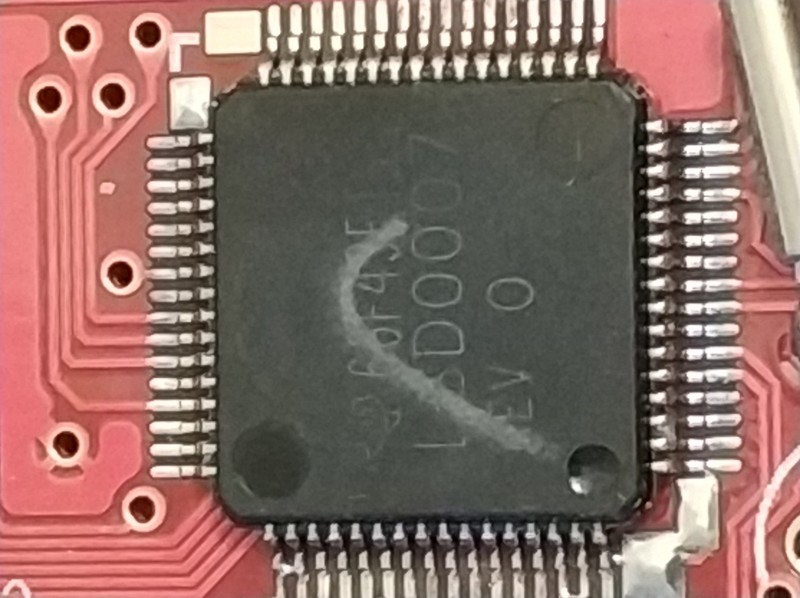

这坛里还没有,我拆一个先,完整取罩(重点在芯片细节)主要特点:20000字、单片机+前端模拟电路、内部双路LDO稳压、排阻采用分立式、板上有三只运放每只型号都不一样、外置基准5ppm< 、转换速率每秒10次(模拟条刷新速度)、有高速模式变为2000字表(数字与模拟条同步每秒十次,跳到你眼花)、蜂鸣声很大

功能特点:有退出功能键不需要长按(操作挺方便)、有Peak峰值捕获并锁定、能同时显示max+min+当前值(需手动量程,很不方便)、AC+DC同时测量(但只显示一个,类似于自动判断AC或DC)、可以关闭蜂鸣声、可以设置上下测量值提示(只设置数字有点抽象,不太好用,手动量程比较适用)

一些常用参数:电阻档测量时输出电压(MΩ:0.25V左右、Ω与KΩ:0.48V左右--正负极此时与表笔相反,承永特色),通断档:1.2V左右(与表笔反相)、二极管档:2.8V左右。内阻:电压档内阻:11MΩ左右、mV档内阻>200MΩ(反正61E测不出来,仅有直流mV
不理想的地方:高速测量模式似乎只对电压档有效,其它档位没感觉出来测量速度的区别(例如:电阻测量速度与低速一样)
发表于 2019-11-1 09:10:14  | 显示全部楼层
谢谢分享,这个表还是肯投入的,只有投入才能得到回报。
AC+DC就是显示一个有效值,你可试验一下,通过一个二极管半波整流,不要滤波,测试220V市电,看看是否显示一百五十几伏。
发表于 2019-11-1 09:11:07  | 显示全部楼层
略补充:
奇葩点:直流DC可以打开Peak功能......不知想干嘛
不少人反应测量值不稳定,我长时间开机跑电阻测试......我的挺稳,关机、开机、关机、开机、换档、换档、换档、测试、测试、测试,可能是这表流水线整体一致性不理想吧,有的稳、有的不稳
液晶视角:左、右、从下往上都挺清楚,字体偏细但很清晰,从上往下视角几乎看不清
发表于 2019-11-1 09:25:36  | 显示全部楼层
本帖最后由 光速飞行 于 2019-11-1 09:28 编辑

我有一个UT71E,这个系列的表,不稳定,不准确,价格最贵就UT71E,买国产表,难买到一个好表,哎!
发表于 2019-11-1 09:33:44  | 显示全部楼层
不稳最大可疑是转盘接触不良。
发表于 2019-11-1 09:39:36  | 显示全部楼层
wgsd 发表于 2019-11-1 09:33
不稳最大可疑是转盘接触不良。

有可能,买来玩的,虽是个二手,但转盘几乎没有磨损,原主人使用频率应该不高。
发表于 2019-11-1 09:43:22  | 显示全部楼层
本帖最后由 光速飞行 于 2019-11-1 09:46 编辑
wgsd 发表于 2019-11-1 09:33
不稳最大可疑是转盘接触不良。

UT71E全新,一个样,是做得太差,买这个系列的表,就像给骗了一样子,到目前国产厂做高端表真的不行,有点失望。
发表于 2019-11-1 09:46:51  | 显示全部楼层
这个表的做工用料还不错!
发表于 2019-11-1 09:47:04  | 显示全部楼层
ynkmzyl 发表于 2019-11-1 09:39
有可能,买来玩的,虽是个二手,但转盘几乎没有磨损,原主人使用频率应该不高。 ...

长时间不用的表,测量小电阻,都要把转盘狂转几下,接触电阻会迅速变好(有浮灰和氧化膜)
发表于 2019-11-1 10:02:04  | 显示全部楼层
ekommade 发表于 2019-11-1 09:46
这个表的做工用料还不错!

看上去,是不错,但性能实在太差。
