恒流源仿真

[复制链接]
发表在  2019-11-8 12:29:03  | 显示全部楼层 | 阅读模式
电子综合
综合类别: 电路仿真
综合电路分类: 其它
关键字: 恒流源

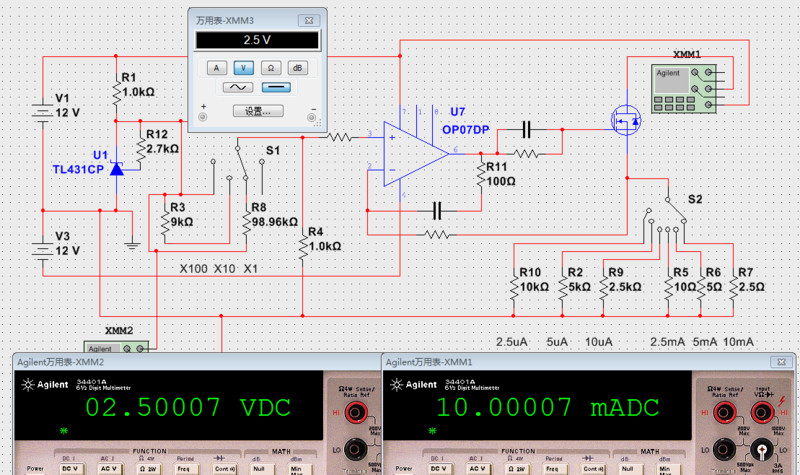

这个恒流源切换如何?

发表于 2019-11-8 12:46:48  来自手机  | 显示全部楼层
又搞恒流源了。基准100:1的分压比有点大。实际效果不知道好不。
发表于 2019-11-8 12:55:47  | 显示全部楼层
chen131578 发表于 2019-11-8 12:46
又搞恒流源了。基准100:1的分压比有点大。实际效果不知道好不。

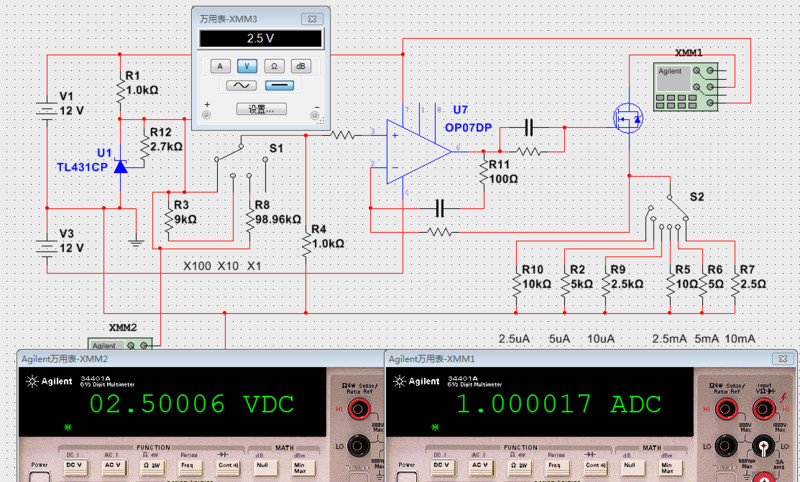

仿真图都给你了,就是不愿动手 再给你个100:1的仿真图。
发表于 2019-11-8 18:47:13  来自手机  | 显示全部楼层
精度很好。
发表于 2019-11-8 19:16:07  | 显示全部楼层

想精度高并不受跳线开关接触电阻的影响,S2可用双跳线或双刀开关。
发表于 2020-2-24 19:17:07  | 显示全部楼层
楼主你好我是初学者,有30V的恒压,恒流源图纸吗。请分享一个可以吗
发表于 2020-2-25 09:12:38  | 显示全部楼层
空谷匆匆 发表于 2020-2-24 19:17
楼主你好我是初学者,有30V的恒压,恒流源图纸吗。请分享一个可以吗

用LM317可以方便的搭建啊,网上电路图很多。
发表于 2020-3-4 23:26:28  | 显示全部楼层
检流取样电阻搞个四线就好了, 这样受开关影响太大了。
