ZT-X背光终极改造

ZT-X小表闪亮的背光挣得了大家的好评，但因其亮度太不恒定又引得大家质疑，本不打算再对其动手脚，看到大家对其亮度的改造比较感兴趣，于是还是打了它的主意。

首先说说改造思路，见于X的工作电压，要想稳定发光管的亮度，必须的提高发光管的工作电压。路只有两条，1、提高表的供电电压，改用锂电再降压给表供电，已得到稳定的电压来保证发光管的亮度恒定。2、表内加升压电路，保证给发光管的电压恒定，且不改变原表所能选择的供电电池。

那有没有既能达到发光管，保证一定亮度的恒定下，又不改变表的供电和使用性能的前提下，更简洁的办法呢。经对表的芯片分析，该类芯片内有个升压电路，升压后的电压在4.2V左右，然后再稳压到3.6V，即正负1.8V，给表内模拟部分供电。资料介绍，芯片的I/O口，最大电流10mA，芯片功耗最大500mW。既然芯片的一个接口都有10mA的电流提供，想必其升压电路提供10mA的电流不会太困难吧（虽然模拟电路耗电较少）。于是决定在其升压口试试（该升压电路外接1引脚接滤波电容）。

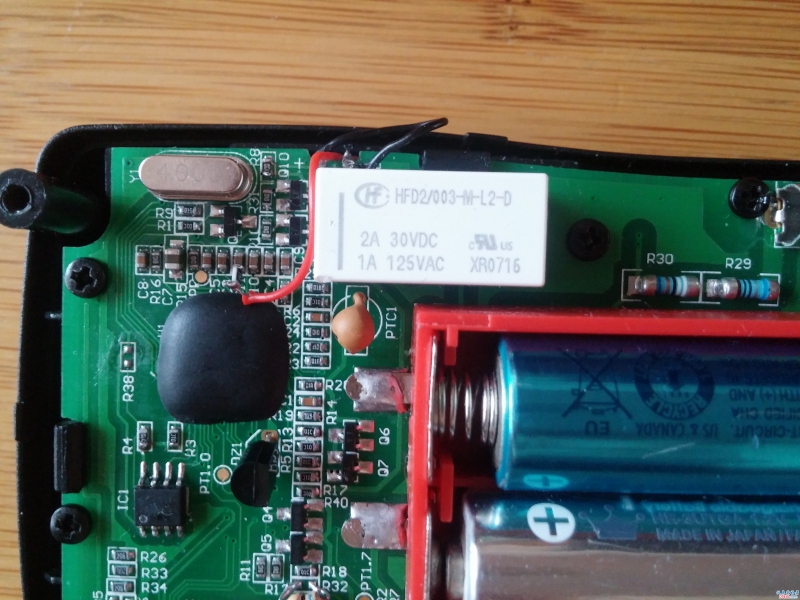

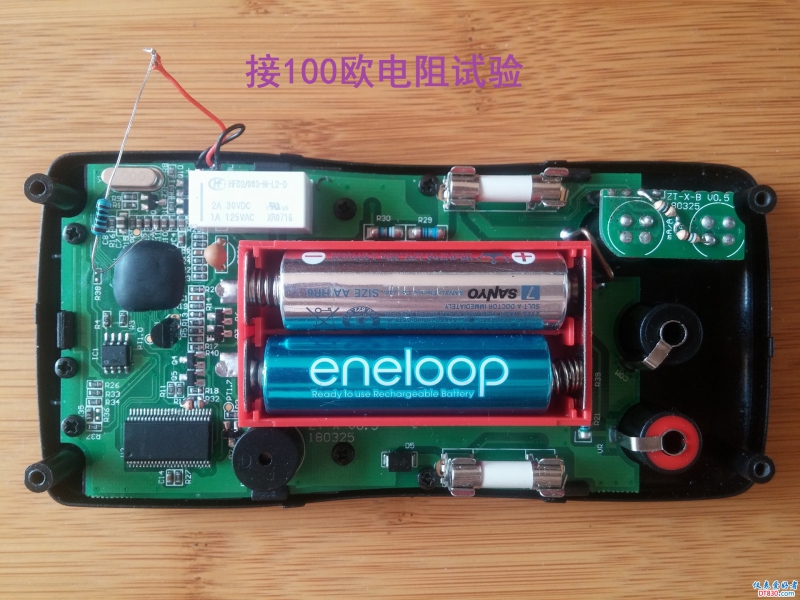

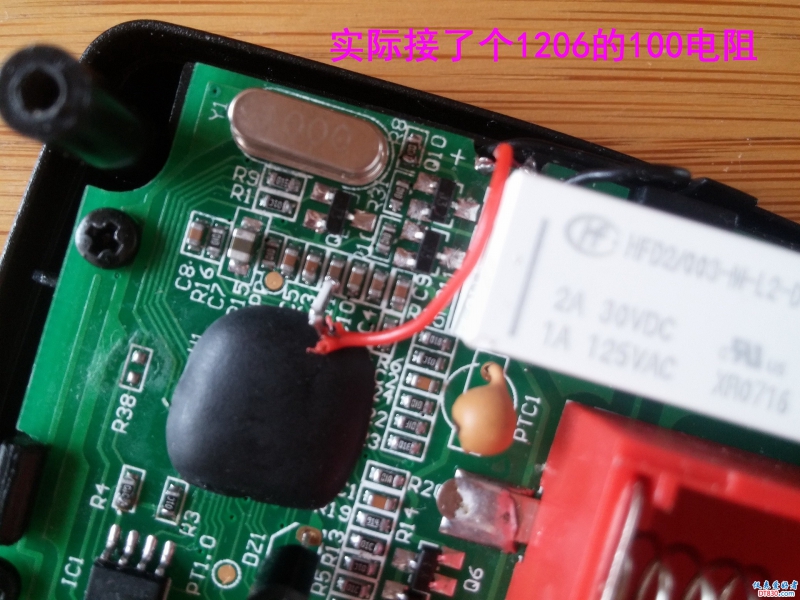

首先将发光管的正极断开，经一只100欧的电阻直接取电于4.2V的升压端，估计电流在10mA左右，实测也是如此，就这么简单。

因为发光管消耗了十多毫安的电流，升压端的电压被下拉到了3.8V左右，但对其3.6V的稳压影响基本可以忽略。（芯片内的升压电路做的也太小气了，电流取14mA，升压电路竟然失效，与电池电压相同。一个供电部分，能力仅同数字部分的一个端口）。

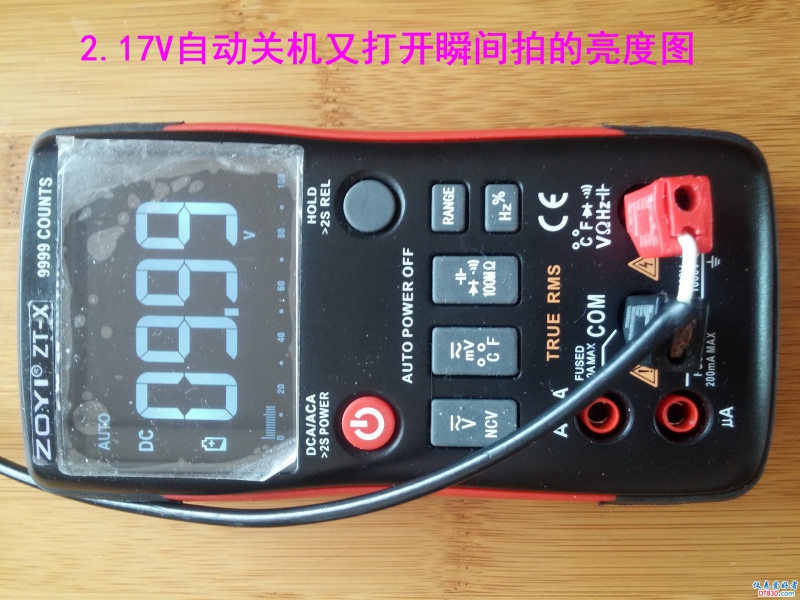

现在就取10mA吧，经实测亮度足够，当电压降到自动关机时，发光管的电流也在6mA左右，亮度与10mA看不出差别。因为发光管电流达到一定亮度时，再增加电流亮度变化并不明显，而电流却增加很大。

改造完后，经过近2小时的通电测试，没有任何问题。如果你要改造，坏了可别怨我奥。

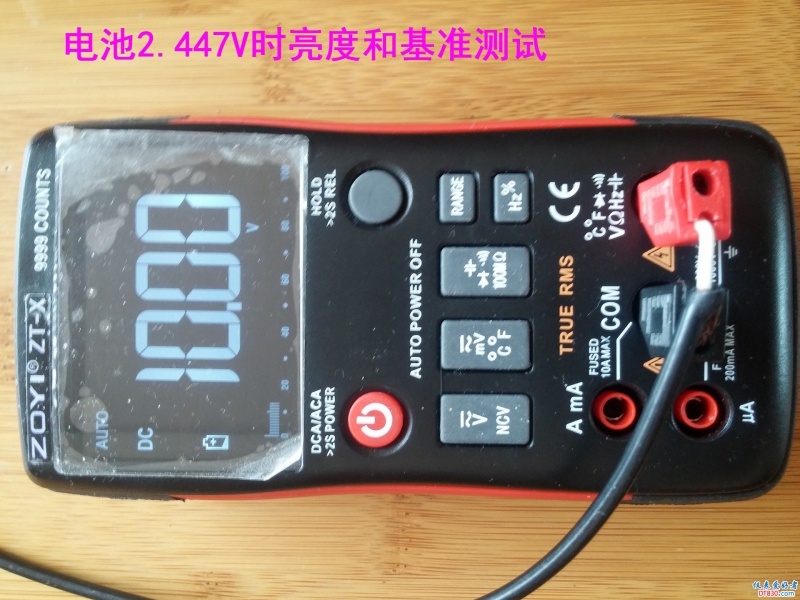

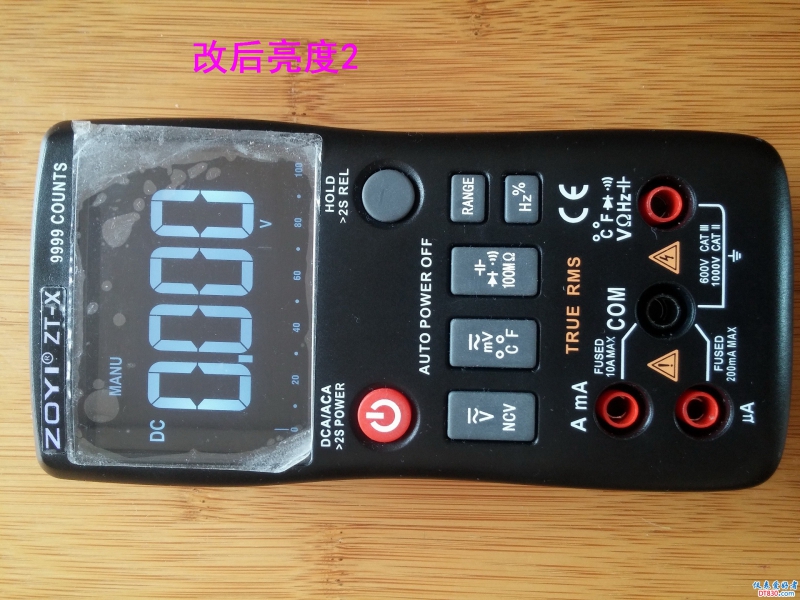

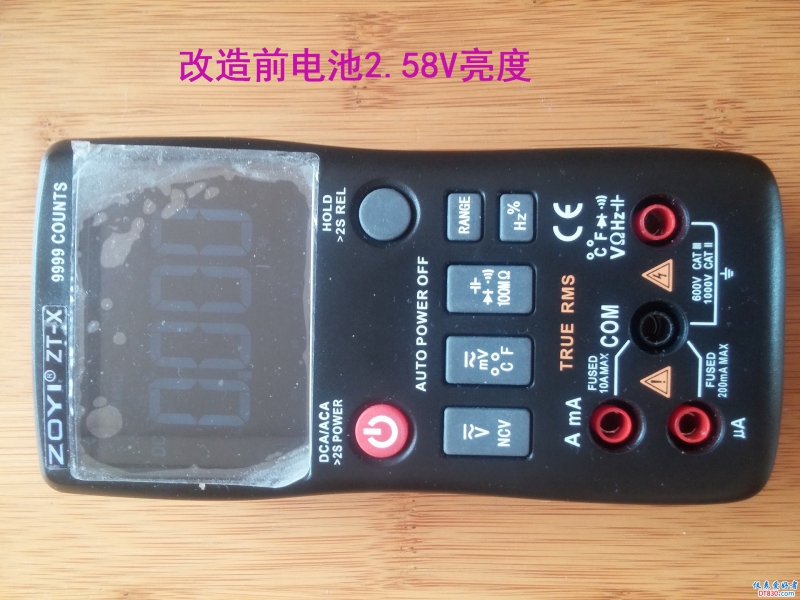

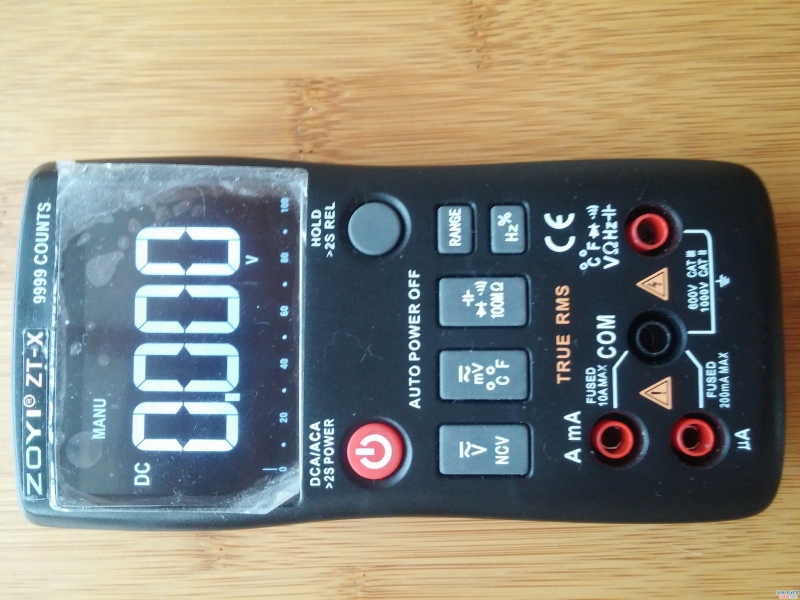

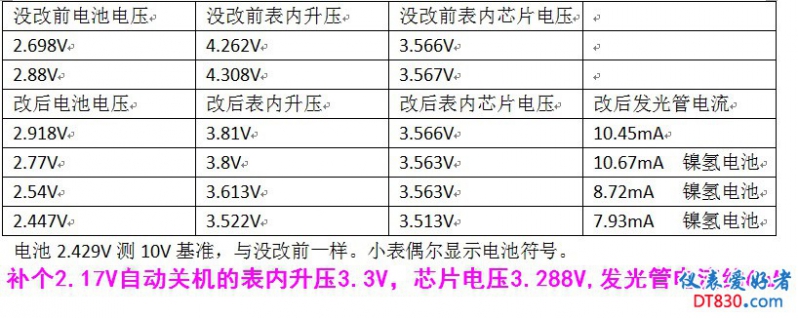

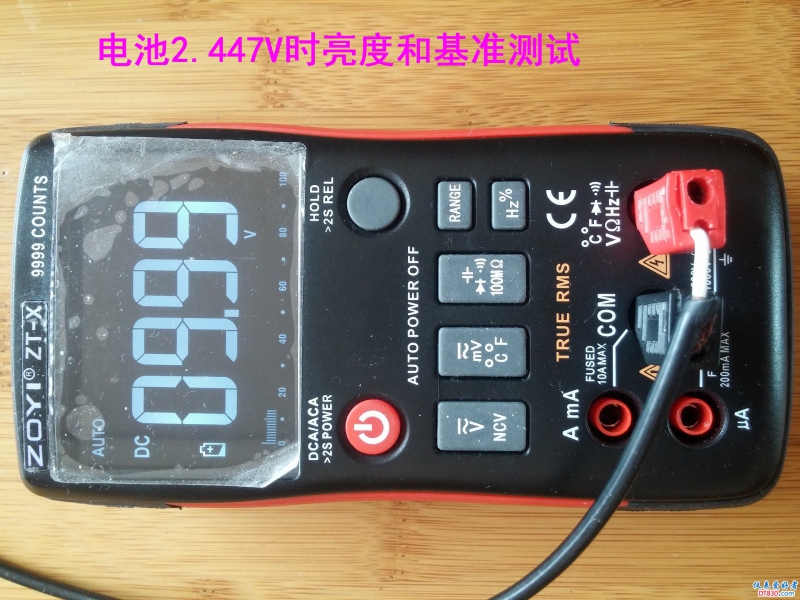

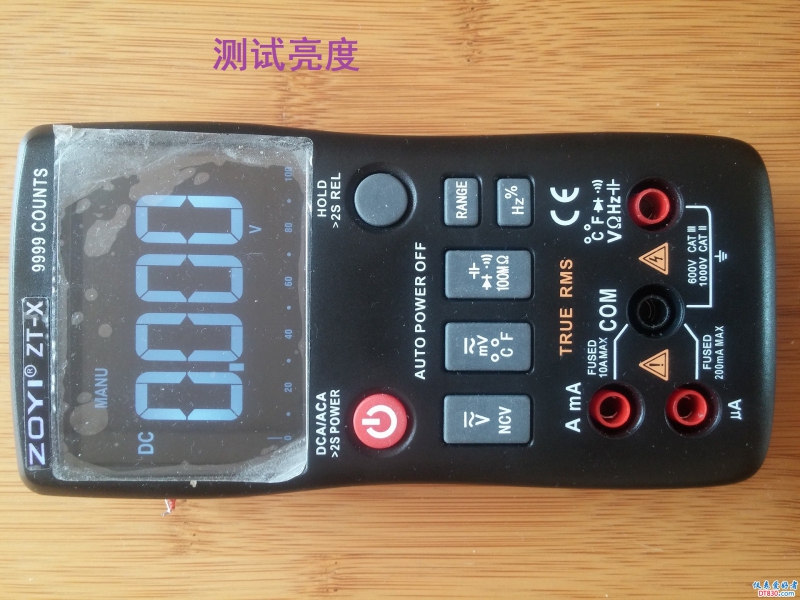

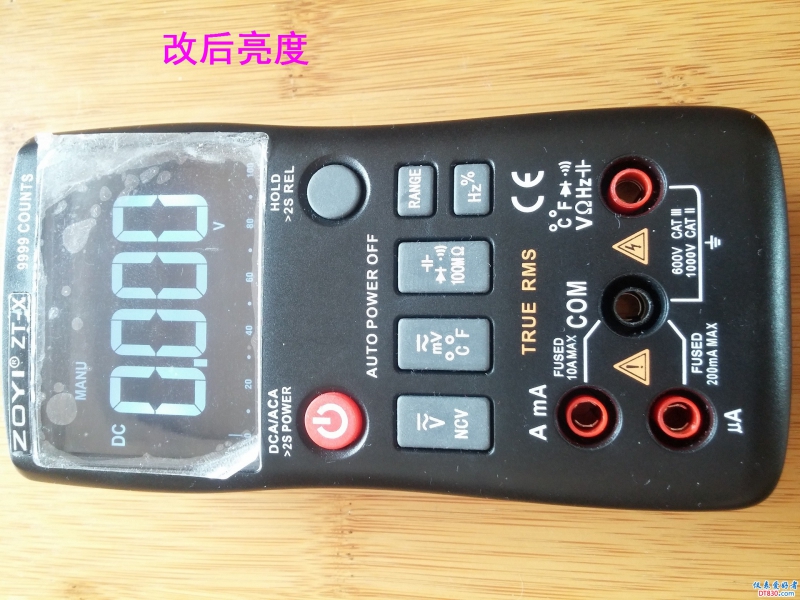

下面附几张实测的电压、电流及相关数据和亮度图片供大家参考。

哎，我又要拆表了…

zhengdali 发表于 2018-6-23 17:13
哎，我又要拆表了…

兄弟能给个回复我这帖子就没白写。

终极改造!

wgsd 发表于 2018-6-23 17:43
兄弟能给个回复我这帖子就没白写。

哪的话，觉得你做事好认真哦；
我刚也照你方法改了，用的是0603  330欧的

zhengdali 发表于 2018-6-23 17:57
哪的话，觉得你做事好认真哦；
我刚也照你方法改了，用的是0603  330欧的
...

330欧电流很小唉，亮度可以吗？

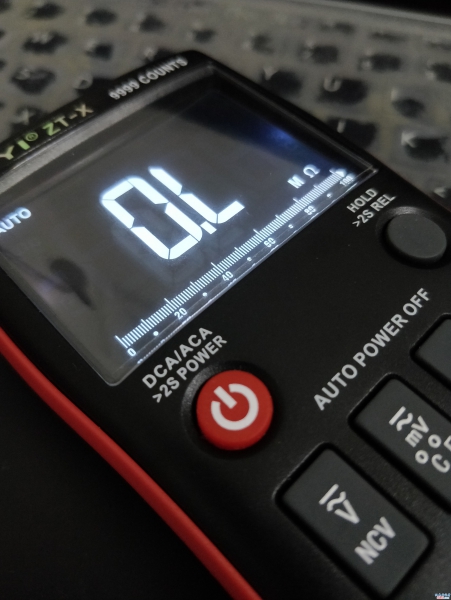

估计3、4毫安，也差不多了。来个照片大家欣赏。

你的帖膜太难看了，该DIY了，我用的是之前买手机上用的所谓水凝膜切出来帖的，很完美

10MA最合适，再低就感觉偏暗了

wgsd 发表于 2018-6-23 18:01
估计3、4毫安，也差不多了。来个照片大家欣赏。

刚好回了有图的，还帖了水凝膜的，哈哈～

狮子王 发表于 2018-6-23 18:07
10MA最合适，再低就感觉偏暗了

我觉得还行，不行再改下

wgsd 发表于 2018-6-23 17:43
兄弟能给个回复我这帖子就没白写。

这样的研究必须顶，即简单又实用，但是不吃透供电原理，可不是闹的。

用内部的升压为LED供电，简单实用。

zhengdali 发表于 2018-6-23 18:05
你的帖膜太难看了，该DIY了，我用的是之前买手机上用的所谓水凝膜切出来帖的，很完美

的确好看，我也有手机贴。

狮子王 发表于 2018-6-23 18:07
10MA最合适，再低就感觉偏暗了

刚刚又换了个805电阻150欧的，电流7mA多，够用。

勇闯沙滩 发表于 2018-6-23 18:10
这样的研究必须顶，即简单又实用，但是不吃透供电原理，可不是闹的。

研究谈不上，先拽个螃蟹腿吃了。

勇闯沙滩 发表于 2018-6-23 18:10
这样的研究必须顶，即简单又实用，但是不吃透供电原理，可不是闹的。

研究谈不上，先拽个螃蟹腿吃了。

wgsd 发表于 2018-6-23 18:38
刚刚又换了个805电阻150欧的，电流7mA多，够用。

不知道用这里的电会不会影响精度？我刚测了0－30V DC跟几个电阻没有什么不对，别的没有东西测试了

chen131578 发表于 2018-6-23 18:29
用内部的升压为LED供电，简单实用。

希望能用上，但电流不能超过10mA。

这个思路不错，谢谢分享！

保险点的话，6毫安在室内也可以的，这样功耗更小。电阻换成恒流二极管（CRD） 2元一个。应该亮度不变。E-562（5.6毫安）

如果芯片带载再强点（15毫安）那就OK

怪不得139C 放在收音机旁，叫得比219厉害。
