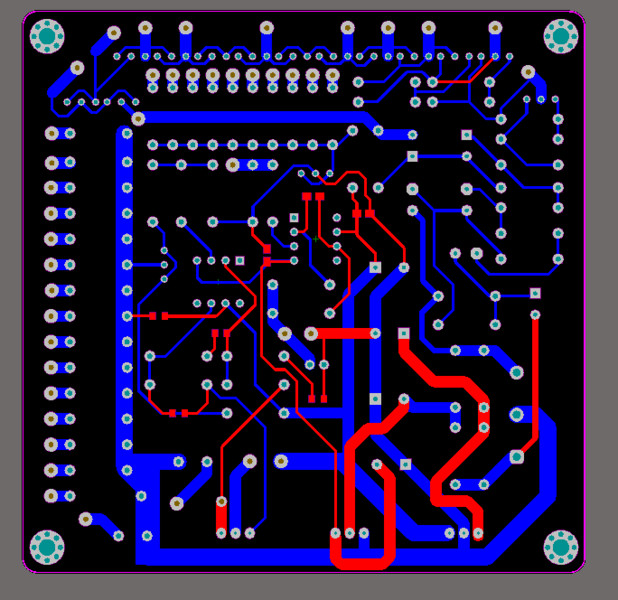

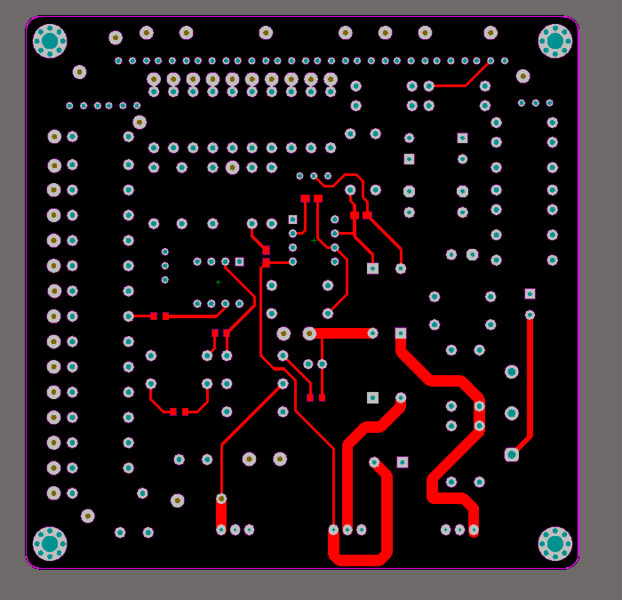

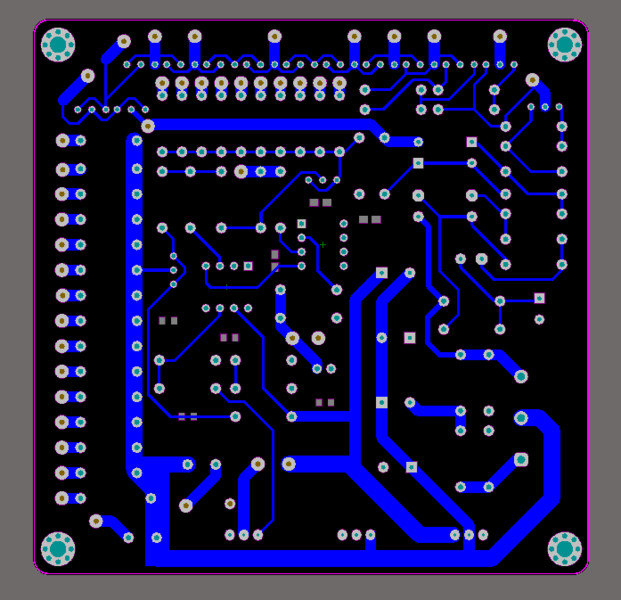

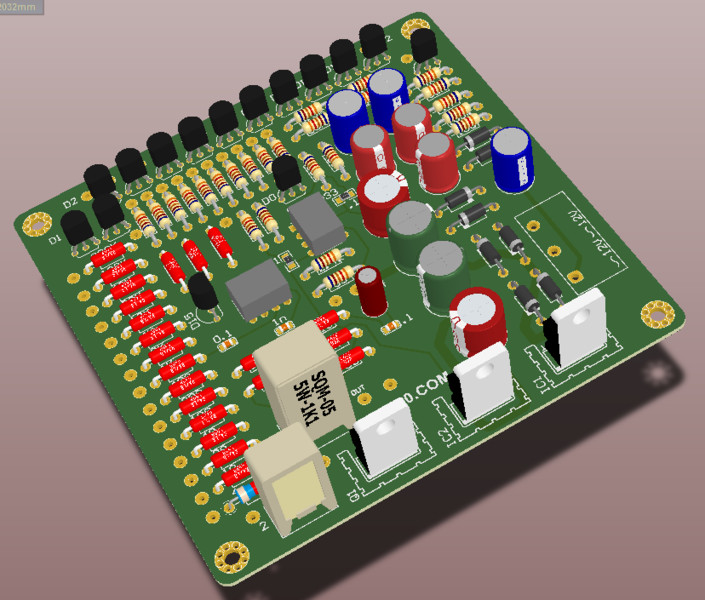

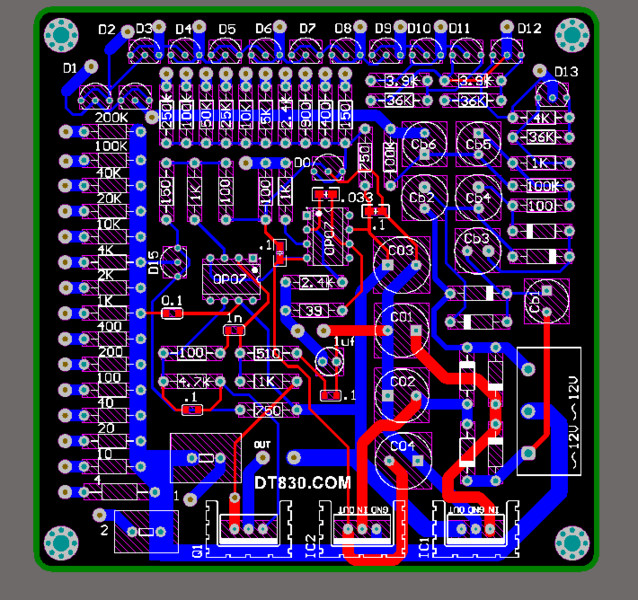

论坛电压电流基准套件PCB

论坛的电压电流基准PCB来了。 晚了就没了。

忘标尺寸了，100mmX100mm。

谢谢分享！

wgsd 发表于 2019-1-13 14:26
忘标尺寸了，100mmX100mm。

这就是PCB商家说的10*10 吧

43545 发表于 2019-1-13 15:18
这就是PCB商家说的10*10 吧

是的，10X10以内一个价，5X5以内一个价。我多年前打过，10X10的10张40元，实际发来12张。

除大规格的没办法，小的一般都按商家价格标准内设计尺寸。

wgsd 发表于 2019-1-13 15:26
除大规格的没办法，小的一般都按商家价格标准内设计尺寸。

恩，商家和我说10×１０内合算

43545 发表于 2019-1-13 15:27
恩，商家和我说10×１０内合算

这个还是做一起规矩便宜，电源分开其实个人会能的七零八散，不规矩，使用费事，造价高。

wgsd 发表于 2019-1-13 15:33
这个还是做一起规矩便宜，电源分开其实个人会能的七零八散，不规矩，使用费事，造价高。 ...

恩，有道理，你经验多。

43545 发表于 2019-1-13 15:34
恩，有道理，你经验多。

电压、电流分开，单一个很难在5X5内完成，即便能做到，价格也就便宜25%。不合算。

12V电源位置是KF7.62-3P接线座，M3螺丝上紧，很可靠方便。

元件排列整齐。

wgsd 发表于 2019-1-13 15:46
12V电源位置是KF7.62-3P接线座，M3螺丝上紧，很可靠方便。

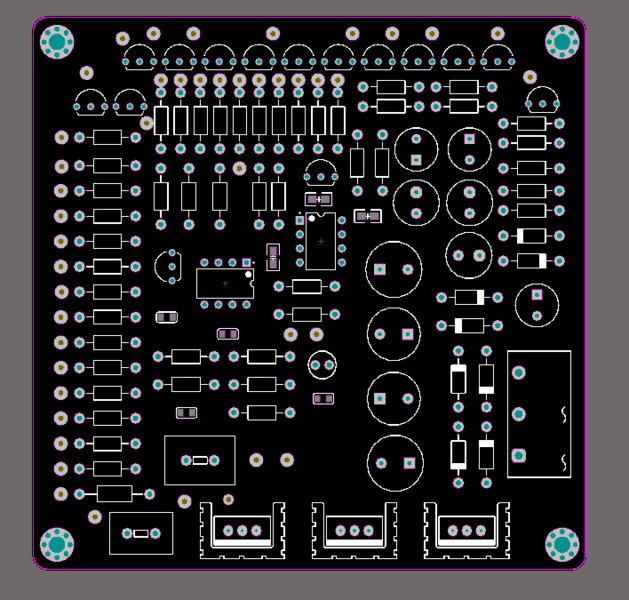

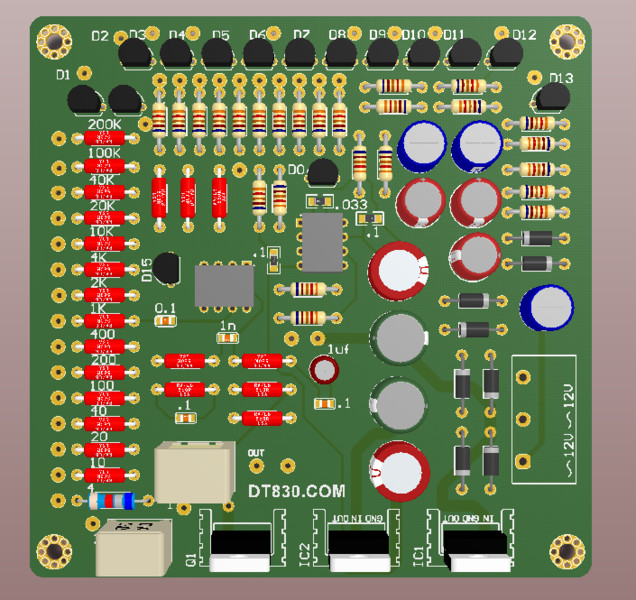

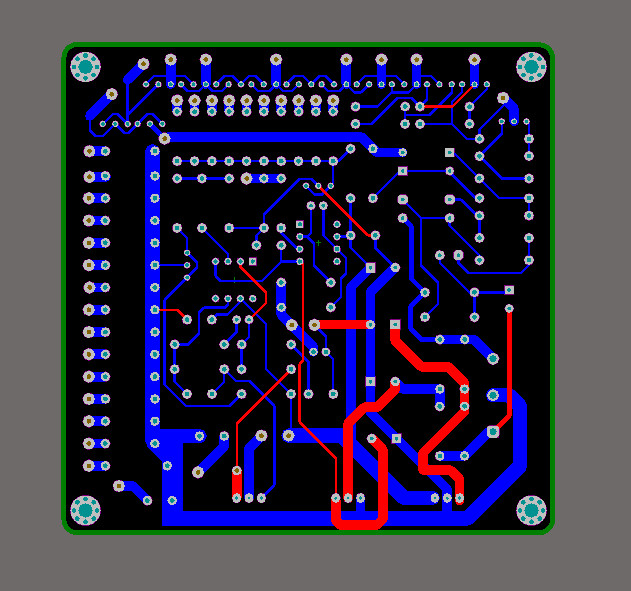

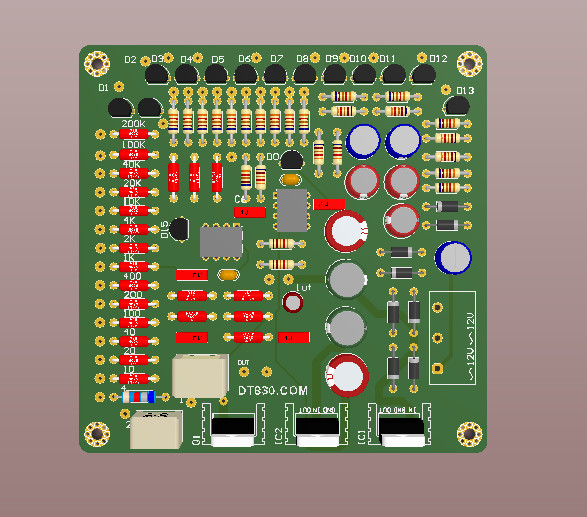

PCB上有贴片，能不能取消贴片，统一分立，方便焊接和元器件采购。

43545 发表于 2019-1-13 19:24
PCB上有贴片，能不能取消贴片，统一分立，方便焊接和元器件采购。

可以，小电容贴片便宜。想用什么型号的电容，涉及到安装脚距。我先按CBB改吧。威马吧。

wgsd 发表于 2019-1-13 20:51
可以，小电容贴片便宜。想用什么型号的电容，涉及到安装脚距。我先按CBB改吧。
...

恩，好的，贴片，出套件时，容易丢，没有分立的好

43545 发表于 2019-1-13 22:07
恩，好的，贴片，出套件时，容易丢，没有分立的好

是的，抗焊性也好。

打样出来试试，看看如何

电压电流是多少呢，不懂这个

wgsd 发表于 2019-1-13 15:37
电压、电流分开，单一个很难在5X5内完成，即便能做到，价格也就便宜25%。不合算。 ...

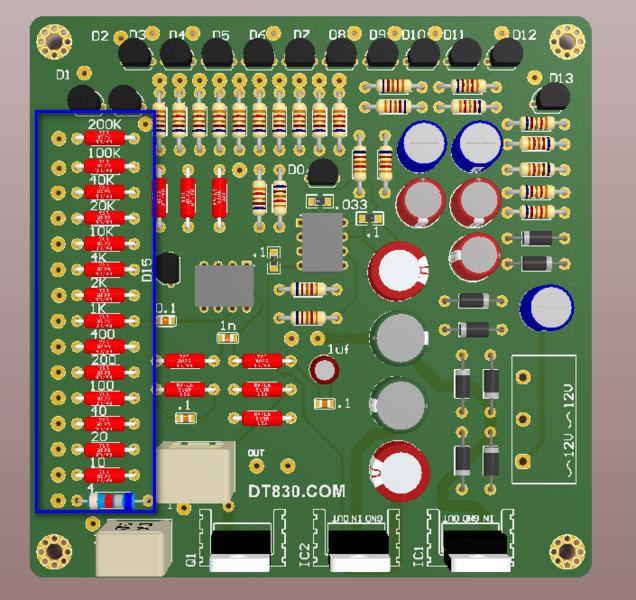

我感觉应该把图上框内的电阻装在转换开关上，就像500万用表一样，可以使连接线简化，同时进一步减小印刷板的面积。

要一张哈。这个漂亮。
