ZT219歇菜了

服役两年的219终于放假了，本来使用挺好的，但毕竟经历了岁月的老化，读数有了点点的误差，虽然并没有超出指标范围，可还是希望更精准的结果。于是又给各挡进行了一次调校，电压、电阻、电容、电流一番下来，挺费劲的，正待收工时，想想温度档还有点误差，不防一块校一下（因为每次调校都要焊储存芯片连线）。随即打到温度档，看看现实温差。呀，怎么30多度了，室内的温度计才23度了，感到有些不对劲，但还是调校到了与实际温度一致。

该歇口气了，焊下连线，装上电池，哎，怎么毫伏档底数很大，狂欢乱跳，马上短路输入端，还是有两位数的底数。再看看电压V档，也有底数，感觉麻烦大了。

在校准刷新时，有一次因连线插头接触问题，看单片机显示屏乱闪，接好插针后，发现有些数字写错，然后进行了更改，难道又有错写现象。没办法，又焊上连线，再校对一下储存芯片数字，结果没有错误。随手测试了一下连线的供电电压，啊，怎么快3.5V了，这可是经过3V稳压的了。不过3.5V对表的芯片也可以接受，但是，单片机的频繁上电断电，稳压芯片坏了，上电的瞬间可能就是5V了，表的芯片可是承受不了的。

马上测试一下表的耗电情况，啊，足有25mA，只有频率档16mA，其它档均是25mA左右，看来芯片真的是挂了。

这里提醒大家， 刷储存芯片时一定要注意表的芯片电压匹配问题，曾有人说没问题，但不代表每次都没有问题，我这还经过了稳压，也没逃过这一劫，究其原因，还是细小的漏洞，稳压芯片没加防反二极管，在单片机关掉电源时，表内电容的电压倒灌单片机，击穿了稳压芯片。

现在把连接线上的稳压芯片换了，也加了个二极管，但为时已晚。

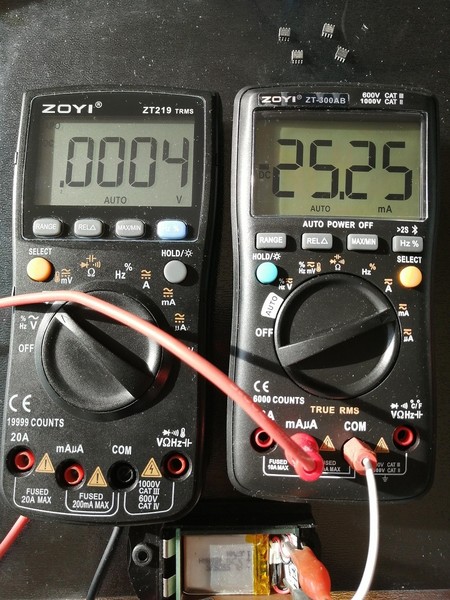

上张电流测试图。哈哈，表的各项功能还都好使，也能测量，但毕竟已经中风了。

芯片真的挂了换PCB板吧，有人换ZT-X用50元，219能便宜些吧。

上得山多终于虎

读写数据最好不要用编程器电源，用万用表本身电池就行。

接着继续练手。

校准需要焊接存储芯片连线？  219不是预留了校准的插针引脚焊盘吗？ 直接焊上插针，用跳线帽短接就完了！

wgh1027 发表于 2020-1-18 15:58
上得山多终于虎

不入虎穴焉得虎子。

wgh1027 发表于 2020-1-18 16:03
读写数据最好不要用编程器电源，用万用表本身电池就行。

还得连电池，太麻烦。

表述 发表于 2020-1-18 16:08
接着继续练手。

哈哈，校电流时，搬出了几十斤的功放，用其变压器的输出给VAR供电，只能摆地摊，校准用3457做对比。校完后，又测试了一下之前用100mV自动调校的电压档，用的是34401，结果发现数字有点差，于是又搬来了34401，摆了满一地，这样迈来迈去，一脚踢到了34401，嘿嘿，34401刚戴上护套没几天。

hc061218 发表于 2020-1-18 16:48
校准需要焊接存储芯片连线？  219不是预留了校准的插针引脚焊盘吗？ 直接焊上插针，用跳线帽短接就完了！ ...

那是自动调校，想电压、电流每档都独自校，就的逐档校对更改储存器。

好捣鼓就要有，要有强大的心里素质

寿终正寝，完成它的使命价值

过度折腾的代价。

用十几元那种土豪金CH341A编程器输出电压是3.3V的比较安全吧

联系众仪厂家能否给供应一块0660硬封芯片来代换呢呢

星星123 发表于 2020-1-18 21:56
过度折腾的代价。

这与折腾两回事，不用也有放坏的。

巍巍兴安 发表于 2020-1-18 22:14
用十几元那种土豪金CH341A编程器输出电压是3.3V的比较安全吧

是的，电压低的更安全。

巍巍兴安 发表于 2020-1-18 22:17
联系众仪厂家能否给供应一块0660硬封芯片来代换呢呢

哈哈，厂家不会你单独去刷芯片的，比较麻烦，这也是微芯片表对比普通硬件表的缺浅。

5free 发表于 2020-1-18 20:21
寿终正寝，完成它的使命价值

把显示屏安在X表上，是否又是4位半？

谢谢分享！
以后留意

我是24C02搞下读写， 烧了也不怕
