0.4寸数码管来啦

[复制链接]
发表在  2020-8-17 16:58:22  | 显示全部楼层 | 阅读模式
电子综合
综合类别: DIY制作
综合电路分类: 其它
关键字: 对比

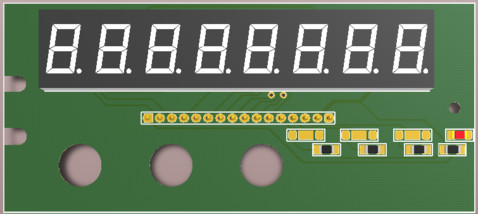

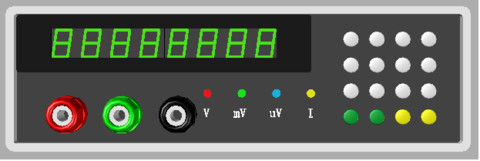

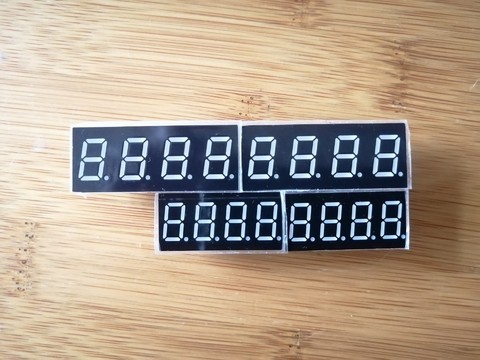

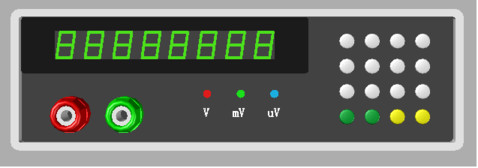

购了几只0.4寸的数码管,刚到手,高度对比0.36寸增加不多,宽度拉大不少,因没打PCB板,无法看实际效果,上几张按实际比例画的效果图,壳的尺寸是按155X50X130做的,第二张图是考虑扩展电流源备用的。

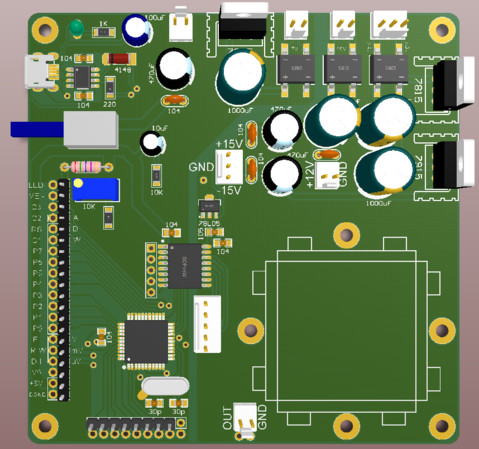

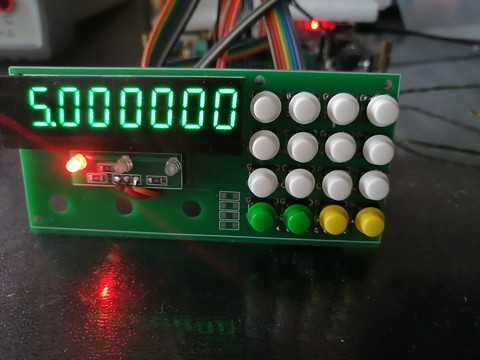

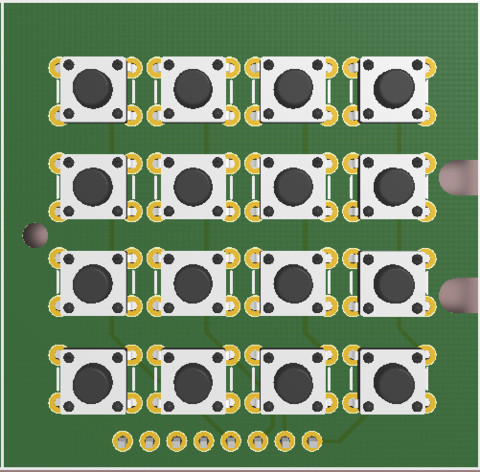

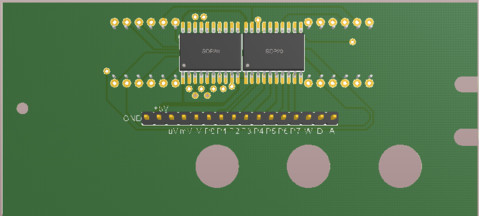

因数码管增大,PCB超过10cm价太高,所以把显示部分和按键部分分成了两块板,这样也便于调整显示板和按键板在面板上的凸出尺寸。单片机和电源在一块10cmX10cm的主板上,初步就这样了。最后一张是实际照片,按键帽还挺漂亮,和效果图基本一样。

a0.jpg h1.png h2.png a2.png a4.png a3.png A1.png h .jpg


已有1人评分仪表币 理由
散淡021 + 20 赞一个!

查看全部评分 总评分:仪表币 +20

发表于 2020-8-17 17:06:56  | 显示全部楼层
感觉不错。
发表于 2020-8-17 17:50:27  来自手机  | 显示全部楼层
指日可待!
发表于 2020-8-17 17:56:02  | 显示全部楼层
这显示效果,可以啊!
发表于 2020-8-17 17:59:04  来自手机  | 显示全部楼层
效果不错。
发表于 2020-8-17 19:16:13  | 显示全部楼层
真是好看,可以出成品。
发表于 2020-8-17 20:55:33  | 显示全部楼层
马上就好,先恭喜。
发表于 2020-8-18 07:35:39  来自手机  | 显示全部楼层
要出新产品了
发表于 2020-8-18 07:38:26  来自手机  | 显示全部楼层
全8位万用表
发表于 2020-8-18 07:54:34  | 显示全部楼层
看着真不错,期待中。
