众仪 ZT-Y 开箱，小试，拆解！

snowrose2000 · 发表在 2020-9-25 21:13:55

本帖最后由 snowrose2000 于 2020-9-25 21:15 编辑

新鲜出炉的众仪ZT-Y到手了！

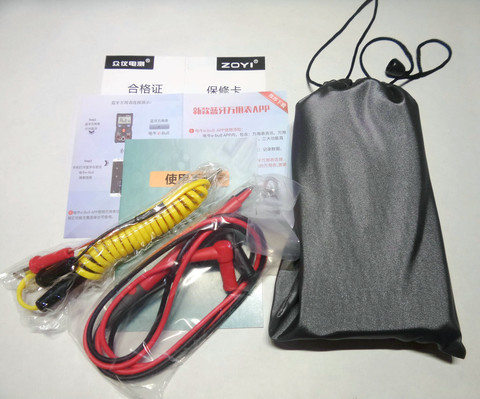

包装内全部物品。万用表在布袋里。

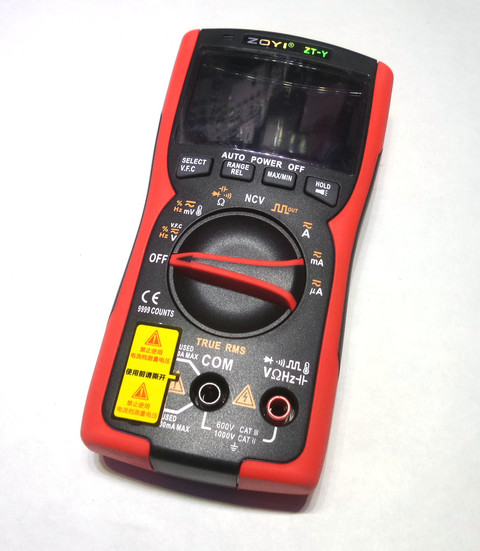

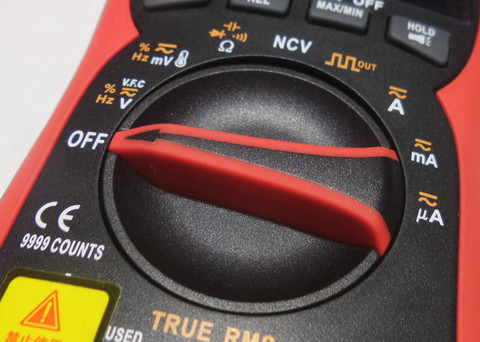

第一眼发现转盘不一样了。而且还是双料双色注塑。
红色部分是软的，黑色部分是硬的。手感好了不少。

外观上看还是挺高级的。和之前的产品完全不一样了。

开机满显。

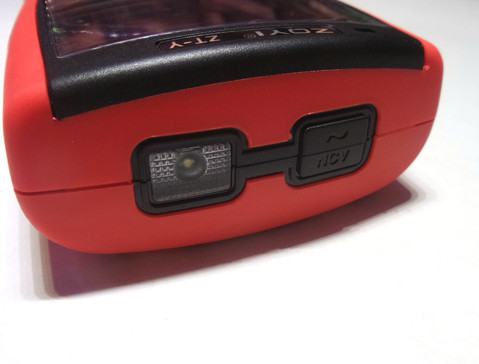

顶部照明和NCV天线。

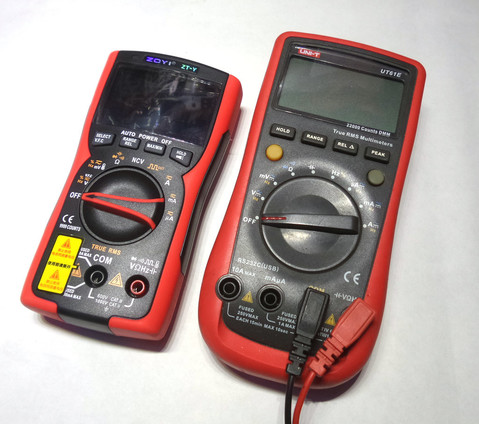

和61E比下个头。属于比较小巧的那种。
和ZTX个头差不多，比M0 M1小很多。

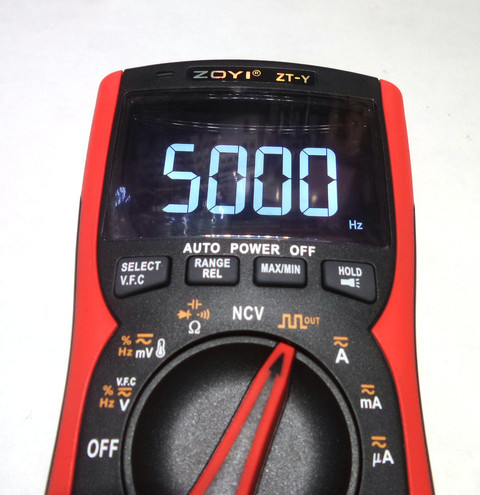

多了个方波输出功能。

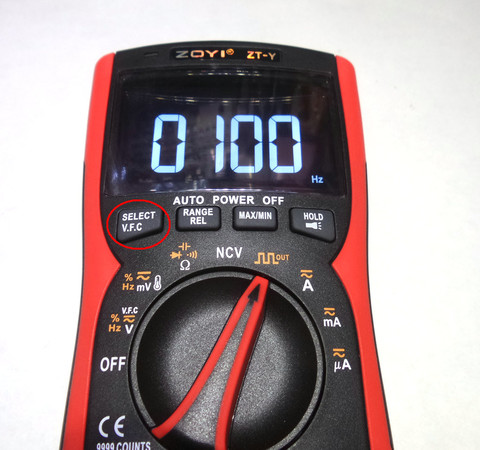

按左上角选择按键可切换频率。

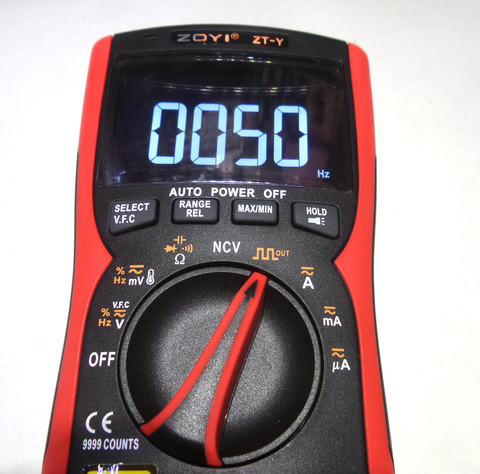

从50Hz开始，然后100-1000Hz 百位步进。1000-5000Hz 千位步进。

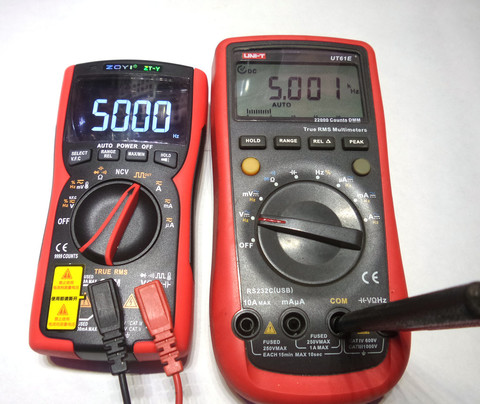

61E上测一下。

通断档位略有一点点延迟，比300AB要慢一点点。
但是比我手里那胜利70C要快，70C的通断简直没法用。。。

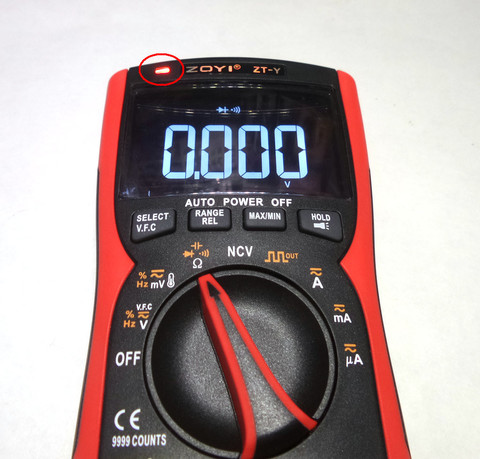

通断档位左上角的红色LED会亮。

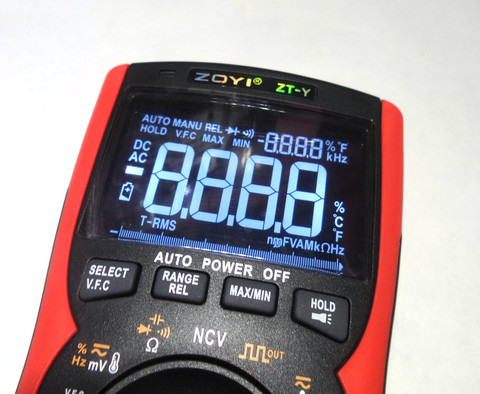

同屏三显，下面是模拟量程条，又上角还有个副显。

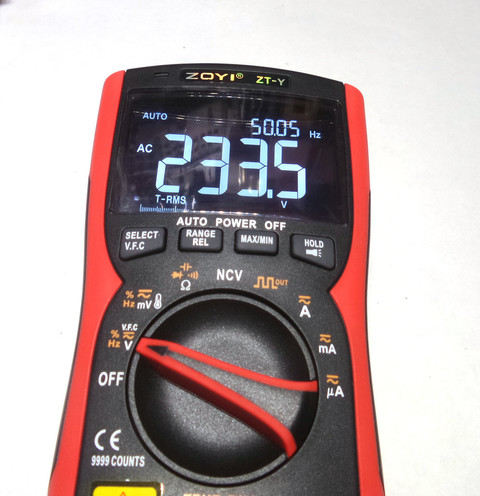

电压，频率可以一起显示了。

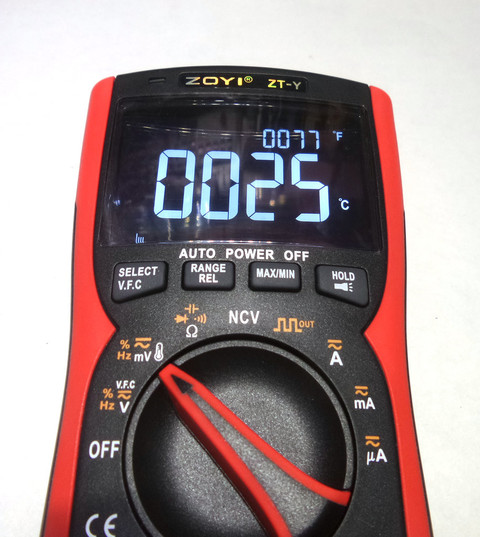

温度档，副屏显示华氏温度。

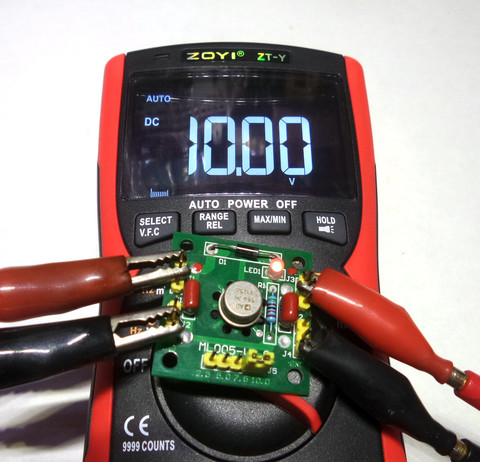

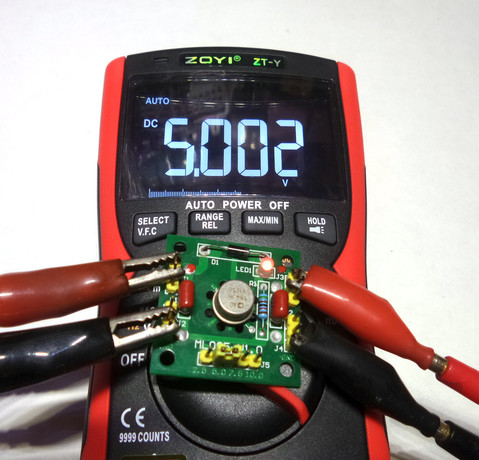

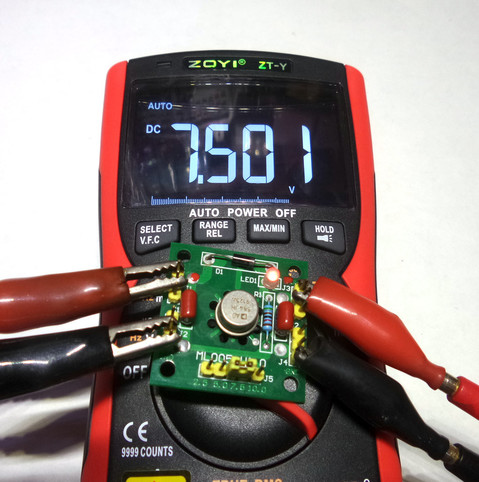

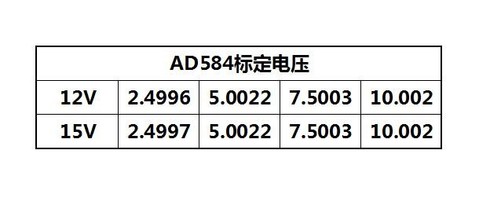

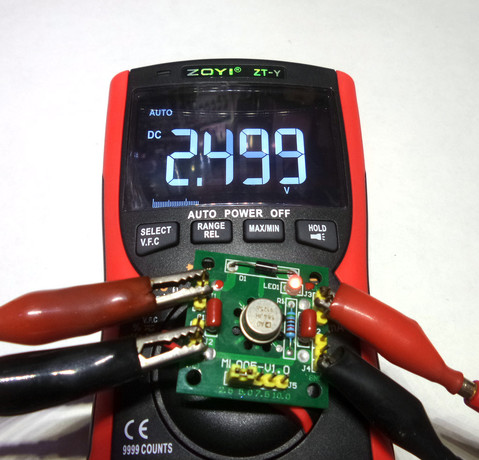

电压测试，平民的AD584又来了。

自己对照标定吧。

结果还是很满意的。

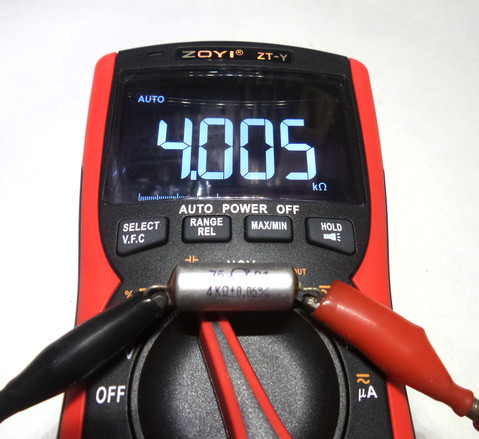

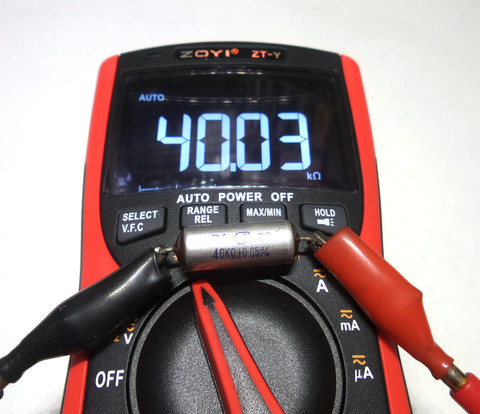

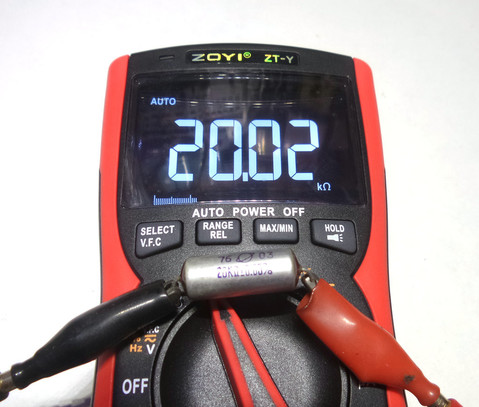

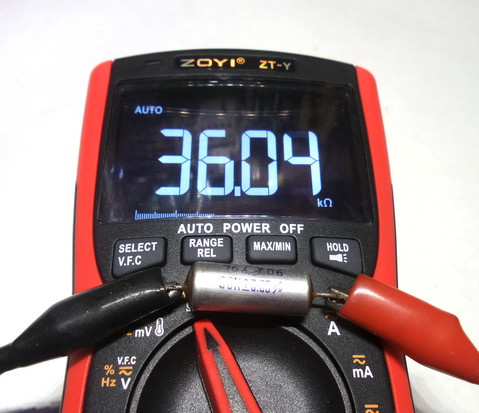

0.05%精度电阻测试。

snowrose2000 · 发表于 2020-9-25 21:14:30

本帖最后由 snowrose2000 于 2020-9-25 21:29 编辑

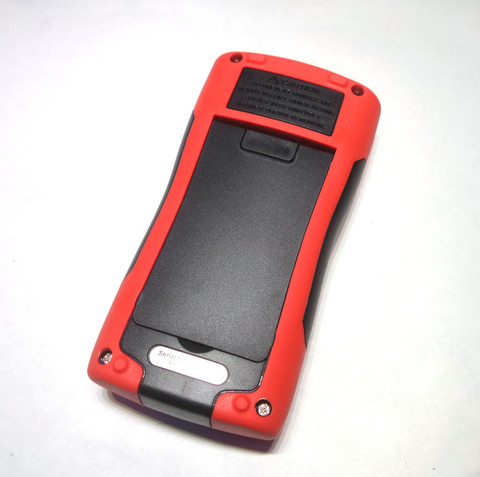

简单测试完成，开始拆表。背面四角四颗螺丝。

先拆了电池仓，3节7号电池。

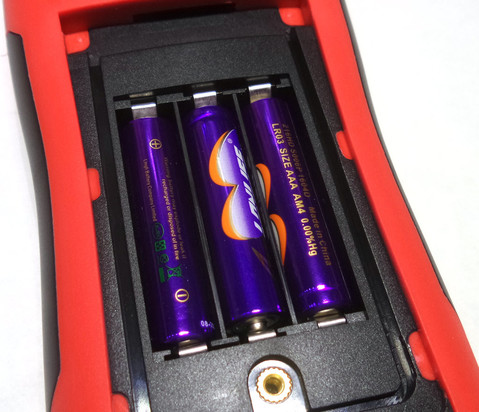

这次给的是碱性电池了，记得以前的表有碳性的，有碱性的，莫非和售价有关？

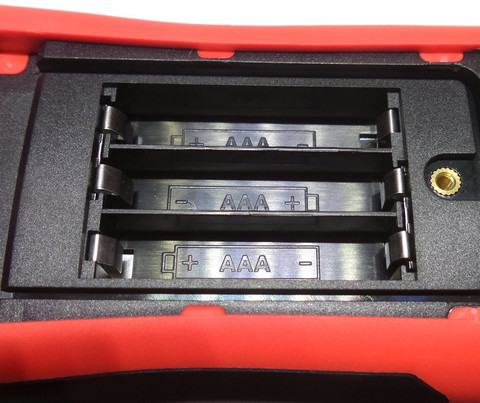

电池仓啊电池仓！又是正负极都是弹片的设计。。。
时间长了弹片弹性变差，很容易接触不良。
而且，正负极弹片都是一样的，装电池的时候必须看一下下面的电池标示。
要是负极改成螺旋弹簧式的就不会这样了！

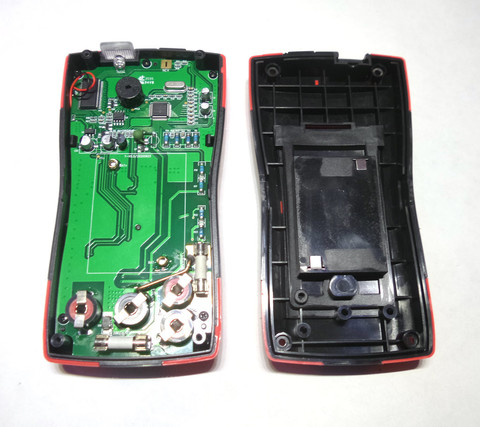

拆开后盖。

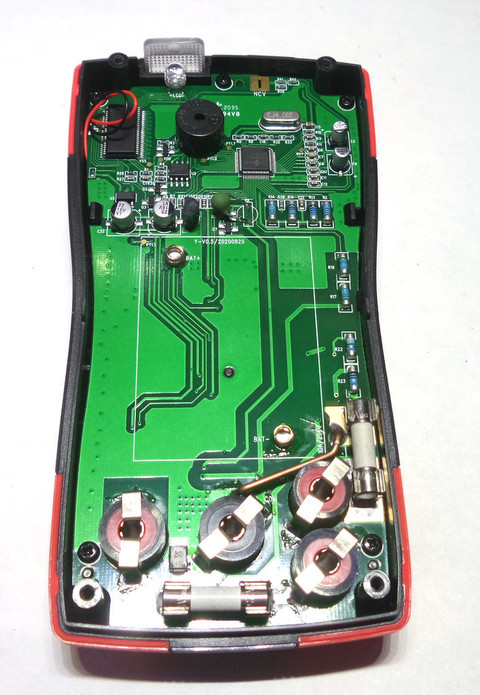

一眼望去无牛屎！全部硬封了。

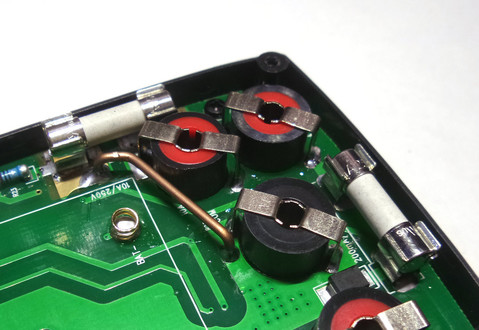

两枚陶瓷保险管。

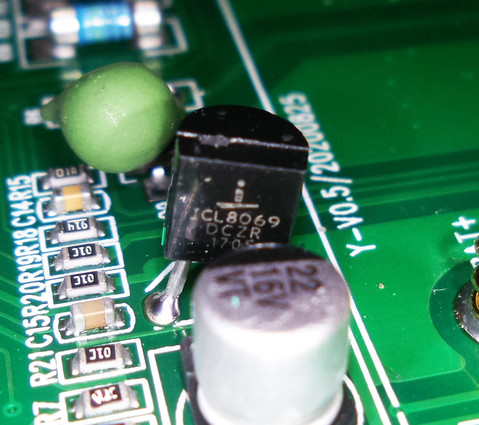

ICL8069基准。

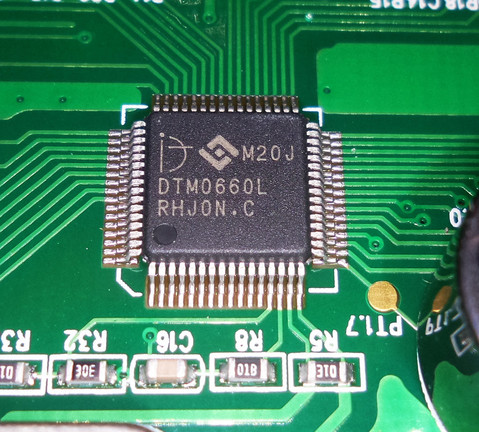

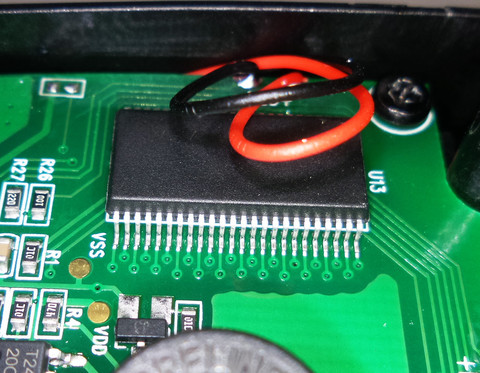

DTM0660L单片机。

一个无标的液晶屏驱动IC。

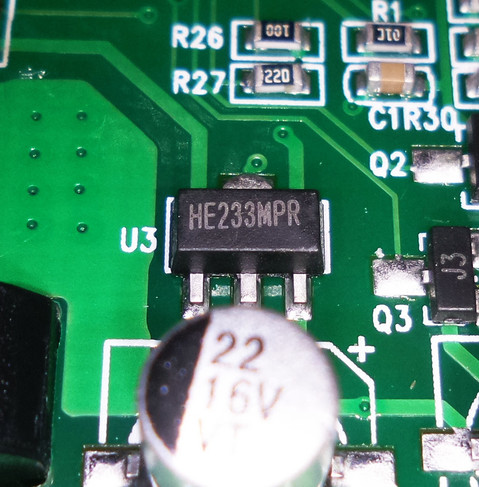

HE233MPR 3.3V稳压管

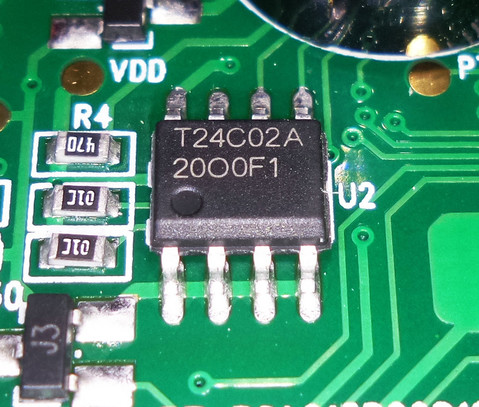

24C02存储器

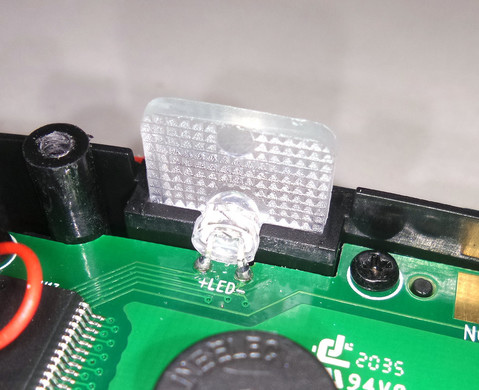

照明部分一个5mm的草帽LED。

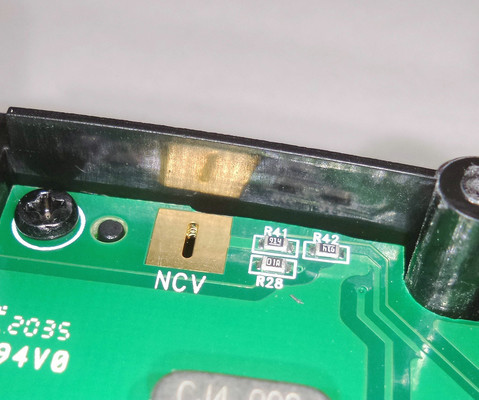

NCV这里是不是少焊了根棍儿？

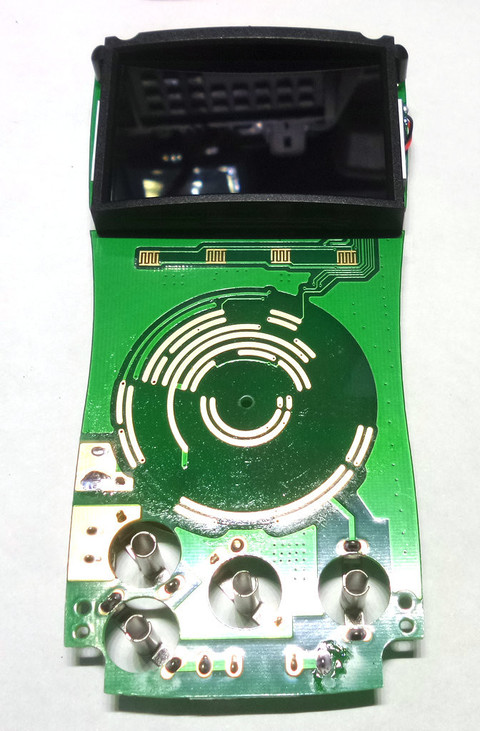

电路板正面没原件了。

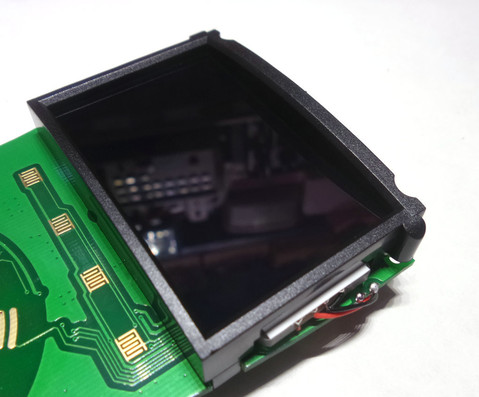

超黑底反显液晶屏。

总体感觉和M1 5566 是同一方案的。
