温补晶振

[复制链接]
发表于 2022-7-17 09:29:13 | 显示全部楼层 |阅读模式

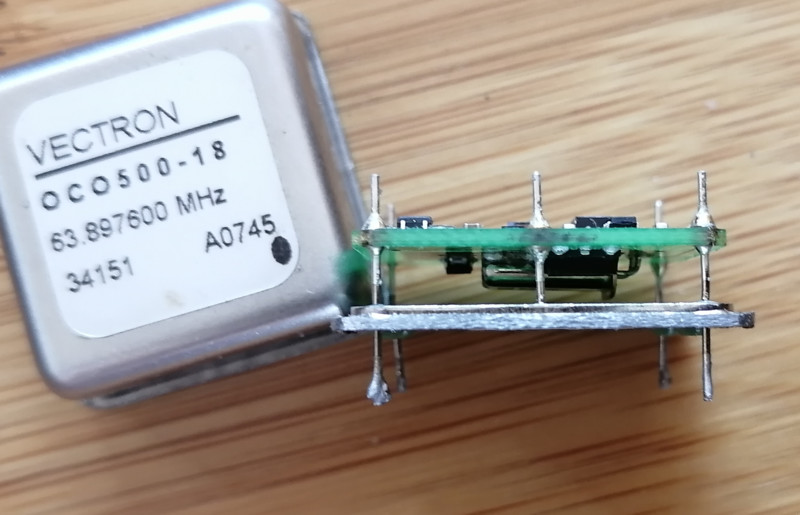

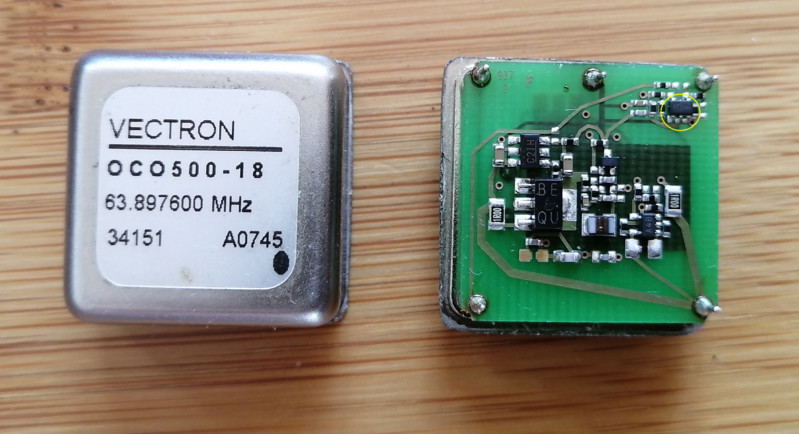

打算找个晶振替换7081的PLL,手边没有合适的晶振(10.485760MHz),但找到了一个63.897600的恒温晶振,想用它6分频后(10.6496MHz)提供给7081。经信号发生器输出该频率给7081,效果还不错,于是就实际检测该晶振是否正常,结果把晶振的频率调整电压端VO,错误的当成了电源零端,导致晶振拉胯了。本想把晶振打开维修一下,打开后发现一个5脚的IZ26B芯片挂了,看连接该芯片除了负责输出频率调整电压外,频率输出还经过它,所以导致频率输出不正常。经测试它的前端还有63M的频率,把频率直接引出也可以,考虑恒温晶振功耗太大,还是算了吧。

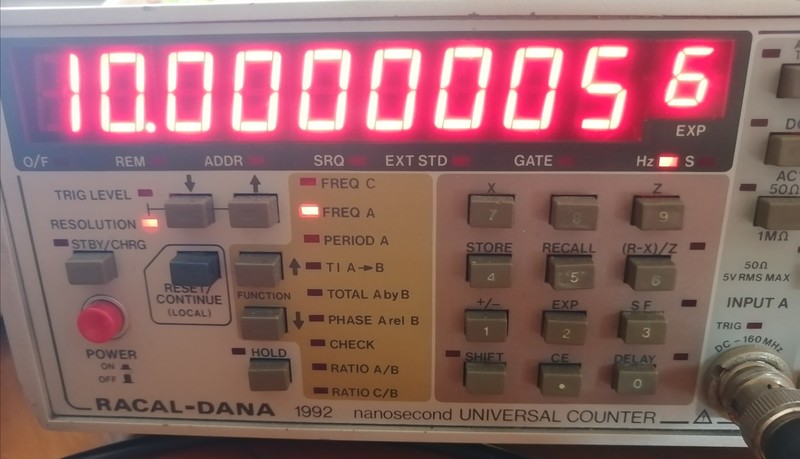

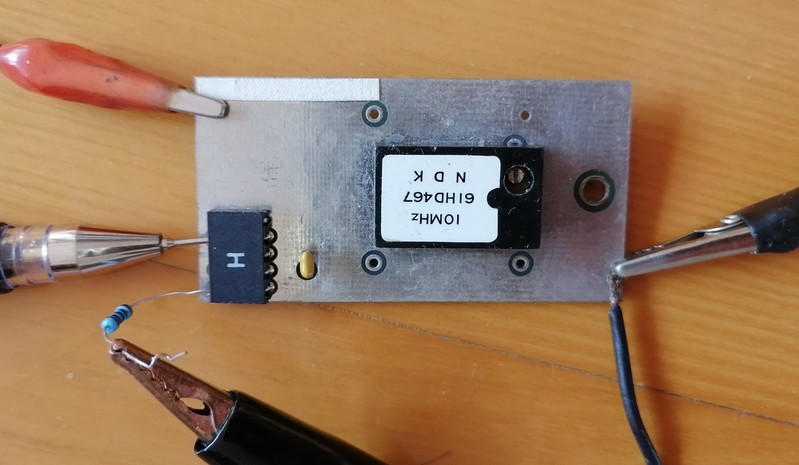

突想频率计曾换下一个10MHz的温补晶振,急忙找出来,哈哈,这次测试要小心点,串一个100欧的保护电阻吧。频率稳定性还不错,小于0.1ppm。


本帖子中包含更多资源

您需要 登录 才可以下载或查看,没有账号?立即注册

×
发表于 2022-7-17 10:35:37 来自手机 | 显示全部楼层
开启数球模式{:9014:}
发表于 2022-7-17 19:50:13 | 显示全部楼层
高手!厉害
发表于 2022-7-18 00:23:01 来自手机 | 显示全部楼层
谢谢分享
发表于 2022-7-18 06:02:04 | 显示全部楼层
谢谢分享。
发表于 2022-7-18 09:09:00 | 显示全部楼层
谢谢分享
发表于 2022-7-18 09:55:19 来自手机 | 显示全部楼层
谢谢分享
发表于 2022-7-18 12:47:11 | 显示全部楼层
谢谢分享。
发表于 2022-7-19 10:22:30 | 显示全部楼层
感谢分享
发表于 2022-7-20 19:00:35 | 显示全部楼层
感谢分享
