万用表维修

fslichong · 发表于 2023-2-28 20:42:28

维修记录
万用表型号：DT9235
故障现象：乱码，输入任何信号都没有反应
设备来源：来自前一个维修大师
检查情况：万用表成色极好，内部除保护电路有焊痕外没有其他维修痕迹。主芯片为40脚的软封装集成块，没有型号，脚位功能与已知的7106不相同
维修分析：
一解决乱码，液晶屏上字不能完全显示，但有一个高压符号是完整的，从高压符号来看屏应该装反了，把屏装正后还是缺笔画，清洁导电胶后显示恢复正常
二解决测试无反应，首先要确定芯片型号否则不容易下手，先检测关键脚，36脚为电源正极，21脚为电源负极。这给典型的7106脚位完全不同，继续找基准脚，找到可调电阻中心脚直接联通31脚，com脚好找，因为直接联通万用表负输入脚。尝试着测36—com为2.952V，31—com为99.97mv。这个结果确定了这是一块7106，而且没有损坏。往下就好修了，直接找7106的图纸参考，由于任何输入都没有变化，所以直接检查输入电路，一路检测没发现坏零件，这时看了一下转盘动触片是5片，而转盘静触点为11圈，这样一算动触片数量明显不够，再把转盘放到电路板上一对比，刚好缺了输入那一个动触片，从坏表上拆了一个触片换上试机，一切正常啦，把基准源拿出来一对比测试误差在说明书标称范围，这个表做工还是蛮好的。
总结：
这个表前面个大师并未维修可能只是拆开了看了一下，更有可能是前面那个用户拆下来看了一下就把屏装反了把动触点搞丢了。所以拿到这类表要做全面的检查才有修复的可能。

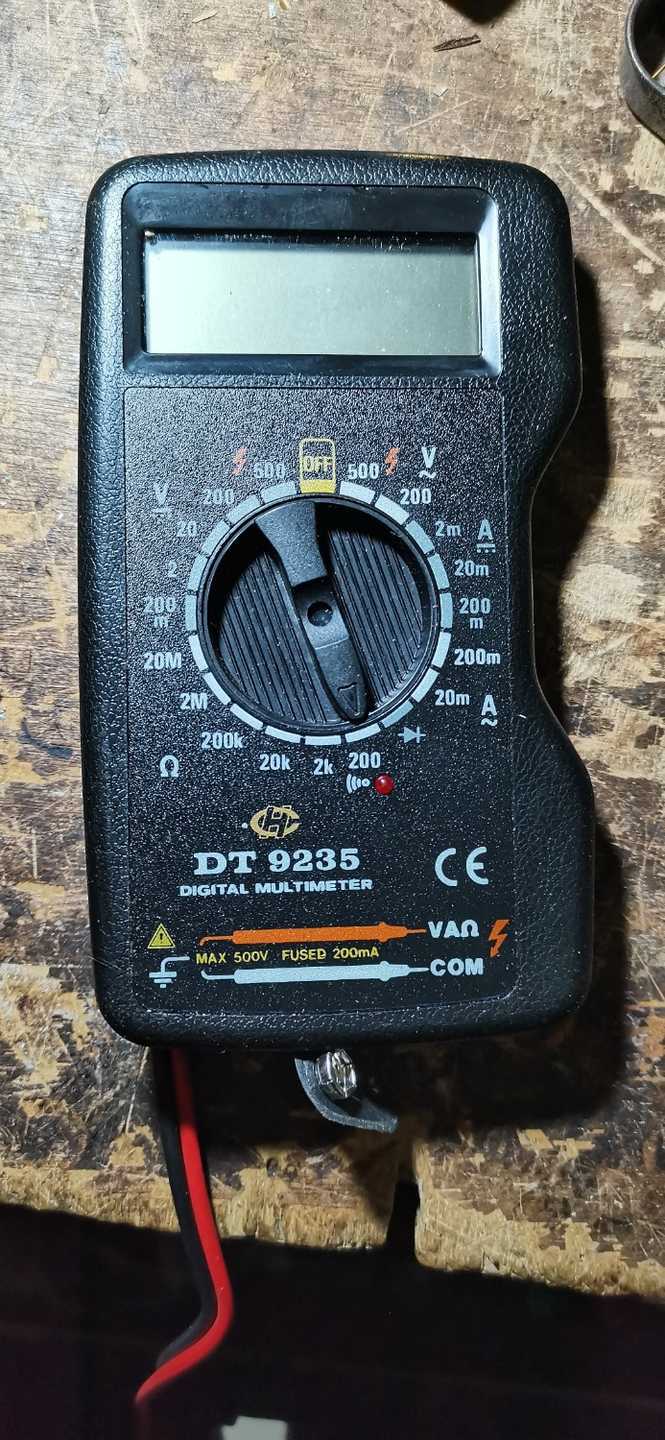

表的外观

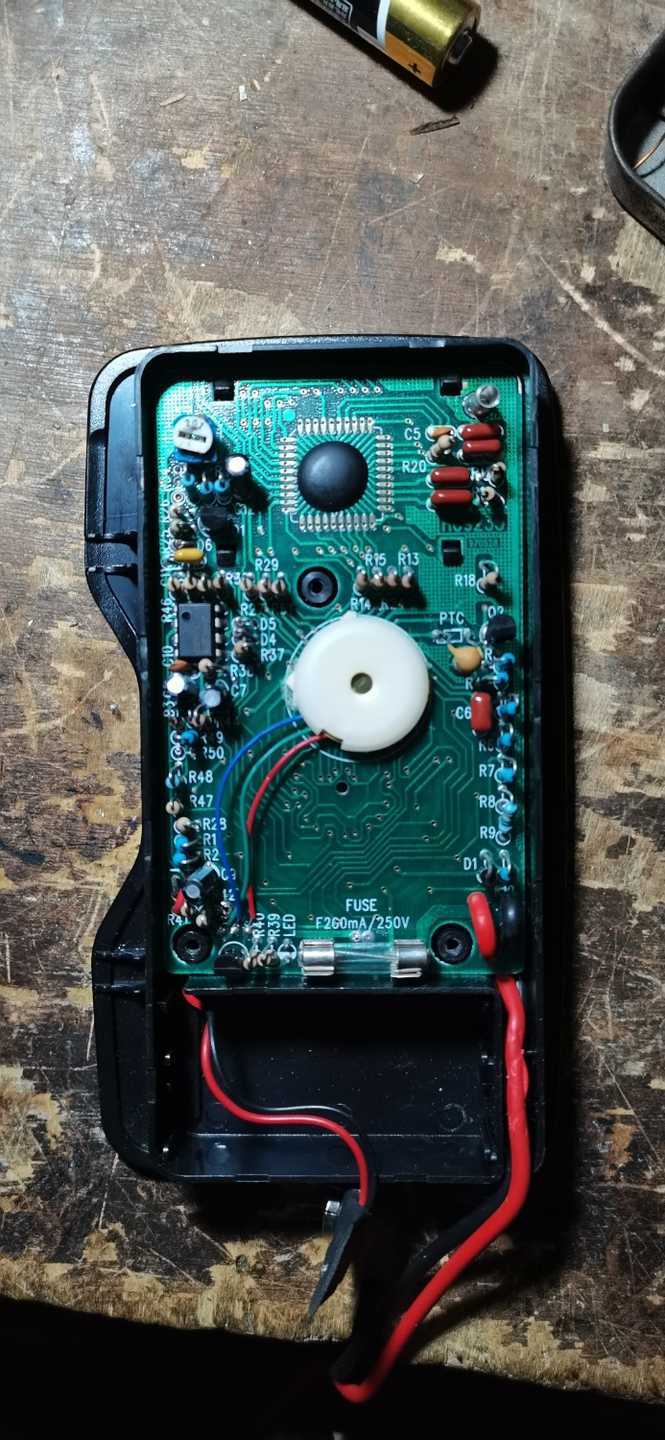

表内主芯片

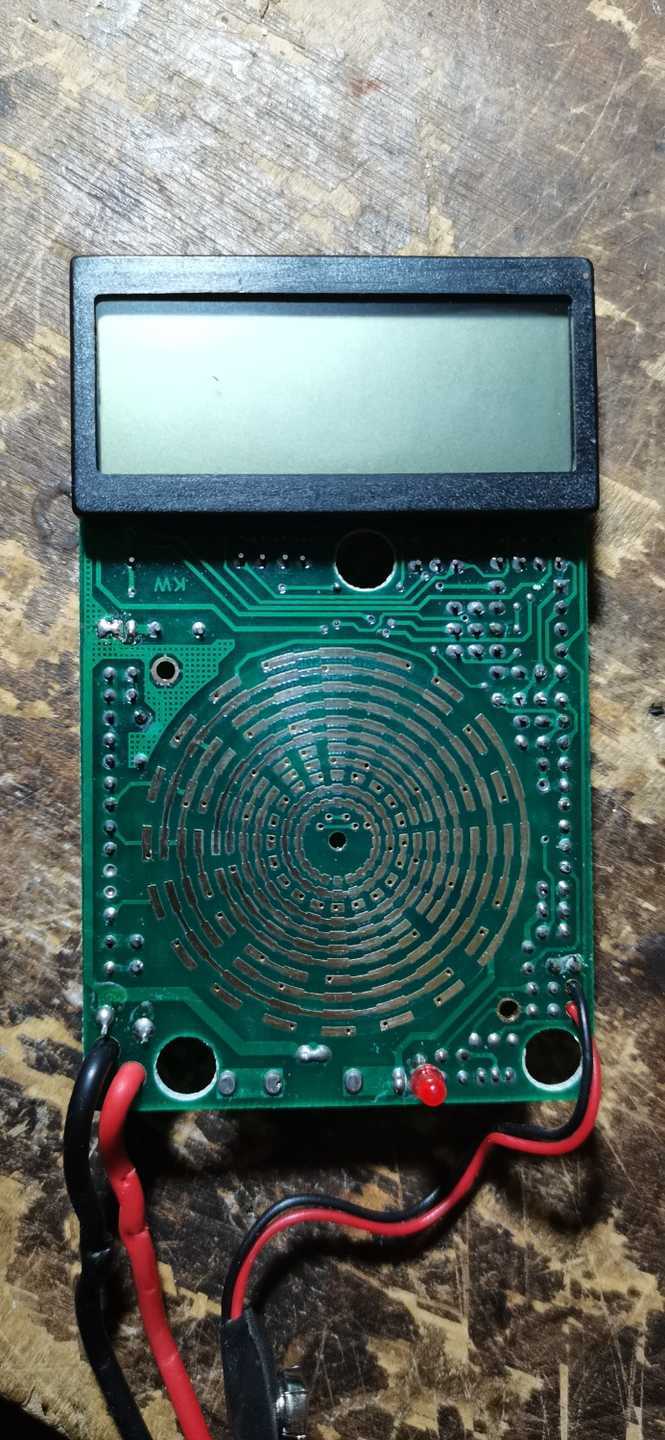

转盘静触点

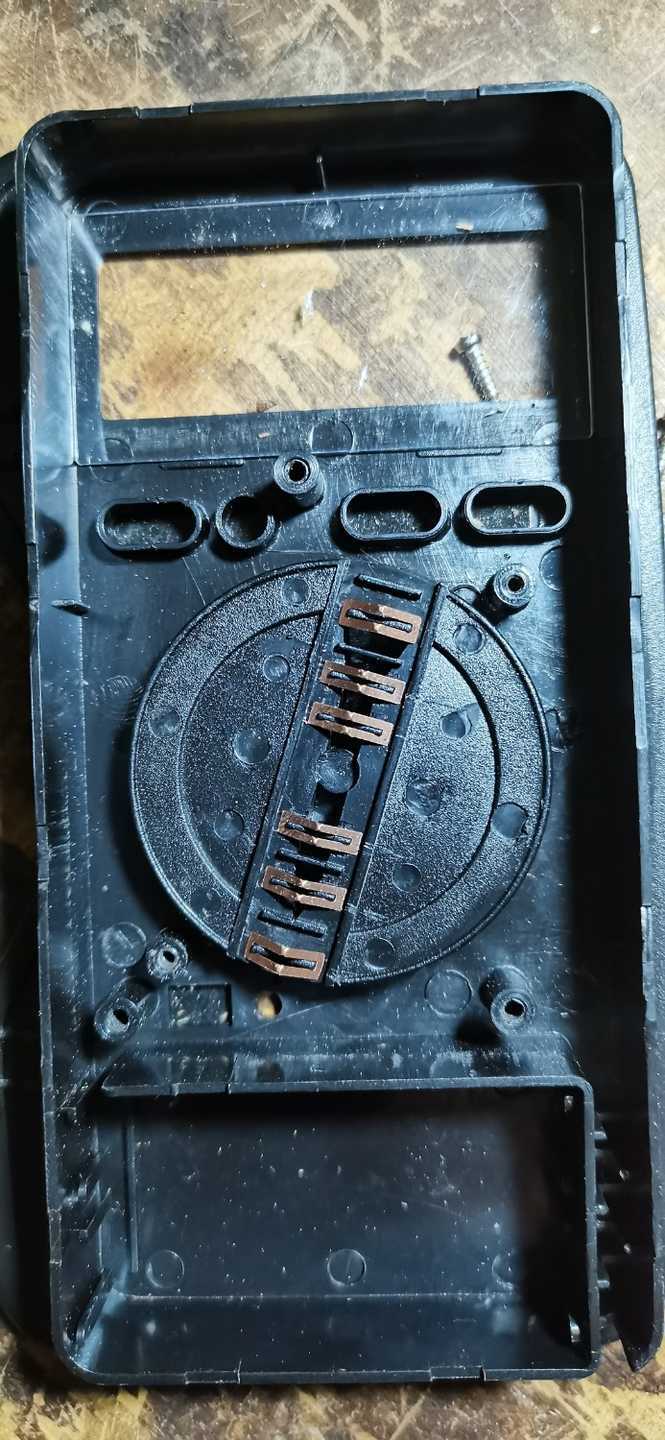

转盘动触点6片

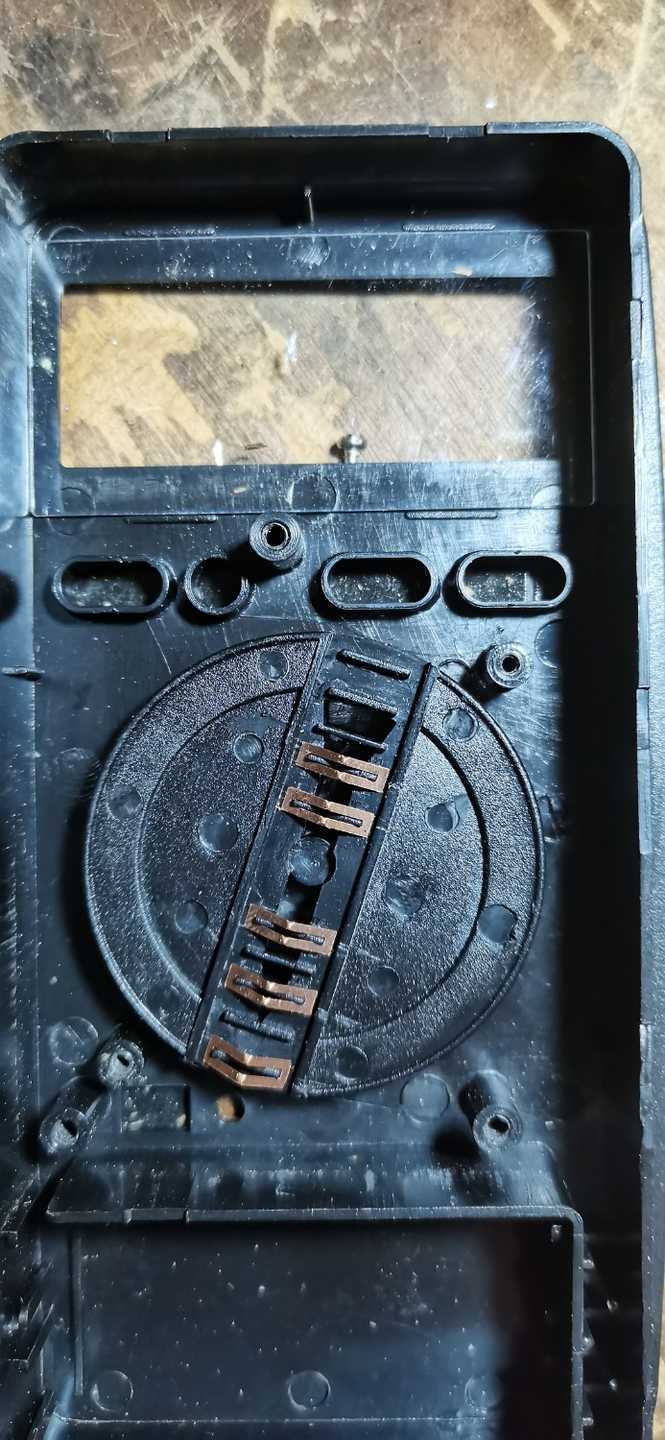

转盘动触点5片

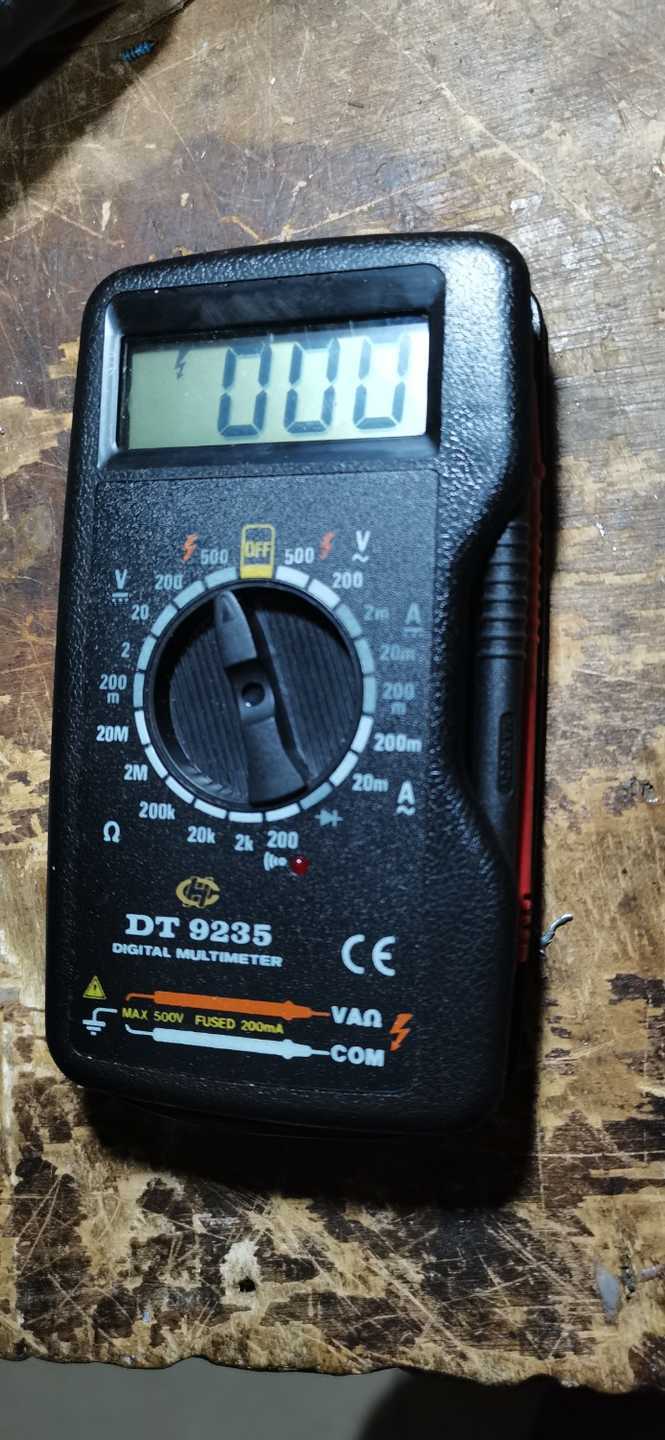

修好后的外观

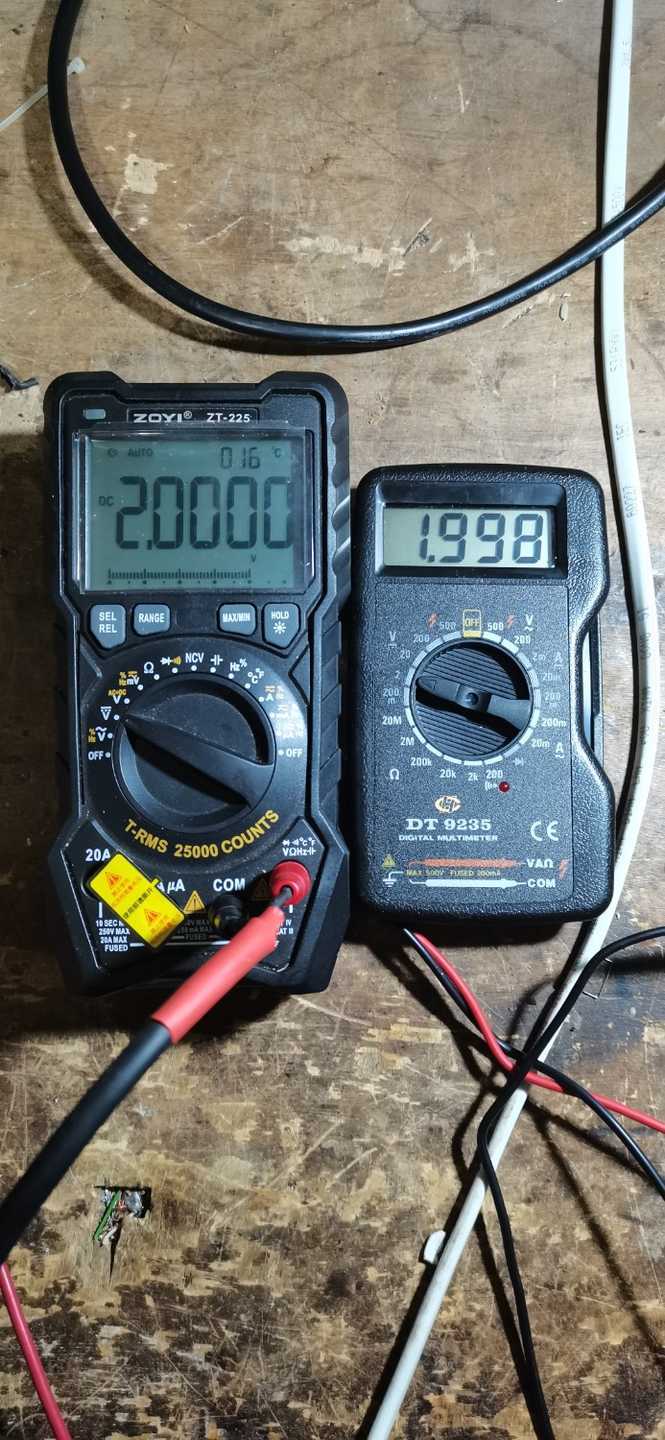

对比测试

其叔 · 发表于 2023-2-28 20:56:45

大师一出手，就知有没有；三下五除二，立等即取走。

mvwz24029819 · 发表于 2023-2-28 21:48:30

分析过程详细，有助学习，谢谢分享

争锋麦芒 · 发表于 2023-2-28 22:11:14

值得学习，大师一出手啊

乐在其中110 · 发表于 2023-2-28 22:18:58

没有扎实的理论基础，想修数字表，一个字“难”楼主图文并茂的解说了维修过程，是一篇不可多得的好文章。谢谢分享。

cdsh · 发表于 2023-2-28 22:57:13

谢谢分享

勇闯沙滩 · 发表于 2023-3-1 06:34:48

谢谢分享。

佳维 · 发表于 2023-3-1 13:34:05

感谢分享

zhangwj98 · 发表于 2023-3-1 17:35:58

谢谢分享。

wgh1027 · 发表于 2023-3-1 20:39:56

谢谢分享
