100V电压基准坏了

wgsd · 发表于 2023-3-9 16:45:51

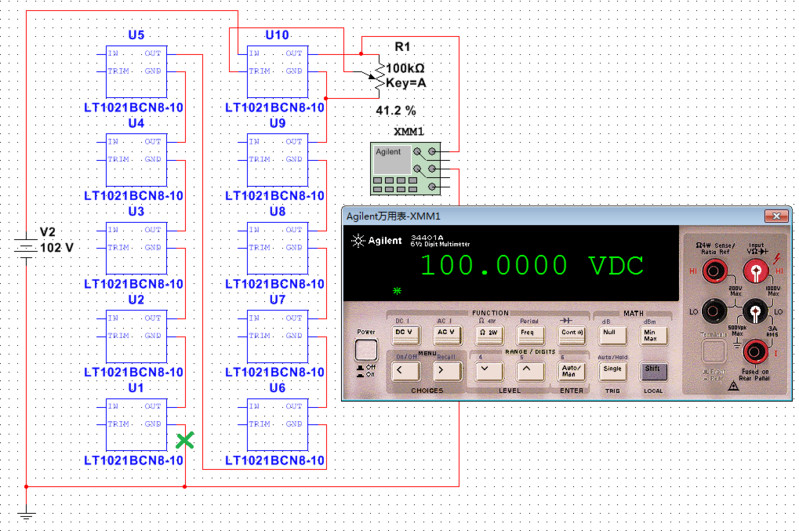

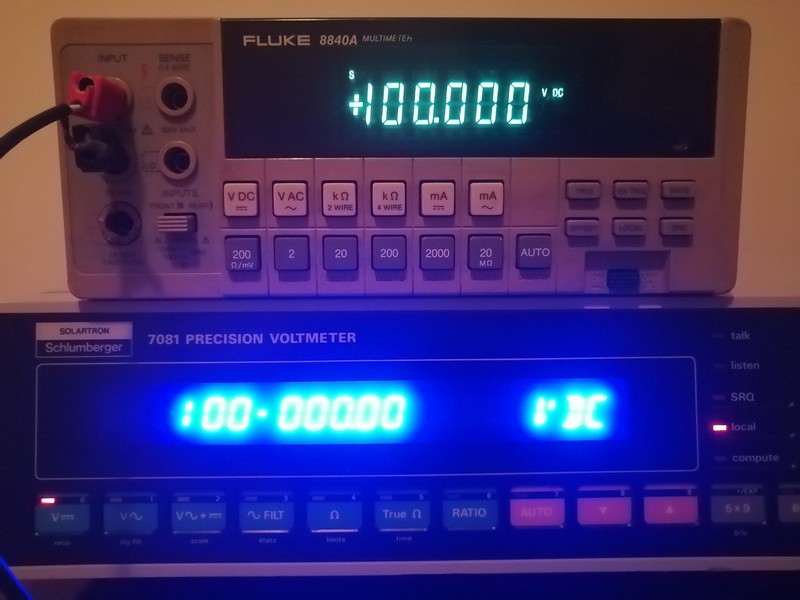

昨天想校准一下福禄克8840的100V电压档，之前是用10V校的100V档，虽然已很长时间了但现在也不超出它的最高24小时的指标。可是基准在测试过程中突然没有输出了，检测输入的102V电压正常，但输出零伏。因为是在洞洞板上搭建的（临时性的），结果发现接地的那个基准管脚开焊了，补焊后仍然没有输出。仔细测试了一下每个基准的管脚电阻，发现只有最上面基准的102V电压输入管脚与内部开路，重新换上一个电压正常了。分析原因，由于接地端开焊开路，102V电压进入基准的输入端，输出端通过万用表的内阻直接对地形成回路，压降远超其承受能力，结果击穿开路了。

fslichong · 发表于 2023-3-9 18:54:27

球球多，光数球球去了

wgh1027 · 发表于 2023-3-9 19:04:33

谢谢分享

wgh1027 · 发表于 2023-3-9 19:07:15

通过万用表内阻击穿，这个理由有点牵强。

wgsd · 发表于 2023-3-9 19:09:22

wgh1027 发表于 2023-3-9 19:07
通过万用表内阻击穿，这个理由有点牵强。

你说说什么原因？

wgh1027 · 发表于 2023-3-9 19:15:48

也许是不小心短路一下吧

wgh1027 · 发表于 2023-3-9 19:26:07

102V电源直接接稳压器输入端也有安全隐患，之间串个电阻是否安全一点？

勇闯沙滩 · 发表于 2023-3-9 19:43:25

学习学习。

wgsd · 发表于 2023-3-9 20:12:48

wgh1027 发表于 2023-3-9 19:15
也许是不小心短路一下吧

两线引线头相距有10cm怎么短路，接地不开路最上面的芯片承受的电压不超12V，接地开路了承受多少电压？

atz123 · 发表于 2023-3-9 20:17:26

学习学习
