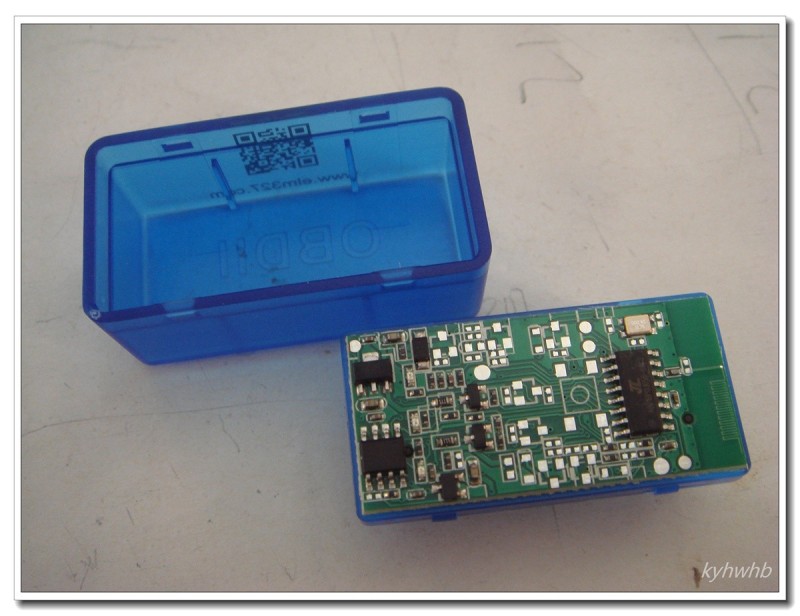

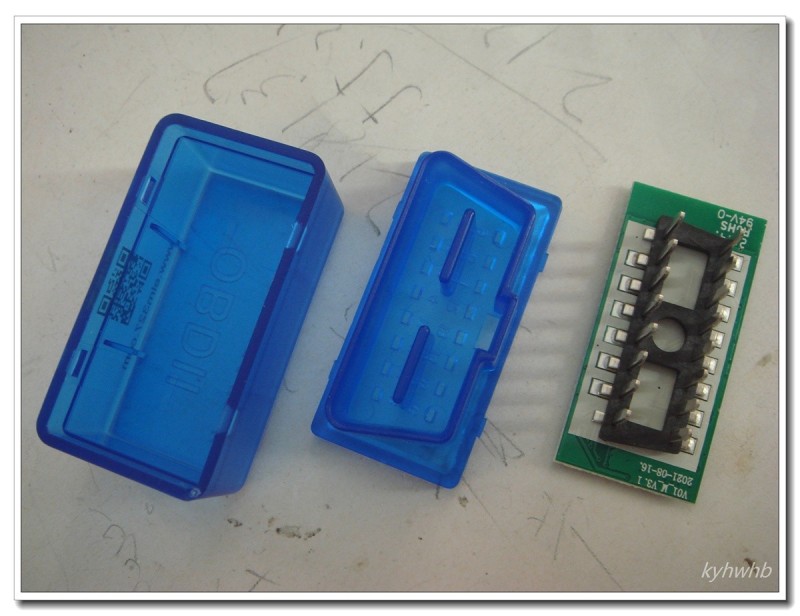

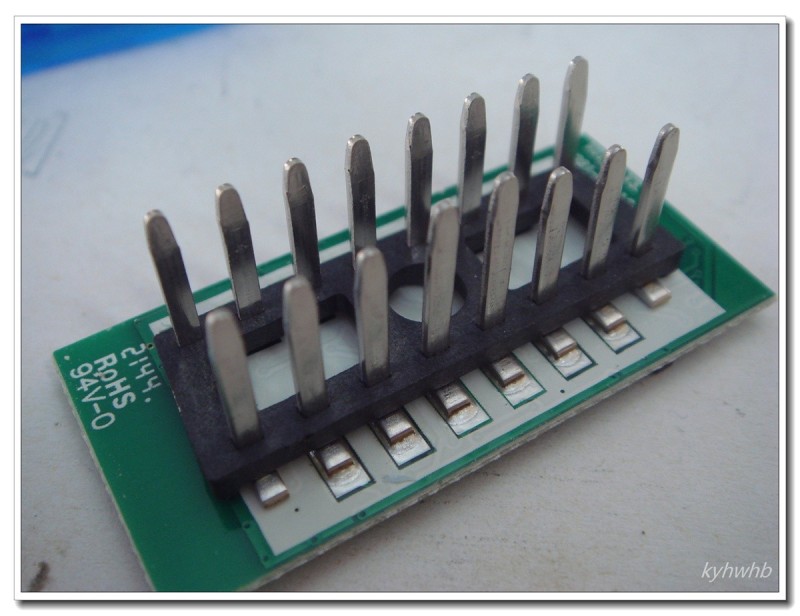

OBDII汽车故障诊断仪拆解简测

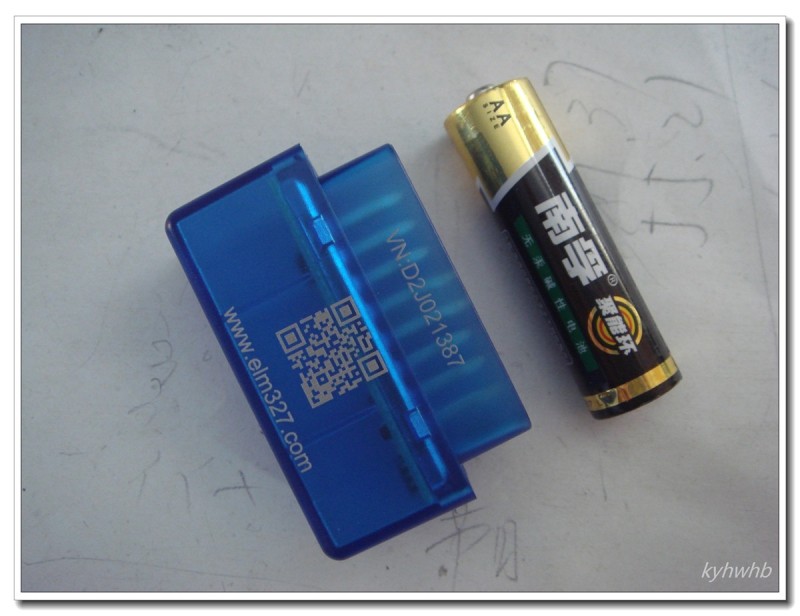

这款OBDII汽车故障诊断仪2022年购于某宝

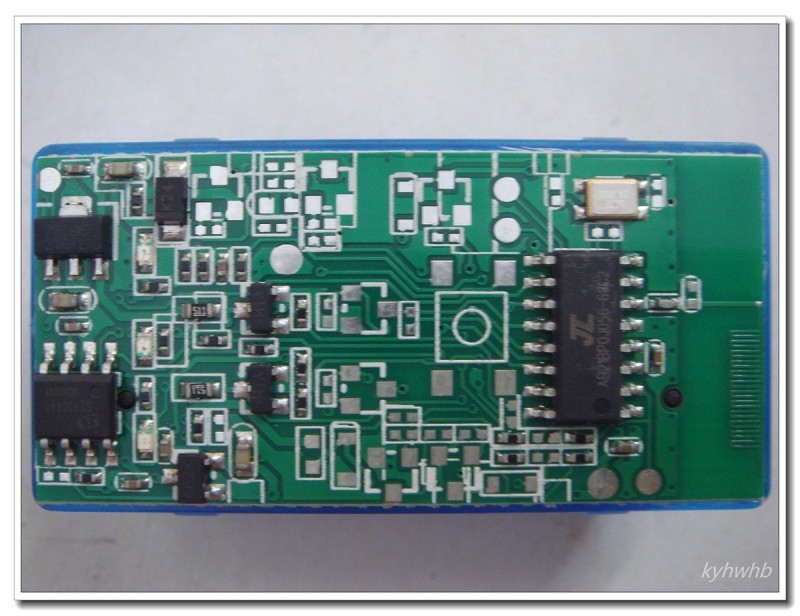

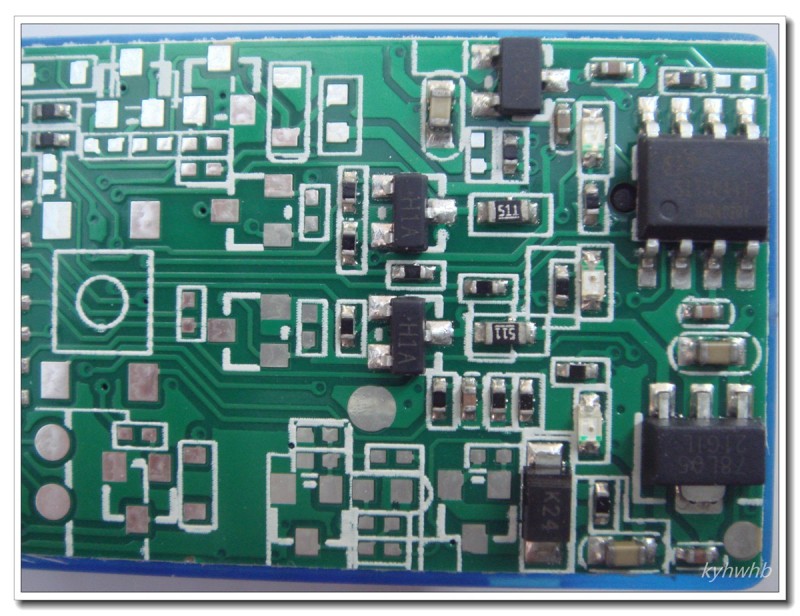

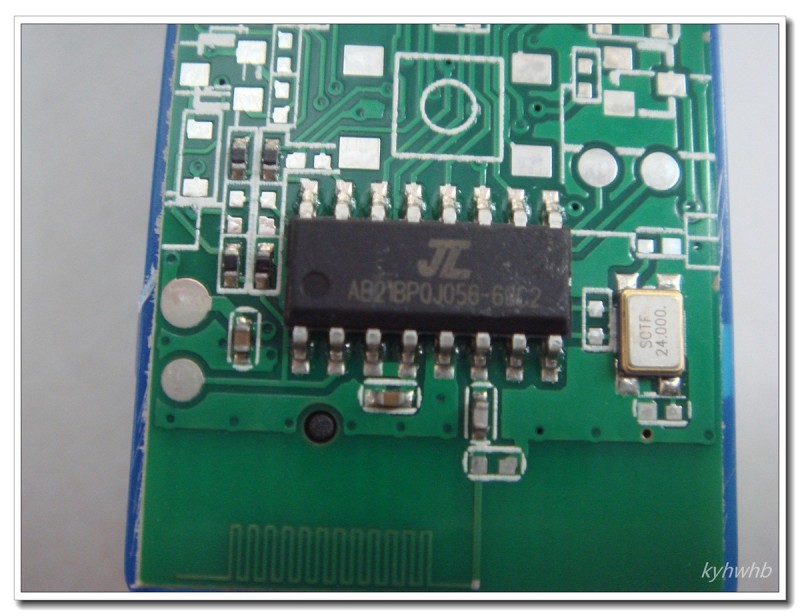

杰理的蓝牙芯片

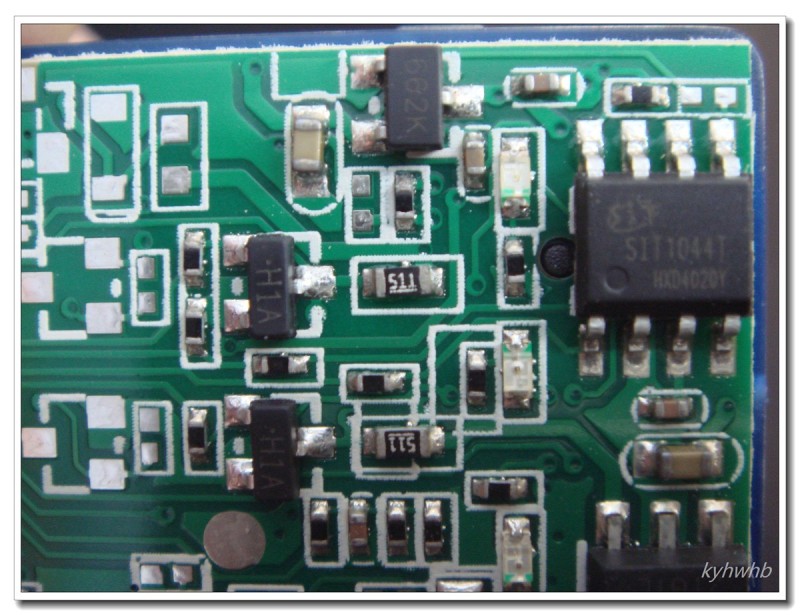

SIT1044T，总线收发芯片

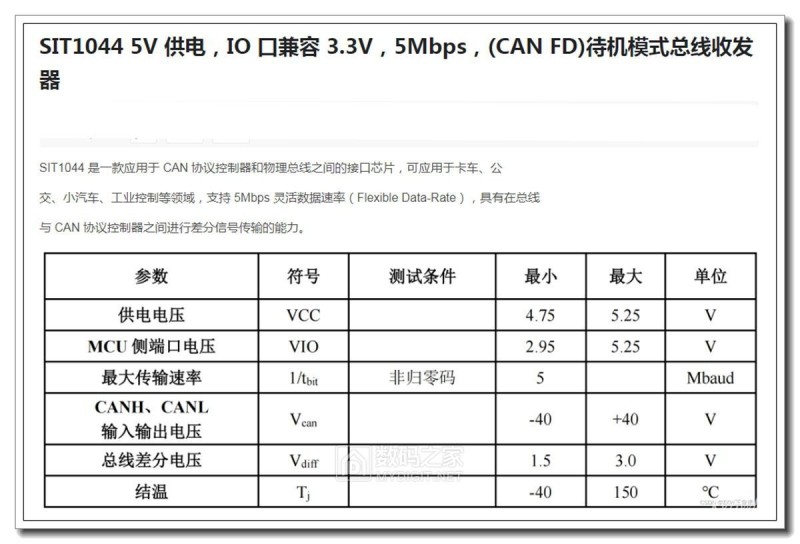

特点：完全兼容“ISO 11898-2:2016”标准 ;内置过温保护;总线端口±40V 耐压; 驱动器（TXD）显性超时功能; 带远程唤醒功能的低功耗待机模式; SIT1044T/3 I/O 电压范围支持 3.3V 和 5V MCU; VCC 和 VIO 电源引脚上具有欠压保护; 高速 CAN，支持 5Mbps （CAN FD）（灵活数据速率）; 高抗电磁干扰能力;未上电节点不干扰总线; TXD 至 RXD 典型环路延时小于 100ns; 支持 HVSON8 / DFN3*3-8，小外形，无引脚封

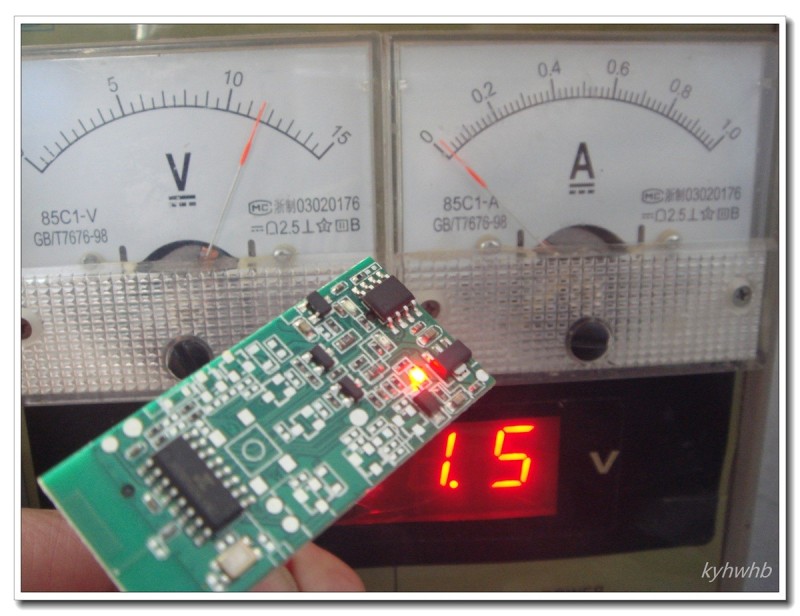

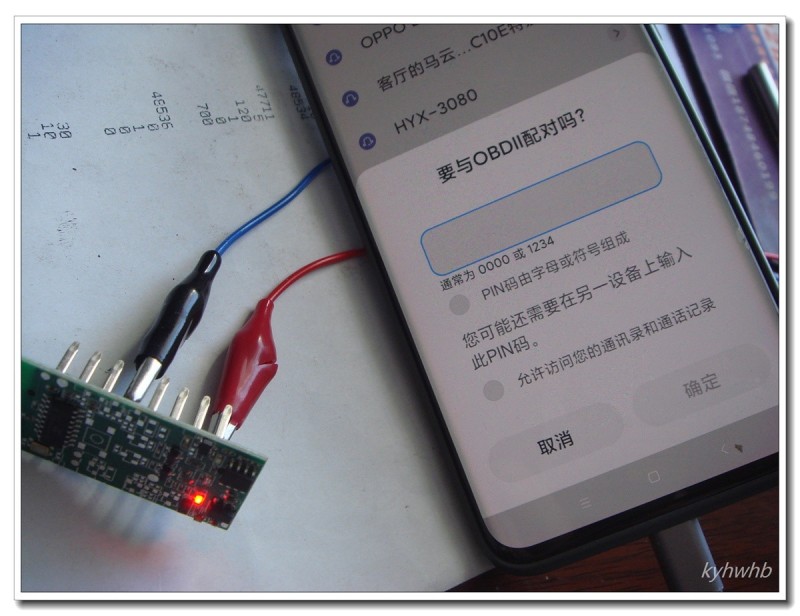

外接12V电源试试，手机可以发现



待机电流很小

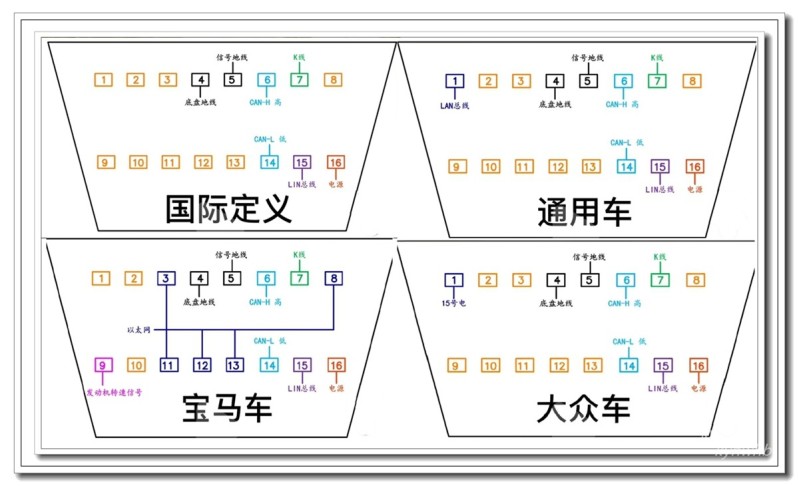

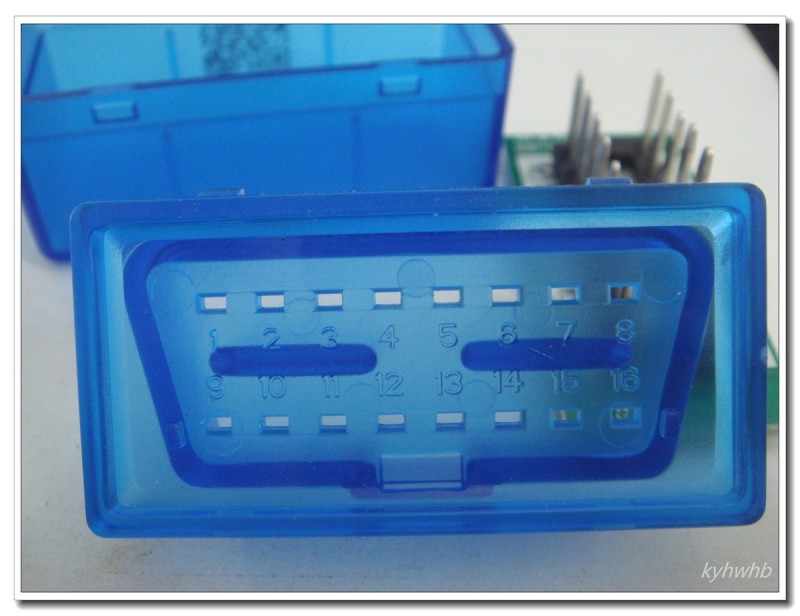

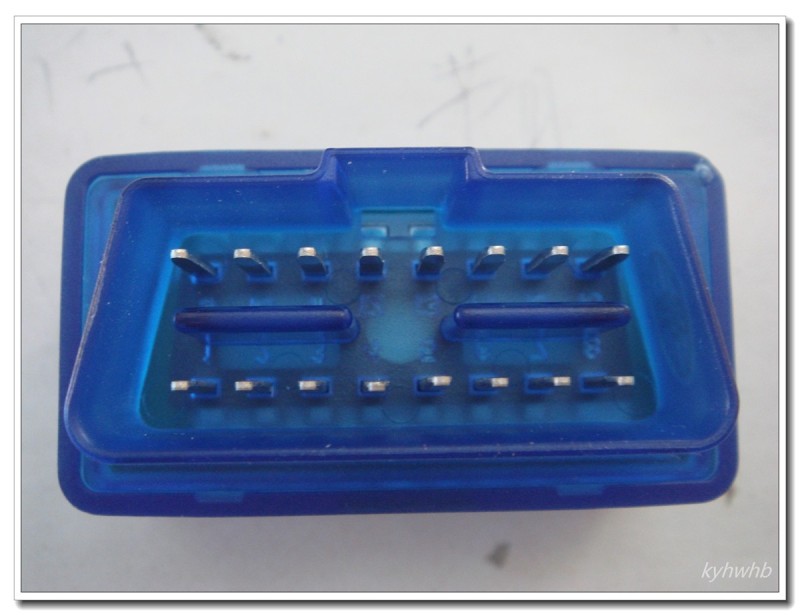

OBD引脚定义，来源网络仅供参考

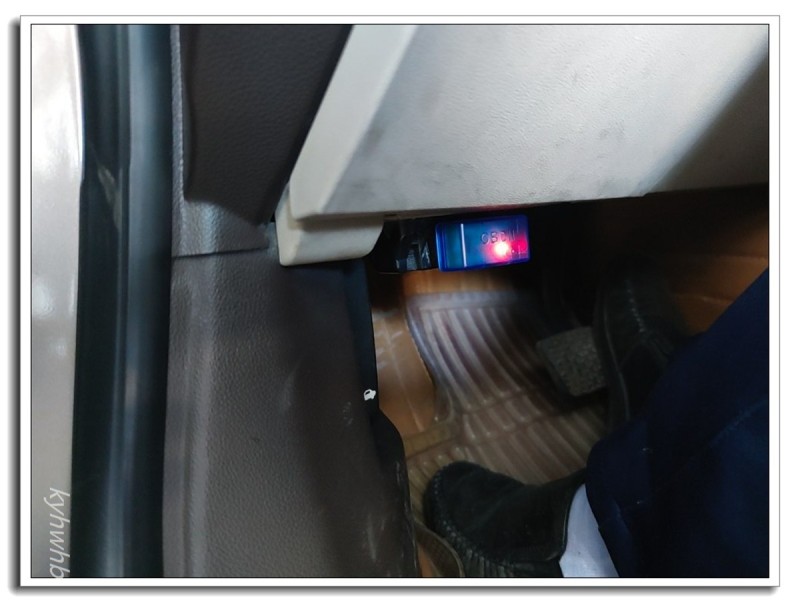

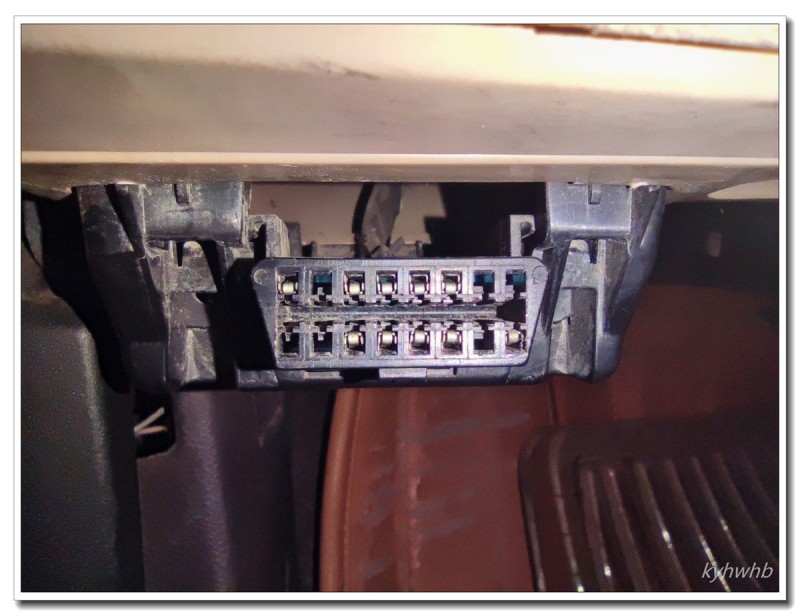

2011款别克君威的OBD接口

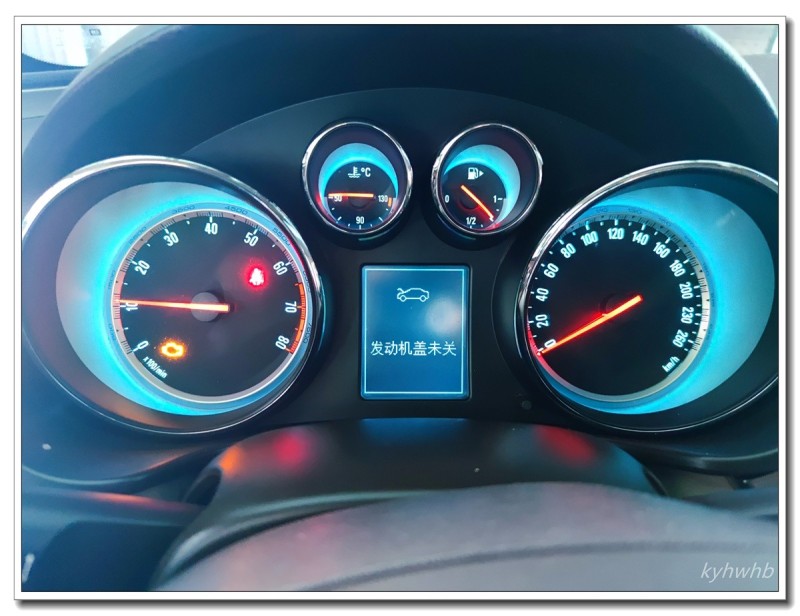

故障灯亮----发动机随机熄火等故障

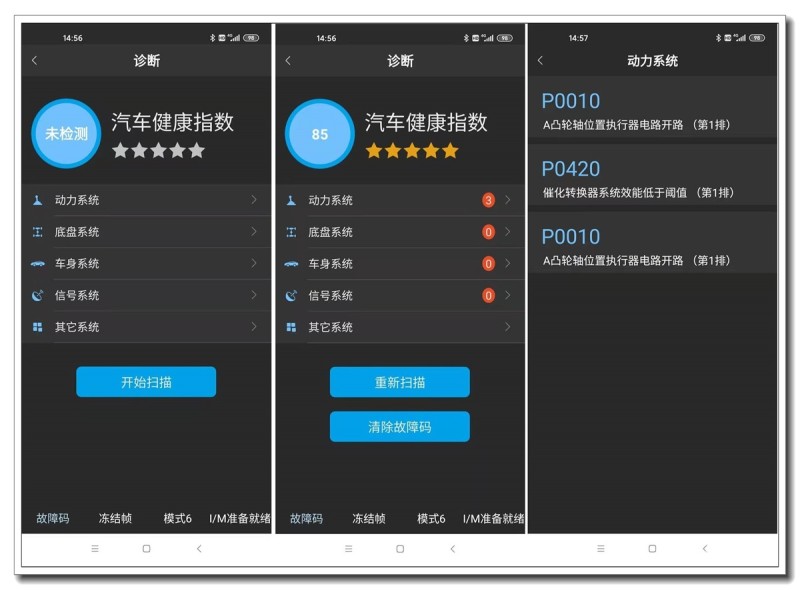

OBD Home软件检测，出三条故障码




国产车，支持年份一般在2010年之后；合资车，支持年份一般在2008年之后，进口车，支持年份一般在2006年之后。

好多年前也买过一个。感觉稳定性差
   蓝牙经常断联 APP 无反应。。
