多档固定式电压电流基准源 DT830-VAR 2020B使用说明书

简介:
   DT830-VAR 2020B 电压电流基准源是由DT830仪表爱好者网站自主研发的针对五位半以下精度万用表、电压表、电流表、电压电流表头等设计的电压、电流基准源。能同时输出基准电压与基准电流。
电压分：低、中、高三种直流电压,共20档电压。
电流共17档。
工作原理是采用先标定，后查表的方式进行。
其中电流基准还可以简单的DIY扩展出简易电子负载功能。


电压输出值：
低电压：1mV、2.5mV、5mV、10mV、25mV、50mV、100mV、250mV、500mV、1V
中电压：2.5V、5V、7.5V、10V、15V、20V
高电压：25V、50V、75V、100V


电流输出值：5μA、10μA、25μA、50uA、100μA、250μA、500uA、1mA、2.5mA、 5mA、10mA、25mA、50mA、100mA、250mA、500mA、1A


电源：交流220V供电，内部使用一个30W双12V交流变压器为整机供电。


使用说明：

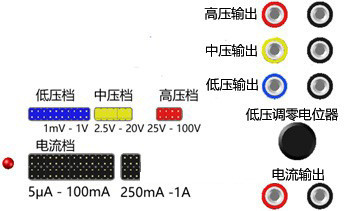

前面板示意图

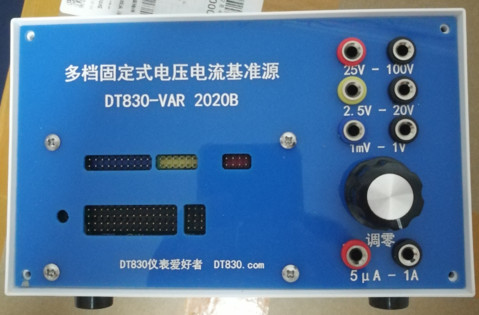

前面板 三个并排的长方形孔为 低、中、高电压档位切换位置，用来切换电压的档位，低、中、高电压可同时输出，其中低压档位还可以随意组合档位。
电压档 从左到右排列顺序：低压  1mV、2.5mV、5mV、10mV、25mV、50mV、100mV、250mV、500mV、1V
中压 2.5V、5V、7.5V、10V、15V、20V  高压：25V、50V、75V、100V


两个并列的长方形孔为电流档位切换位置，从左到右排列顺序：5μA、10μA、25μA、50μA、100μA 、250μA、500μA、1mA、2.5mA、5mA、10mA、25mA、50mA、100mA、250mA、500mA、1A


前面板其它输出端子等请参照图片中文字说明。

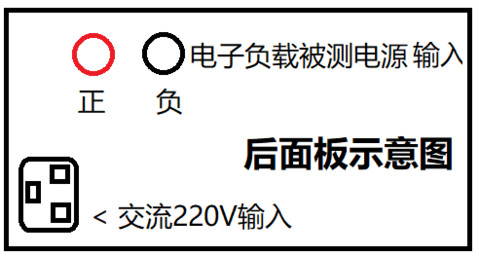

后面板示意图


后面板左下角为220V电压输入插座，除了这个插座外，还有红与黑香蕉座，这是用来扩展简易电子负载的，需要自行DIY连接，使用时前面板千万不要接电流表，否则会有内外两路电源输入到基准源的造成损坏。

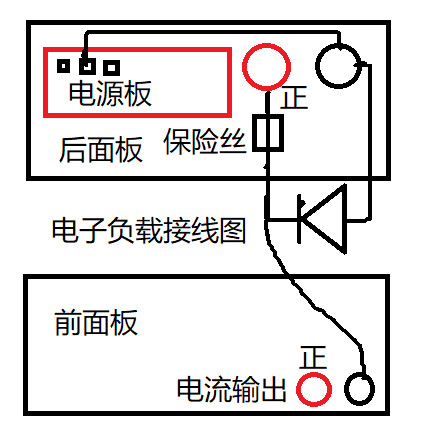

扩展简易电子负载连线图

电子负载接线图中，上部份是后面板内部图，下部份是前面板外面图，黑香蕉座代表负极，接到电源小板上电源端子的中间，红香蕉座经过保险丝连接到前面板的黑香蕉座。
请记住一定要增加MOS的散热片，并增加防接反保护电路（一个3A保险丝，一个6A10二极管）。

基准电路板背面图



机箱内前面板装的是基准电路板，基准电路板背面有一些输出端子，这里将分别介绍：

8P电源线：与电源板连接的8针 VH3.96白色座，取各种不同的供电用。
V3：高压输出端子（红色），左负，右正
V2：中压输出端子（黄色），左负，右正
V1:  低压输出端子（蓝色）上正，下负
P：调零电位器端子。
M：MOS管连接端子
A：电流输出端子，上正，下负

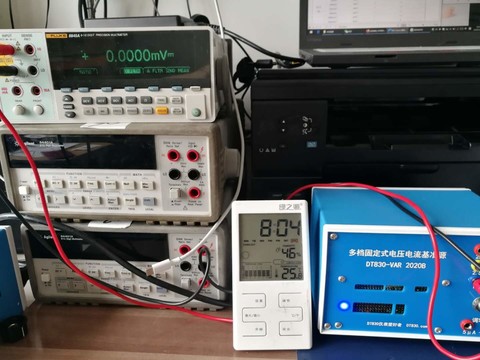

低压调零说明：
标定数据时，都是调零后才标定的，所以使用前需要调零。低压档不需要插任何跳线帽，将万用表接到低压输出端，调节前面板电位器使万用表显示 0V 或 0mV即可。


档位跳线说明
所有的档位短路时，都是从上至下短路两根排针的，其中电流档有4针，需要分别短路上面两个，下面两个，请看下面的示意图。
