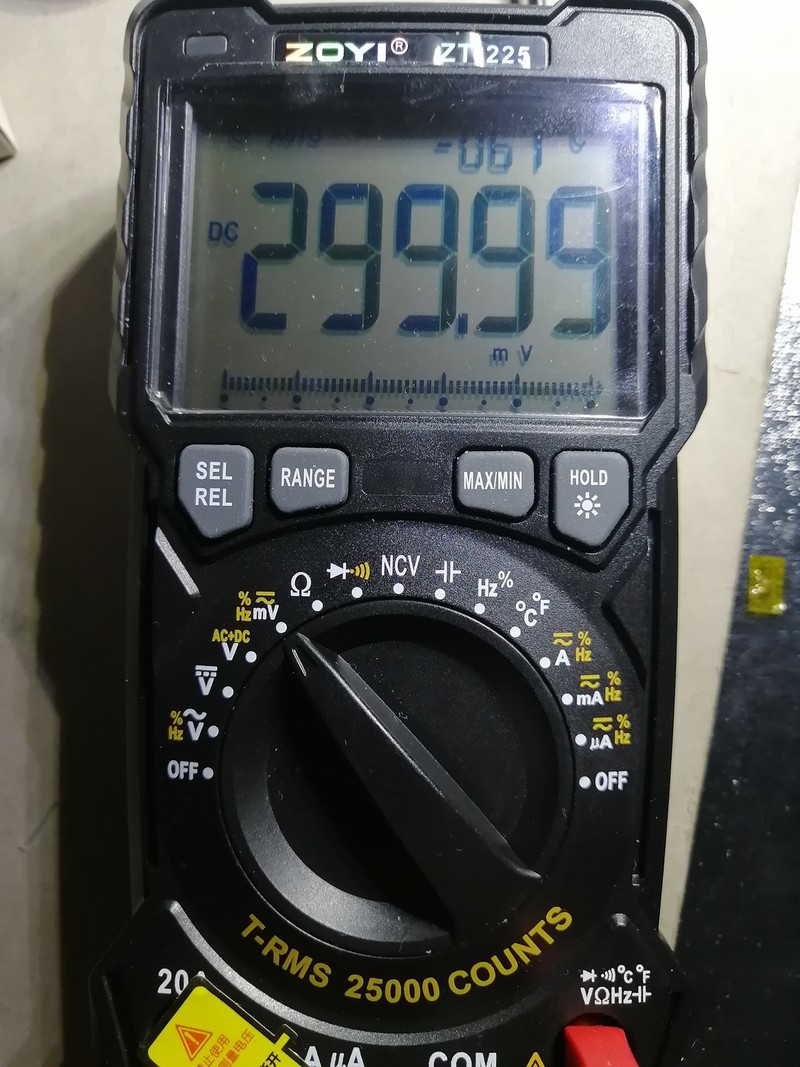

众议的4位半225万用表可以说把0660芯片用到了极限，不过爱动手的你还可以改善一下它的温漂。225第一让网友新奇的是它超越了219、5566等几款4位半仪表的显示，来到了25000上限，也更让好奇的网友想是否能像3位半那样6000、9999似的压榨发挥。我也是带着这样的心理开始折腾。 读出24C信息后，改变了它的上限换档数据到62000，通电测试结果最高显示29999，怀疑软件有限制，但是继续加大输入电压到62000以上，可以正确的切换到高位档，那为什么显示不了呢？马上查阅一下0660芯片的说明书，介绍说内建超过14位的ADC，所以不可能转换60000的16位信息吧，15位是32768，能显示29999已经不错了。考虑25000与29999差不多，于是又改回到了原有设置。
另外该表的温漂虽然大多数情况下不超说明书的标准，但如果使用的环境温度跨度较大，对于4位半显示的表，最好使用8069A及以上档次的基准，8069D就差了些，满量程会有两位数的误差，失去了4位半的意义（即便是不超过标准误差）。我手中这块225，在20°多点的温度时精度非常好，当温度接近40°时会增加十几个字的温漂。手中正好有MAX6190A基准，温漂2ppm/C°（最大5ppm），于是就给225换上了。结果40°时又负了9个字，分析是分压电阻的温漂，马上测试基本量程（因几乎不受分压电阻影响），从8°到34°只漂了不到5ppm（包括芯片温漂）。
接下来就是如何抵消电阻的温漂，当然影响最大是10M的电阻，找遍了手中的电阻也没找到合适的，最后用一只10K的热敏电阻幷连一只36K的贴片电阻，串入10M电阻补偿解决。

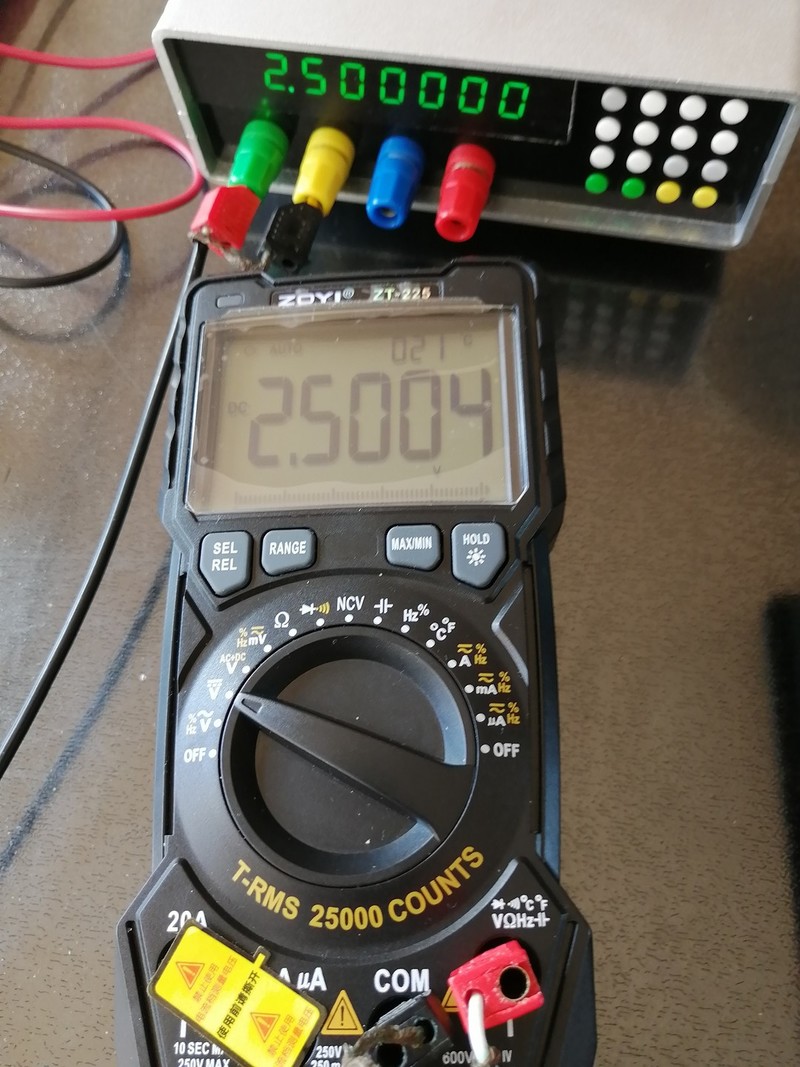

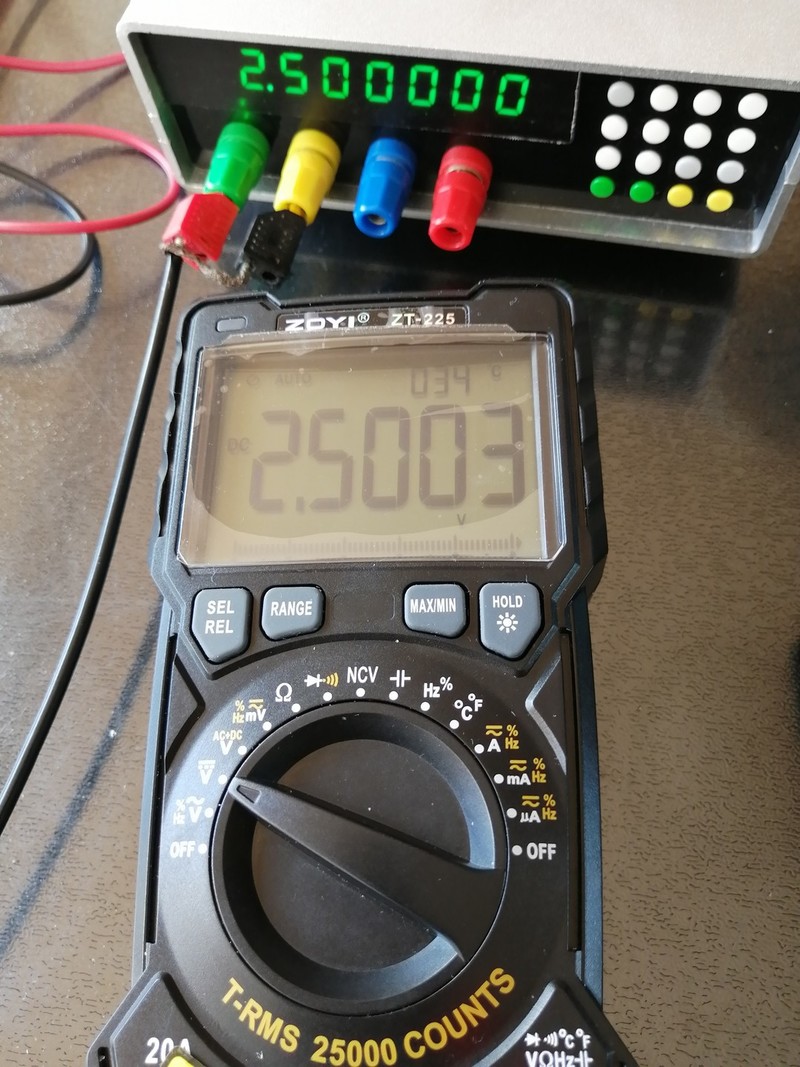

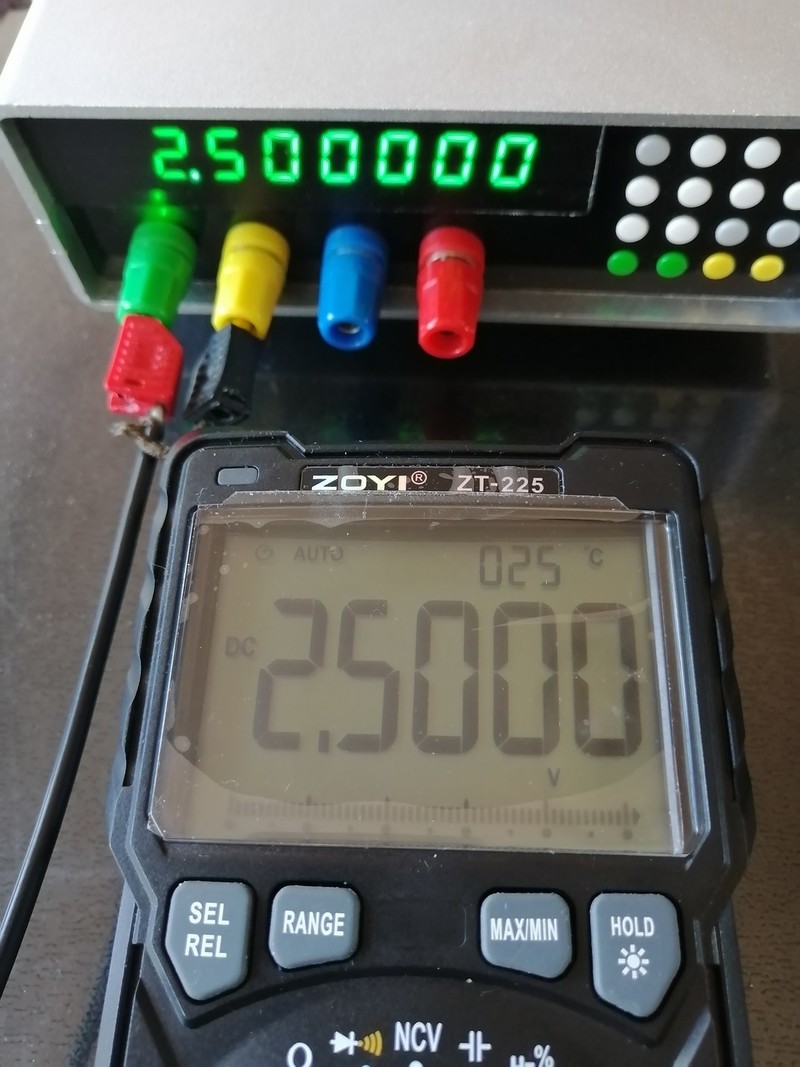

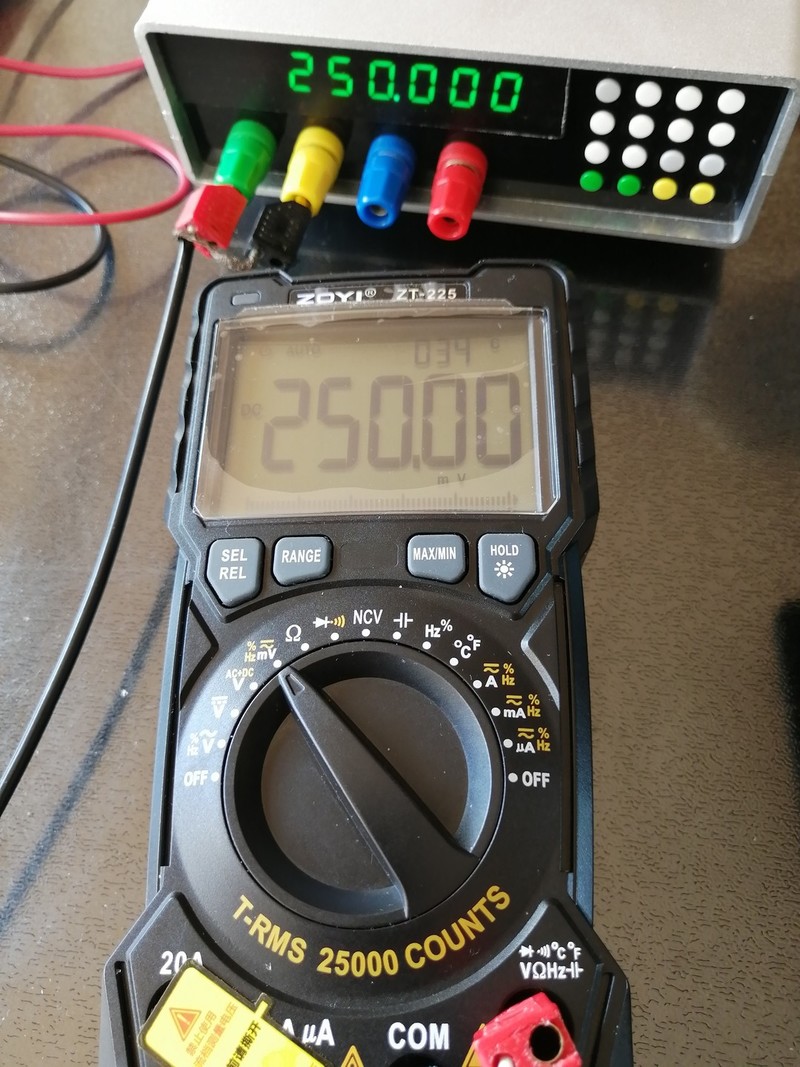

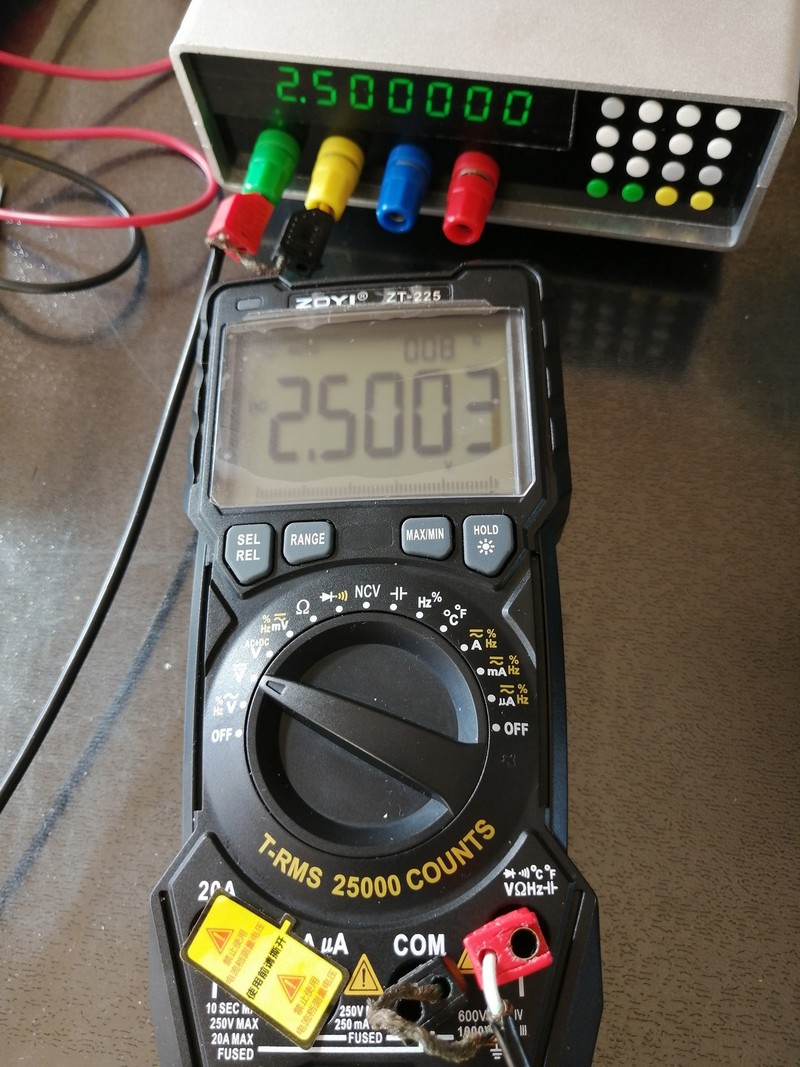

这是补偿后的温漂测试

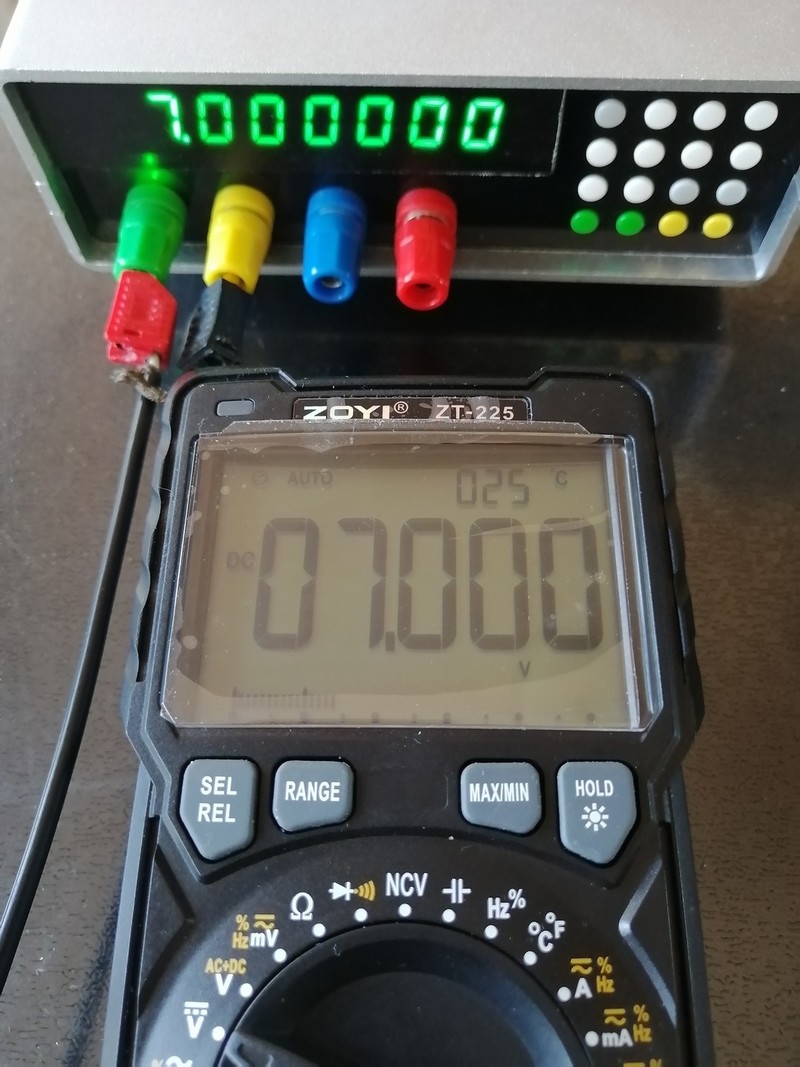

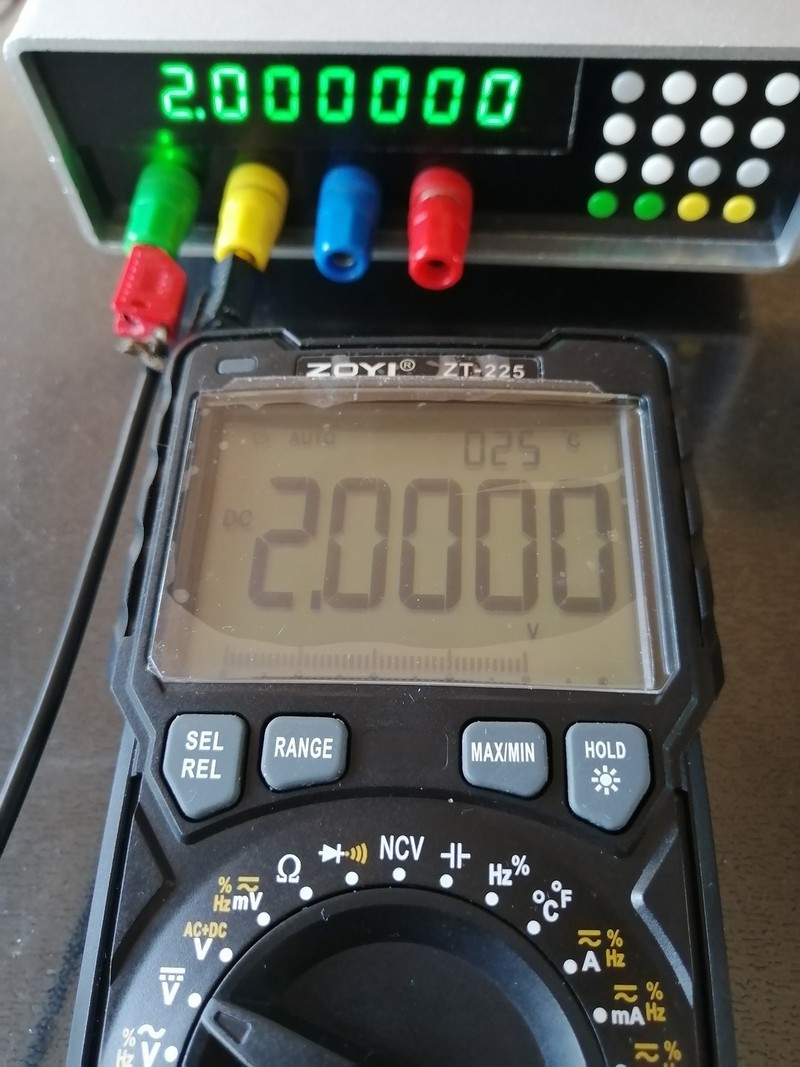

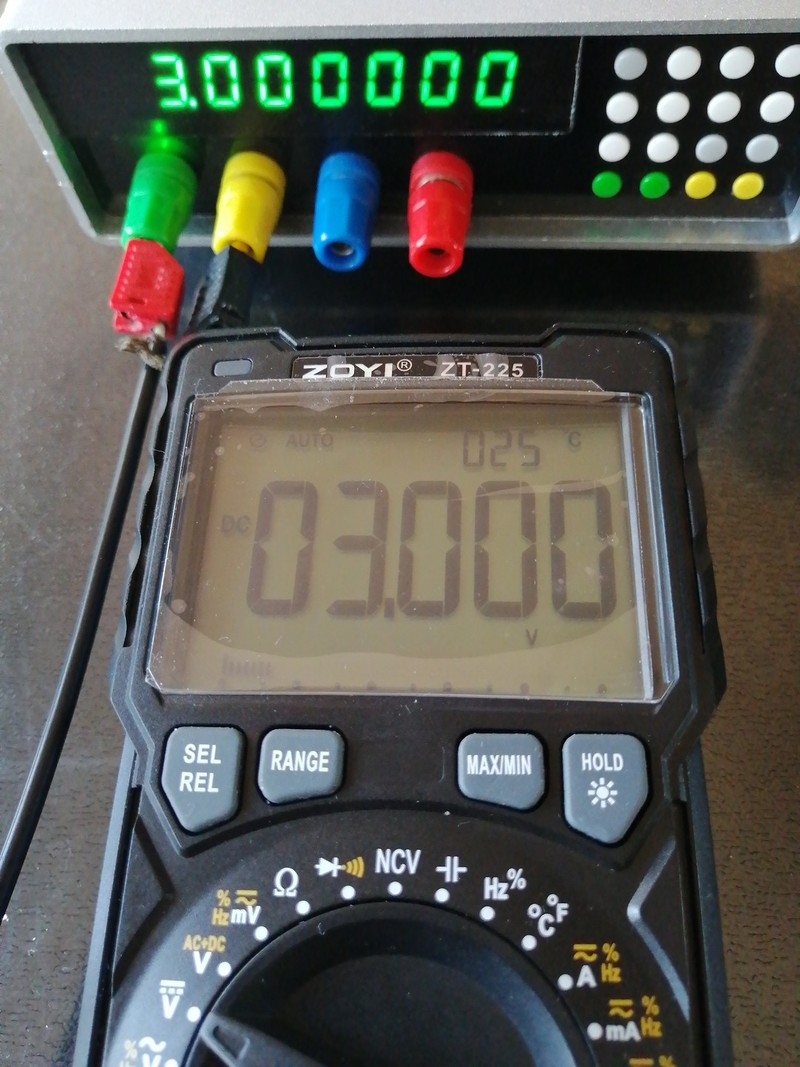

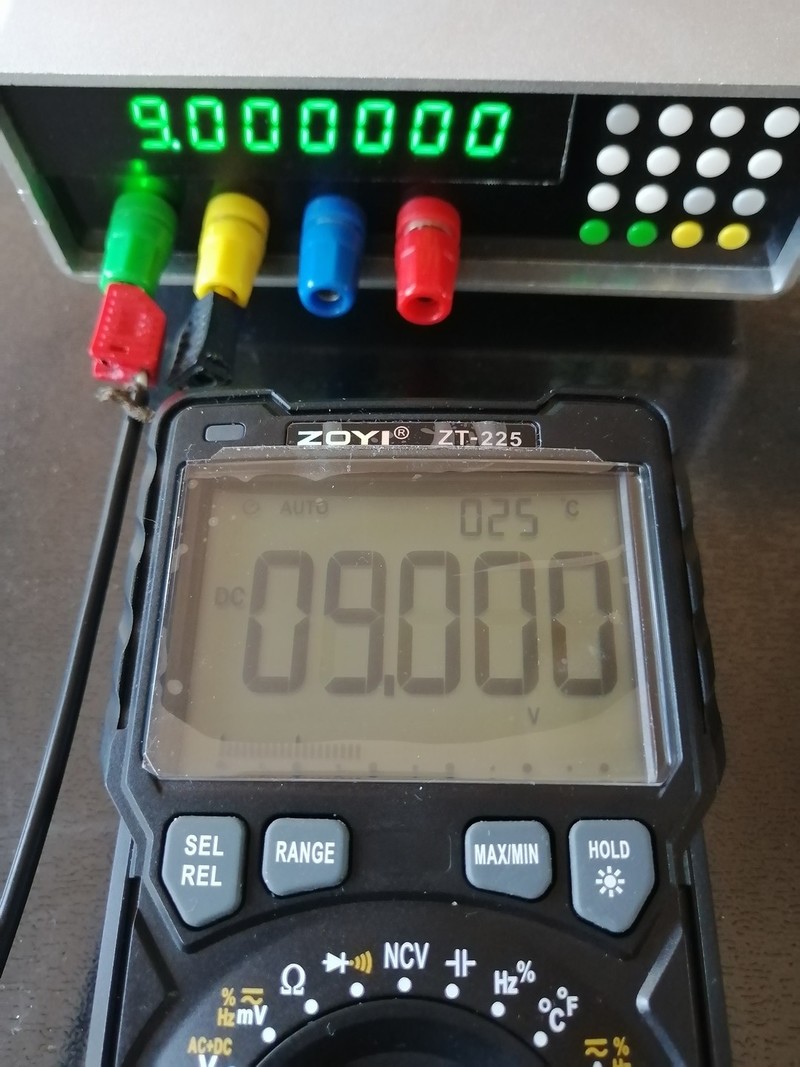

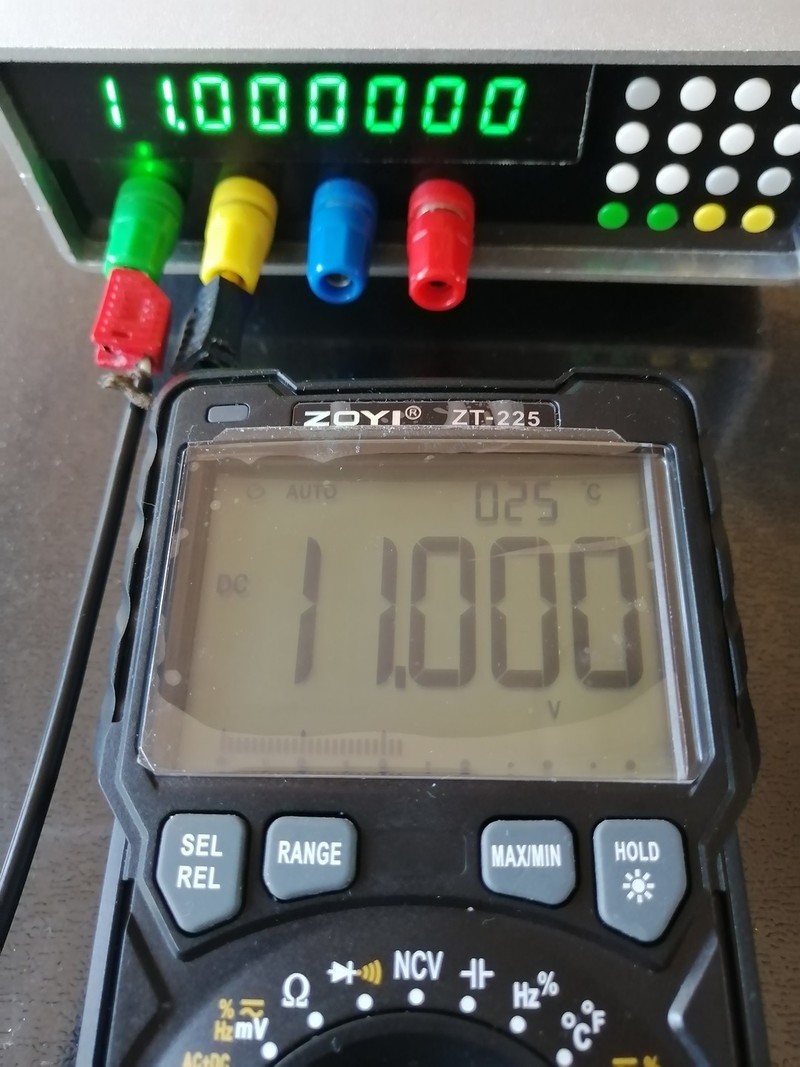

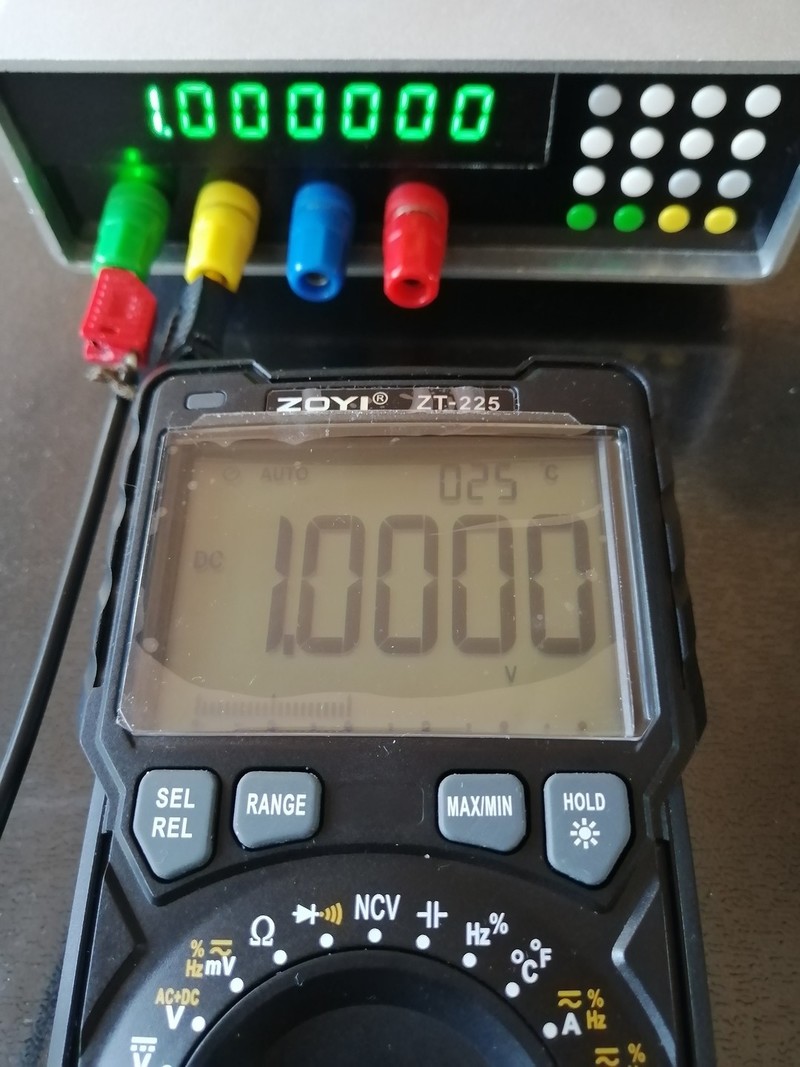

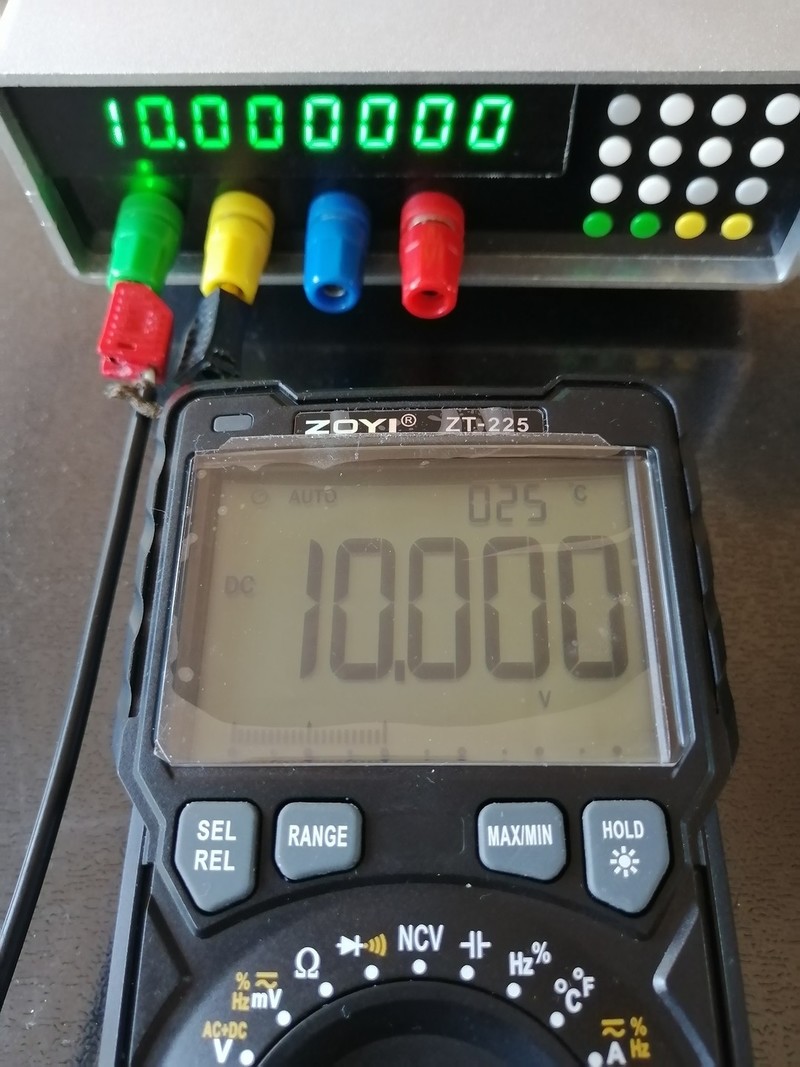

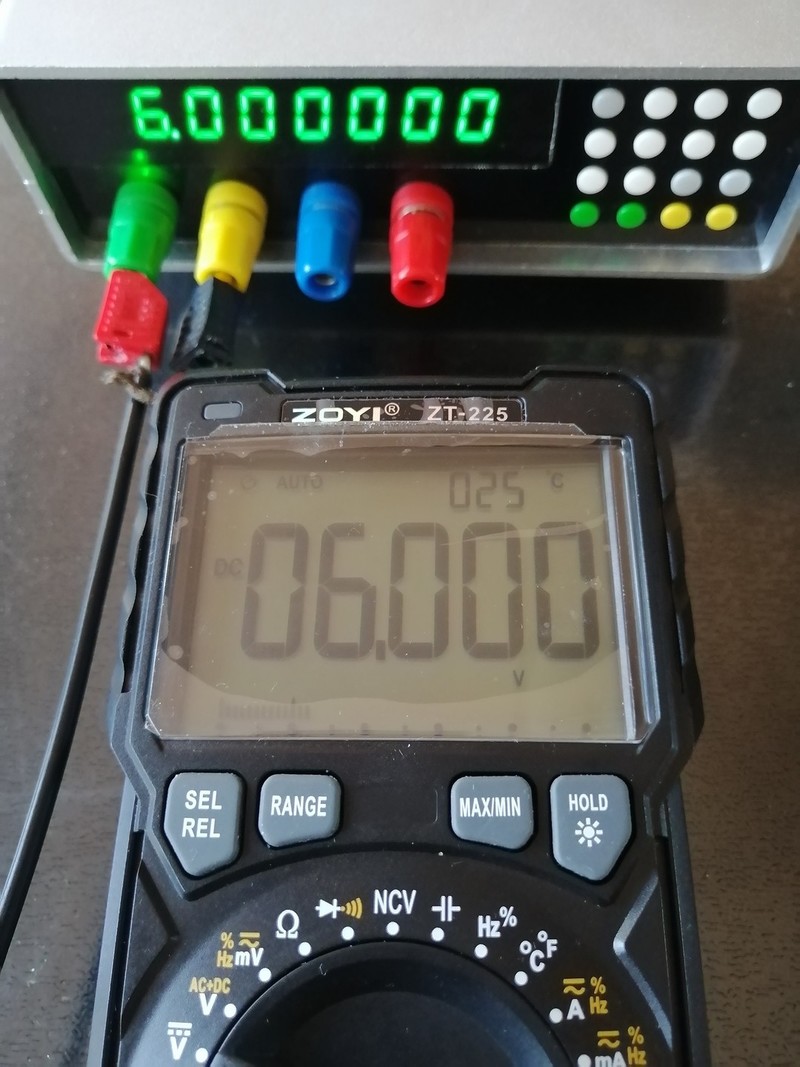

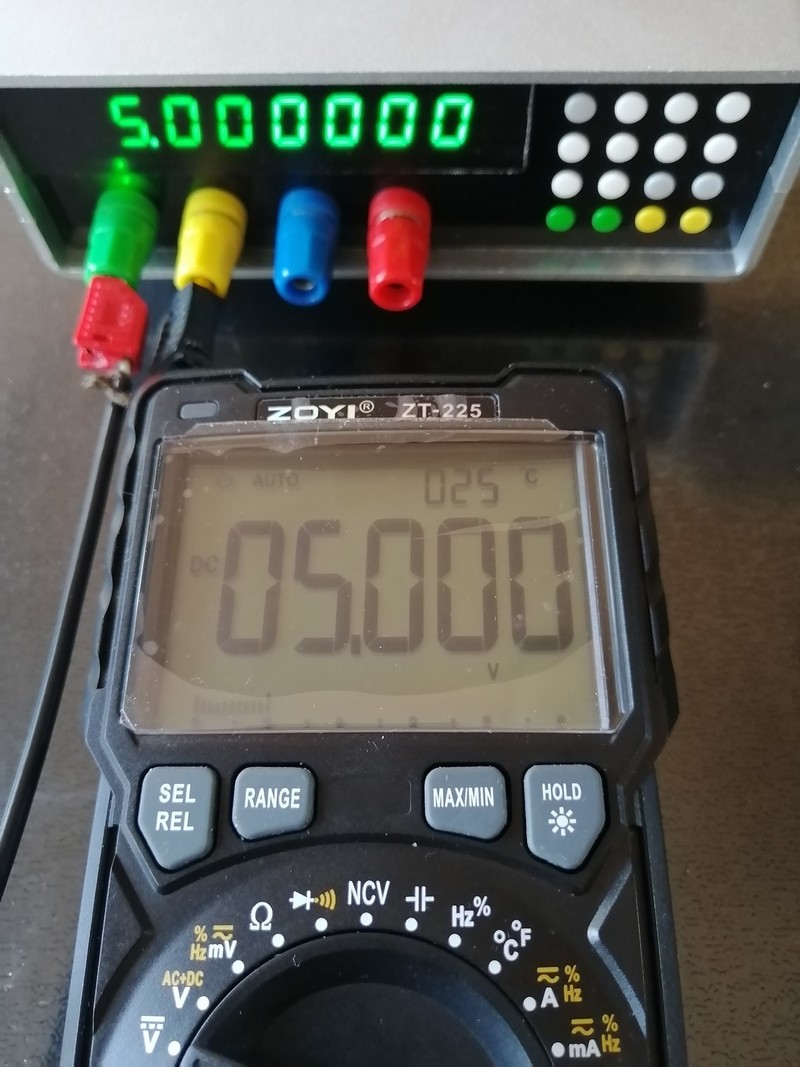

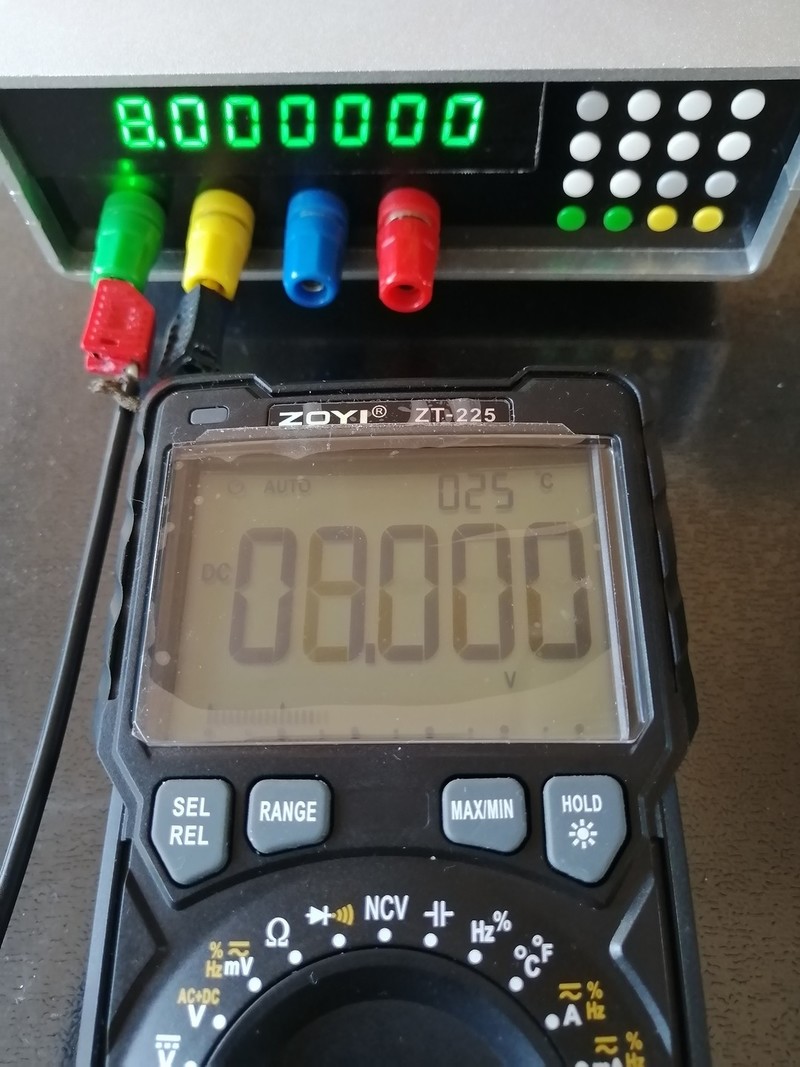

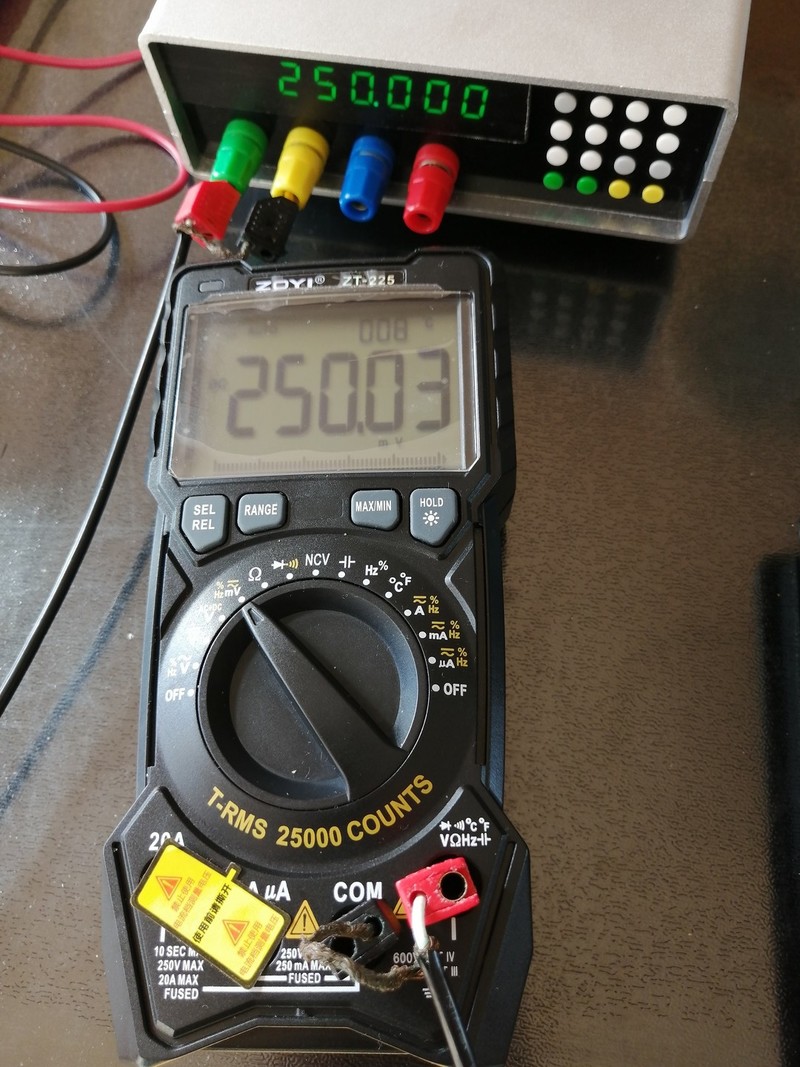

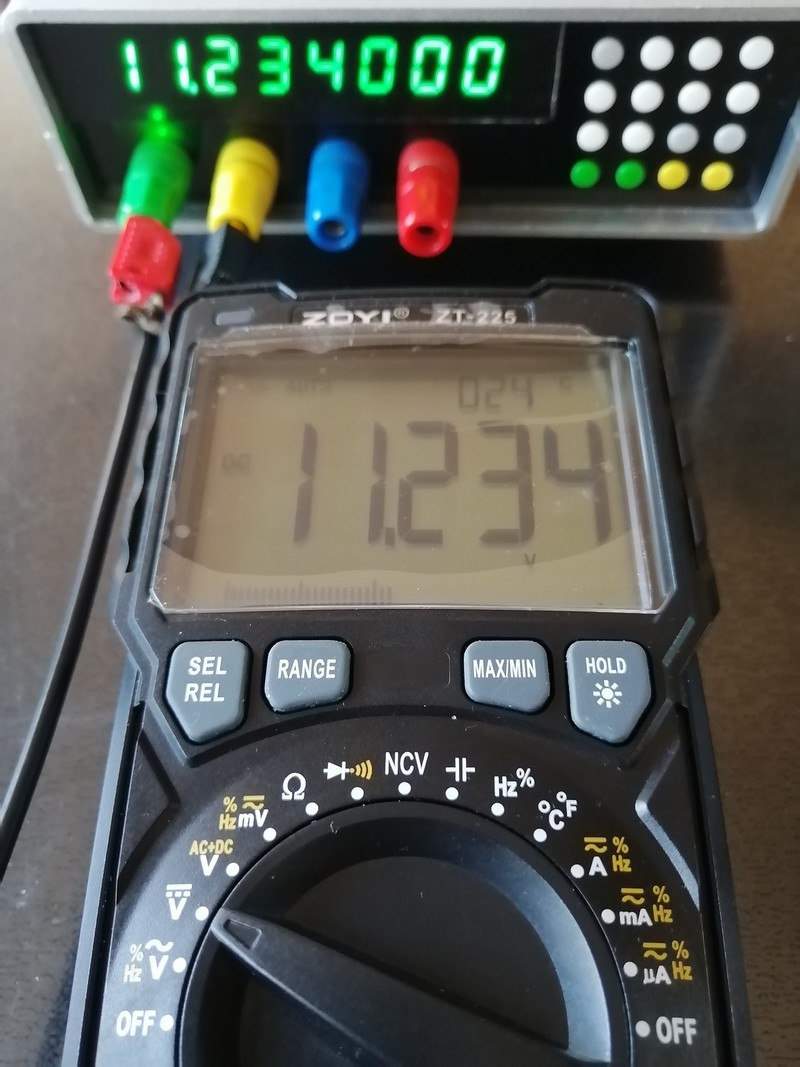

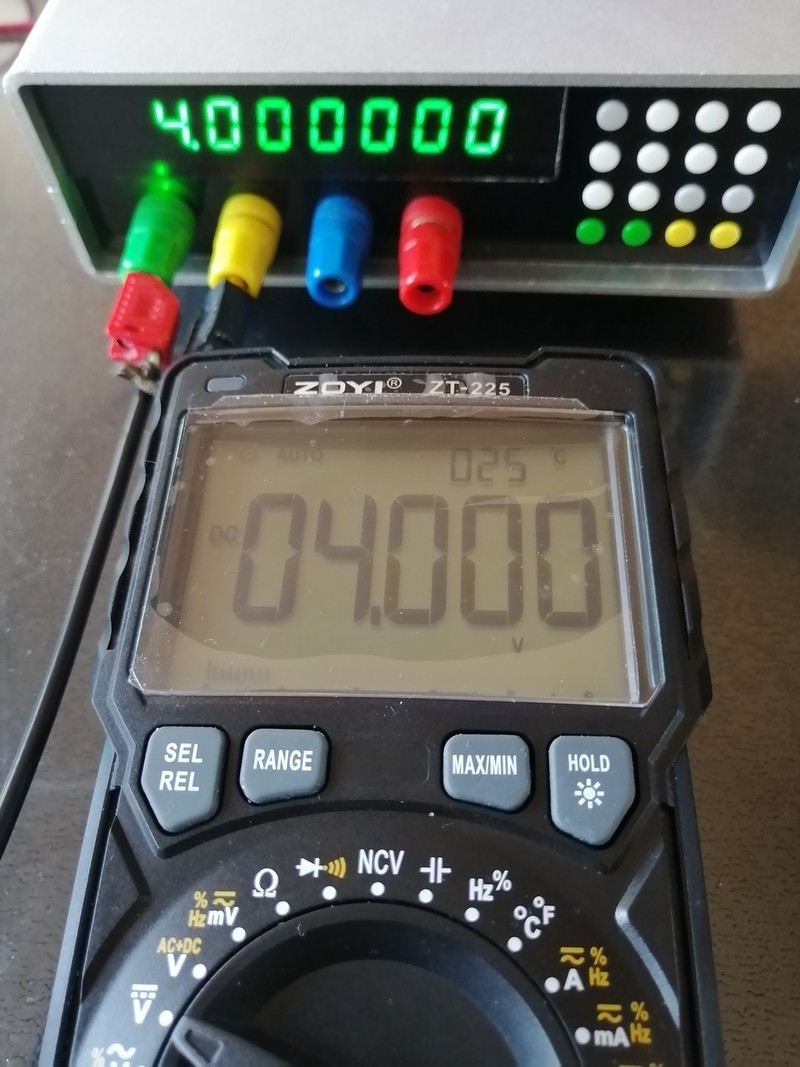

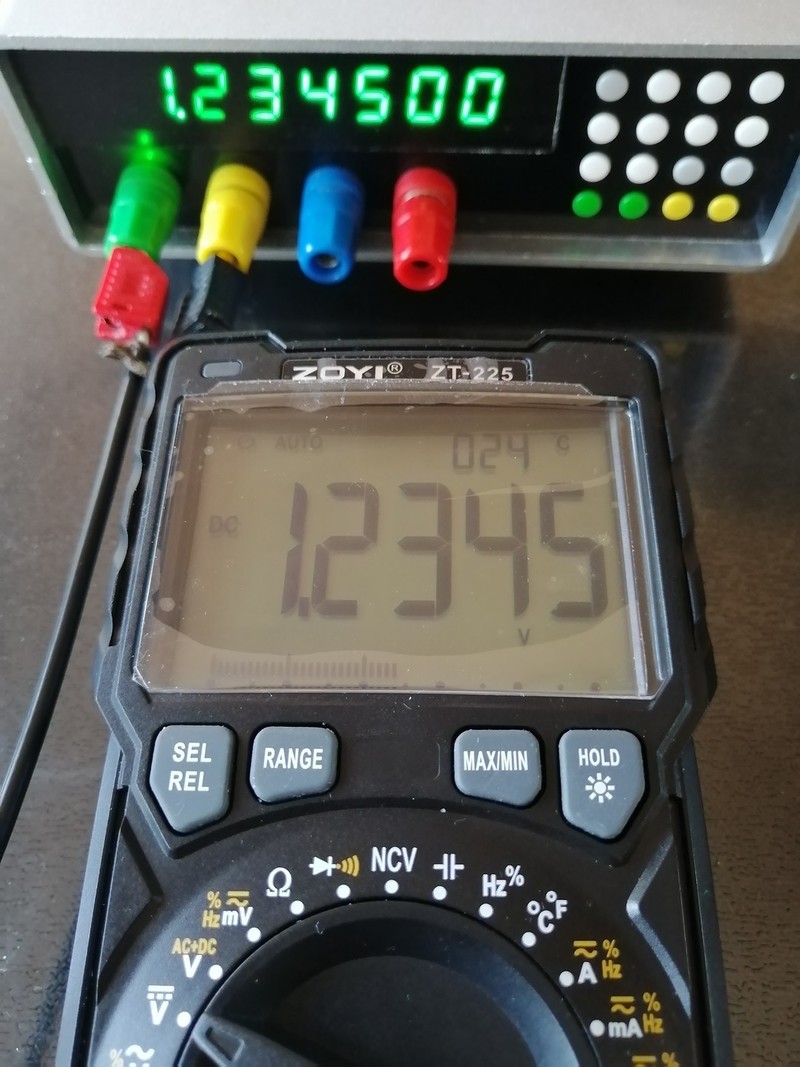

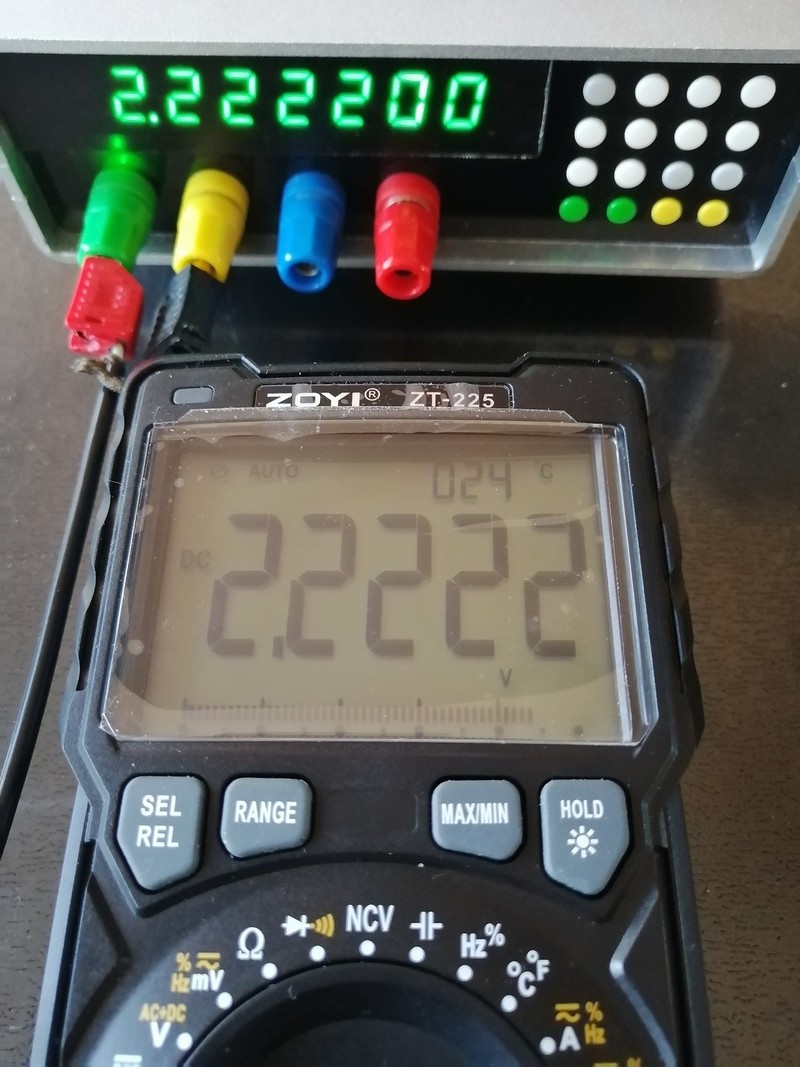

这是校准后的测试

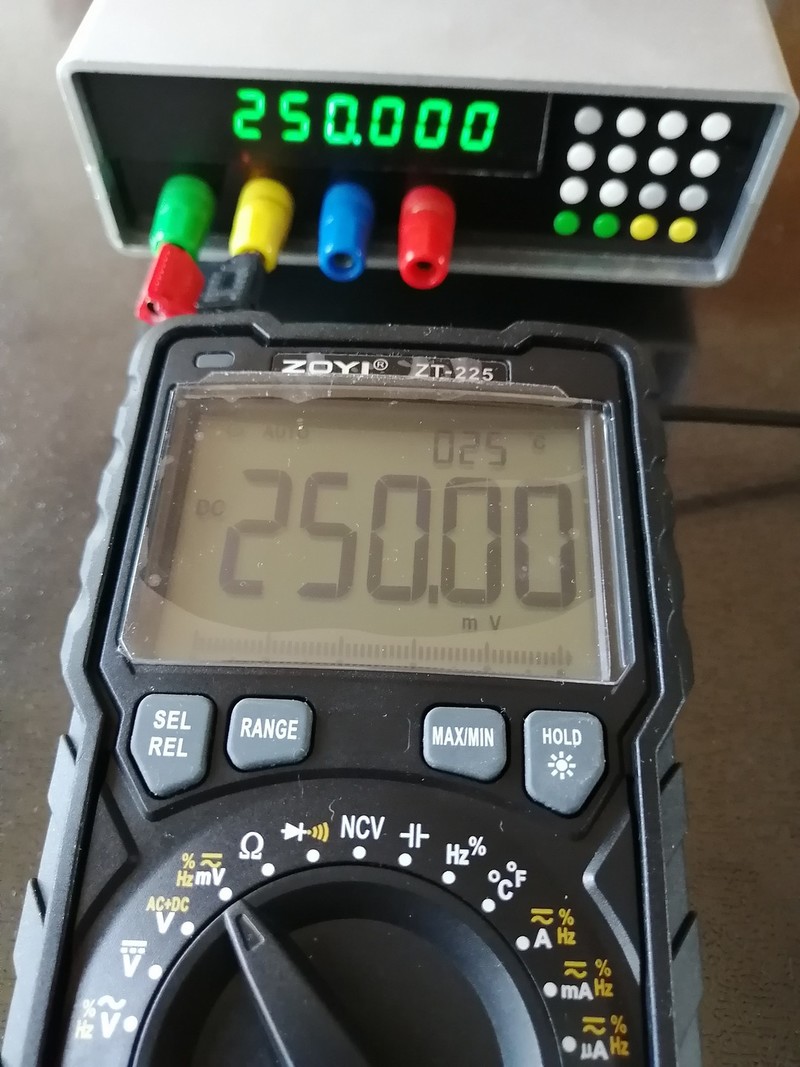

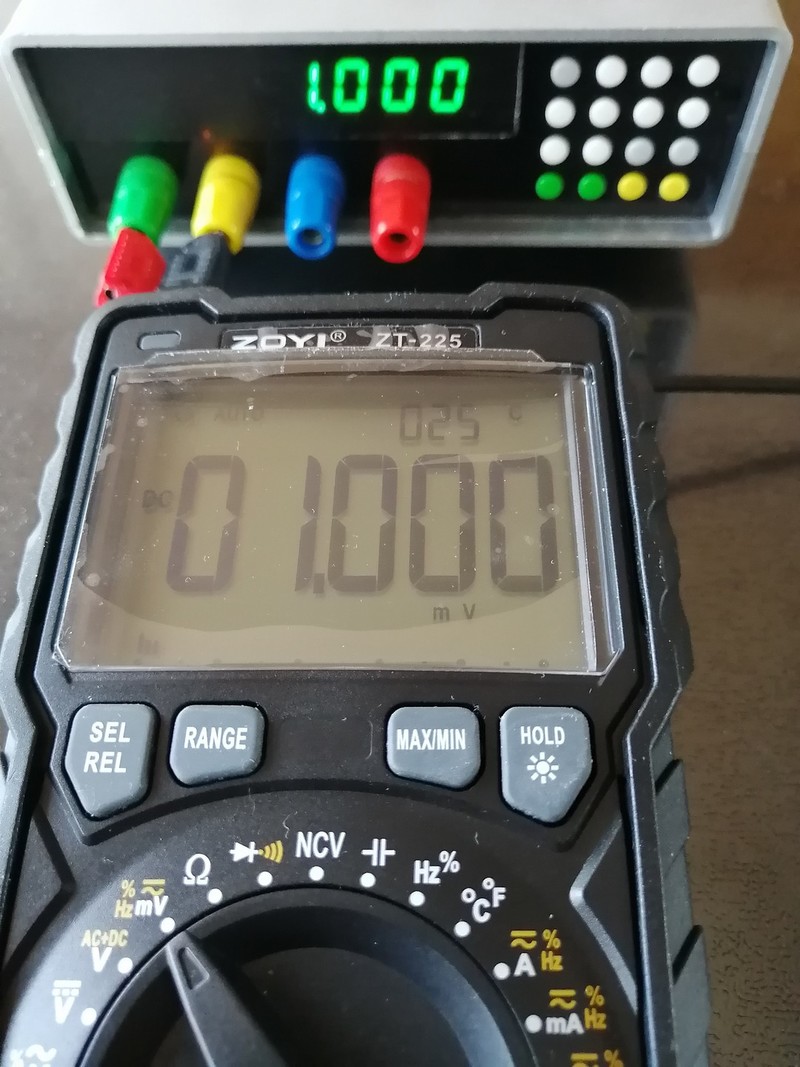

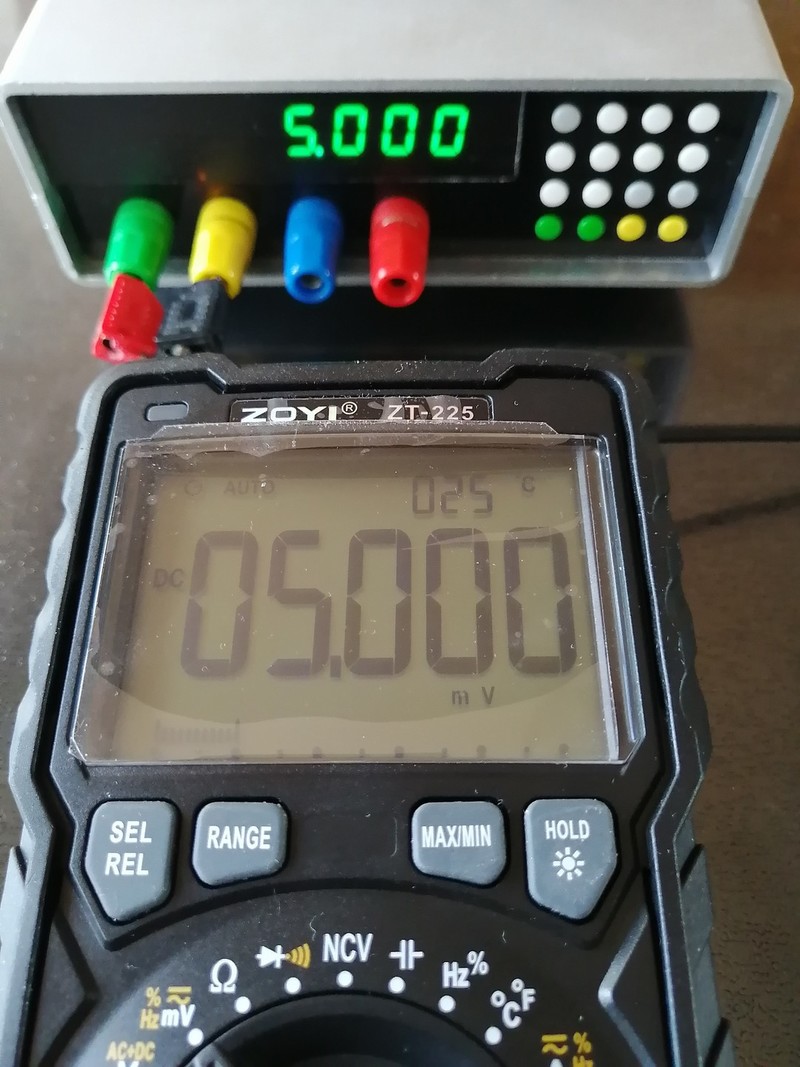

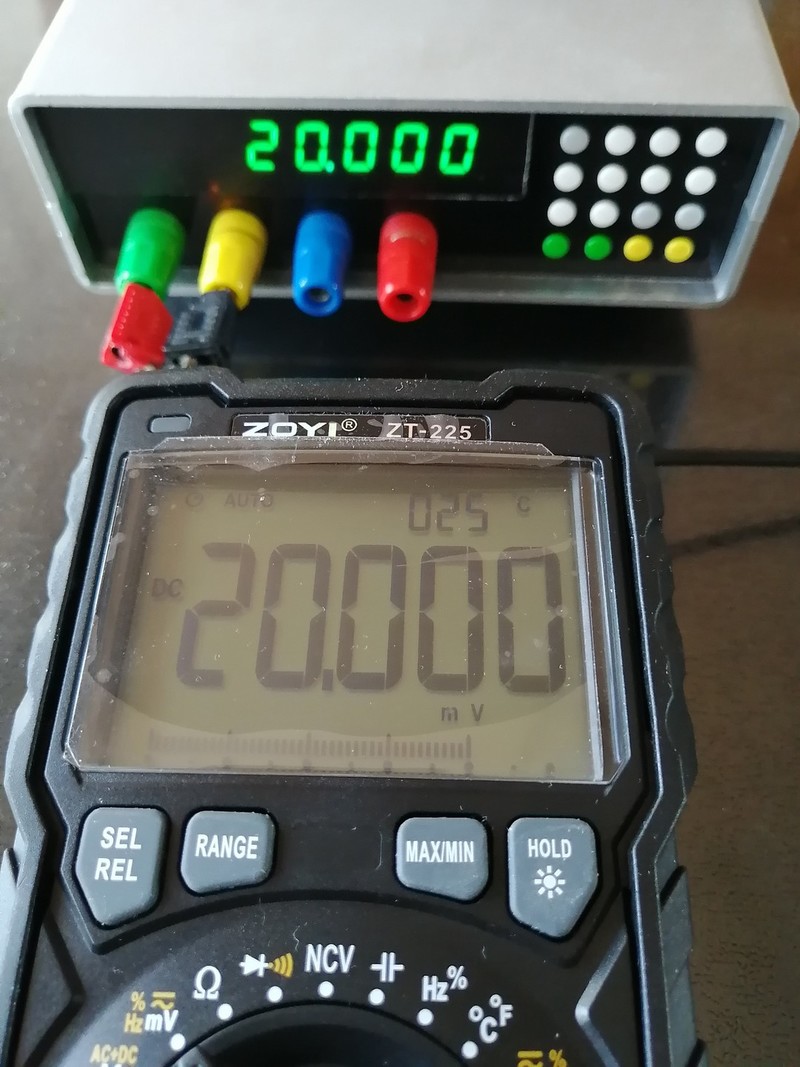

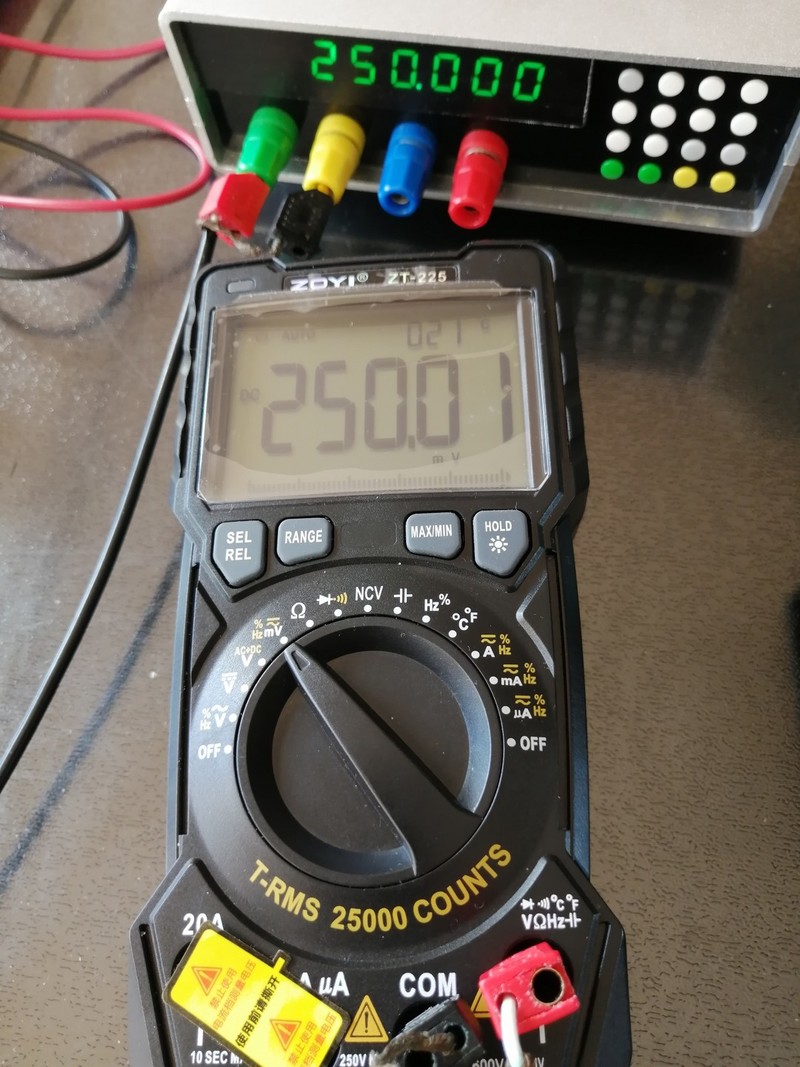

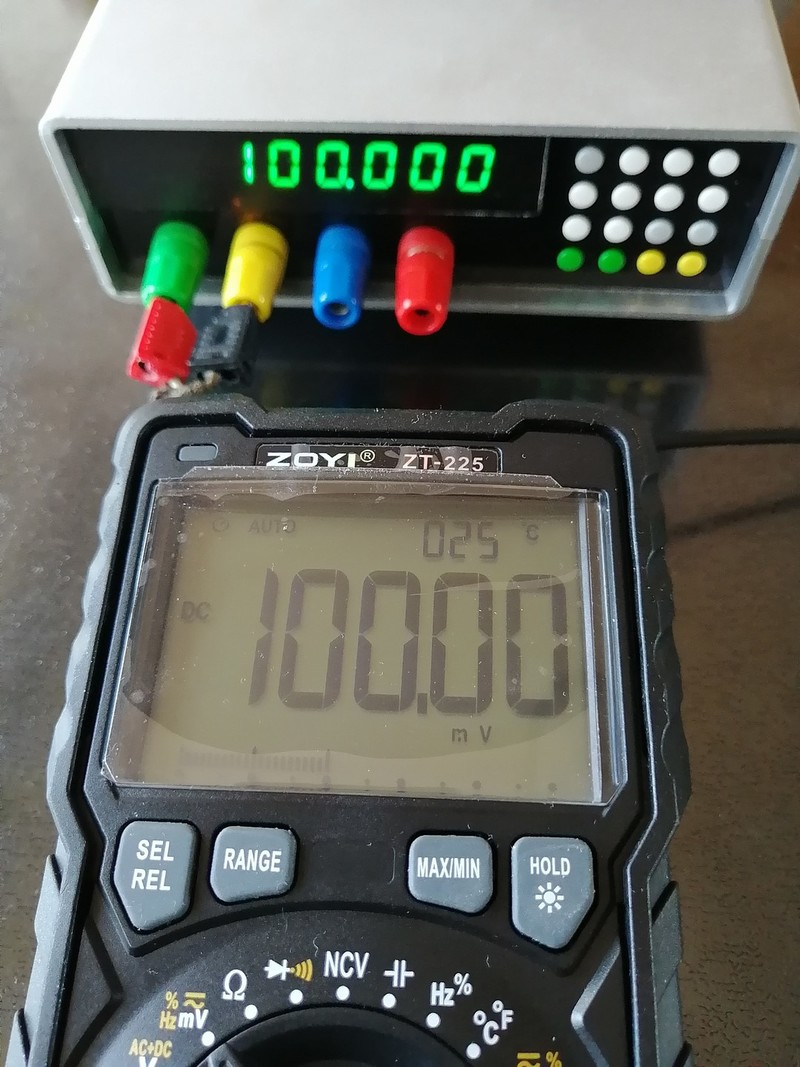

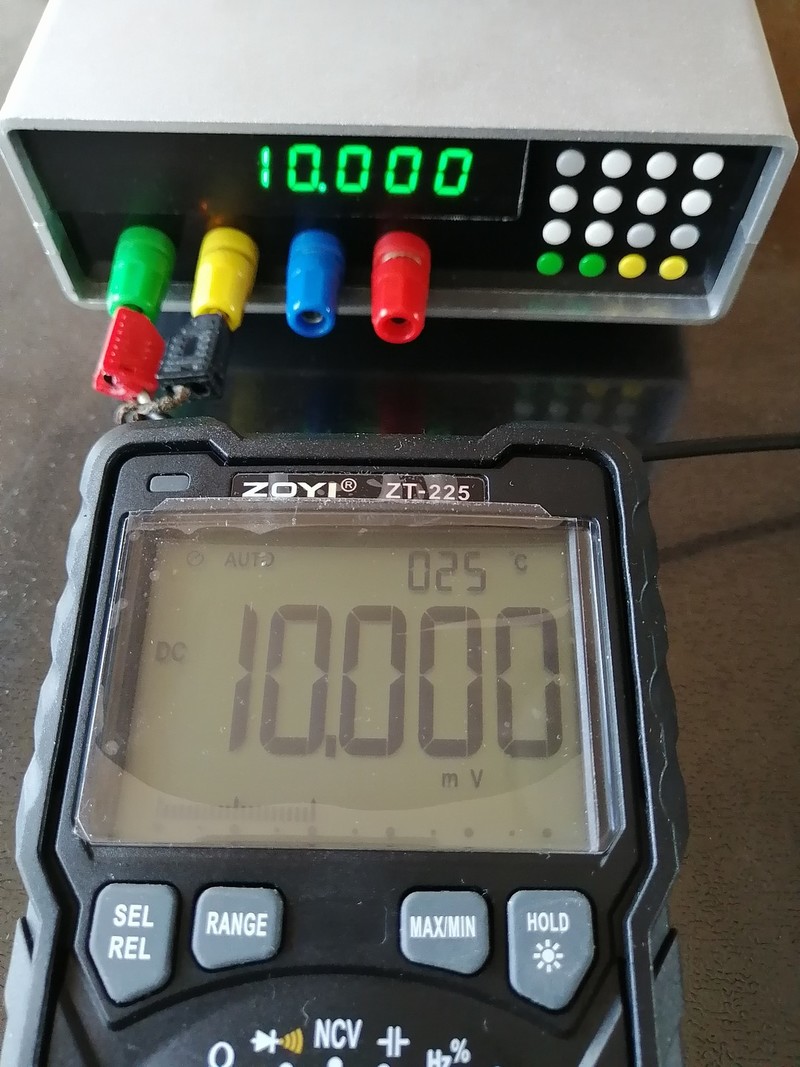

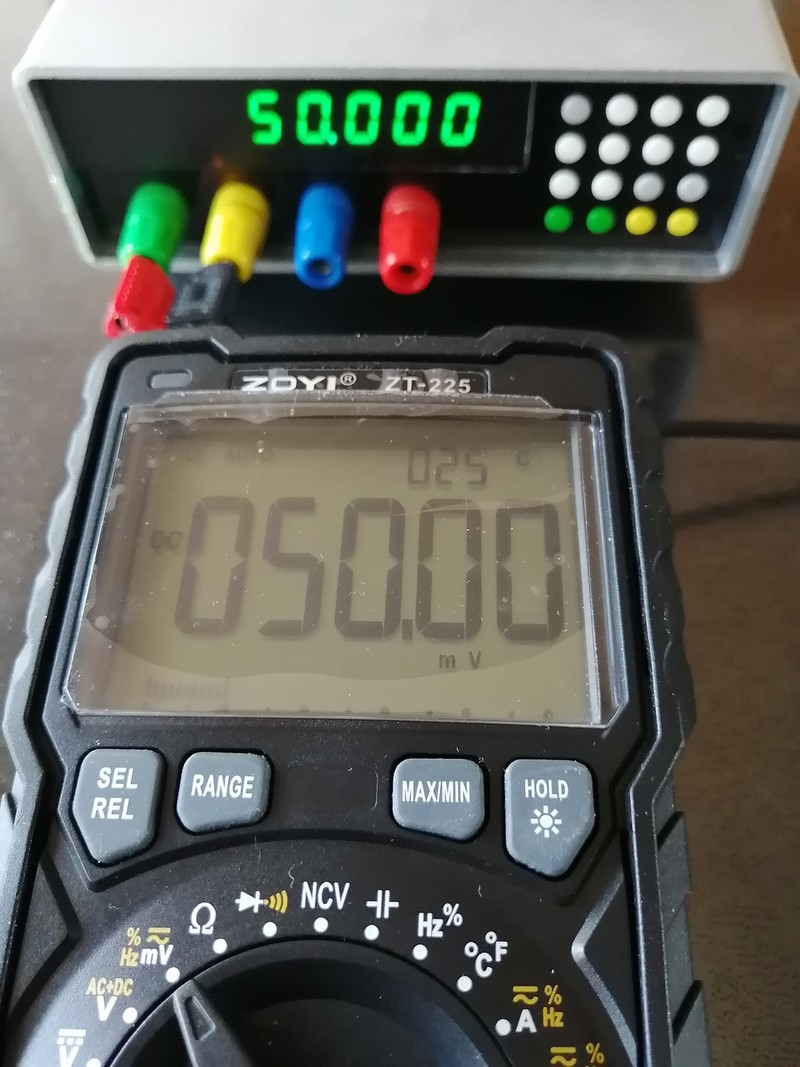

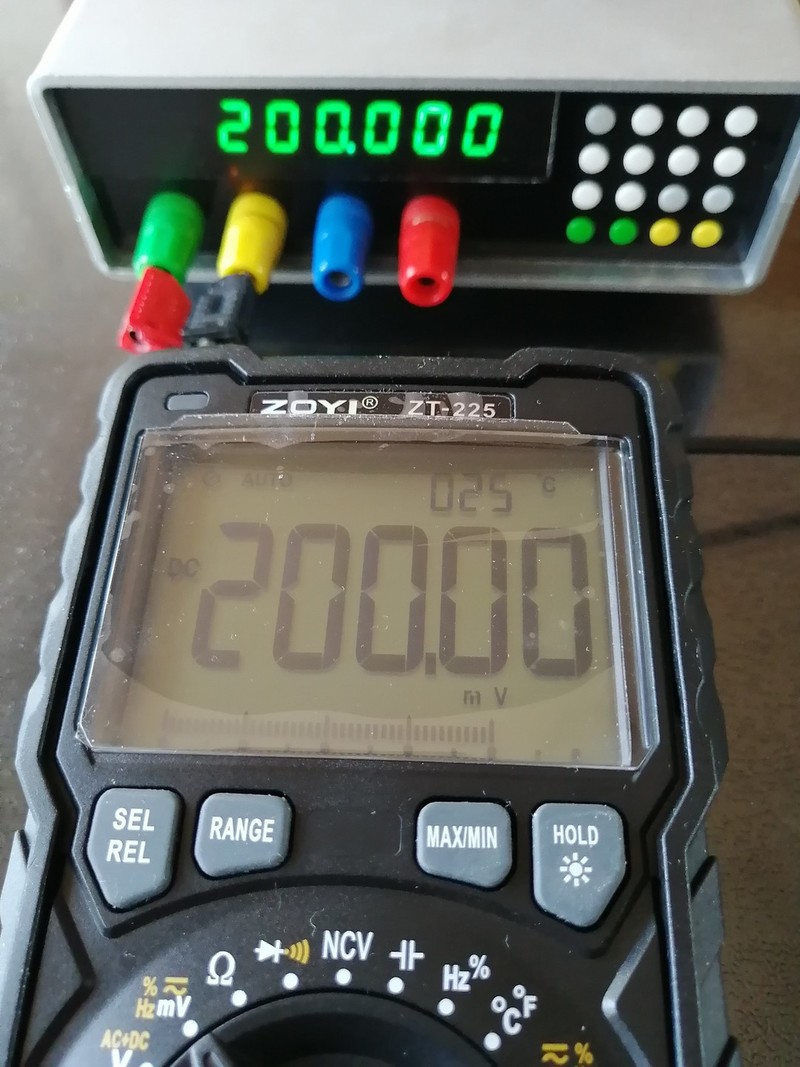

毫伏档测试
|
回复
发表于：2022-11-7 12:16:57 6540
,对了27N电容换逼格高的电容效果杠杠的
