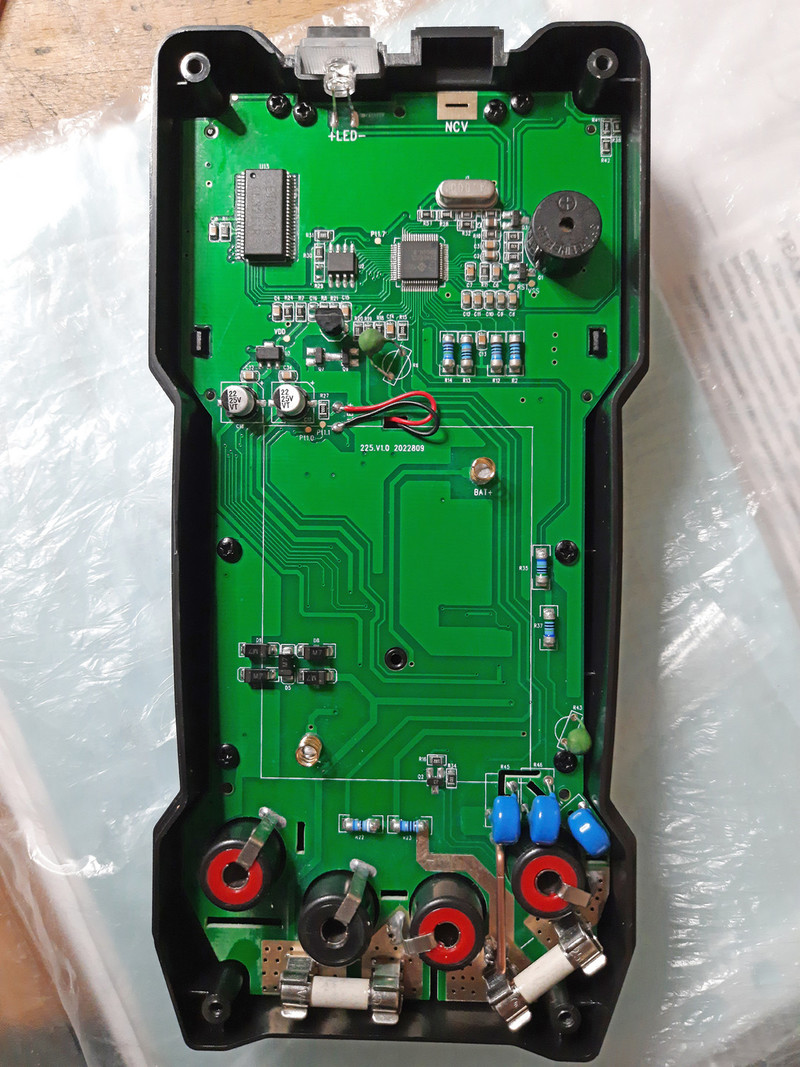

ZT-225调校

这表只用到了15位，正好32767，满18位是262143五位半了，19位是补码估计极限了，好象很多ADC与都少满量程4个位为有效，正如24位ADC能做到20位有效就很牛B了。16位如果不稳定太欢乐，可以考虑把基准换为2.5V又可以向上拉一位了

ynkmzyl 发表于 2022-11-8 08:50
这表只用到了15位，正好32767，满18位是262143五位半了，19位是补码估计极限了，好象很多ADC与都少满量 ...

如果到15位，说明书就不会说超14位，直接说15位了。实测也显示不了30000。

wgsd 发表于 2022-11-8 10:01
如果到15位，说明书就不会说超14位，直接说15位了。实测也显示不了30000。

芯片厂手册本来就是19位ADC的，不到15位显示不了29999的，14位连2万都到不了

wgsd 发表于 2022-11-8 08:04
校准方法和219一样。

谢谢大师提示，已经在拼夕*上购买了，收到后玩玩试试

今天在拼夕*上购买了，不过标价涨到198刀，我说早几天收藏时才155，并且在830网站上宣传出去了，还别说，客服立马说答应155给我，还说网站上的朋友要买时说一声，也可以这个价出货．用了一个红包，实际花费150元入的手

yejunan 发表于 2022-11-9 20:43
今天在拼夕*上购买了，不过标价涨到198刀，我说早几天收藏时才155，并且在830网站上宣传出去了，还别说，客 ...

价格不错。

是的，确实不贵

厉害了我的哥，这水平杠杠的。

谢谢分享

自制基准很棒。能发出来学习下吗

谢谢分享

331_ 发表于 2022-11-7 12:39
漂亮，不知道ZT-219能不能改成29999显示呢...

显示屏限制了，改不了吧

yejunan 发表于 2022-11-8 07:44
我的手上有一点金属膜电阻的温漂很大，用手捏住，在四位半上可以看到读数跳动，估计超过100ppＭ负温度系数, ...

手捏住。。。。确定不是手导电造成的吗？

确定手没有摸到金属部位

大神啊！谢谢分享

ftr315 发表于 2022-11-17 21:28
自制基准很棒。能发出来学习下吗

我也是仿制38度论坛的，那里有原始质料。

wgsd 发表于 2022-12-11 12:35
我也是仿制38度论坛的，那里有原始质料。

一直注册不到它家的号

谢谢分享

yejunan 发表于 2022-11-18 20:58
显示屏限制了，改不了吧

对诶，显示屏。。。

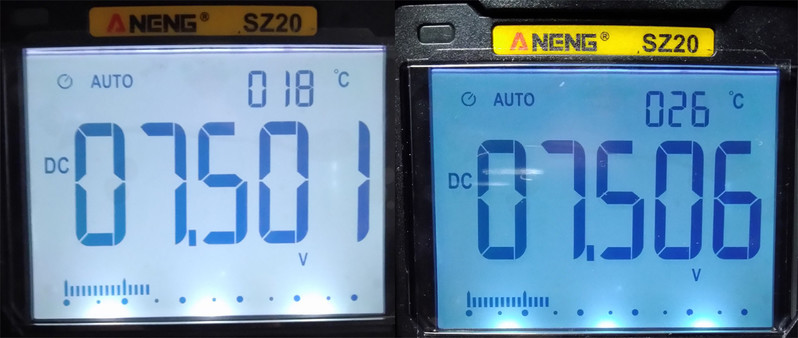

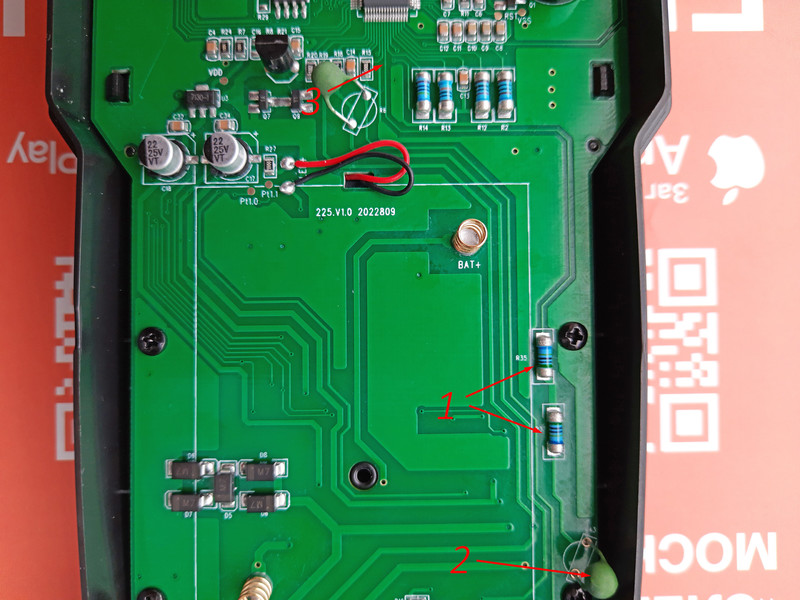

你好，wgsd。 抱歉我的中文不好-这是机器翻译。 我买了一个 Aneng SZ20 并遇到了类似的热漂移问题。 +18 度时，万用表显示 DC 非常准确。 和我的 Richmeters RM219 一样准确。 您能否详细说明 ZT-225 中哪些电阻具有热漂移 - R35 和 R37（两个电阻加起来高达 10 MΩ）？ 在这些电阻之前，电路中有一个“3B DM​​Z”热敏电阻，标称值为1kΩ（R43）。 我猜对了吗？ 你把 10 kΩ 热敏电阻和 36 kΩ 电阻放在哪里？ 之后我需要校准万用表吗？ ZT-225电路与Richmeters RM219电路非常相似，只是电路中没有热敏电阻。 RM219 可以“煮沸”，但不会有热漂移——它在任何温度下都是准确的。 预先感谢您的回复。 真挚地。 保罗。
