ZT-225调校

你好，wgsd。 抱歉我的中文不好-这是机器翻译。 我买了一个 Aneng SZ20 并遇到了类似的热漂移问题。 +18 度时，万用表显示 DC 非常准确。 和我的 Richmeters RM219 一样准确。 您能否详细说明 ZT-225 中哪些电阻具有热漂移 - R35 和 R37（两个电阻加起来高达 10 MΩ）？ 在这些电阻之前，电路中有一个“3B DM​​Z”热敏电阻，标称值为1kΩ（R43）。 我猜对了吗？ 你把 10 kΩ 热敏电阻和 36 kΩ 电阻放在哪里？ 之后我需要校准万用表吗？ ZT-225电路与Richmeters RM219电路非常相似，只是电路中没有热敏电阻。 RM219 可以“煮沸”，但不会有热漂移——它在任何温度下都是准确的。 预先感谢您的回复。 真挚地。 保罗。

你好，wgsd。 抱歉我的中文不好-这是机器翻译。 我买了一个 Aneng SZ20 并遇到了类似的热漂移问题。 +18 度时，万用表显示 DC 非常准确。 和我的 Richmeters RM219 一样准确。

你好，wgsd。 感谢您对 ZT-225 的评论。 抱歉我的中文不好-这是机器翻译。 我买了一个 Aneng SZ20 并遇到了类似的热漂移问题。 +18 度时，万用表显示 DC 非常准确。 和我的 Richmeters RM219 一样准确。 您能否详细说明 ZT-225 中哪些电阻具有热漂移 - R35 和 R37（两个电阻加起来高达 10 MΩ）？ 在这些电阻之前，电路中有一个“3B DM​​Z”热敏电阻，标称值为1kΩ（R43）。 我猜对了吗？ 你把 10 kΩ 热敏电阻和 36 kΩ 电阻放在哪里？ 之后我需要校准万用表吗？ ZT-225电路与Richmeters RM219电路非常相似，只是电路中没有热敏电阻。 RM219 可以“煮沸”，但不会有热漂移——它在任何温度下都是准确的。 预先感谢您的回复。 真挚地。 保罗。

你好，wgsd。 感谢您对 ZT-225 的评论。 抱歉我的中文不好-这是机器翻译。 我买了一个 Aneng SZ20 并遇到了类似的热漂移问题。 +18 度时，万用表显示 DC 非常准确。 和我的 Richmeters RM219 一样准确。 您能否详细说明 ZT-225 中哪些电阻具有热漂移 - R35 和 R37（两个电阻加起来高达 10 MΩ）？ 在这些电阻之前，电路中有一个“3B DM​​Z”热敏电阻，标称值为1kΩ（R43）。 我猜对了吗？ 你把 10 kΩ 热敏电阻和 36 kΩ 电阻放在哪里？ 之后我需要校准万用表吗？ ZT-225电路与Richmeters RM219电路非常相似，只是电路中没有热敏电阻。 RM219 可以“煮沸”，但不会有热漂移——它在任何温度下都是准确的。 预先感谢您的回复。 真挚地。 保罗。

wgsd 发表于 2022-12-11 12:35
我也是仿制38度论坛的，那里有原始质料。

你好，wgsd。 感谢您对 ZT-225 的评论。 抱歉我的中文不好-这是机器翻译。 我买了一个 Aneng SZ20 并遇到了类似的热漂移问题。

谢谢分享

留着慢慢学习

pavlik222 发表于 2023-3-23 16:47
你好，wgsd。 感谢您对 ZT-225 的评论。 抱歉我的中文不好-这是机器翻译。 我买了一个 Aneng SZ20 并遇到了 ...

ZT-225使用的取样电阻都是15ppm的低温飘电阻 ,请检查基准源的温飘有没有变化。

43545 发表于 2023-3-24 20:58
ZT-225使用的取样电阻都是15ppm的低温飘电阻 ,请检查基准源的温飘有没有变化。 ...

我用吹风机加热电阻器 R35 和 R37，万用表读数上升。

抱歉，我不知道帖子要经过长时间的审核。 我写了很多重复的帖子。 如何删除它们？ 我没有看到“删除”或“垃圾箱”按钮。

pavlik222 发表于 2023-3-23 16:50
你好，wgsd。 感谢您对 ZT-225 的评论。 抱歉我的中文不好-这是机器翻译。 我买了一个 Aneng SZ20 并遇到 ...

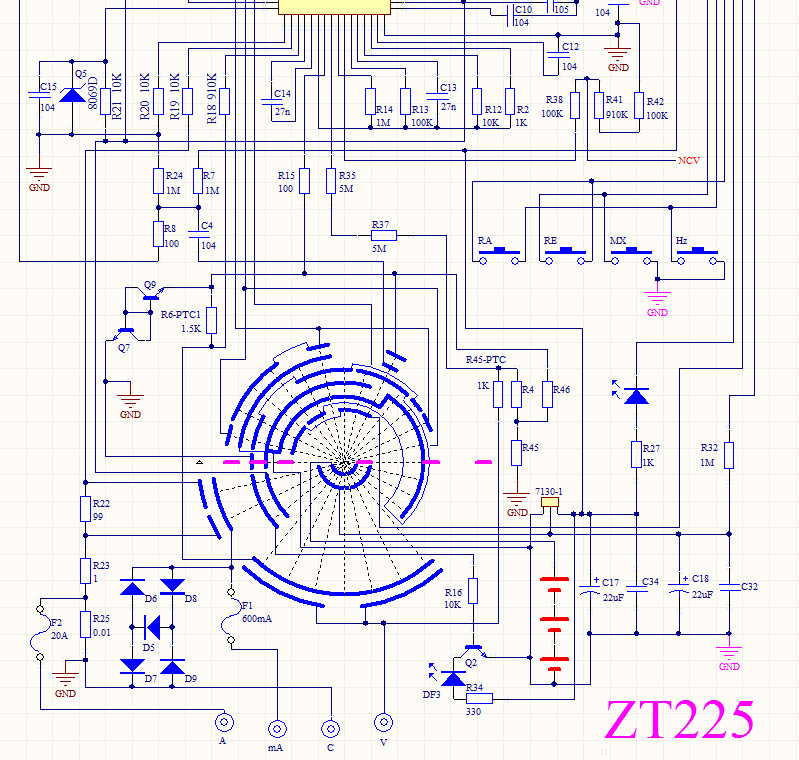

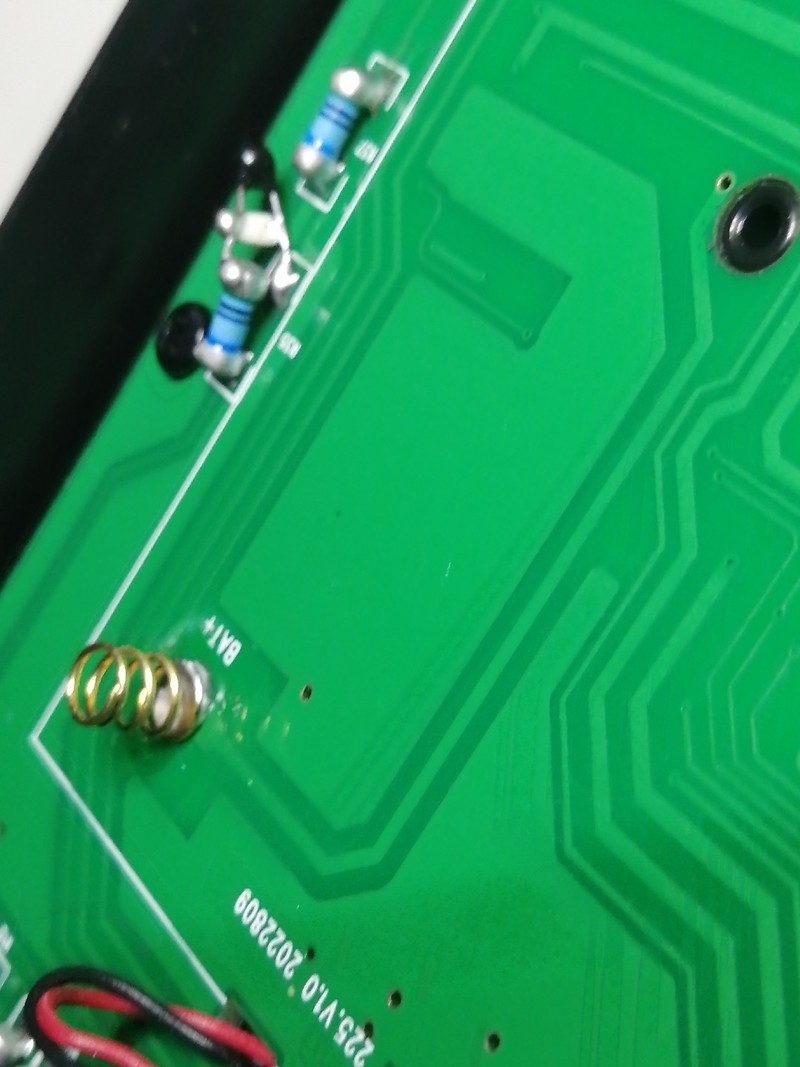

你好，不好意思，刚看到，恭贺你的219非常稳定。你的SZ20温漂不能简单的换热敏电阻，那样会漂的更大，我是换了基准ICL8069后，出现了负温漂，就是温度越高电压越小，所以才在那两个5 MΩ的电阻中间串了个热敏电阻。
你这种情况应该找温漂更大的两个5 MΩ电阻替换原机的5 MΩ电阻，这样才能抵消温漂。换后测试温漂满意了，再重新校准才可以。
表的温漂主要是基准（ICL8069）和那两个5 MΩ电阻，其它电阻因为阻值比较小温漂也就比较小，影响会很小。

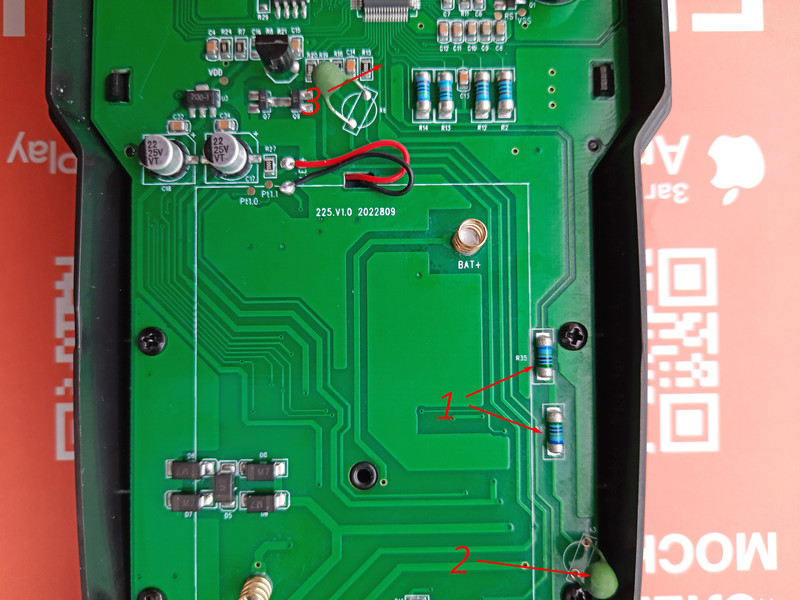

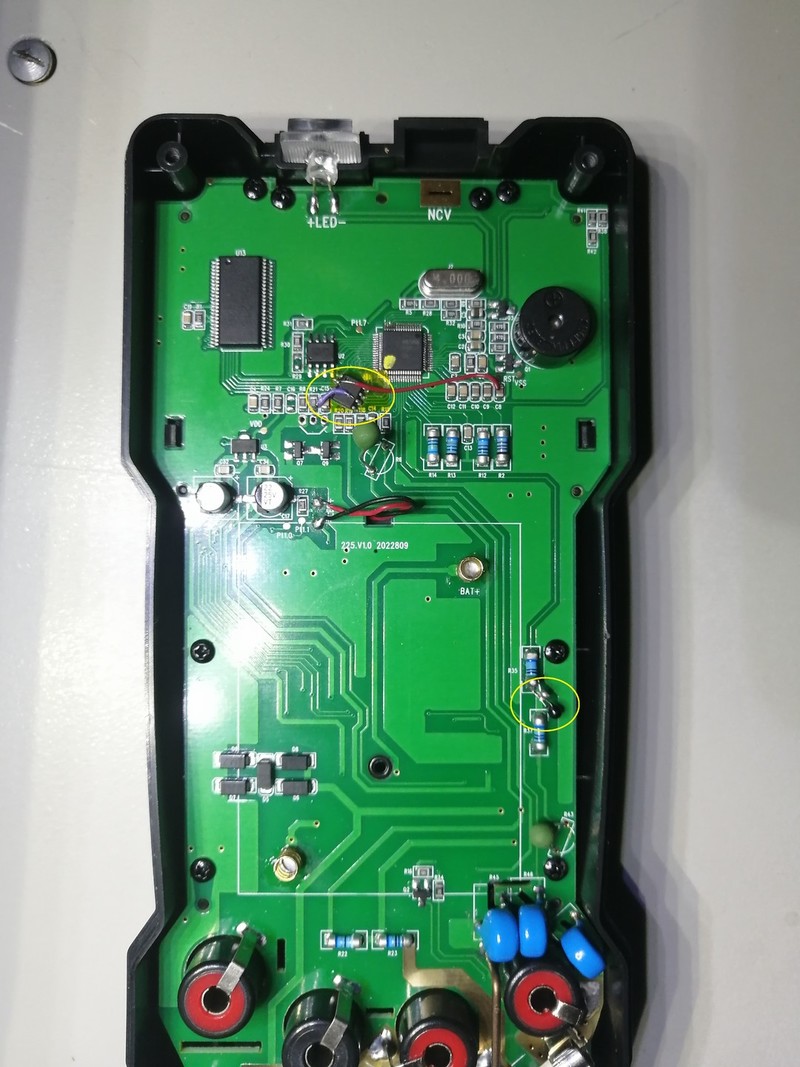

我的说法不专业，只是业余玩玩，有不明白和不对之处欢迎指正或相互交流。附上我的225换基准和加热敏电阻图。

43545 发表于 2023-3-24 20:58
ZT-225使用的取样电阻都是15ppm的低温飘电阻 ,请检查基准源的温飘有没有变化。 ...

基准电压源装配在 AD584L 上。 Richmeters RM219 万用表提供来自参考源的正确读数。

wgsd 发表于 2023-3-24 21:53
你好，不好意思，刚看到，恭贺你的219非常稳定。你的SZ20温漂不能简单的换热敏电阻，那样会漂的更大，我 ...

你好。 谢谢。 原来PTC R43不能应付电阻R35和R37的温漂补偿？ RM219 电路中没有 PTC，但它稳如磐石（选择了更高质量的元件？）。 然而——恐怕我无法掌握校准。

pavlik222 发表于 2023-3-22 23:23
你好，wgsd。 抱歉我的中文不好-这是机器翻译。 我买了一个 Aneng SZ20 并遇到了类似的热漂移问题。 +18 度 ...

I was impressed to anyone who don't speak Chinese found this forum and worked out how to register then post...

He've replaced the original icl8069 on the board to a negative low temp drift voltage reference - MAX6190A, which brought negative temperature drift to the multimeter. And that left a postive temperature drift to the dmm, which mostly blame on the resistors, and he showed that by testing the mV rangeaccuracy which should bypass any resistors.

You will need to recalibrate every ranges if change the voltage reference IC.

If you don't plan to switch the ICL8069 IC, you zt-255 is on a negative dift tending, you problaly replace the 5M resistor to a more postive tempature drift resistor to couter-down the ICL8069 IC negativ drift.
Neither the IC's nor the resistor tempature drift is linear, so it maybe not a easy job to find two 5M resistor  match up with your ICL8069.

dirtyacc 发表于 2023-3-24 23:31
I was impressed to anyone who don't speak Chinese found this forum and worked out how to register  ...

Good afternoon. Mega thanks for you answer. As for your forum - you are being modest. Your forum is known in Russia. But the fact that I am the first resident of Russia to register with you is probably true. It is not easy.
As for the 5MΩ resistors, they should be replaced with resistors with a positive temperature drift greater than drift of set resistors in a multimeter? These are precision resistors, what is their tolerance in %? Do I need to calibrate the multimeter after replacing these resistors? Why can't a 1KΩ PTC thermistor (R43) compensate for the temperature drift of two 5MΩ resistors (I'll try heating the PTC thermistor separately)?

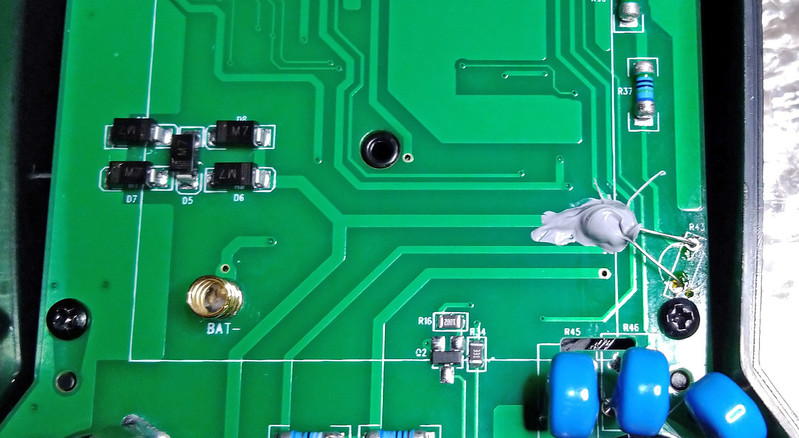

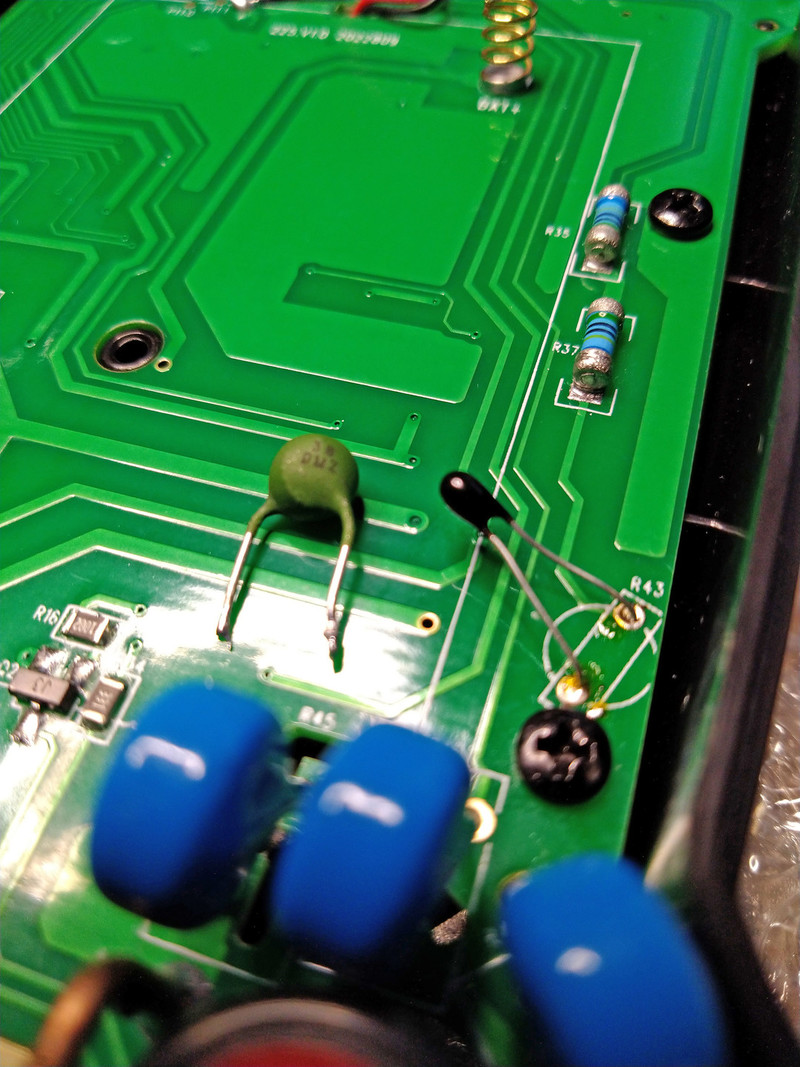

I put NTC 10kOhm instead of PTC 1kOhm and connected with thermal paste to the electronic board. Now the multimeter is within specifications in the range of 19-28 degrees.

I put NTC 10kOhm instead of PTC 1kOhm and connected with thermal paste to the electronic board. Now the multimeter is within specifications in the range of 19-28 degrees.

谢谢分享

pavlik222 发表于 2023-3-27 01:31
I put NTC 10kOhm instead of PTC 1kOhm and connected with thermal paste to the electronic board. Now  ...

按照你的表之前描述的温漂，是温度增高读数变大，现在你又在10M的电阻上串入NTC电阻，这样会比原先的温漂还大。正确的是换两个正温漂的5M电阻，而且温漂系数即电阻增大比例正好与表的温漂互补才好，一般换后都是要校准的（影响主要是10V档）。假如你的表原先在20°是准的，而且你换的两个5M电阻的总电阻，在20°时恰好与原来表中的两个5M电阻的总电阻值一样大，那么换后就不用校准了。
另外你用电热风吹10M电阻，表的读数增大，说明电阻是负温漂，这样你又串入NTC电阻不是更负漂吗。还有用电热风吹很可能吹到了旁边的基准8069，这样就无法从表的读数来确定电阻是正漂还是负漂。
还有，不要换下原先的PTC电阻，它是保护表的安全的。

wgsd 发表于 2023-3-31 11:54
按照你的表之前描述的温漂，是温度增高读数变大，现在你又在10M的电阻上串入NTC电阻，这样会比原先的温漂 ...

你好，wgsd。 感谢您的巨大工作！ 我已经弄清楚了我在安装 10kΩ 热敏电阻时的错误。 我发现每 1°C 大约需要 0.58kΩ 来补偿热漂移。 而且应该是正补偿。 测量结果表明，在 + 16 ° - 需要一个大约 2.5 kΩ 的额外电阻，在 + 29 ° 已经需要一个 10 kΩ 电阻（我在冰箱中冷却了万用表，然后它在房间里自然升温）。 不幸的是，不可能找到具有正 TCR 的 5MΩ 电阻器 - 所有电阻器都具有负 TCR（现在我明白你为什么更换 ICL8069 了）。 我做的非常简单——将 PTC 电阻放回原位并串联焊接一个 5kΩ 电阻。 因此，从 18° 到 28° 的钢材误差低于技术数据中指示的误差。 在我的公寓里，温度很少低于 24°C。

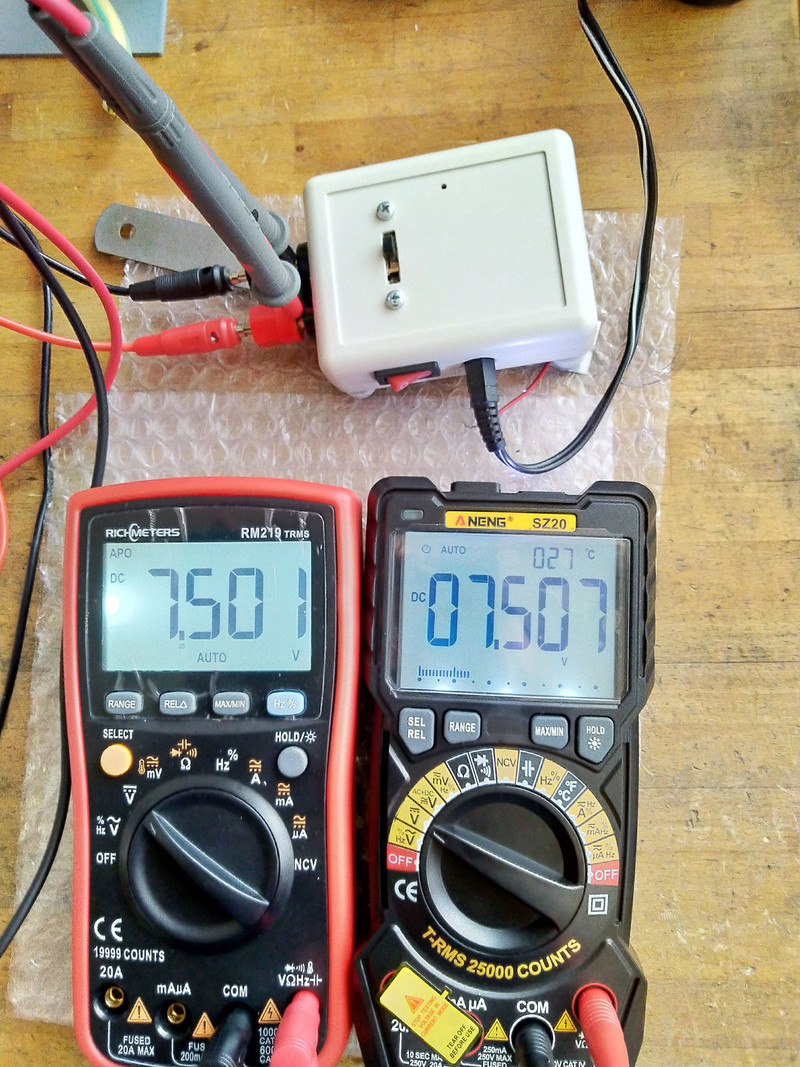

对于测量，我使用了一个外部参考电压源 - 2.5V / 5V / 7.5V / 10V (AD584LH)。
结果：

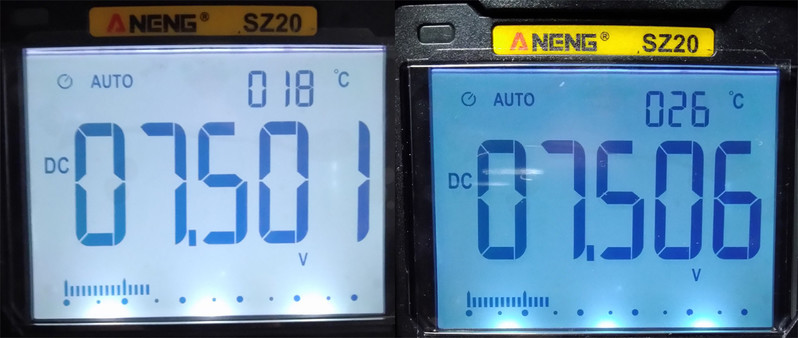

18° = 2.4996V/4.998V/7.498V/9.995V
28° = 2.5000V/5.002V/7.505V/10.004V
我发现了万用表的一个令人不快的特性——上部显示屏显示万用表打开时的温度。 它不是实时监控的——因此，我最初在测量热漂移时遇到了问题。 仅在模式开关的“°C”位置监测温度。

pavlik222 发表于 2023-4-4 18:32
你好，wgsd。 感谢您的巨大工作！ 我已经弄清楚了我在安装 10kΩ 热敏电阻时的错误。 我发现每 1°C 大约 ...

你这样按自己经常使用的环境温度，串加一个电阻来提高表在这个温度范围内的精度，也是一个不错的方法。
表的温度显示在不插外部温度探头时，显示的是表内的温度，当环境温度变化时，表的内部温度需要很长的一段时间才能和表外部温度相近，如果外部温度不稳定，它的显示温度是跟不上外部变化的。高位表温漂测试时，环境温度恒定后，都要几个小时的时间来等待表内部温度的平衡。
