众仪ZT219的20A档电路搪锡应慎重!

fengfeizi 数字探长 2018-2-28 15:19:19
这下补锡的要退锡了,楼主细心......
2018-2-28 15:19:19 回复
fengfeizi 数字探长 2018-2-28 15:23:21
本身康铜丝取值就是相近理论标准点,其实厂家常规做法都是钳夹康铜丝来校准大电流的,只是这个表取样点在铜箔上段而已。
2018-2-28 15:23:21 回复
光速飞行 数字大神 2018-2-28 15:35:36
本帖最后由 光速飞行 于 2018-2-28 15:44 编辑
fengfeizi 发表于 2018-2-28 15:23
本身康铜丝取值就是相近理论标准点,其实厂家常规做法都是钳夹康铜丝来校准大电流的,只是这个表取样点在铜 ...

这只能说在这个表上,其它表设计不一样,这个表康铜丝上端设计了一段双面铜箔,中间有过孔,非常坚固耐用,就为上锡而设计的。
2018-2-28 15:35:36 回复
散淡021 数字大神 2018-2-28 15:55:59
5448 发表于 2018-2-28 11:56
各人有各人的做法,百花齐放挺好的。我自己是用钳子的,不用动电烙铁,也不怕覆铜板烫坏。个人习惯问题, ...

是的
我们业余怎样玩都可以,只要自己高心。

看光速飞行测出的阻值和厂家的取样点,可能特意用小于0.01欧+双面宽铜泊来达到0.01欧
厂家实际单面部分烫锡,说明设计时考虑到了,但实际生产用料的铜含量出偏差。
很少看到其它厂家用烫锡来减少线路电阻(其它方面有,用在表上没看到)。
2018-2-28 15:55:59 回复

评分

参与人数 1金钱 +5 收起 理由
fengfeizi + 5 赞一个!

查看全部评分总评分 : 金钱 +5

kyhwhb 楼主     数字大神 2018-2-28 16:38:13
散淡021 发表于 2018-2-28 15:55
是的
我们业余怎样玩都可以,只要自己高心。

我一个早期的胜利DT890D万用表直接在康铜丝上搪锡调整电阻的。
2018-2-28 16:38:13 回复
勇闯沙滩 数字大神 2018-2-28 16:51:22
巍巍兴安 发表于 2018-2-28 16:38
我一个早期的胜利DT890D万用表直接在康铜丝上搪锡调整电阻的。

出现什么问题了?在康铜丝上搪锡调整电阻的。
2018-2-28 16:51:22 回复
kyhwhb 楼主     数字大神 2018-2-28 16:56:33
勇闯沙滩 发表于 2018-2-28 16:51
出现什么问题了?在康铜丝上搪锡调整电阻的。

新买来时就这样的,即出厂时调整的。
2018-2-28 16:56:33 回复
5448 数字大师 2018-2-28 17:37:00
散淡021 发表于 2018-2-28 15:55
是的
我们业余怎样玩都可以,只要自己高心。

我认为搪锡是为了通过大电流安全。参考其他表,都会有搪锡的大电流路径
2018-2-28 17:37:00 回复
5448 数字大师 2018-2-28 17:38:55
巍巍兴安 发表于 2018-2-28 16:38
我一个早期的胜利DT890D万用表直接在康铜丝上搪锡调整电阻的。

这是电阻丝调整大了,比如用钳子夹很了,加点焊锡就能微调了。散淡的意思是线路板搪锡调整电阻不常见。
2018-2-28 17:38:55 回复
wgsd 数字大神 2018-2-28 18:32:08

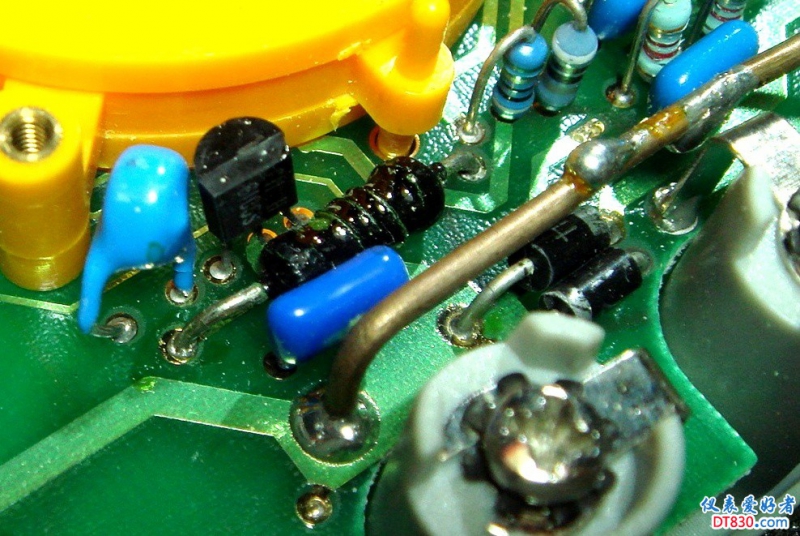

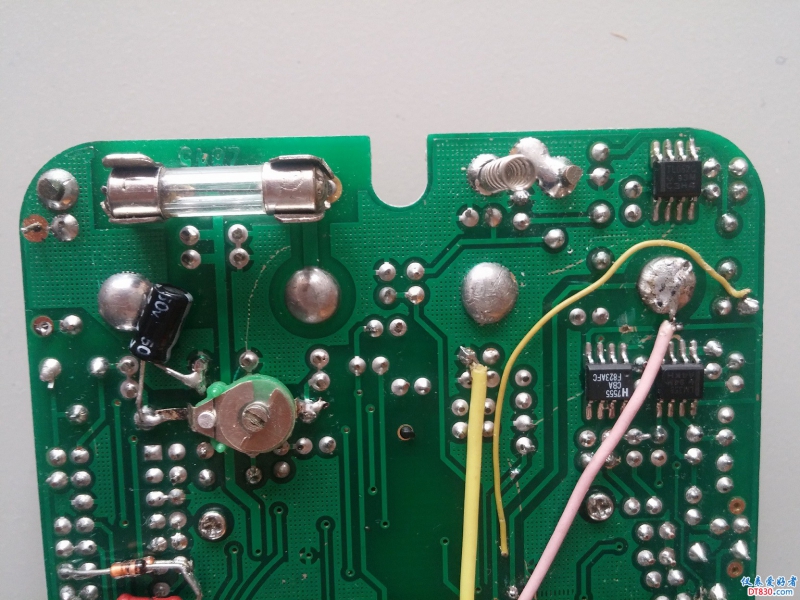

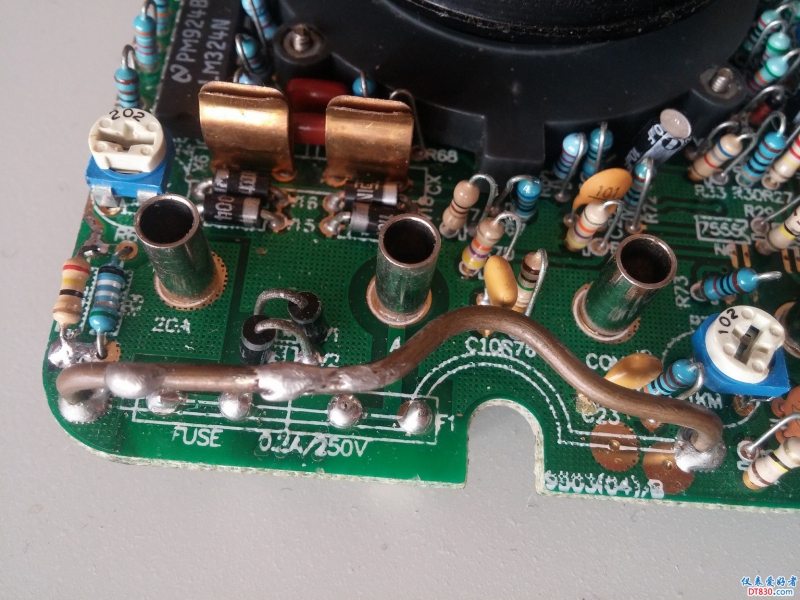

我也来个早年的,从来没测量过它的电阻丝(因为基本不测大电流),这次也测测,没想到厂家调的很仔细。 s1.jpg

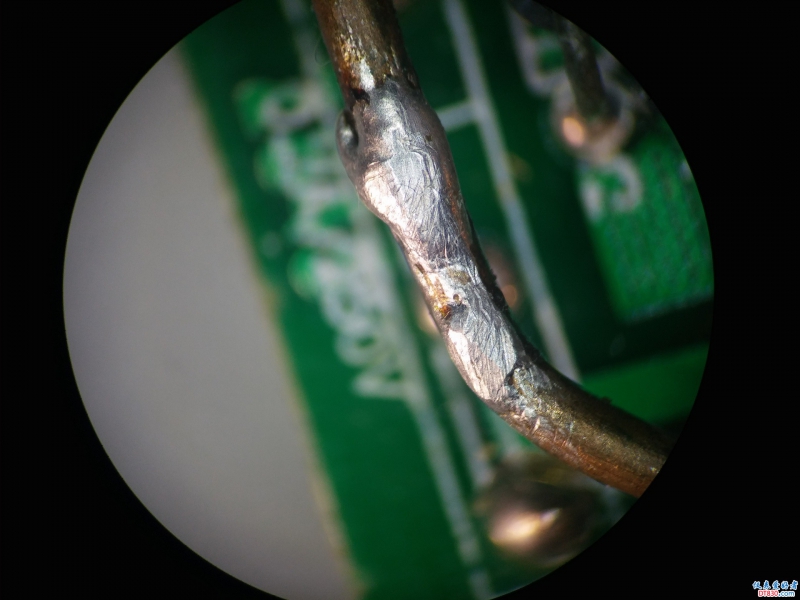

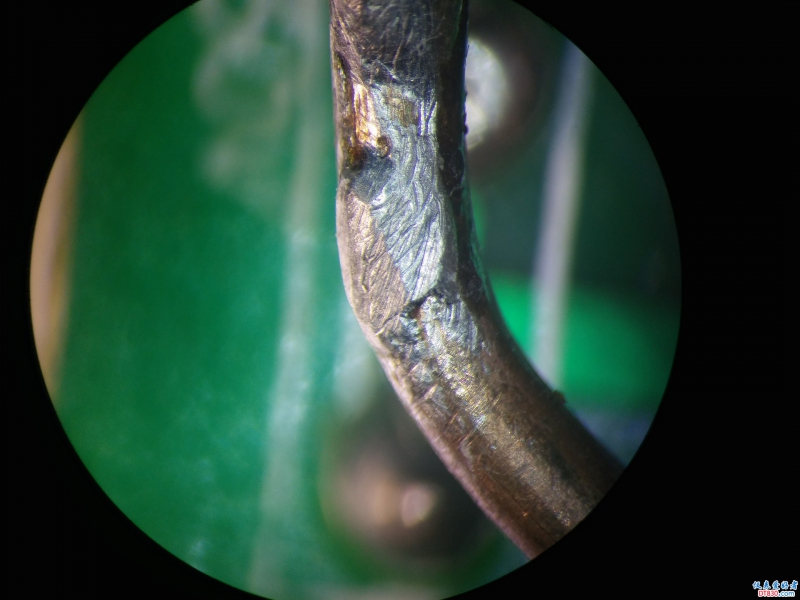

焊锡被厂家用锉修正过(细调)

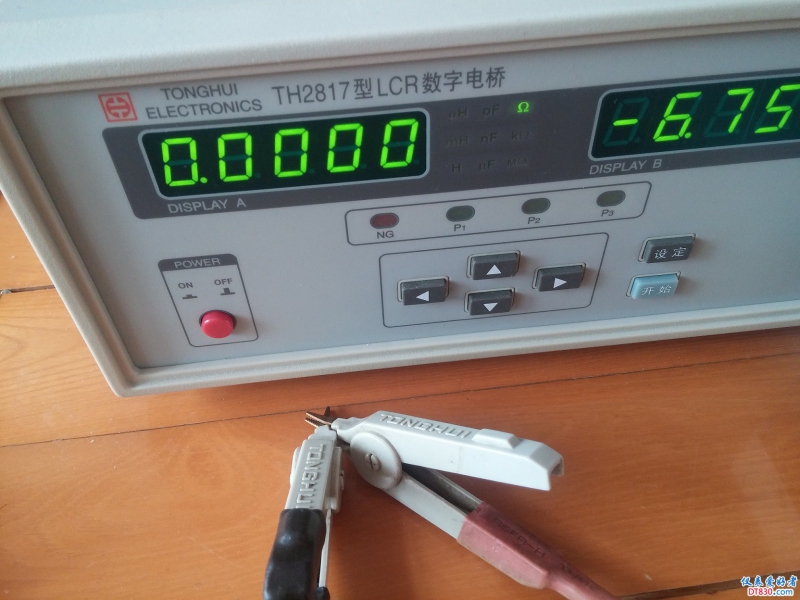

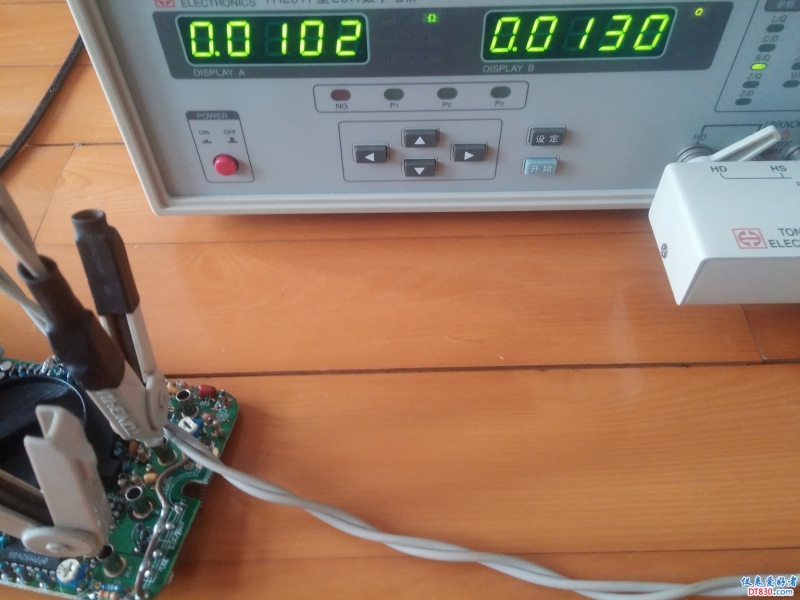

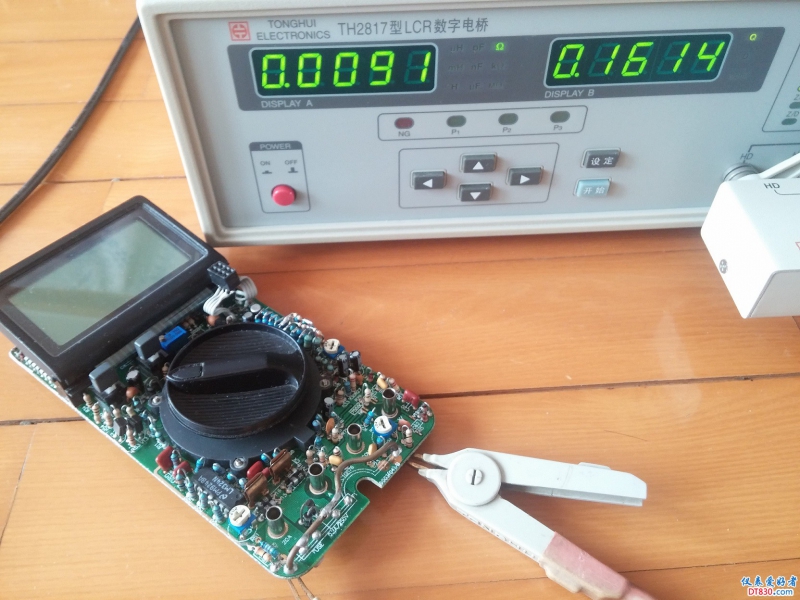

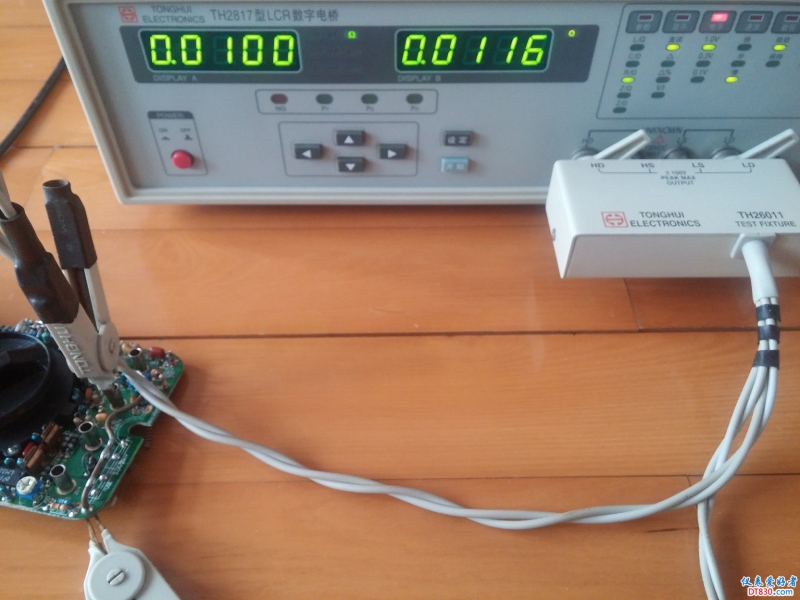

电阻丝阻值(频率100)

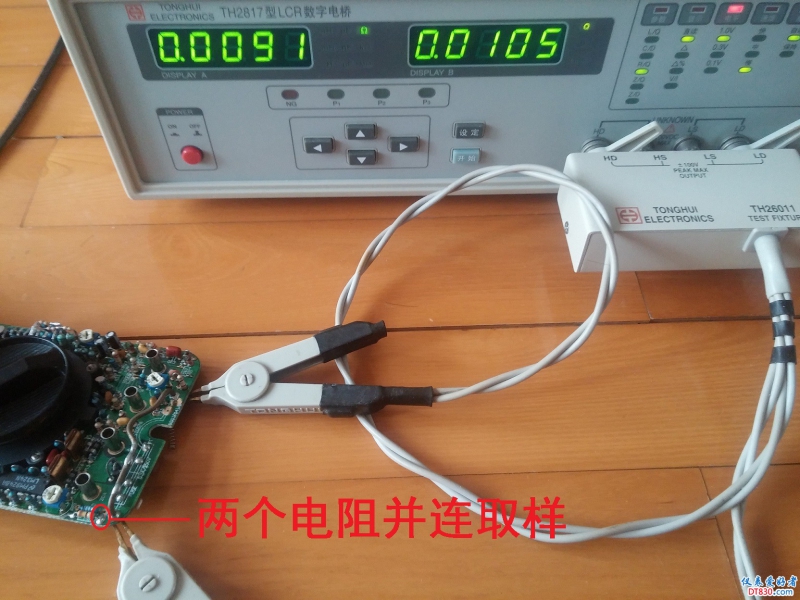

取样点到地(负端插座)

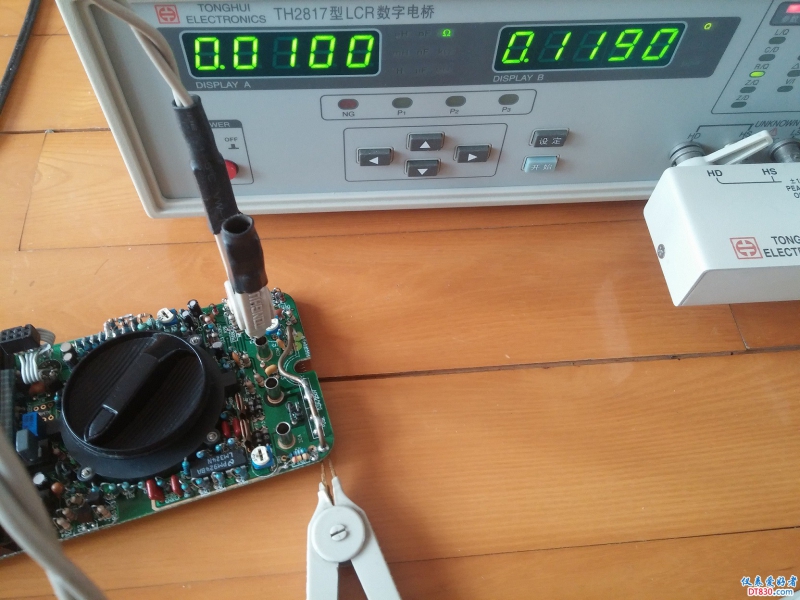

两插座间
下面两张是1K频率(没出入)
细调时必须的焊锡(早年的表),你一钳子挟大了不上锡怎么办(电阻丝费掉)。现在的软件表,可以不上锡、不钳痕,只要阻值在一定的范围内,厂家不会费这个事(软件修正)。
2018-2-28 18:32:08 回复
wgsd 数字大神 2018-2-28 18:39:49
巍巍兴安 发表于 2018-2-28 16:38
我一个早期的胜利DT890D万用表直接在康铜丝上搪锡调整电阻的。

这是非单片机表必须的,也是最佳手段。
2018-2-28 18:39:49 回复
散淡021 数字大神 2018-2-28 19:49:25
wgsd 发表于 2018-2-28 18:32
我也来个早年的,从来没测量过它的电阻丝(因为基本不测大电流),这次也测测,没想到厂家调的很仔细。

焊 ...

219
厂家好像24C02里的都是原始数据,厂家没调过,如9nF电容档,几款不同型号的全是  1801(UT每块不同型号的不会一样)

不知20A档是否调过

应该生产工艺成熟的表厂,大多有压痕,再在上烫锡很少见。 UT现在新出的也很少看到康铜丝上烫了很多锡(感觉不好)。
2018-2-28 19:49:25 回复
散淡021 数字大神 2018-2-28 20:05:08
本帖最后由 散淡021 于 2018-2-28 20:13 编辑
5448 发表于 2018-2-28 17:37
我认为搪锡是为了通过大电流安全。参考其他表,都会有搪锡的大电流路径 ...


对的,搪锡确实是为了减小线路电阻(安全),在其它方面厂家也用,已搪锡的朋友也是这个观点(我也差点搪锡,只是我不用电流档才没做)看到二头没搪还补满,原来厂家是为了调精度。

楼主仔细发现了取样点不在康铜丝旁,那二取样点内搪锡变成阻值调整(实际厂家单面铜泊没涂保护禄漆,就是调阻值,应改24C02里没有调整过)。

要是219的取样点在康铜丝旁,那双面铜泊全部搪满锡,20A就更安全了。


动过的朋友误差大了,那就再调回就是了。

219的二极档0.020V后归零到是没法调回,厂家说已在下批量产改回,(估计调整数据不在24C02里)


2018-2-28 20:05:08 回复
5448 数字大师 2018-2-28 20:43:53
散淡021 发表于 2018-2-28 20:05
对的,搪锡确实是为了减小线路电阻(安全),在其它方面厂家也用,已搪锡的朋友也是这个观点(我也差点搪 ...

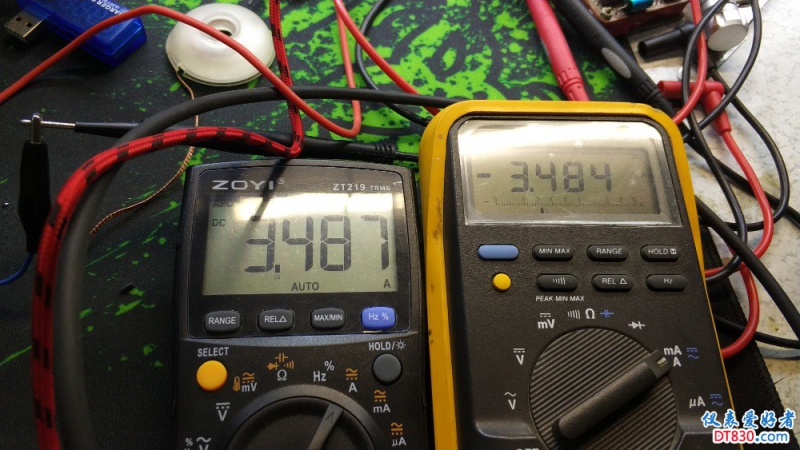

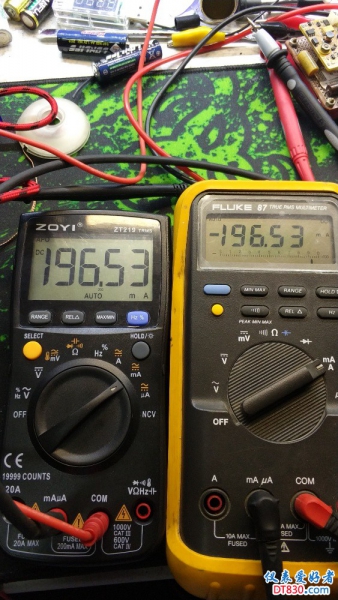

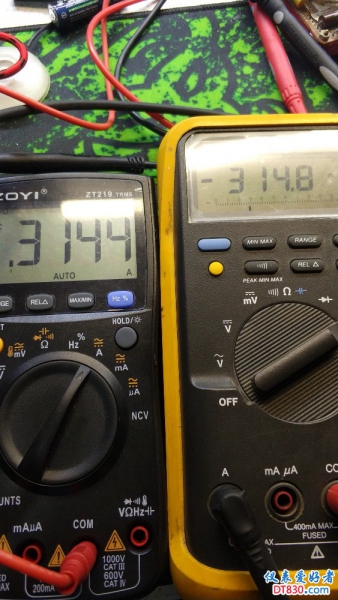

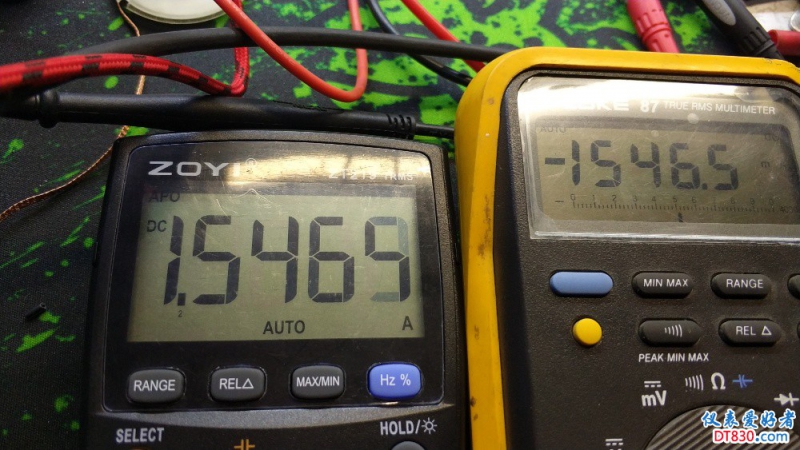

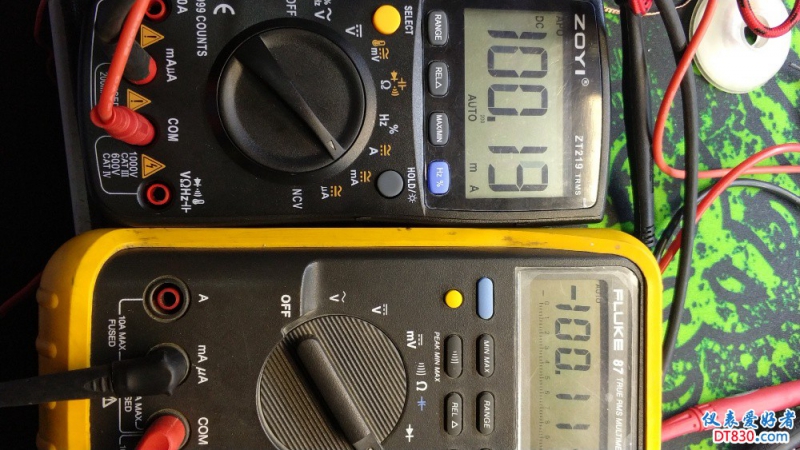

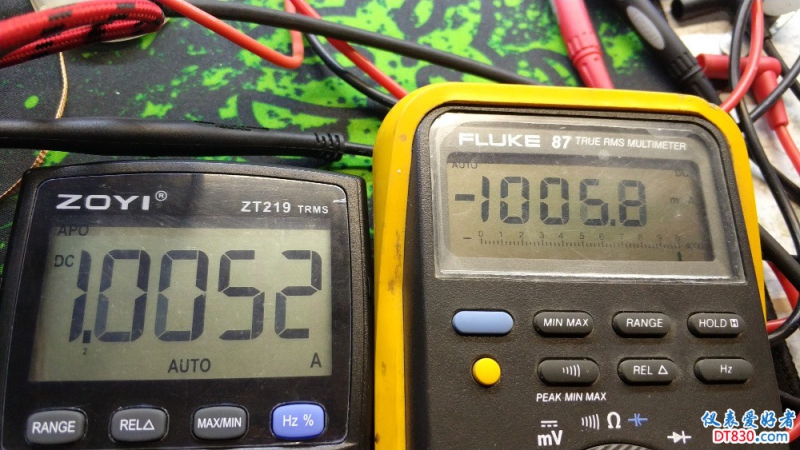

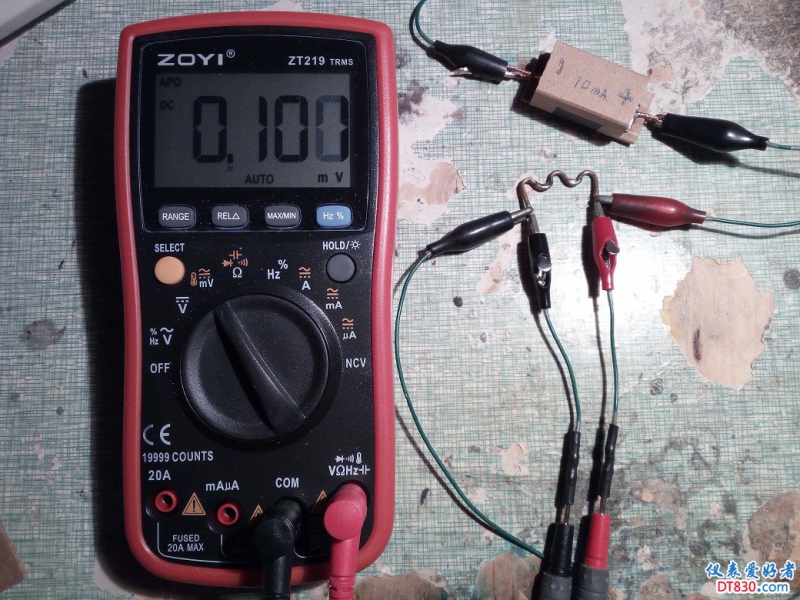

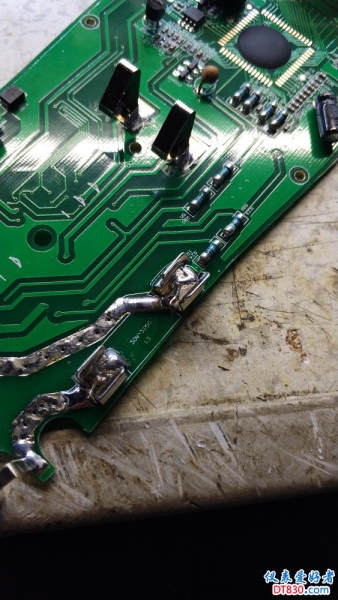

我补了锡,然后水口钳压痕,用另一个表慢慢调整的。电源也就3A的水平,也就调到了3A,87也是N年老表,大致按照87调的,毫安档还可以,A档位一般了










2018-2-28 20:43:53 回复
散淡021 数字大神 2018-2-28 21:08:47
5448 发表于 2018-2-28 20:43
我补了锡,然后水口钳压痕,用另一个表慢慢调整的。电源也就3A的水平,也就调到了3A,87也是N年老表,大 ...

20A档你算调的好的,

不错
2018-2-28 21:08:47 回复
wgsd 数字大神 2018-2-28 21:54:12
散淡021 发表于 2018-2-28 19:49
219
厂家好像24C02里的都是原始数据,厂家没调过,如9nF电容档,几款不同型号的全是  1801(UT每块不同型 ...

厂家调过的,2E、2F,(5A校正比例),每个表都不一样。
我的表D8、6F,糊涂周网友的是A5、6B。
如果厂家不调整,那么每个表的取样点到地插座的电阻都应该是0.01欧左右(如我的9203),就不会有火速飞行测的0.0126欧(超标)。
2018-2-28 21:54:12 回复
光速飞行 数字大神 2018-2-28 22:33:34
本帖最后由 光速飞行 于 2018-2-28 23:12 编辑
wgsd 发表于 2018-2-28 21:54
厂家调过的,2E、2F,(5A校正比例),每个表都不一样。
我的表D8、6F,糊涂周网友的是A5、6B。
如果厂家 ...

这个表厂方已经调试过了,我调到0.0100欧,去测量电流不准了,读数减少了,我调整回到0.0135欧,读数又准确了。
2018-2-28 22:33:34 回复
散淡021 数字大神 2018-3-1 09:05:05
wgsd 发表于 2018-2-28 21:54
厂家调过的,2E、2F,(5A校正比例),每个表都不一样。
我的表D8、6F,糊涂周网友的是A5、6B。
如果厂家 ...

这就好,应改调整
2018-3-1 09:05:05 回复
5448 数字大师 2018-3-1 14:59:57
这一段焊锡不只是20A档的路径,看准了。搪锡后又吸走的还要调校小电流档哈
2018-3-1 14:59:57 回复
rivrz 数字探长 2018-5-27 23:31:26
这帖子相见恨晚啊
