wgsd 楼主     数字大神 2018-12-14 22:53:19
sjtx1971 发表于 2018-12-14 14:49
厉害,技术高思路开阔,学习了

只是业余胡搞，相互交流共同学习。
2018-12-14 22:53:19 回复
gfm1985 数字小子 2019-4-19 11:36:17
谢谢分享
2019-4-19 11:36:17 回复
qjf11 数字大师 2019-4-23 08:47:52
有陶瓷排阻会好很多，fluke的表也是单片机的，为什么用陶瓷排阻肯定有原因的
2019-4-23 08:47:52 回复
wgsd 楼主     数字大神 2019-4-23 09:28:35
qjf11 发表于 2019-4-23 08:47
有陶瓷排阻会好很多，fluke的表也是单片机的，为什么用陶瓷排阻肯定有原因的 ...

成本高啊，温飘小，精度高，比例温飘一致性好，基本上是定制的了。
2019-4-23 09:28:35 回复
qjf11 数字大师 2019-4-23 17:02:15
可惜国内只有塑料排阻，没看到有陶瓷排阻，两者根本不是同一等级的
2019-4-23 17:02:15 回复
lqzhang03 数字探长 2019-5-10 11:41:25
wgsd 发表于 2019-4-23 09:28
成本高啊，温飘小，精度高，比例温飘一致性好，基本上是定制的了。

老大，ZT219如何校准，短接那个接点，输入基准电压后如何保存，如何选校准参数，请详细说说，谢谢。
2019-5-10 11:41:25 回复
wgsd 楼主     数字大神 2019-5-10 14:46:54
lqzhang03 发表于 2019-5-10 11:41
老大，ZT219如何校准，短接那个接点，输入基准电压后如何保存，如何选校准参数，请详细说说，谢谢。 ...

晶振旁边有个J1 0R，就是把0R的焊盘短路，ZT219得输入100mV的基准电压。操作方法参照DTM0660资料。
2019-5-10 14:46:54 回复
lqzhang03 数字探长 2019-5-16 07:56:51
wgsd 发表于 2019-5-10 14:46
晶振旁边有个J1 0R，就是把0R的焊盘短路，ZT219得输入100mV的基准电压。操作方法参照DTM0660资料。 ...

谢谢回复。
2019-5-16 07:56:51 回复
ynkmzyl 数字大师 2019-11-20 11:58:50
排阻再改改线性就美滋滋了
2019-11-20 11:58:50 回复
fslichong 数字王者 2019-11-27 14:12:45
分析详细透彻，此文有真实参考意义
2019-11-27 14:12:45 回复
hc061218 数字王者 2019-11-29 09:49:13

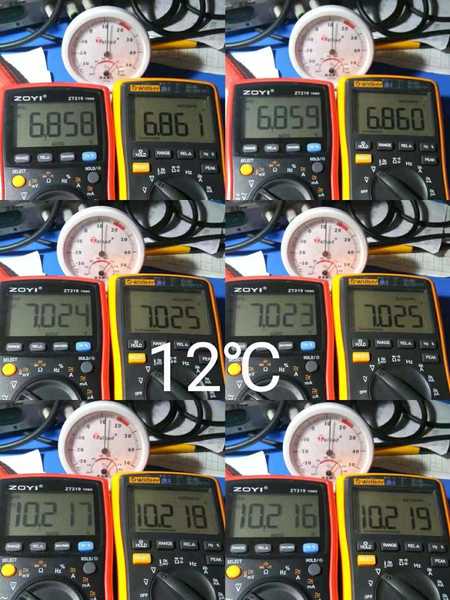

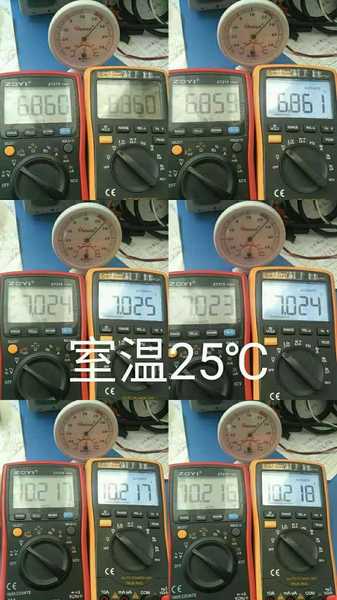

楼主，有个疑问，为啥我的219从25度室温到12度室温，测试399基准，几乎没有变化呢？感觉最多0.5-1个字？  基准也是是8069， 另外同方案的汉研28II同样温漂不大，28II用的是385基准！两个表尾数都不算很稳定，会跳1个字！电阻档的温漂倒是很明显，可能跟分压电阻的温漂有关！
你觉得我这个感觉温漂不大，是哪里问题呢？我查了8069和385的温漂曲线，在室温范围内，曲线几乎是平的，会跟这个有关吗？
以下程序自动插入未在内容中添加的图片或附件
2019-11-29 09:49:13 回复
wgsd 楼主     数字大神 2019-11-29 10:20:42
本帖最后由 wgsd 于 2019-11-29 10:29 编辑
hc061218 发表于 2019-11-29 09:49
楼主，有个疑问，为啥我的219从25度室温到12度室温，测试399基准，几乎没有变化呢？感觉最多0.5-1个字？   ...

8069温飘几十~一百ppm，电阻也在这个温飘范围，但有可能是反向温飘，我的219温飘就是8069与电阻相互抵消一部分。检查表的温飘表至少要在高温或低温保持两小时，而基准却要在表的检测温度大环境变化时，保持基本恒温不变，才有意义。（当然399的温飘，十度的变化，4位半是发现不了的）
表内的温度过度很慢的，例如小米蓝牙温湿度计，温度误差小于0.3度，那么小的体积，你把两个精度一样的小米，放在两个相差10度的房间，待几小时后，把它放在同一房间一起，十分钟温度还有不小的差距，两个达到接近相同的误差范围（零点几度）得1小时左右。（我测试过）。
2019-11-29 10:20:42 回复
wgsd 楼主     数字大神 2019-11-29 10:28:19
hc061218 发表于 2019-11-29 09:49
楼主，有个疑问，为啥我的219从25度室温到12度室温，测试399基准，几乎没有变化呢？感觉最多0.5-1个字？   ...

电阻的温飘大是正常的变化，但电压的温飘不但是基准的漂移，还包括分压电阻的温飘，如果两个一个是正飘，一个是负飘，会抵消一部分，甚至大部分或接近全部，这就是有时用作温度补偿的办法。
2019-11-29 10:28:19 回复
白不分 数字大师 2019-11-29 13:49:22
谢谢分享。
2019-11-29 13:49:22 回复
super-ut61e 数字斗士 2019-11-30 19:45:53
我觉得分压电阻得罪温漂对电压档影响应该比较小，电压档的分压电路是比值，温漂相差不大的话，应该对比值的大小影响很小！电阻档也能验证一点，电压测量没有明显温漂，但电阻档温漂明显，因为分压电阻的作为标准电阻，阻值的变化直接影响测量结果，至于基准的温漂，根据手册，虽然总体上温漂比较大，但在室温范围内，温漂是非常小的！剩下的就是单片机芯片本身的温漂了！而且我也不赞同通过加热或者冷却直接测试！我觉得在正常的不同的室温下测试更接近实际情况！我试过把UT61E放进冰箱再拿出来，0-26度回温过程中，一字未变，所以我觉得这方法不靠谱！
2019-11-30 19:45:53 回复
wgsd 楼主     数字大神 2019-12-1 00:04:04
super-ut61e 发表于 2019-11-30 19:45
我觉得分压电阻得罪温漂对电压档影响应该比较小，电压档的分压电路是比值，温漂相差不大的话，应该对比值的 ...

电压分压和电阻档用的是一组电阻，影响是一样的，只是电压的温飘还包含基准的温飘，电压的温飘小是被基准的温飘抵消了一部分。
2019-12-1 00:04:04 回复
super-ut61e 数字斗士 2019-12-1 11:44:35
wgsd 发表于 2019-12-1 00:04
电压分压和电阻档用的是一组电阻，影响是一样的，只是电压的温飘还包含基准的温飘，电压的温飘小是被基准 ...

是一组不假，但电压档利用的是分压电阻的比值，电阻档用的是分压电阻的阻值，还是有区别的！温漂比较一致的话，比值基本上变化极小了！
2019-12-1 11:44:35 回复
wgsd 楼主     数字大神 2019-12-1 11:55:32
super-ut61e 发表于 2019-12-1 11:44
是一组不假，但电压档利用的是分压电阻的比值，电阻档用的是分压电阻的阻值，还是有区别的！温漂比较一致 ...

电阻的温飘是不一样的，如果是排阻，比值变化会小挺多，但多数是各自独立的电阻。
2019-12-1 11:55:32 回复
super-ut61e 数字斗士 2019-12-1 14:25:30
wgsd 发表于 2019-12-1 11:55
电阻的温飘是不一样的，如果是排阻，比值变化会小挺多，但多数是各自独立的电阻。 ...

你的意思是说，同一型号不同阻值的电阻，温漂也会大不相同？
2019-12-1 14:25:30 回复
wgsd 楼主     数字大神 2019-12-1 15:16:28
super-ut61e 发表于 2019-12-1 14:25
你的意思是说，同一型号不同阻值的电阻，温漂也会大不相同？

是的，别说这个电阻，连塑料块都不一样。
2019-12-1 15:16:28 回复
