给ZT219做个锂电池盒

老李爱维修 发表于 2018-4-29 15:26
可惜空间太小了，要是直接18650电池加稳压才巴适。

用18650电池想一年不充电呀。

没有看懂怎么改电池符号显示门限电压？那个插头接在电路的哪个点？

动手能力太强了，连低电压检测都做出来了，其他表可以参照吗？怎么知道检测位置呢？

jackwrh 发表于 2018-10-1 01:28
没有看懂怎么改电池符号显示门限电压？那个插头接在电路的哪个点？

原表R14电阻接的芯片管脚就是低电压检测端。

5460 发表于 2018-10-2 19:53
动手能力太强了，连低电压检测都做出来了，其他表可以参照吗？怎么知道检测位置呢？ ...

可以参照DTM0660产品说明书。

wgsd 发表于 2018-10-3 13:57
可以参照DTM0660产品说明书。

谢谢解答，我找找说明书

谢谢楼主的回复！我正准备改自己的三块众仪表为锂电池。我刚看了各位的回复，想说说自己的想法。
我认为这样改不是很理想，因为改了锂电就没有必要再用3V干电了，所以没有必要再留后手；
使用这样的方案容量是很小的，当然，表的耗电很省，这样也行。我的方案是采用一块2000mAh的聚合物锂电池，直接把原表电池夹拆了，把锂电池用不干胶贴于此处，这样的优点不仅是容量大，而且还节省了做电池盒的功夫，还有一个优点，可以在表背加整块的屏蔽板；

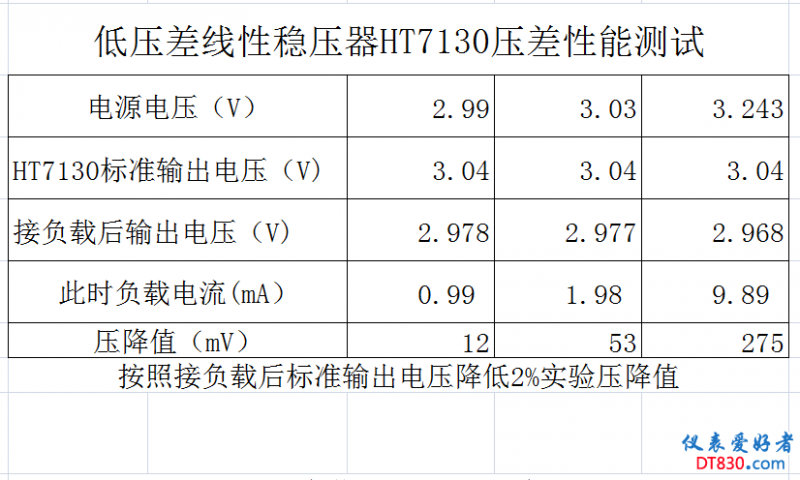

使用HT7130-1来稳压是很聪明的选择，我也打算这样做，至于它的充电点，选择3.3V应该是正确的，而且充电点不应该选择在稳压输出端，而应该在稳压输入端，就是电池端，这样电路才能监测电池的端电压，但如此一来，分压电阻会在关机态耗电，就需要增加一个电子开关电路，最好用PMOS管；
关于充电的问题，实际上这样的电池充一次电能用两年，可以不设计机壳上的接口，我打算设计一个机内接点，需要充电时打开机壳，用鱼夹来充电。
另外我还打算给两块小表增加LED手电功能，那是另一个话题了。

jackwrh 发表于 2018-10-4 11:08
谢谢楼主的回复！我正准备改自己的三块众仪表为锂电池。我刚看了各位的回复，想说说自己的想法。
我认为这 ...

这种想法很实用，但毁掉原电池盒很可惜。另外纠正一下，充电不会在稳压输出端，稳压芯片会坏的。电压检测端是监测的电池电压，耗电在微安级，用不着另设开关。

很好的创意，学习了。

wgsd 发表于 2018-3-26 14:46
原先也有你的那种想法，不过很多资料认为，锂电池自动关闭保护是不得已而为之，此时电池已过放电并造成电 ...

手机锂电基本上少于3.6V就会自动关机了，其实就是保护电池。

老李爱维修 发表于 2018-11-24 12:18
手机锂电基本上少于3.6V就会自动关机了，其实就是保护电池。

锂电一般都带保护板，但很少像手机3.6V即关机（此时电池自身的保护并没启动），锂电自身保护大多都是小于3V，具体2点几伏记不清了，电池保护启动，电池没有输出，只有再充一下电（瞬间即可），即可打开输出，便可测量到阈值保护电压了。

wgsd 发表于 2018-11-24 12:39
锂电一般都带保护板，但很少像手机3.6V即关机（此时电池自身的保护并没启动），锂电自身保护大多都是小于 ...

但是如果每次都等电池放电到3V以下再充电，肯定会电池的寿命有影响的。

wgsd 发表于 2018-11-24 12:39
锂电一般都带保护板，但很少像手机3.6V即关机（此时电池自身的保护并没启动），锂电自身保护大多都是小于 ...

锂电不同方案的保护板的过充过放电压也有些区别吧

巍巍兴安 发表于 2018-11-24 16:29
锂电不同方案的保护板的过充过放电压也有些区别吧

应该是根据不同方案有区别的。

网上有3.2v的磷酸铁锂，也有1.5v的锂电池。有这功夫去赚一百块，什么都有了。改不是不可以，但不能损结构。最简洁可靠才是最优秀的。

效果看样子不错，但是可惜原表，能再改改，不动手术吗？

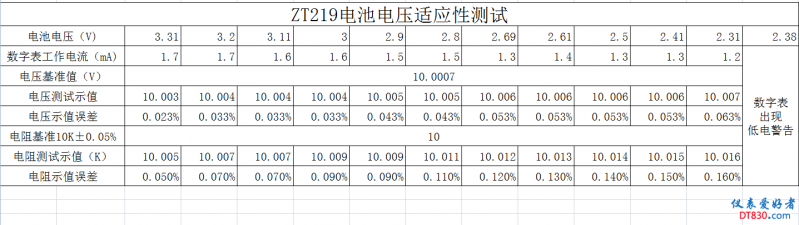

ZT219电池正常电压范围是多少？电池最高电压超过多少会损伤表内部零件？

秘境追踪 发表于 2018-11-28 22:11
ZT219电池正常电压范围是多少？电池最高电压超过多少会损伤表内部零件？

第一个问题参考DTM0660产品说明书介绍工作电压：2.4V〜3.6V。
低二个问题有待于你做个试验分享一下了！

秘境追踪 发表于 2018-11-28 22:11
ZT219电池正常电压范围是多少？电池最高电压超过多少会损伤表内部零件？

参考DTM0660产品说明，最高4V。

那刚充满的锂电池直接用还是有危险。
