ZT-X 24C08数据

无敌吴刚 数字奇才 2018-5-31 13:28:43
wgsd 发表于 2018-5-31 07:38
以前有很多帖子,该芯片基本类同。我是想调掉uA档底数,单独调uA档没去掉,可能在主程序里,等再找找其它 ...

辛苦了,哈哈哈
2018-5-31 13:28:43 回复
wgsd 楼主     数字大神 2018-5-31 13:37:42
光速飞行 发表于 2018-5-31 13:25
如果是专业的编程器就不用担心电压问题,首先选好芯型号,编程器就加载这个芯的所要的电压。
...

没有编程器,也没用过,这个真不懂。
2018-5-31 13:37:42 回复
wgsd 楼主     数字大神 2018-5-31 13:39:05

共同玩乐。
2018-5-31 13:39:05 回复
光速飞行 数字大神 2018-5-31 13:41:16
本帖最后由 光速飞行 于 2018-5-31 14:01 编辑
wgsd 发表于 2018-5-31 13:37
没有编程器,也没用过,这个真不懂。

这个我知道啊,我用编程器几十年了。


2018-5-31 13:41:16 回复

点评

我219和X 就是这样,最后还是拆下读。也有可能是夹子连接不好(早上拆下24C08夹在夹子上开始也不行)
2018-5-31 18:24
xo304 数字梦想家 2018-5-31 14:06:07
wgsd 发表于 2018-5-31 13:37
没有编程器,也没用过,这个真不懂。

手里有个很久没用的炜煌500A编程器,以前xp下很好用,兄弟要玩拿去,电源找不到了。好像是12V。
2018-5-31 14:06:07 回复
wgsd 楼主     数字大神 2018-5-31 14:34:24
xo304 发表于 2018-5-31 14:06
手里有个很久没用的炜煌500A编程器,以前xp下很好用,兄弟要玩拿去,电源找不到了。好像是12V。 ...

谢谢兄弟好意,因为我极少用,需要时单片机将就一下就行了(虽然费点事),还是让它在有用的人手中发挥更大的作用吧。再次谢谢。
其实我也很笨,给单片机加个电压转接口不就解了吗。
2018-5-31 14:34:24 回复

点评

吹下(烙铁用熟了,几秒就搞下,堆锡不伤焊盘)来肯定能读出,我219、ZT-X 在板上都没有读出,水平太差
2018-5-31 16:38
散淡021 数字大神 2018-5-31 16:29:20
无敌吴刚 发表于 2018-5-31 13:27

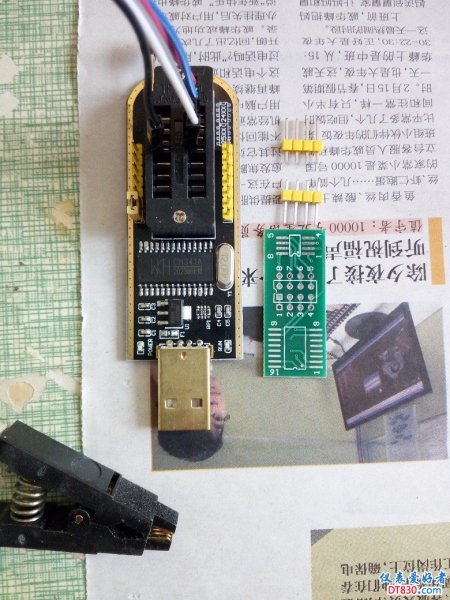

我见过有一种可以直接扣到电路板上的IC的插件

你说的是这种夹子吗?

我调到10分钟关机(考虑耗电), 最小电容档我也调了。

三块大小不同,内部走路也不同,分布电容肯定有差异。就是同款ZT-X,我的不能测25pF以下的,另外的坛友ZT-X能测到5pF。
XT-X、ZT203、ZT219,24C02和24C08里出厂都是0118, 而芯片厂家的出厂初始也是0118
我的219 正好基本能测,而ZT-X 和ZT203 都要自己增加底数解决。

2018-5-31 16:29:20 回复
无敌吴刚 数字奇才 2018-5-31 16:43:04
散淡021 发表于 2018-5-31 16:29
你说的是这种夹子吗?

我调到10分钟关机(考虑耗电), 最小电容档我也调了。

哈,是这种夹子!是不是很方便?不用拆下来也能读写了?
2018-5-31 16:43:04 回复

点评

是的,我ZT203很简单搞定,219和X就没搞定,到时候你搞好了发帖交流。
2018-5-31 18:20
wgsd 楼主     数字大神 2018-5-31 17:32:39
恭喜各位玩的顺心。
2018-5-31 17:32:39 回复
光速飞行 数字大神 2018-5-31 19:07:42
光速飞行 发表于 2018-5-31 13:41
这个我知道啊,我用编程器几十年了。

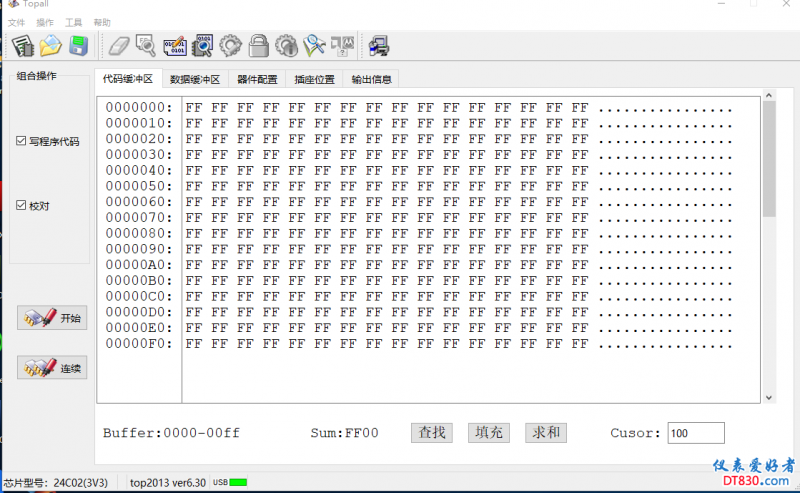

我这个图,不是读不出数据,是在说明专业编程器选择芯片后编程器就会加载相应芯片的读写电压,你看错了。
2018-5-31 19:07:42 回复

点评

是的,反正我没读出时,全是FF
2018-5-31 19:55
光速飞行 数字大神 2018-5-31 20:03:52
光速飞行 发表于 2018-5-31 19:07
我这个图,不是读不出数据,是在说明专业编程器选择芯片后编程器就会加载相应芯片的读写电压,你看错了。 ...

我没有去读。
2018-5-31 20:03:52 回复
糊涂周 数字精灵 2018-6-1 00:14:37

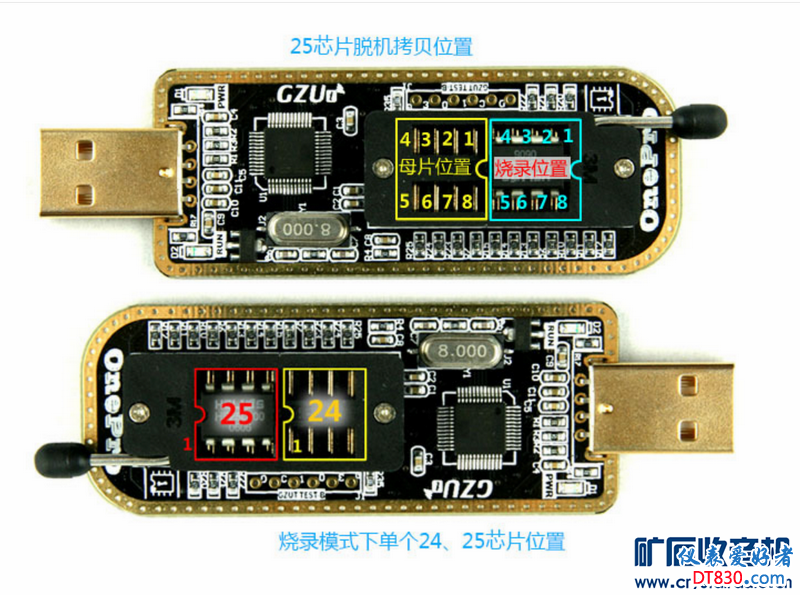

感谢分享,问下我用CH341A怎么读不出数据?k24c08应该选什么什么型号的芯片?谢谢
2018-6-1 00:14:37 回复
光速飞行 数字大神 2018-6-1 00:47:19
糊涂周 发表于 2018-6-1 00:14
感谢分享,问下我用CH341A怎么读不出数据?k24c08应该选什么什么型号的芯片?谢谢 ...

这个是型号24c08,读不出是接线不对,在线读不出,就是接线不对,要拆出才行。
2018-6-1 00:47:19 回复
糊涂周 数字精灵 2018-6-1 01:16:44
光速飞行 发表于 2018-6-1 00:47
这个是型号24c08,读不出是接线不对,在线读不出,就是接线不对,要拆出才行。 ...

原来的各个众仪及210e都ok了,这次就不行了
2018-6-1 01:16:44 回复

点评

我在上面也没有读出,就是不想拆下来,最后拆下来OK
2018-6-1 05:59
散淡021 数字大神 2018-6-1 06:03:20
糊涂周 发表于 2018-6-1 01:16
原来的各个众仪及210e都ok了,这次就不行了

wgsd 一直是拆下来读的,昨天他也在板上读?也没看他割线。


2018-6-1 06:03:20 回复
Julien 数字斗士 2018-6-1 09:15:19
在线读写也挑编程器,我有三个,只有一个可用,其它两个就不行
2018-6-1 09:15:19 回复
光速飞行 数字大神 2018-6-1 09:41:45
散淡021 发表于 2018-6-1 06:03
wgsd 一直是拆下来读的,昨天他也在板上读?也没看他割线。

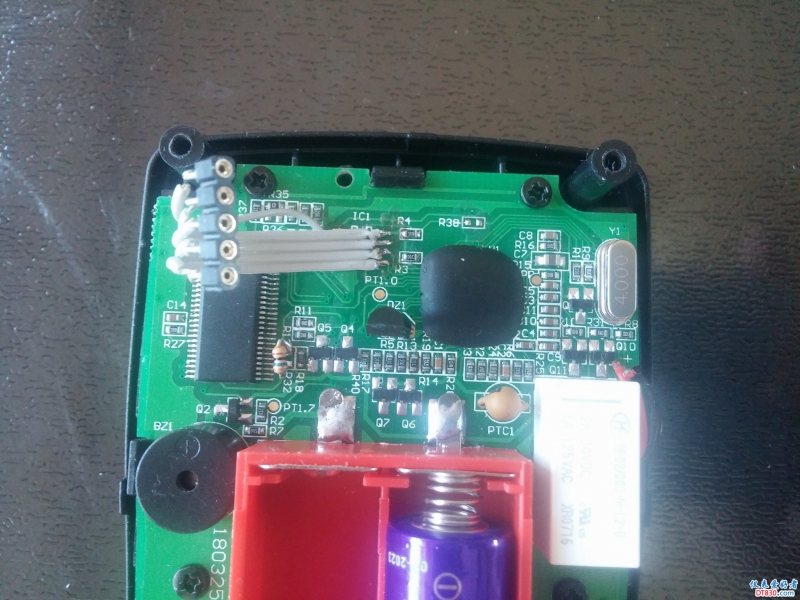

他这个拆下来,用线引出插脚,在外方便操作,读写编辑好后再焊回去。
2018-6-1 09:41:45 回复
光速飞行 数字大神 2018-6-1 09:46:18
糊涂周 发表于 2018-6-1 01:16
原来的各个众仪及210e都ok了,这次就不行了

在线只能工作读写,厂方这样做就是不想第三方编程,不能编程,只有拆下来才能编程了。
2018-6-1 09:46:18 回复
西林迷 数字精灵 2018-6-1 12:13:44
牛,这个可以有!
2018-6-1 12:13:44 回复
atz123 数字王者 2018-12-26 20:45:55
我就想知道能从哪弄到这些数据说明
2018-12-26 20:45:55 回复
