ZT-X背光终极改造

wgsd 发表于 2018-9-19 10:07
在相同的亮度下，LED的串连和并连对其功耗影响并不大，如两只串连电流3mA，但电压要翻倍（两只之和）。LE ...

是的，但是升压板如果带恒流驱动的话，就省去了限流电阻的功耗。即使普通的升压板，电压稳定度话，限流电阻也能省去，或者取一个比较小的值，而且到led的驱动电流降低了。只是又增加了升压的损耗，整体能降低的功耗有限。没有低功耗体积小电压范围合适的升压板的话，150欧左右电阻是最佳选择，保证了亮度，到最低电量时也不影响3.6v稳定性。

apple5050 发表于 2018-9-21 18:18
是的，但是升压板如果带恒流驱动的话，就省去了限流电阻的功耗。即使普通的升压板，电压稳定度话，限流电 ...

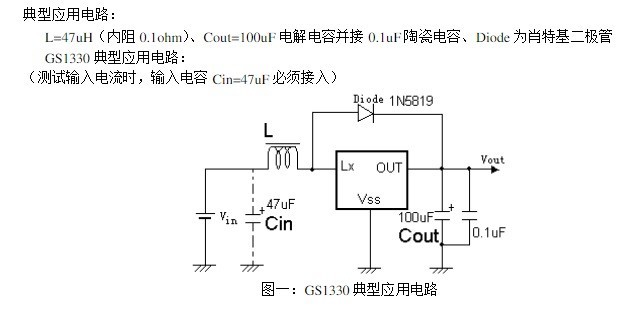

有升3V的芯片，体积很小，可以单独给LED用，限流电阻可以减小不少。当然也可以给全表供电，这样表受电压的影响可以忽略，精度进一步提高，但如用充电电池可能过放，普通电池侧可以彻底用尽。

尝试多种阻值，最终选择250欧姆。3V/13.5mA。   背光电流5.3mA。换上镍氢电池2.3V，背光亮度没怎么变化，适合我使用普通电池又偶尔用用充电池环境，整机电力耐久

jiangr 发表于 2018-9-26 19:34
尝试多种阻值，最终选择250欧姆。3V/13.5mA。   背光电流5.3mA。换上镍氢电池2.3V，背光亮度没怎么变化，适 ...

我的是150欧，电流7mA左右。

wgsd 发表于 2018-6-23 19:49

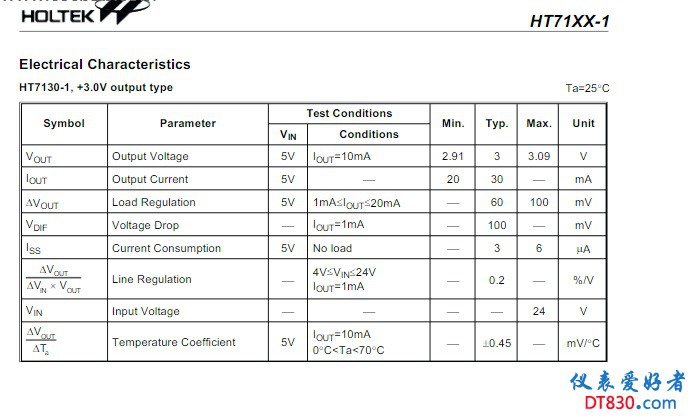

我的照片在6~10mA感觉亮度很难区别，如果要想恒流，列如恒流7mA，还会省电，别用恒流管，太贵。用7130稳 ...

我也认为采用添加稳压芯片的方法更科学，一来能保证表的电源电压始终被稳定在3V，保持测量精度，二来又可以稳定背光亮度，一举两得。而用升压电路来驱动背光，虽然简单，但表电源电压变动幅度太大，对精度有影响。另外也不适合用氢镍电池来给表供电，不仅因为端电压低，而且自放电严重，自行失效几率很高，远不如用锂电合理。

jackwrh 发表于 2018-10-1 00:30
我也认为采用添加稳压芯片的方法更科学，一来能保证表的电源电压始终被稳定在3V，保持测量精度，二来又可 ...

用锂电和稳压是较佳选择，但这种大众表为的是方便和适宜面，有的人连充电都嫌费事，随手换电池了事。
高性能的仪表可能考虑的更周全些。

jiangr 发表于 2018-9-26 19:34
尝试多种阻值，最终选择250欧姆。3V/13.5mA。   背光电流5.3mA。换上镍氢电池2.3V，背光亮度没怎么变化，适 ...

这个电流亮一点的地方感觉屏幕有点暗。不过最小只能取到150欧了，再小的话在电池电量低的情况下，表内部的3.6v稳压输出就变了。对精度有一定影响。

我的表还在快递手上，先玩下在改

zjqzwangdong 发表于 2019-9-26 09:31
我的表还在快递手上，先玩下在改

是款不错的小表，现在应该是新版。

wgsd 发表于 2019-9-26 10:04
是款不错的小表，现在应该是新版。

不是很清楚新板啥样子，我看坛内这表图有三种，也不知道那种是新款的，我的电流孔上中下位置分别显示三个单位的

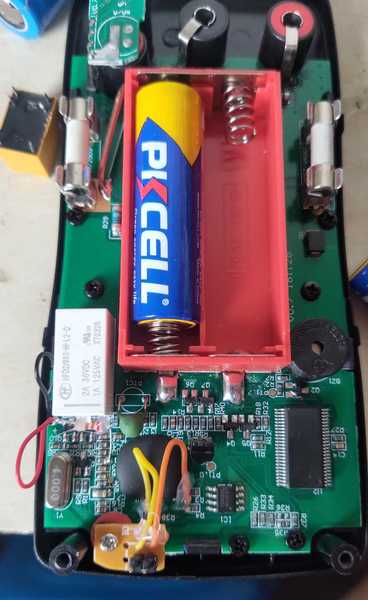

参照大师思路，我也把背灯电阻 给串改了，把阻值改为218欧的，电池2.9v关紧，led电流5.8ma，表内总待机14.3ma

大师能否给设计一个光控背光电路呢，即环境明亮背光亮度增加，环境黑暗背光亮度降低。可能要用光敏电阻和三极管等器件吧，业余菜鸟对电路外行，谢谢！

巍巍兴安 发表于 2019-10-1 21:12
大师能否给设计一个光控背光电路呢，即环境明亮背光亮度增加，环境黑暗背光亮度降低。可能要用光敏电阻和三 ...

这个可能要破坏表的外壳，来安装光敏元件。最简单的就是能找到光电阻合适的光敏电阻，并连在限流电阻上即可。如亮电阻在100欧左右，但好像亮电阻都较大。我手中的光敏电阻亮电阻在4、5百欧左右，暗电阻近10K左右。
实在想用可在驱动三极管的基极电阻上改进，如通过串并电阻和光敏电阻来调整三极管的基极电流，使其到达想要的暗电流和亮电流。
感觉实际意义不大，因为白天想到达很亮的强度，得用大功率发光管，电流消耗会非常大。（表的供电电压视乎太小了）

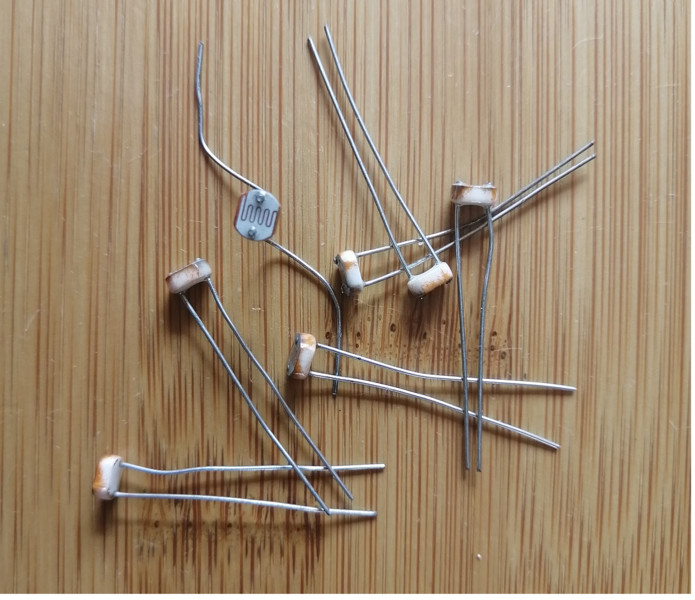

发张我手中的光敏电阻图。

wgsd 发表于 2019-10-2 10:42
这个可能要破坏表的外壳，来安装光敏元件。最简单的就是能找到光电阻合适的光敏电阻，并连在限流电阻上即 ...

我觉的给背光设置白天黑夜两种模式可行。如若单纯随环境亮度增加而增加亮度就比较麻烦了，就像一些手机屏幕可以随环境亮度而实时改变背灯亮度，有点复杂，那得上单片机电路了比较精准

wgsd 发表于 2019-10-2 10:42
这个可能要破坏表的外壳，来安装光敏元件。最简单的就是能找到光电阻合适的光敏电阻，并连在限流电阻上即 ...

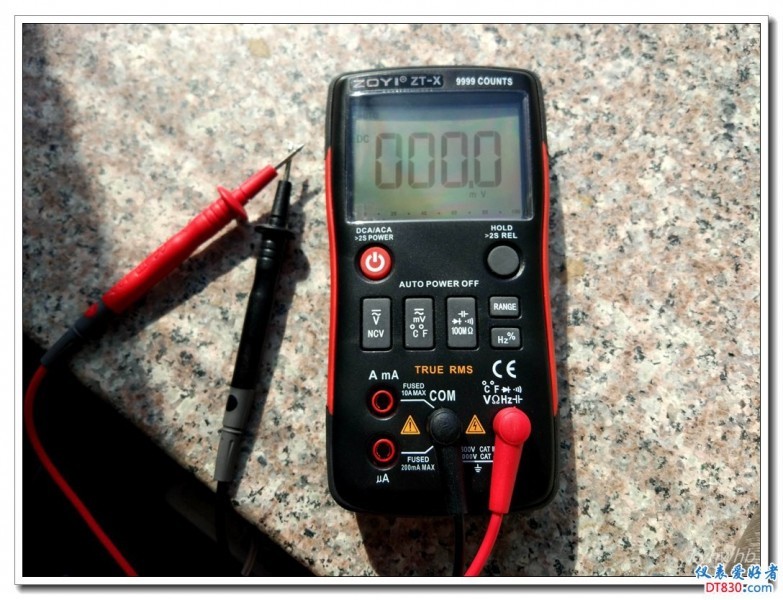

谢谢！环境太亮看不清，环境暗时又刺眼，我的改了正显还在使用中，就是颜值差太多了！补个图：

巍巍兴安 发表于 2019-10-3 06:23
谢谢！环境太亮看不清，环境暗时又刺眼，我的改了正显还在使用中，就是颜值差太多了！ ...

工作用表，正显挺好的，不用担心耗电频繁开关机，用的安心。
