华仪MASTECH绿版MS8218 四位半测评+拆机

发表于：2020-7-28 23:31:43 8451
万用表
主题类别: 评测（详细）
仪表品牌: 其它品牌
显示方式: 四位半
型号或关键字: 华仪MS8218

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

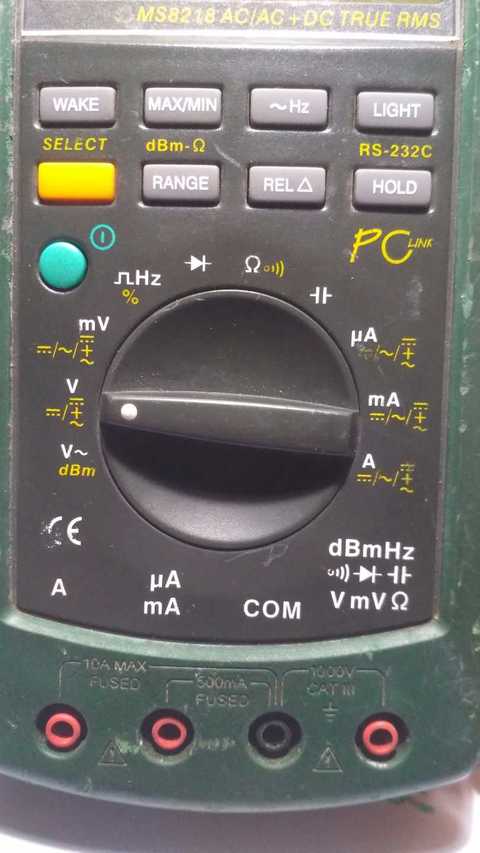

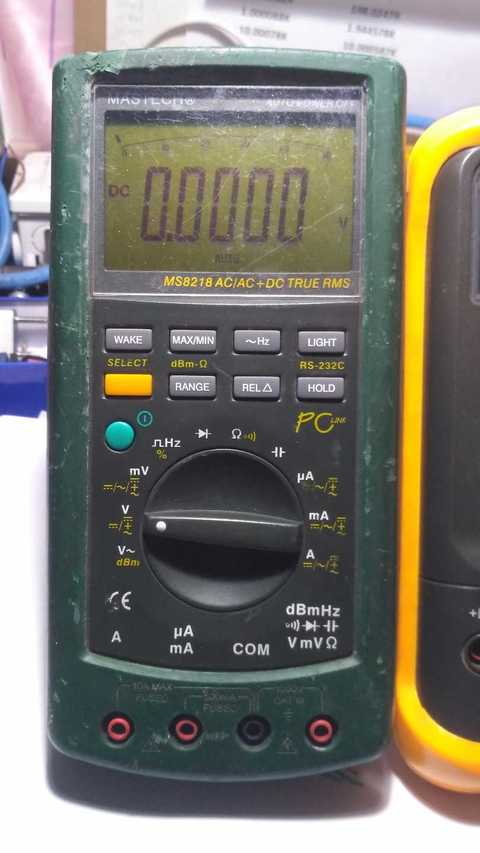

有人给我推荐了华仪MS8218，查了一下，价格对我来说太贵了，于是只能买个伊拉克成色的回来体验一番！

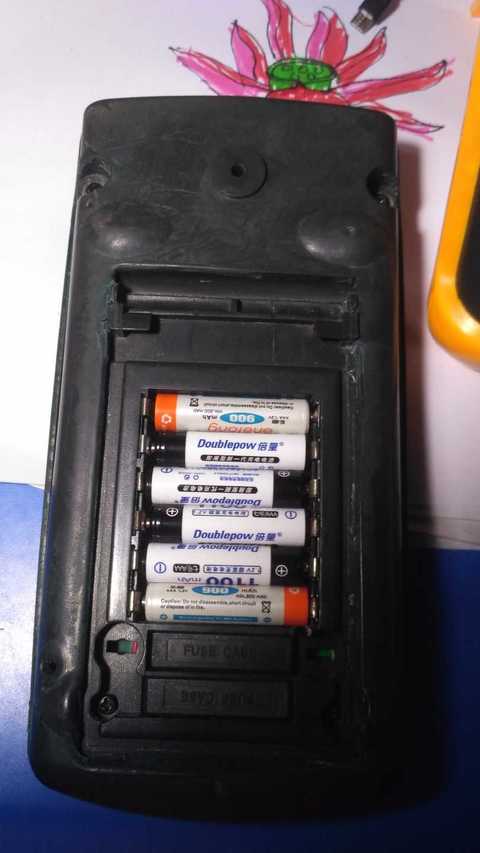

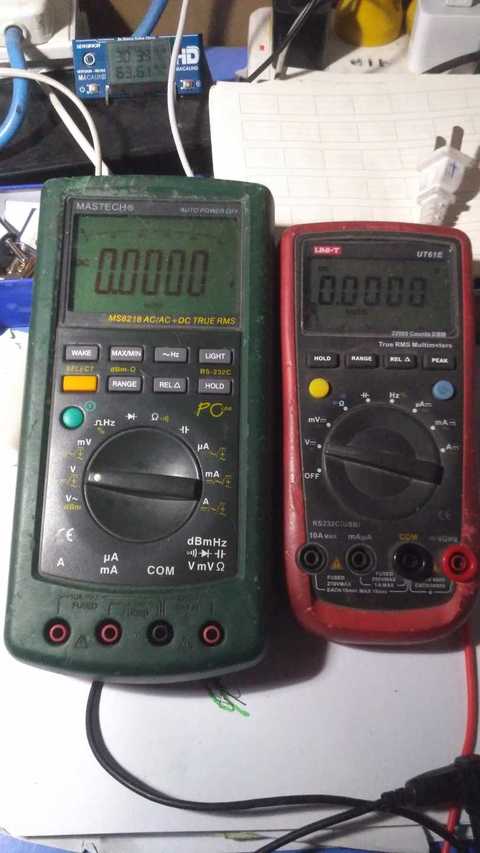

1.个头大，比61E整整胖了一大圈，但是，表不是很沉！六节7号电池供电！卖家改了锂电池供电，改的很完美，两块串联，可惜，快递不能发电池，被卖家发货前拆掉了！
2.50000计数，直流精度0.03% ，电容最大5000uF，50段模拟条，有上位机，232接口。
3.总体印象，测量速度不快，尤其是电阻档，电容档很慢，至少比61E慢很多，模拟条感觉也比61E慢半拍！ 但是这表精度还真不错，这么垃圾的成色，估计很长时间没校准过了，测了一下精度真不错！而且这款老版本可以软件校准！(就是源不好找，要40开头的源)
以下程序自动插入未在内容中添加的图片或附件
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（27）

hc061218 楼主     数字王者 2020-7-28 23:36:51

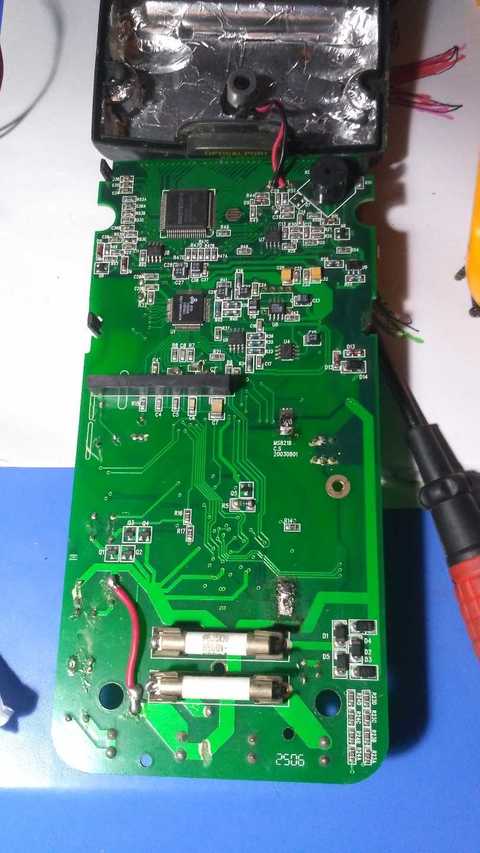

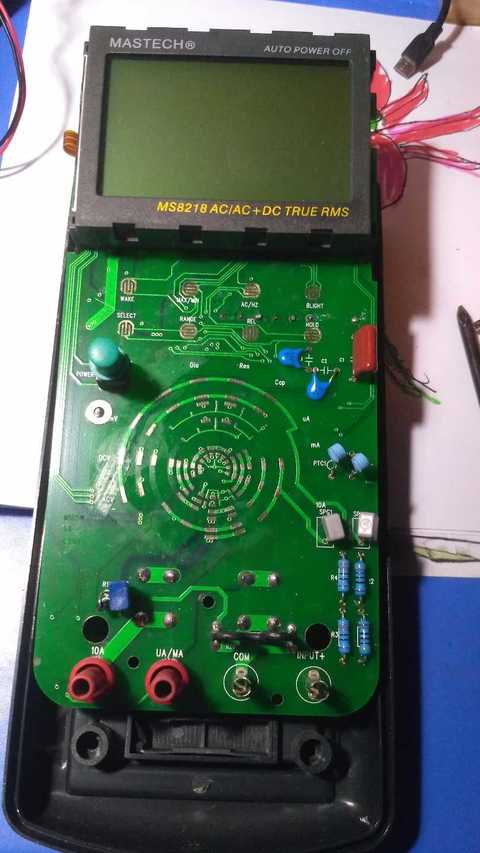

拆机篇:
伊拉克成色也没啥好说的，外观惨不忍睹！内部做工还可以，不过目测有修？ 没有牛屎，都是硬芯！

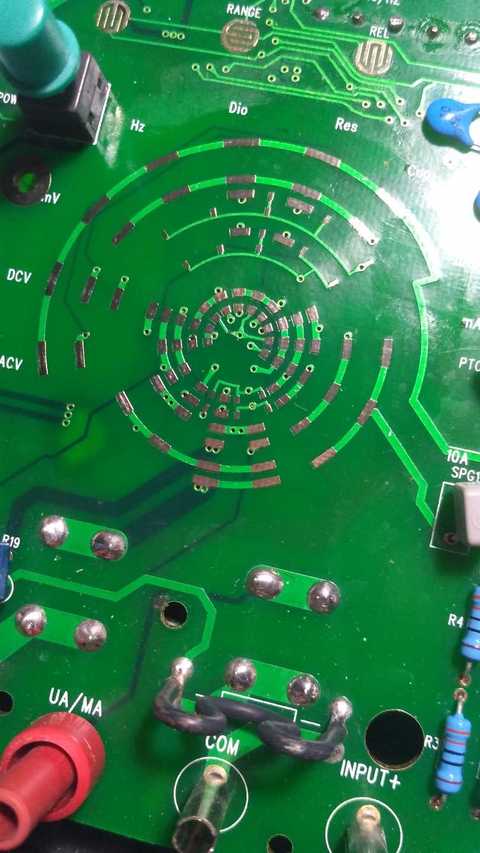

PCB刀盘设计和做工都很烂，多数过孔经过刀盘，刀盘还感觉很薄，沉金就别想了！另外，转盘松松垮垮，晃动很厉害！
背面左下角那根红色飞线，我也没去研究这是干嘛的，看过别人拆机图肯定没有这根线！
以下程序自动插入未在内容中添加的图片或附件
2020-7-28 23:36:51 回复
hc061218 楼主     数字王者 2020-7-28 23:39:21

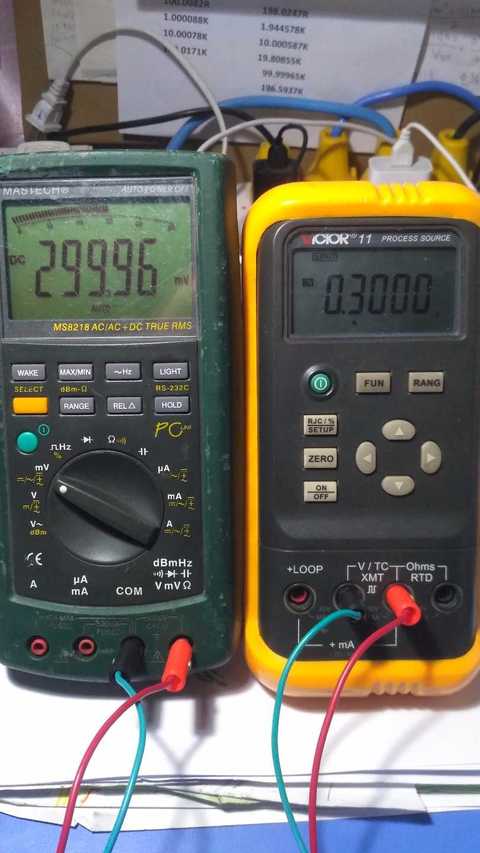

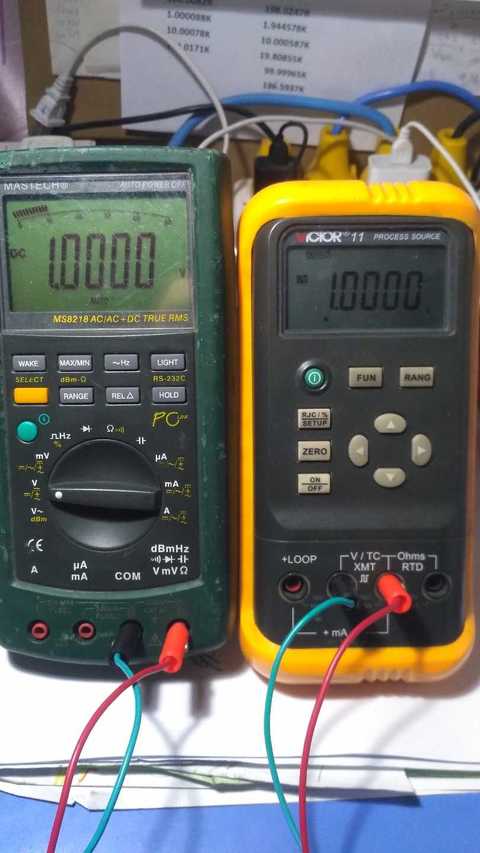

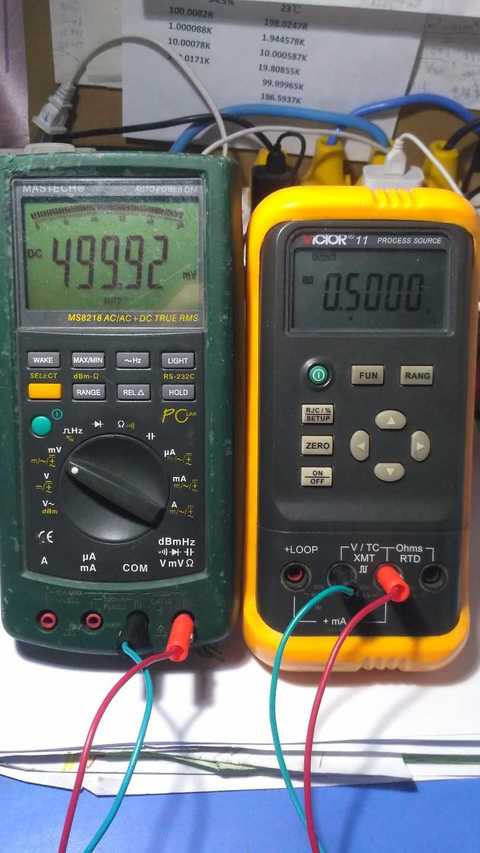

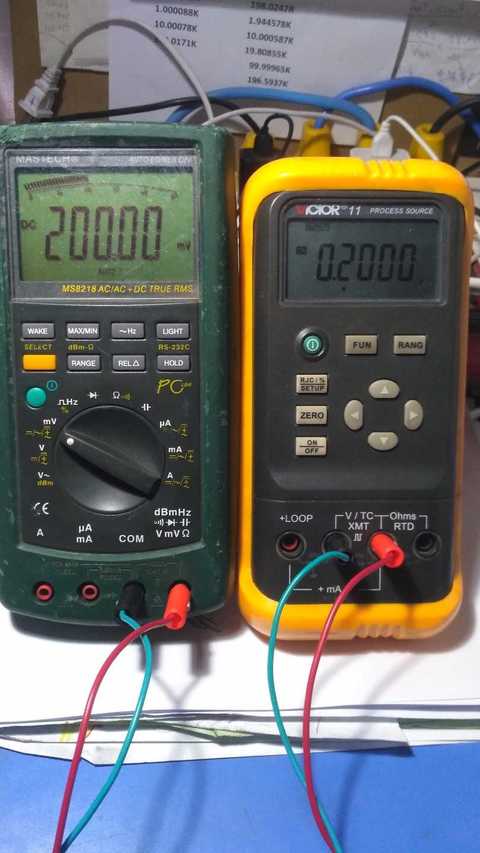

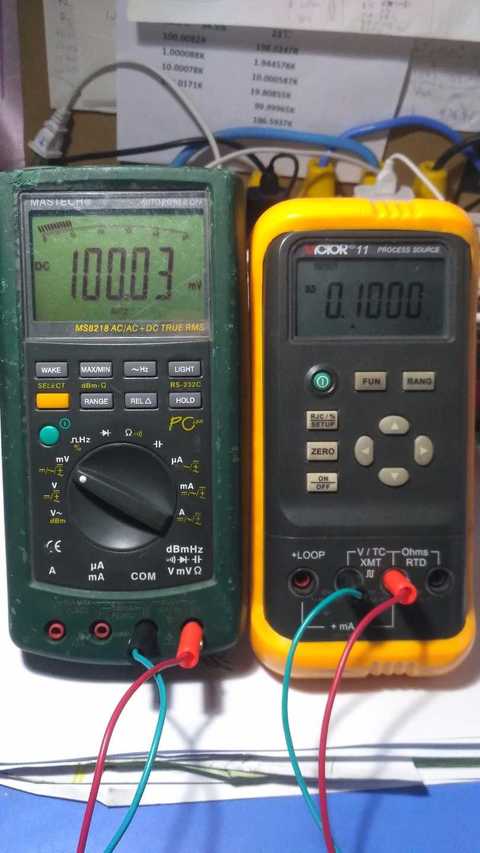

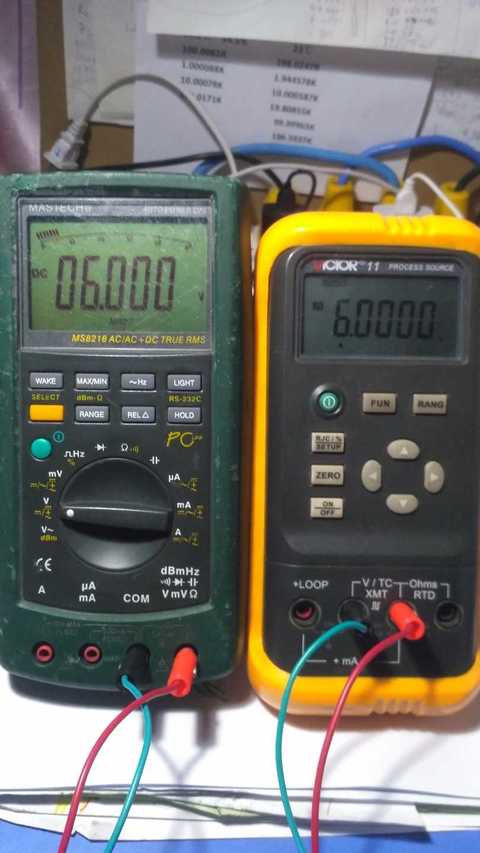

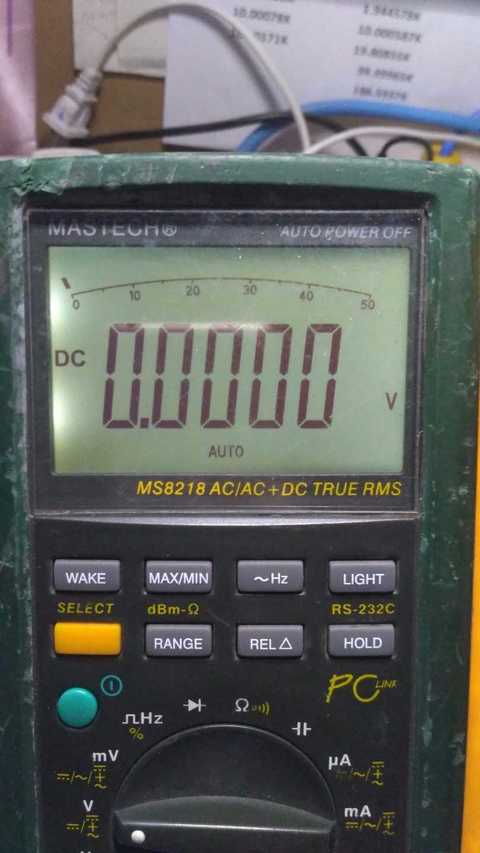

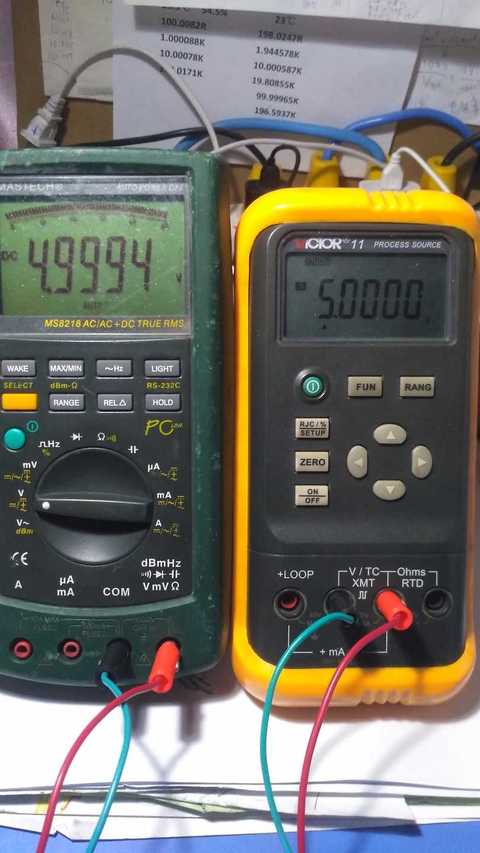

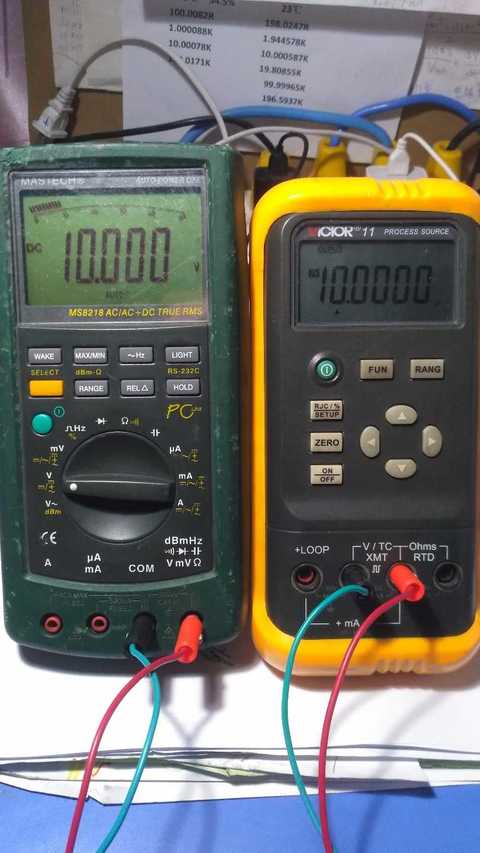

电压测量篇:
电压档精度很高！
以下程序自动插入未在内容中添加的图片或附件
2020-7-28 23:39:21 回复
hc061218 楼主     数字王者 2020-7-28 23:41:08

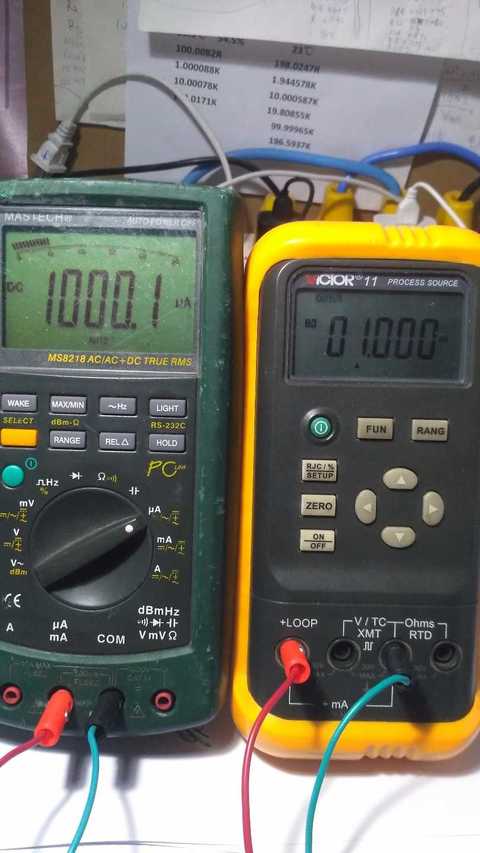

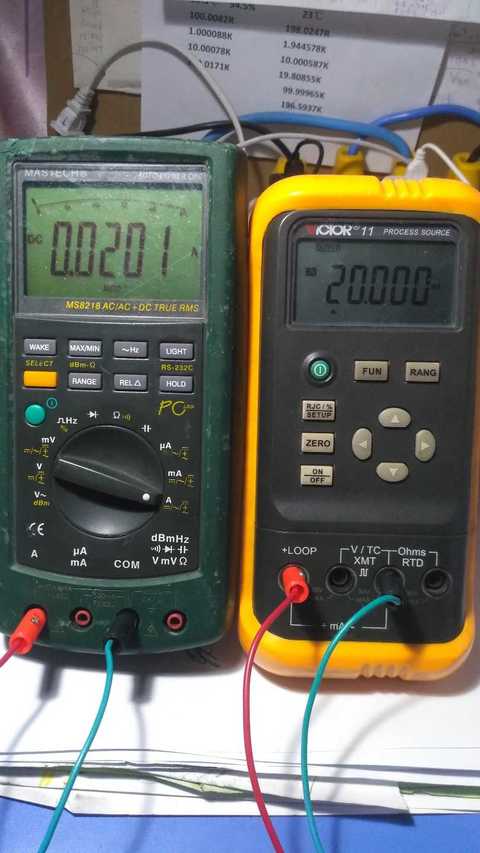

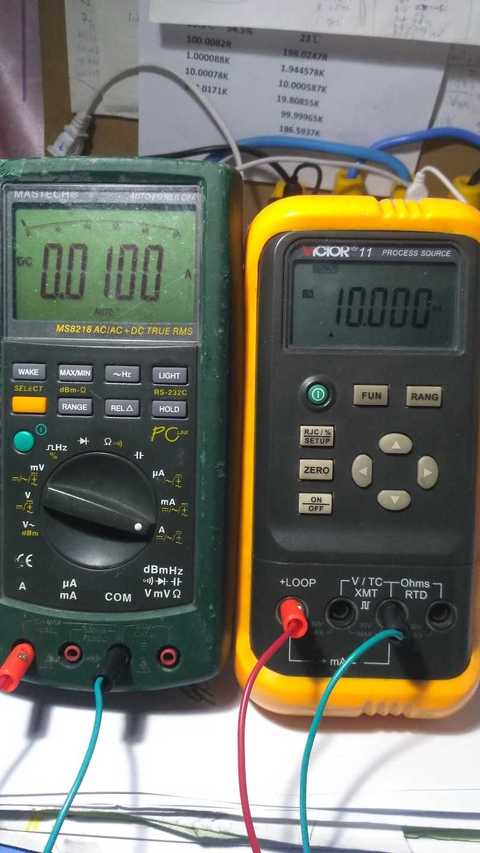

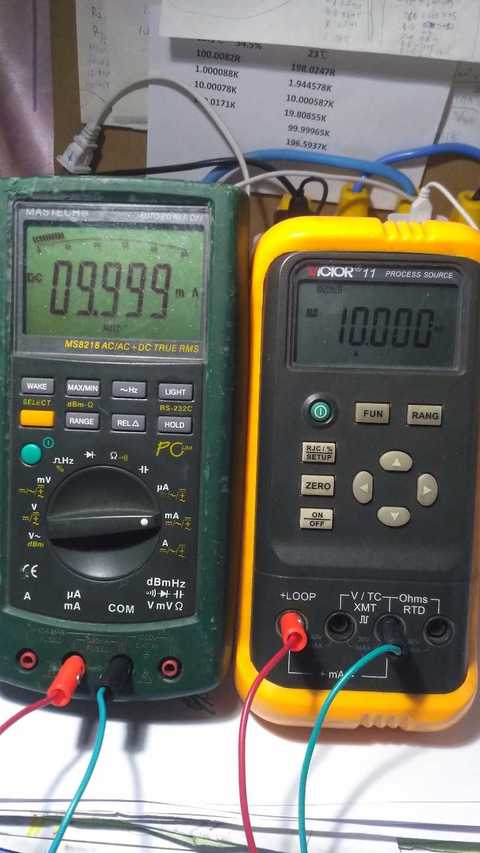

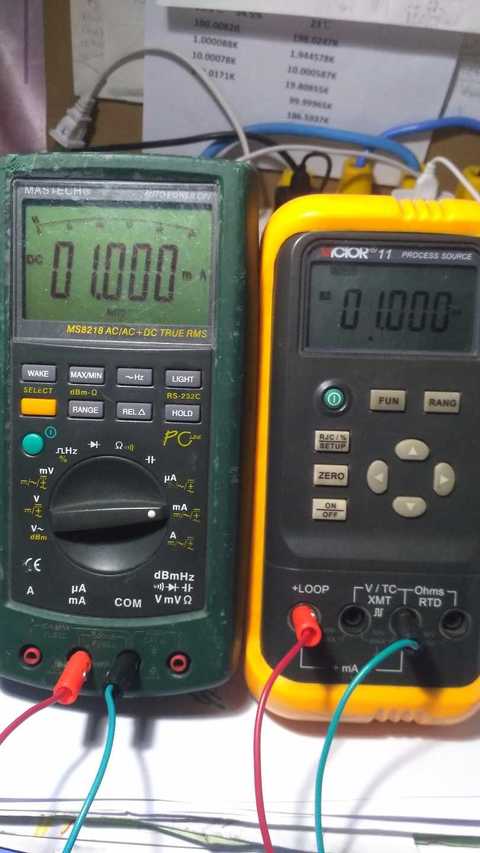

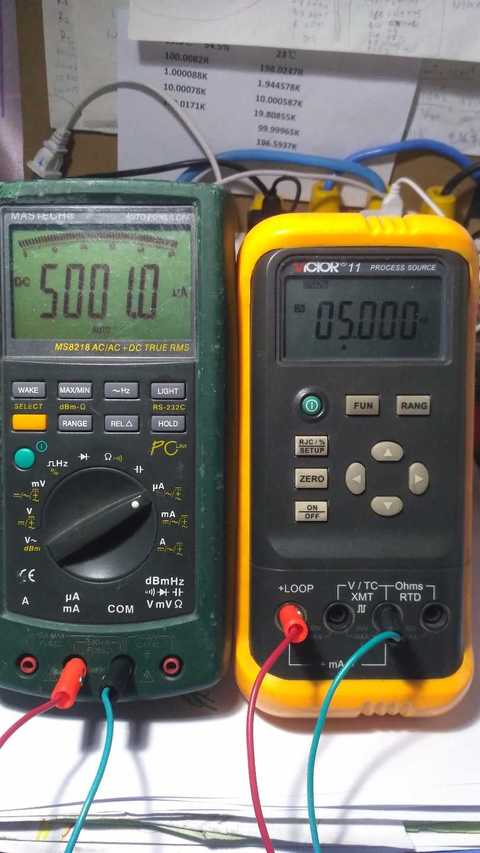

直流电流档篇:
直流电流档精度也很好！
以下程序自动插入未在内容中添加的图片或附件
2020-7-28 23:41:08 回复
hc061218 楼主     数字王者 2020-7-28 23:47:00

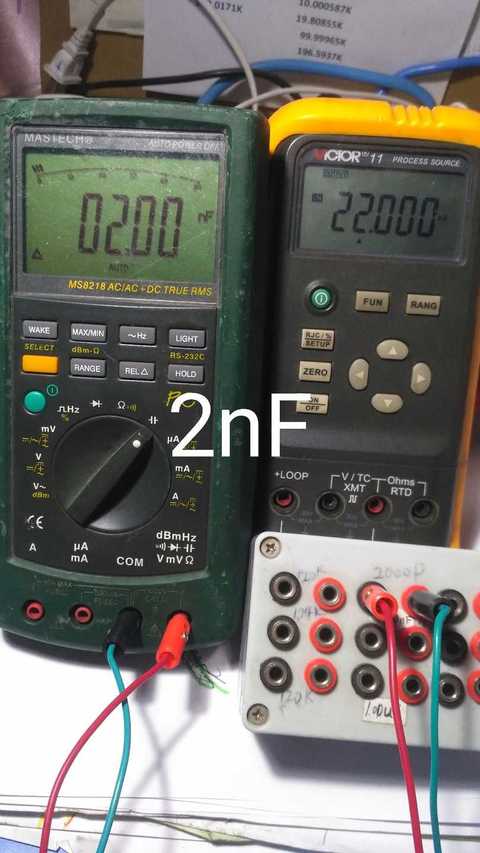

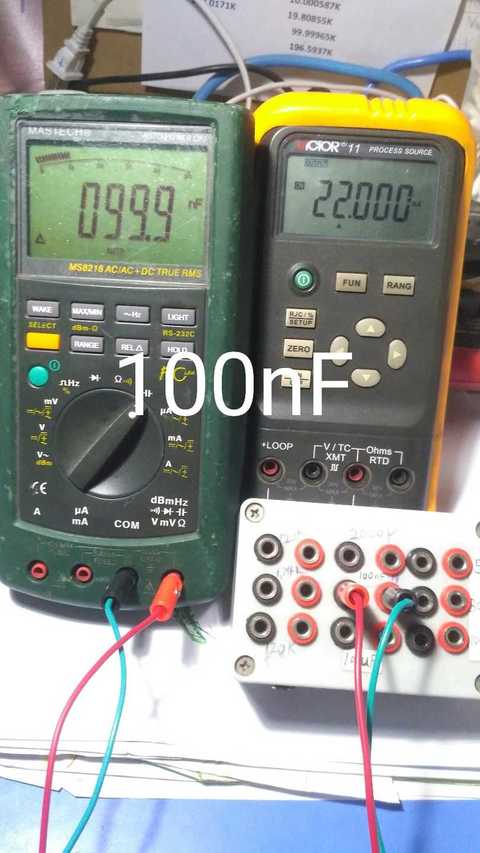

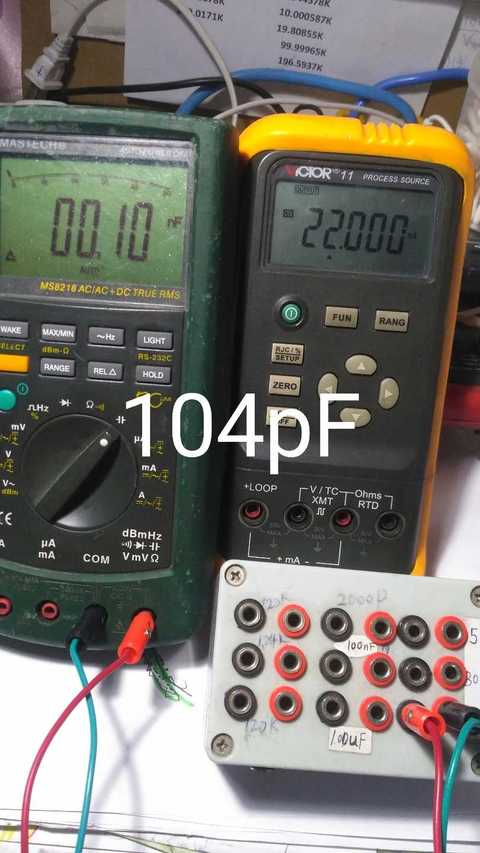

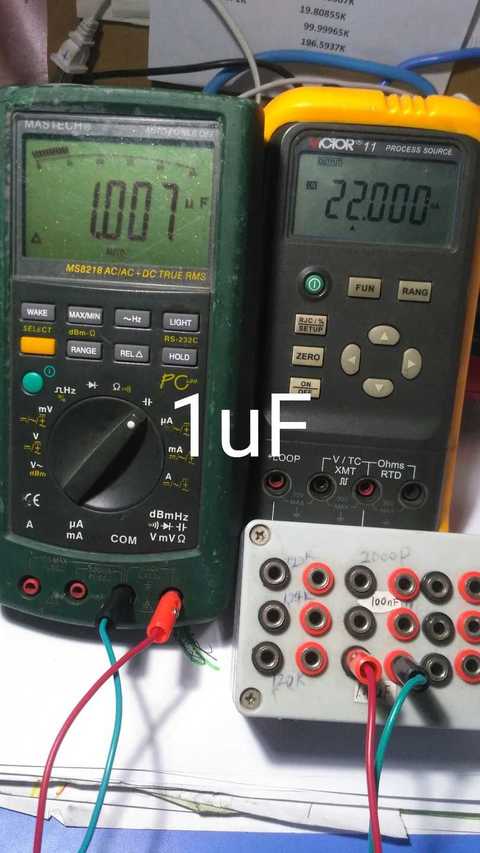

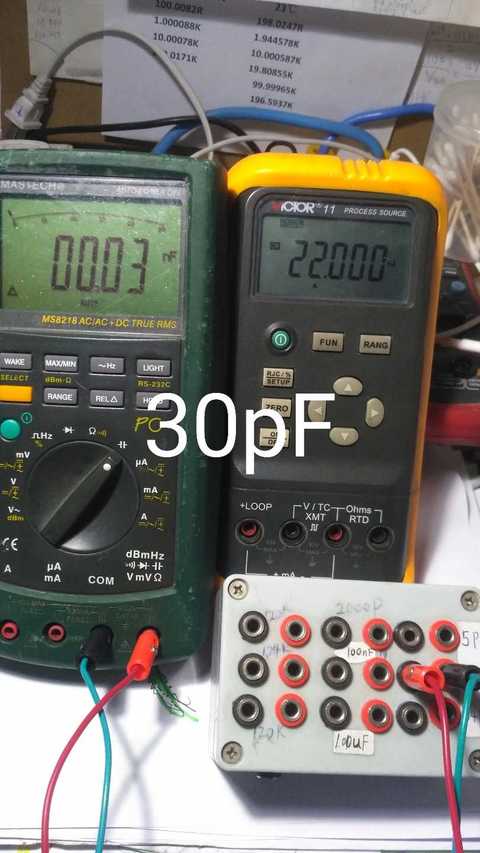

电容篇:
电容档速度慢，最大只能测5000uF，分辨率只有10pF，不过，小电容精度挺不错！
以下程序自动插入未在内容中添加的图片或附件
2020-7-28 23:47:00 回复
hc061218 楼主     数字王者 2020-7-28 23:48:56

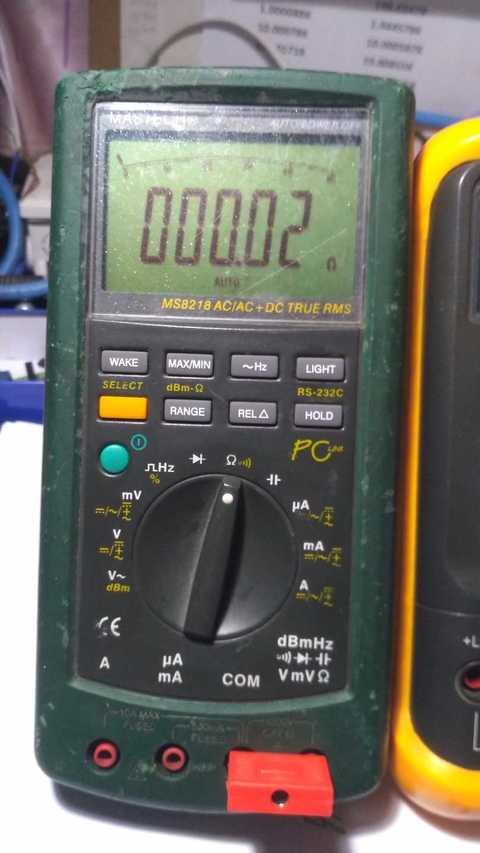

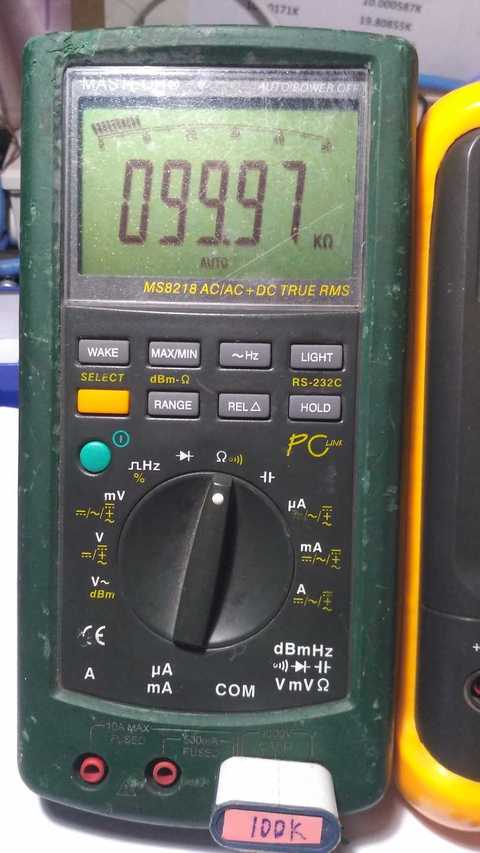

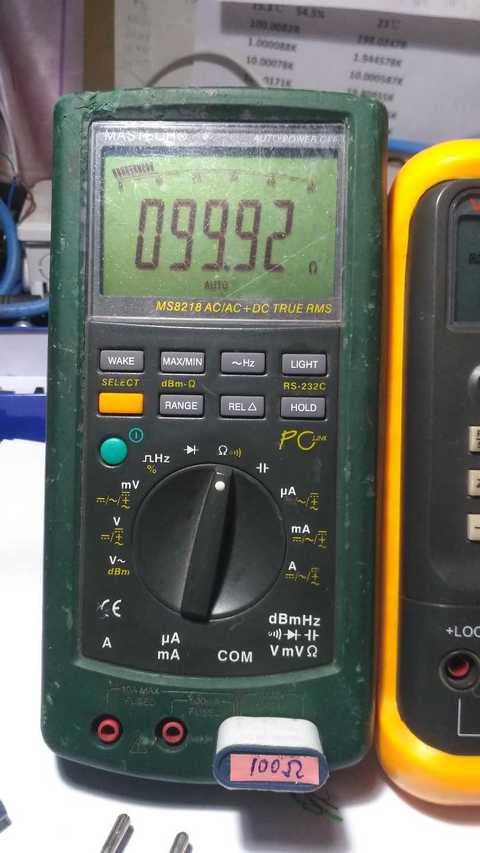

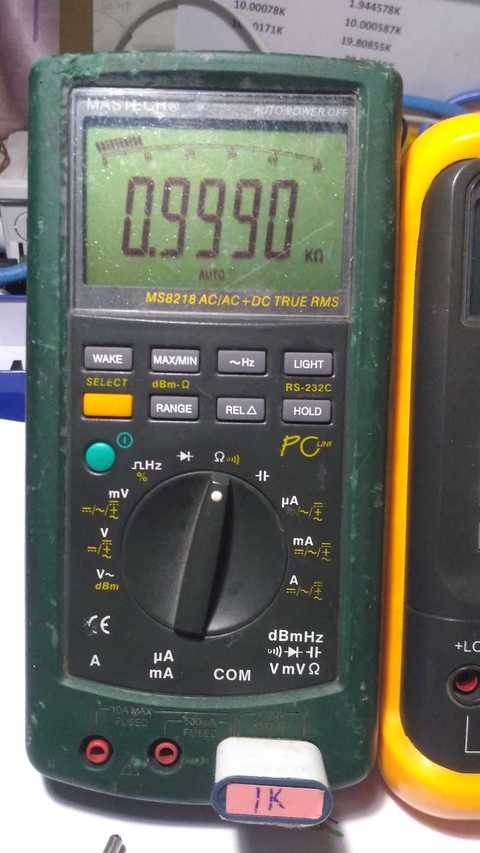

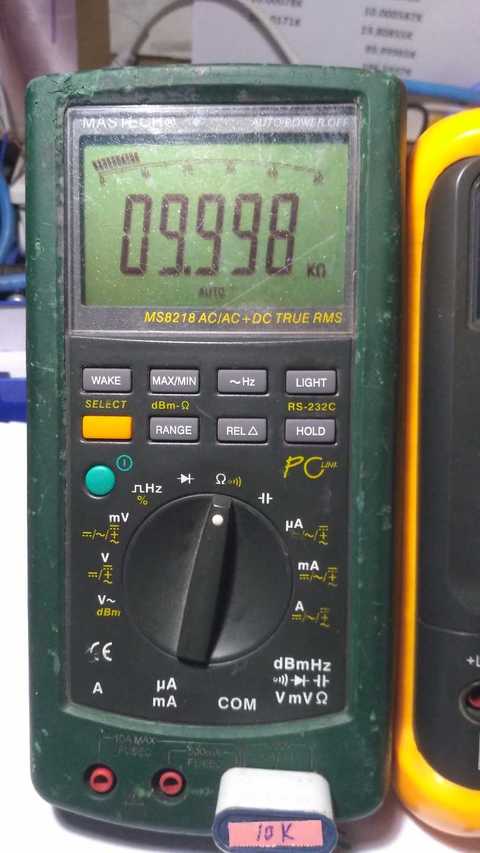

电阻篇:
电阻档反应慢，精度也不是很完美。
以下程序自动插入未在内容中添加的图片或附件
2020-7-28 23:48:56 回复
hc061218 楼主     数字王者 2020-7-29 00:02:22

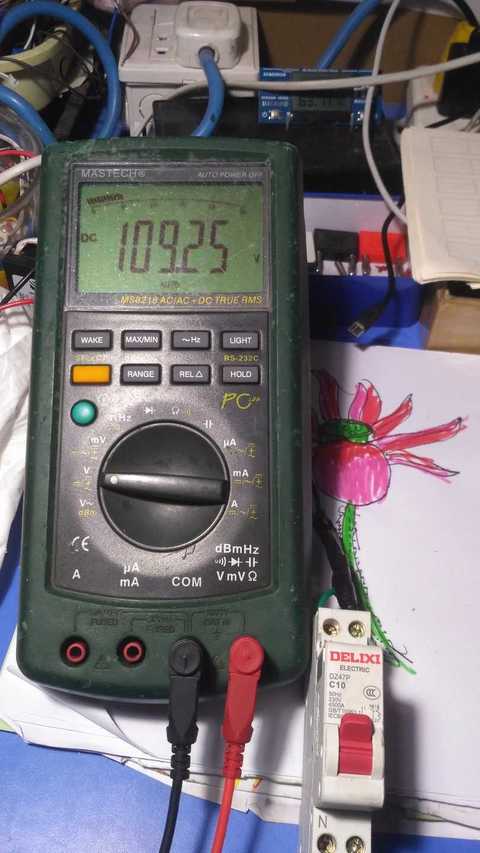

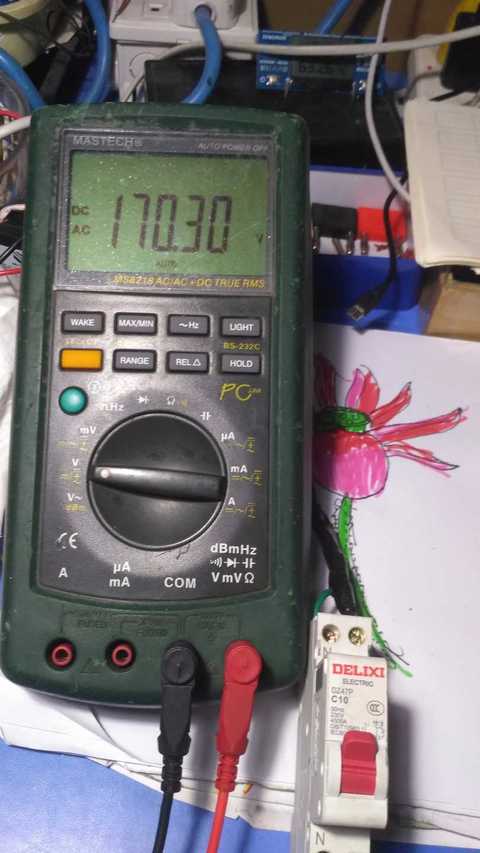

AC+DC测量:
这表有AC+DC测量模式，可以测量比如半波整流的有效值！美中不足是无法测量半波整流的交流分量的值！(61E可以)，结果只有9V，正常应该是128左右！直流分量109.25是对的。

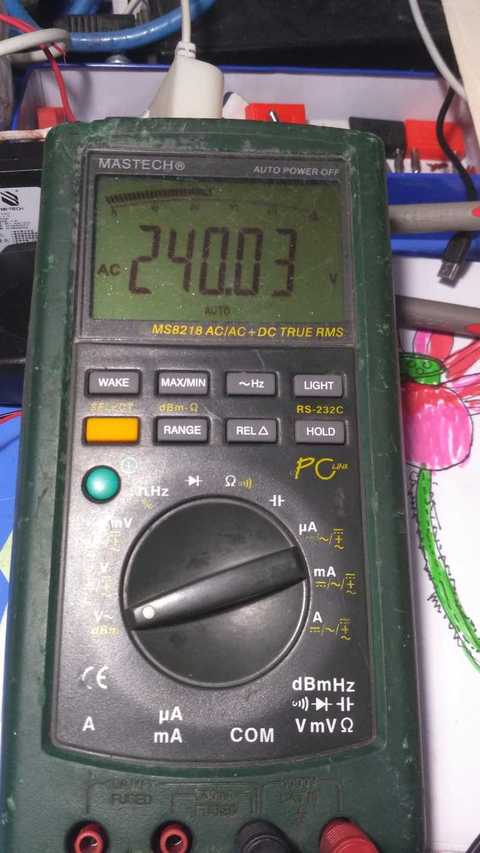

测量交流电240.03V，根据公式，半波整流后的有效值是240.03*1.414/2=169.04，利用AC+DC测量结果是170.30 ，和理论值基本一致！
以下程序自动插入未在内容中添加的图片或附件
2020-7-29 00:02:22 回复
hc061218 楼主     数字王者 2020-7-29 00:11:40
hc061218 发表于 2020-7-28 23:36
拆机篇:
伊拉克成色也没啥好说的，外观惨不忍睹！内部做工还可以，不过目测有修？ 没有牛屎，都是硬芯！
PC ...

把pcb割断，加个飞线，有这必要吗？
2020-7-29 00:11:40 回复
wgh1027 数字大神 2020-7-29 00:16:06
不错，真4位半哦。
2020-7-29 00:16:06 回复
西林迷 数字精灵 2020-7-29 00:48:13
不错，真不错
是f家187的代替品，勉强可以吧
2020-7-29 00:48:13 回复
kyhwhb 数字大神 2020-7-29 04:22:09
外壳工艺不够好
2020-7-29 04:22:09 回复
表述 数字精灵 2020-7-29 05:57:40
如此好的精度，超值了！
2020-7-29 05:57:40 回复
欧米伽阻抗 数字梦想家 2020-7-29 07:21:27
那根红线是电流档的辅助连线，但是，电路板的连线被割断了，感觉怪怪的{:9025:}
2020-7-29 07:21:27 回复
hc061218 楼主     数字王者 2020-7-29 07:28:46
这表目前来说，发现了很多奇怪的问题，不知道是个例还是就行这样，比如测量半波整流电压，其它表直流档和交流档都能准确测量出直流分量和交流分量的值，这个表交流档测不出交流分量的值，直流档更奇怪，交换表笔显示负值时测量准确，正向测量，只是偶尔能正确显示直流分量的值，但是，更奇怪的是，把表笔缠起来做成双绞线能正向测量直流分量，换个短的测试线也能正常测量，换成带屏蔽的双芯线，也不能正常测量。
把我弄晕了！
2020-7-29 07:28:46 回复
hc061218 楼主     数字王者 2020-7-29 07:30:05
hc061218 发表于 2020-7-29 07:28
这表目前来说，发现了很多奇怪的问题，不知道是个例还是就行这样，比如测量半波整流电压，其它表直流档和交 ...

直流档，手动量程可以正确显示直流分量，我感觉出发量程切换的程序有问题？
2020-7-29 07:30:05 回复
wgsd 数字大神 2020-7-29 07:52:08
换件外衣会更好
2020-7-29 07:52:08 回复
人艰不拆 数字王者 2020-7-29 08:17:40
不错，真4位半哦。
2020-7-29 08:17:40 回复
hc061218 楼主     数字王者 2020-7-29 09:20:10

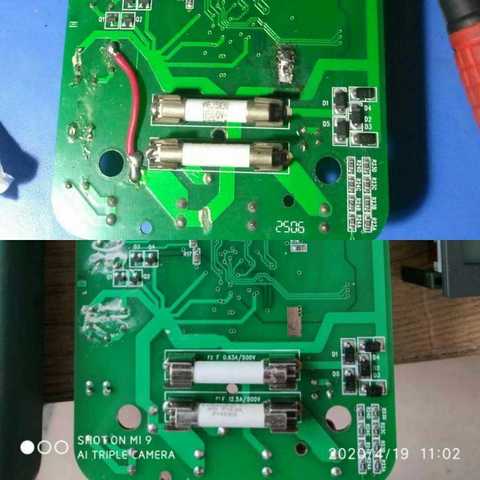

关于那根飞线我有点新发现我觉得他可能是按照另外一个版本的布线改的，我知道有条线路经过了两颗保险下方，跟保险形成了一个圈，算是一个电感？  有个较新版本的，这根线放到了保险左边，
以下程序自动插入未在内容中添加的图片或附件
2020-7-29 09:20:10 回复
chen131578 数字精灵 2020-7-29 14:05:41
战斗机的成色还可以，指标怪好的。
2020-7-29 14:05:41 回复
ksj197706 数字大师 2020-7-29 15:32:48
指标等各方面明显直至福禄克187的一款表，咸鱼有几乎全新的大概500元左右，另一个版本大概400元左右
2020-7-29 15:32:48 回复
