利用运放恒流源测量毫欧电阻电路基本完成了！

发表于：2019-6-14 15:33:30 6781
电子电路
技术类别: 电子制作
关键字: 毫欧计

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
起初一窍不通，感谢坛子里的各位高手指点，终于完成了！

基本原理就是利用运放+基准电压+MOS管组成恒流源，测量待测电阻两端电压即可利用伏安法算出阻值！
为了能直接让表显示“阻值”，把恒流源电流设定为100mA，这样显示的读数数值和算出来的毫欧值是一样的，比较直观！

很多高手告诉我，这种电路对运放要求很高，但，实际试验后，我用的几毛钱一个的LM358效果也不错，可以接受！
整个电路唯一要求比较精度高，稳定性好的就是基准电压部分，对比，我用了7129万用表常用的外部基准电压源芯片LM385，分压电路也用了精度和温漂较好的电阻！电路的其它部分普通品质的元器件即可！

电路搭好后，在RX测试端，串上精度好的电流表(万用表)，调整分压电路的电位器，使电流为100mA。

然后就可以测试毫欧电阻了，测试唯一需要注意的就是待测电阻功率，因为测试电流有100mA ，所以不适合测试较大的电阻，比如测10Ω电阻，功率就有0.1W了，如果测100Ω，1/4W的电阻，直接就烧坏了！

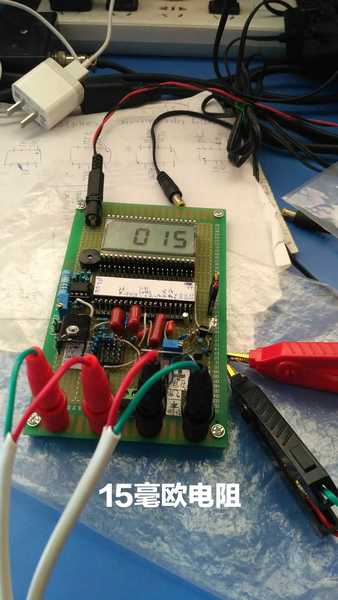

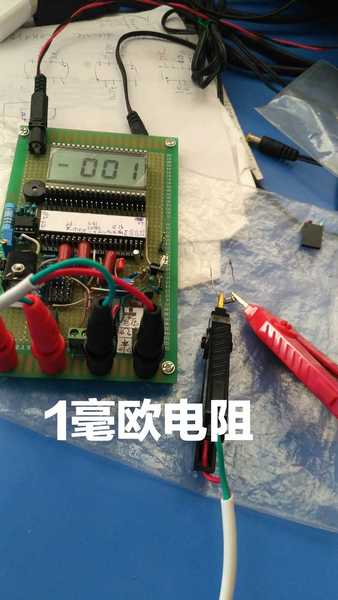

测量时用万用表毫伏档测量被测电阻两端电压即可，显示的数值就是毫欧值，比如测量0.001Ω(1mΩ)电阻，毫伏档测量结果是00.1mV，对应的毫欧值就是1毫欧，如果是01.5mV，对应的毫欧值就是15毫欧！

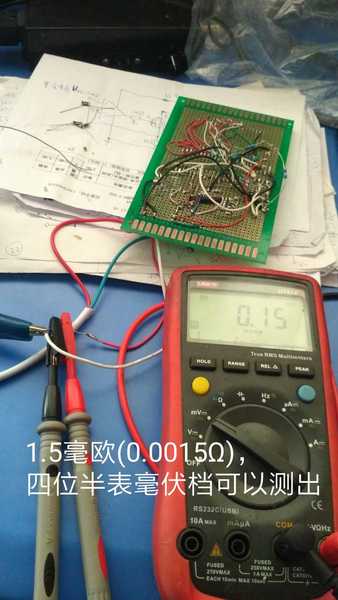

三位半表可以测出1毫欧阻值，四位半表可以测出0.1毫欧阻值！

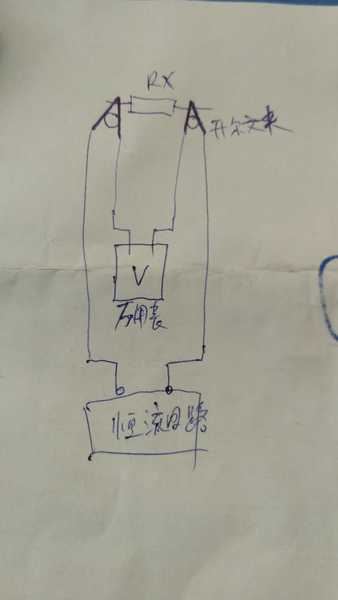

这个要测量方便的话，最好用四线开尔文夹。这样能比较方便的把待测电阻接入恒流源，不用开尔文夹也可以用别的方法把待测电阻接入恒流源，然后用万用表表笔或测试夹测量待测电阻两端电压！

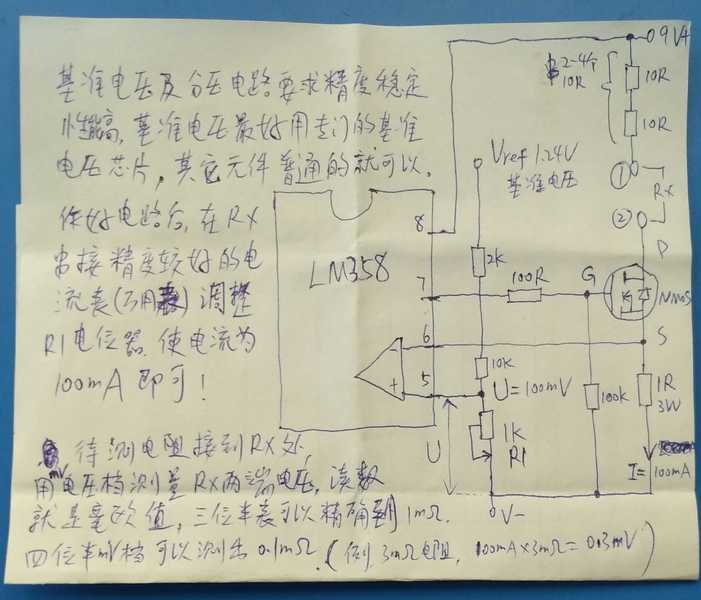

附上原理图，图看不清的话，手机页面最下端切换到电脑版(本来想用仿真电路绘制，懒得开电脑，手画一张，凑合看吧，不擅长拿笔)

另外，有高手建议我，比例法也能有不错的测量效果，有空再做一个比例法的，其实从本质上说，恒流法和比例法算是一回事！

以下程序自动插入未在内容中添加的图片或附件
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（16）

光速飞行 数字大神 2019-6-14 16:52:11
本坛已经做这个基准了就是 DT830-VAR-1819 现在坛友都用这个。
2019-6-14 16:52:11 回复
hc061218 楼主     数字王者 2019-6-14 18:26:57
光速飞行 发表于 2019-6-14 16:52
本坛已经做这个基准了就是 DT830-VAR-1819 现在坛友都用这个。

我这个只是辅助万用表测量毫欧电阻用的，不是基准！
你说的论坛的这个基准，我大致了解了一下，个人非常不喜欢，功能虽然强大，但是太复杂了，从供电到输出，以及各种转换都太过复杂！电压基准直接买个LM399一般就够用了，电流源基准市面上极少有，但，一般普通人用不到电流基准！本身万用表电流档误差就不会太小！也没必要校的太准！
2019-6-14 18:26:57 回复
chen131578 数字精灵 2019-6-14 18:46:40
hc061218 发表于 2019-6-14 18:26
我这个只是辅助万用表测量毫欧电阻用的，不是基准！
你说的论坛的这个基准，我大致了解了一下，个人非常 ...

说的是其中的恒流源。比如你说的100mA档位，并且是经过高位表调教的，精度没的说。

当然，没有论坛基准是另一回事了。
2019-6-14 18:46:40 回复
光速飞行 数字大神 2019-6-14 19:37:46
hc061218 发表于 2019-6-14 18:26
我这个只是辅助万用表测量毫欧电阻用的，不是基准！
你说的论坛的这个基准，我大致了解了一下，个人非常 ...

不管是什么，手表，电表，万用表，都是越准越好，普通用户，专业用户也不例外。
2019-6-14 19:37:46 回复
43545 管理员 2019-6-14 20:48:49
把电路图放出来，会设计PCB最好，我看看打些PCB ，产品化，让大家都能用
2019-6-14 20:48:49 回复
hc061218 楼主     数字王者 2019-6-14 21:10:12
光速飞行 发表于 2019-6-14 19:37
不管是什么，手表，电表，万用表，都是越准越好，普通用户，专业用户也不例外。 ...

话是没错，但也要综合考虑成本和必要性问题！要只是强迫症的话就麻烦了！永无止境了！
2019-6-14 21:10:12 回复
光速飞行 数字大神 2019-6-15 00:17:18
本帖最后由 光速飞行 于 2019-6-15 00:39 编辑
hc061218 发表于 2019-6-14 21:10
话是没错，但也要综合考虑成本和必要性问题！要只是强迫症的话就麻烦了！永无止境了！
...

买二个仪器，就成强迫症了，活得也没意思了，好像搞电子的人买个一百几十个仪器很了不起的样子，其实只是小儿科，思想也太落后了，用平常心去看问题，总不比买房贵吧。
2019-6-15 00:17:18 回复
人艰不拆 数字王者 2019-6-15 08:20:41
不错，哈哈哈
2019-6-15 08:20:41 回复
wgh1027 数字大神 2019-6-15 09:05:19
9V电池测100Ω电阻也能输出100mA电流？
2019-6-15 09:05:19 回复
wgsd 数字大神 2019-6-15 12:59:19
wgh1027 发表于 2019-6-15 09:05
9V电池测100Ω电阻也能输出100mA电流？

哥们，俺是毫欧电阻测试电路行不？ 俺最大只测80欧，因为俺的表满量程也是8啦
2019-6-15 12:59:19 回复
hc061218 楼主     数字王者 2019-6-15 15:02:40
wgh1027 发表于 2019-6-15 09:05
9V电池测100Ω电阻也能输出100mA电流？

哈哈，说的对哈，见笑了，举个例子而已，考虑不周，无非就是说一下尽量不要测太大的电阻，否则功率不合适可能损坏电阻而已！
2019-6-15 15:02:40 回复
hc061218 楼主     数字王者 2019-6-15 15:05:02
wgh1027 发表于 2019-6-15 09:05
9V电池测100Ω电阻也能输出100mA电流？

不过要是个万用表分开供电的话，可以提高电压的  哈哈
2019-6-15 15:05:02 回复
5453007 数字探长 2019-7-6 21:29:16
同款充电头
2019-7-6 21:29:16 回复
bmyili 数字小子 2021-4-21 11:54:47
不错的,学习了,不知道如何联系上楼主,我有毫欧电阻测量方面的技术请教,谢谢
2021-4-21 11:54:47 回复
路遥 数字小子 2022-9-13 20:45:19
楼主，你好，我是一个电子小白，请教一下恒流源测电阻的知识，可以加QQ好友指导一下吗
2022-9-13 20:45:19 回复
路遥 数字小子 2022-9-13 20:55:37
万用表在整个电路中起什么作用？
2022-9-13 20:55:37 回复
