低精度多档可调电流源

发表于：2019-11-7 18:39:45 5228
标准件&校基准源
主题类别: 制作_改装
标准件类型:
仪表品牌: DIY自制
型号或关键字: 电流源

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

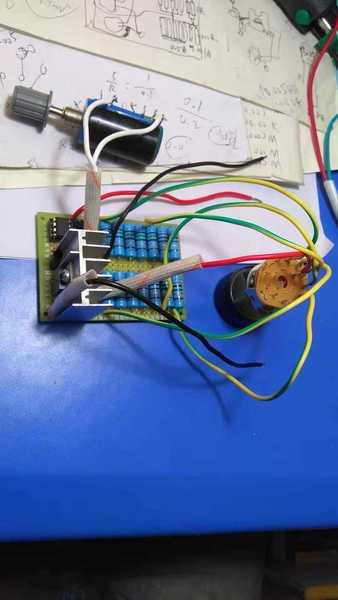

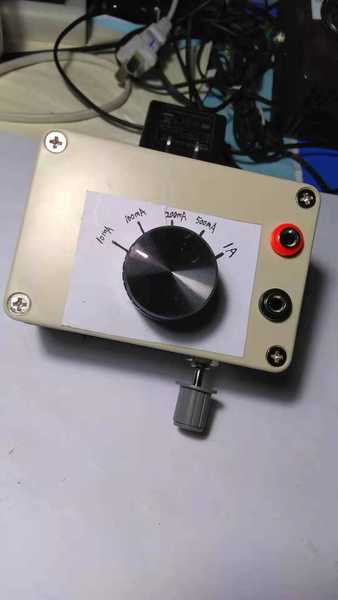

可输出10mA 100mA 200mA 500mA 1A 恒流源，(电流输出可微调)。方案:运放+基准+MOS管
之所以说是低精度，主要是因为5个档位的输出电流，不能达到全部和档位值一致，每次只能校准一个档位，一个档位微调了，其它档位也会受牵连！
这个原因就是 采样电阻阻值都很小，受导线电阻以及波段开关接触电阻影响较大，即便是通过串并联电阻修正阻值，但是波段开关每次的接触电阻也不是固定的！
所以，就这样吧，做不了电流基准源，只能当个普通电流源使用了！
有什么好办法能让各档位输出值能同时比较完美？


以下程序自动插入未在内容中添加的图片或附件
收藏
送赞
分享

评分

参与人数 1金钱 +10 仪表币 +10 收起 理由
43545 + 10 + 10 赞一个!

查看全部评分总评分 : 金钱 +10 仪表币 +10

回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（12）

kyhwhb 数字大神 2019-11-7 19:00:58
只做一档固定的电流源，保证精度。分别做几套不同输出电流的呢。
2019-11-7 19:00:58 回复
wgsd 数字大神 2019-11-7 20:22:06
巍巍兴安 发表于 2019-11-7 19:00
只做一档固定的电流源，保证精度。分别做几套不同输出电流的呢。

简单方便的正解
2019-11-7 20:22:06 回复
星星123 数字精灵 2019-11-7 21:16:26
要稳定，建议去掉波段开关，而是使用5个接口
2019-11-7 21:16:26 回复
星星123 数字精灵 2019-11-7 21:18:09
巍巍兴安 发表于 2019-11-7 19:00
只做一档固定的电流源，保证精度。分别做几套不同输出电流的呢。

也认为这个方案好
2019-11-7 21:18:09 回复
hc061218 楼主     数字王者 2019-11-7 22:31:25
隔壁论坛给我出的主意是，不要切换采样电阻了，改成切换不同的基准电压，这样需要套采样电阻，基准的分压电路就需要五套了，而且对采样电阻的功率也有要求了，必须功率足够大！这样好处是不受开关接触电阻和线阻影响！缺点是，我总不能把五个分压电路的电位器都外接出来吧？
2019-11-7 22:31:25 回复
kyhwhb 数字大神 2019-11-8 04:44:51
能否找到适宜的定值电阻来代换电位器呢
2019-11-8 04:44:51 回复
fslichong 数字王者 2019-11-8 07:27:14
巍巍兴安 发表于 2019-11-7 19:00
只做一档固定的电流源，保证精度。分别做几套不同输出电流的呢。

这个方法是最简单有效的方法，不过电路复杂了一点
2019-11-8 07:27:14 回复
wgh1027 数字大神 2019-11-8 07:47:17
没看到电路图
2019-11-8 07:47:17 回复
43545 管理员 2019-11-8 09:21:13

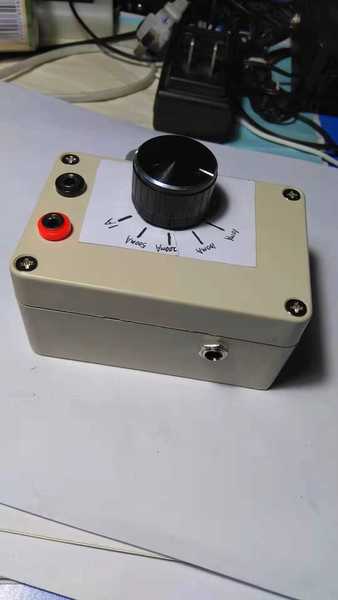

做得不错，有外壳，有档位开关。
2019-11-8 09:21:13 回复
chen131578 数字精灵 2019-11-8 12:48:29
外壳不错。
2019-11-8 12:48:29 回复
wgsd 数字大神 2019-11-8 12:59:08
旋钮换个矮点的，或箭头那种的，会好看些。
2019-11-8 12:59:08 回复
jltzmy 数字精灵 2019-11-13 08:56:41
做的不错
2019-11-13 08:56:41 回复
