低精度多零版AD584JH基准！

发表于：2020-4-21 18:06:33 3680
标准件&校基准源
主题类别: 制作_改装
标准件类型:
仪表品牌: 横河（YOKOGAWA）
型号或关键字: 横河7563 汉研28 优利德UT61E 胜利VC980

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
本帖最后由 hc061218 于 2020-4-21 18:08 编辑

AD584作为入门级基准，普及率很高，但由于性能有限通常只用于四位半，三位半以下的万用表校准比对！
584基准出厂精度还不错，但是三位半和四位半尾数很少有正好是0的，这就造成校准和比对三位半，四位半表时，尾数四舍五入问题！

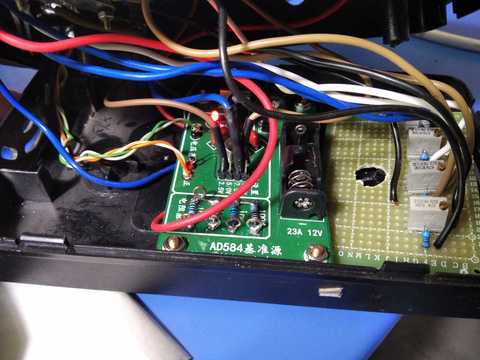

584手册上有加电位器微调输出电压的方案，搭个棚试了下，感觉还可以，尾数一直跳不稳定，但至少短时间内还能保证四位半尾数是0。（长期稳定性和温漂，能否稳定还有待观察）

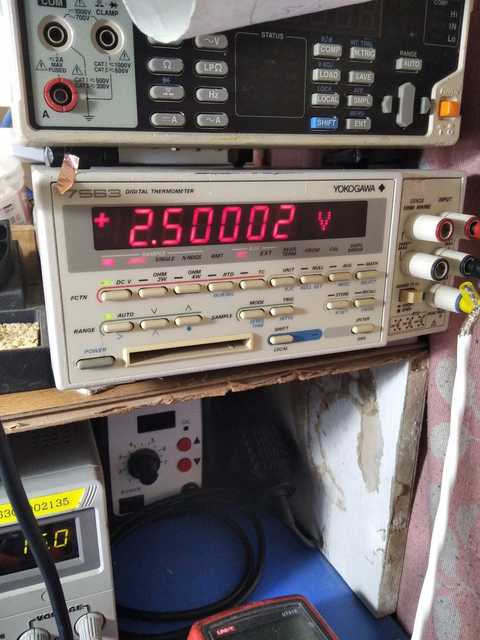

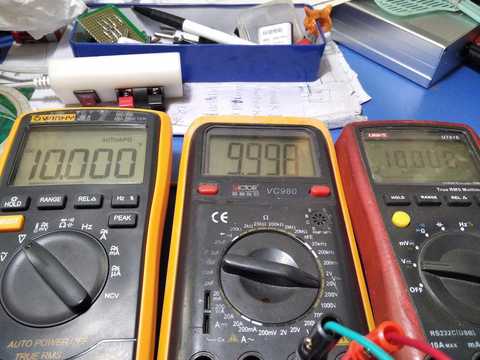

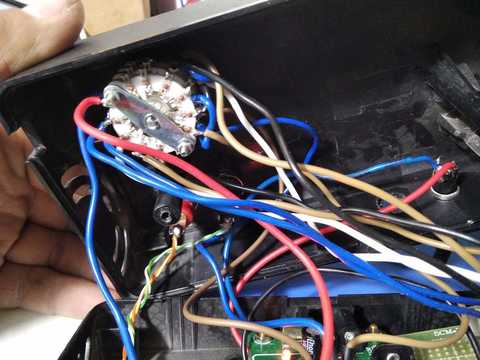

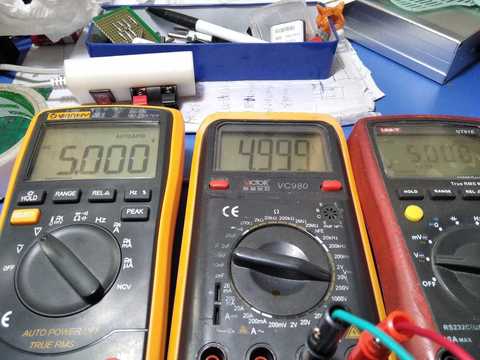

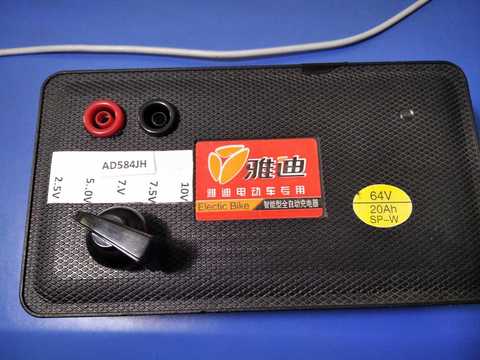

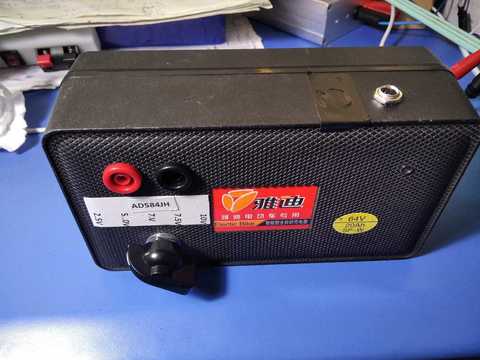

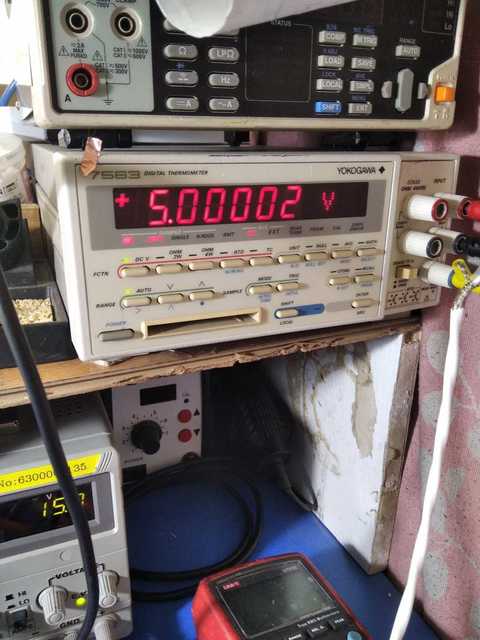

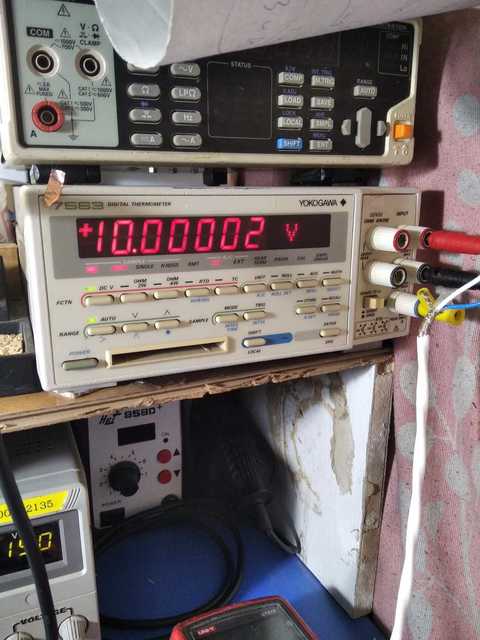

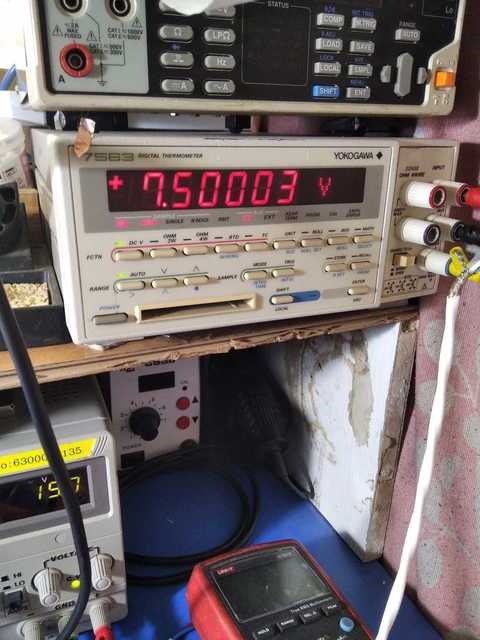

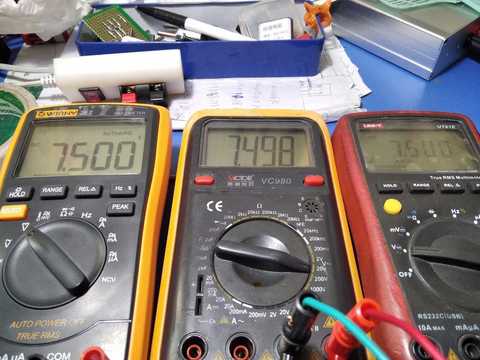

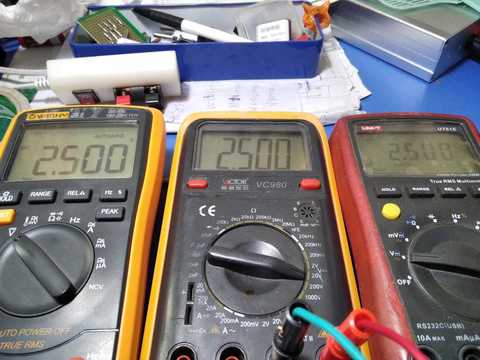

四路输出各用了一路电位器单独调整，用波段开关切换输出！成品做出来后，试了一下，还不错，六位半表观察只有尾数跳动厉害，估计应该能保证四位半精度？
此次改装没有技术含量，基准板也是用的成品，外挂了电位器而已，调压后，稳定性不如原始输出！反正也是用于低位表，精度应该也够了！
以下程序自动插入未在内容中添加的图片或附件
收藏
送赞
分享

评分

参与人数 1仪表币 +60 收起 理由
43545 + 60 赞一个!

查看全部评分总评分 : 仪表币 +60

回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（19）

勇闯沙滩 数字大神 2020-4-21 18:51:54
娱乐版也做的还不错，谢谢分享。
2020-4-21 18:51:54 回复
HD123 数字精灵 2020-4-21 19:16:16
楼主一天精神好哦！
2020-4-21 19:16:16 回复
hc061218 楼主     数字王者 2020-4-21 19:23:24
HD123 发表于 2020-4-21 19:16
楼主一天精神好哦！

懂的太少，没得玩，只能瞎玩没太有意义的解闷！
2020-4-21 19:23:24 回复
月台故事 数字大师 2020-4-21 20:30:06
学习学习
2020-4-21 20:30:06 回复
ksj197706 数字大师 2020-4-21 21:14:37
朋友，怎么加电位器微调？能否画个电路图看看
2020-4-21 21:14:37 回复
ff0000 数字梦想家 2020-4-21 21:28:11
ksj197706 发表于 2020-4-21 21:14
朋友，怎么加电位器微调？能否画个电路图看看

哪里有微调的电位器？
2020-4-21 21:28:11 回复
星星123 数字精灵 2020-4-21 21:31:03
可以经常数“0”玩...一个0，两个0.......
2020-4-21 21:31:03 回复
ksj197706 数字大师 2020-4-21 22:03:57
ff0000 发表于 2020-4-21 21:28
哪里有微调的电位器？

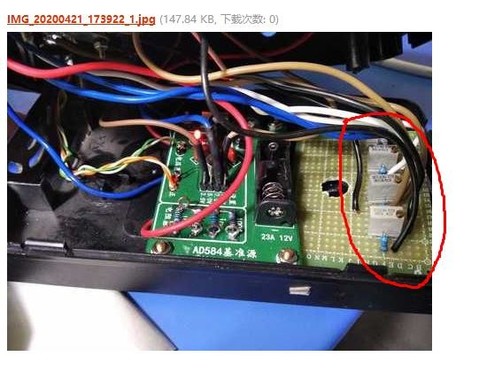

图片这里啊
以下程序自动插入未在内容中添加的图片或附件
2020-4-21 22:03:57 回复
hc061218 楼主     数字王者 2020-4-21 22:36:15
ksj197706 发表于 2020-4-21 21:14
朋友，怎么加电位器微调？能否画个电路图看看

其实就是AD584手册上的微调方案
2020-4-21 22:36:15 回复
月台故事 数字大师 2020-4-22 05:21:14
学习学习
2020-4-22 05:21:14 回复
fslichong 数字王者 2020-4-22 05:34:50
那么多线，应该优化一下线路
2020-4-22 05:34:50 回复
hc061218 楼主     数字王者 2020-4-22 07:02:56
本次试验基本算失败了！水平有限，原因不太清楚，可以明确一点，线路太乱，不会画板子只能这样乱糟糟的搭线。不知道如果打板做的话会不会好点？
我发现这样很容易收到干扰，最多能造成十几个uV的变化！（六位半尾数十几个字）
甚至基准摆放位置平移不到20cm尾数都有很大变化？  试了另一个没有改装的584明显比这个稳定多了！ 现在也就勉强四舍五入能保证四位半近似整数！（稳定性差容易受干扰基本坐实了，温漂也可能有影响，昨天下午到今天早晨温差也有3-5度了）
2020-4-22 07:02:56 回复
hc061218 楼主     数字王者 2020-4-22 07:03:29
fslichong 发表于 2020-4-22 05:34
那么多线，应该优化一下线路

确实太乱，抗干扰极差！
2020-4-22 07:03:29 回复
hc061218 楼主     数字王者 2020-4-22 07:06:31

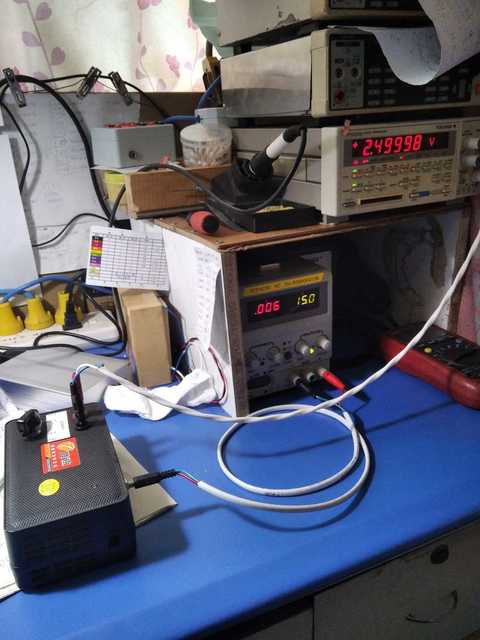

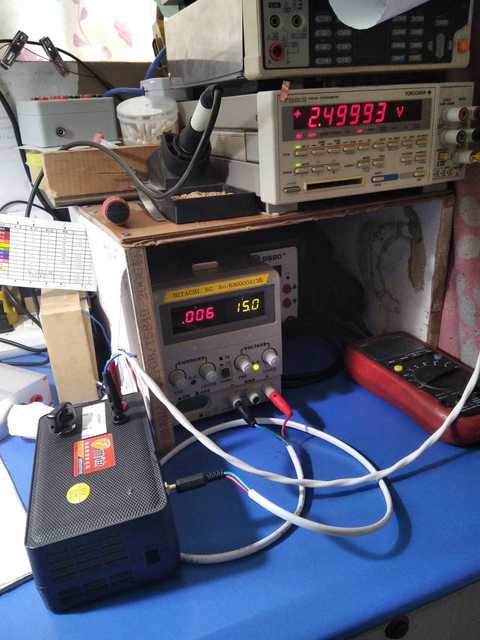

注意看基准摆放位置，就移动了一点点距离，尾数变化就很大了
以下程序自动插入未在内容中添加的图片或附件
2020-4-22 07:06:31 回复
hc061218 楼主     数字王者 2020-4-22 07:19:32

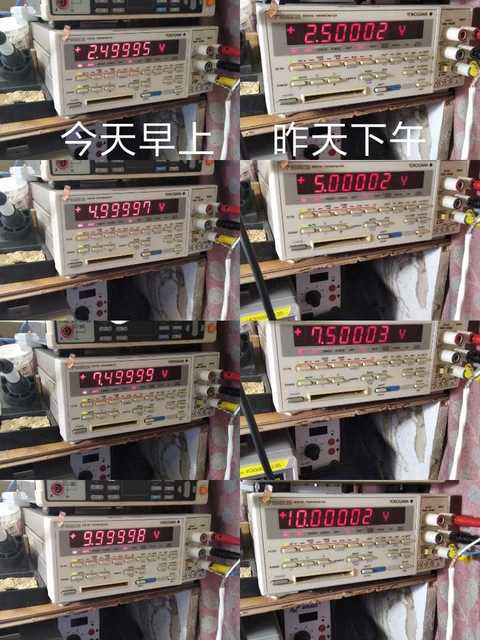

昨天跟今天的差别，估计主要是温漂原因？ 现在是早晨，等下午温度高了，再测一下
