屏蔽磁环还真管用！

发表于：2020-4-29 13:39:34 5144
标准件&校基准源
主题类别: 技术_讨论
标准件类型:
仪表品牌: DIY自制
型号或关键字: 横河7563

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

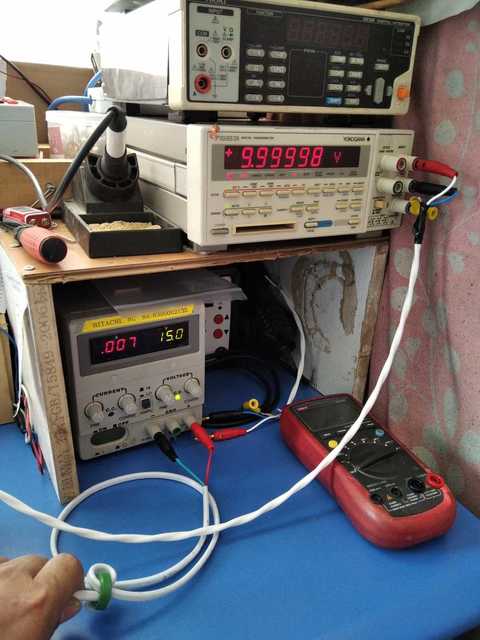

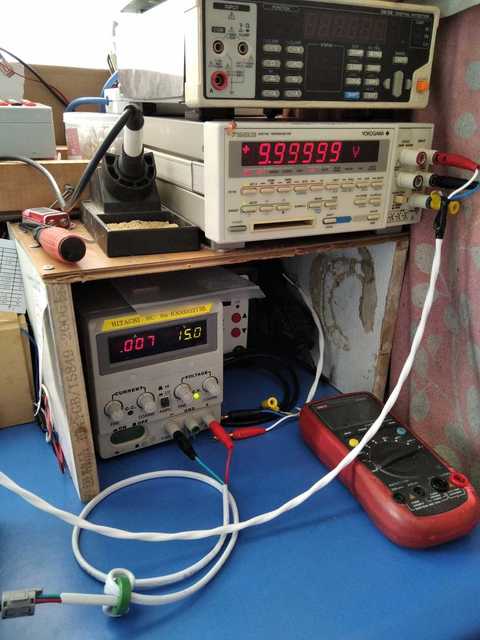

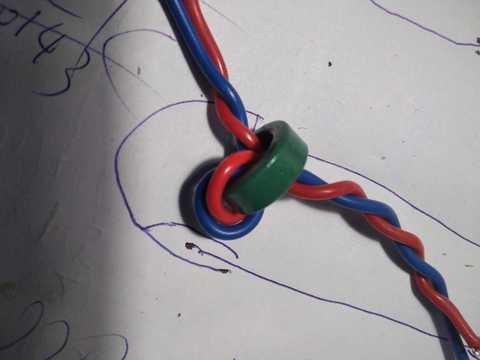

做了个电位器调压的AD584JH，线性电源供电，我发现基准输出干扰太大，很不稳定，我就在基准电源线上穿了个磁环，我发现真管用，虽然干扰还是明显，但是至前手碰电源线，有七八个，甚至十几个个字的跳动。加了磁环后，最多引起2-3个字跳动。（当然，加了电位器调压，即便不去干扰，尾数也有点跳动）
至此，电位器调压版的AD584基本可以对付四位半了，至少可以保证四位半甚至五位半尾数近似全零。再也不用为四舍五入烦恼了！剩下的工作就是看看长稳如何了。本身584就漂，再加上电位器的不稳定性，说不定那天就出现较大变化！
以下程序自动插入未在内容中添加的图片或附件
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（14）

wgsd 数字大神 2020-4-29 14:13:42
越玩越标准。
2020-4-29 14:13:42 回复
fslichong 数字王者 2020-4-29 14:15:18
看来小零件可以起大作用，厉害，厉害
2020-4-29 14:15:18 回复
hc061218 楼主     数字王者 2020-4-29 14:15:37
东西虽小，作用还真有
以下程序自动插入未在内容中添加的图片或附件
2020-4-29 14:15:37 回复
qjf11 数字大师 2020-4-29 14:20:48
把可调电源的输出线换成带磁环的输出线可以吗？线可以从报废的原装笔记本或液晶电源适配器拆。鉴别真假磁环需要一个磁铁。
2020-4-29 14:20:48 回复
qjf11 数字大师 2020-4-29 14:23:11
可调电源的波纹如何？会影响尾数吗？
2020-4-29 14:23:11 回复
hc061218 楼主     数字王者 2020-4-29 15:10:34
qjf11 发表于 2020-4-29 14:23
可调电源的波纹如何？会影响尾数吗？

一般的纹波不至于影响基准，尤其是五位半以下的读数
2020-4-29 15:10:34 回复
表述 数字精灵 2020-4-29 15:41:30
把开关电源前端的电源净化电路移植过来效果很好，我经常用在收音机的前端收音效果改善非常非常明显。
2020-4-29 15:41:30 回复
Yob 数字梦想家 2020-4-29 19:46:55
不然那么多设备都自带磁环总不能是装饰用嘛
2020-4-29 19:46:55 回复
乐在其中110 数字精灵 2020-4-30 00:54:04
qjf11 发表于 2020-4-29 14:20
把可调电源的输出线换成带磁环的输出线可以吗？线可以从报废的原装笔记本或液晶电源适配器拆。鉴别真假磁环 ...

请教；怎样用磁铁鉴别真假磁环？磁环也有假的吗？
2020-4-30 00:54:04 回复
5448 数字大师 2020-4-30 05:17:36
接共模电感试试
2020-4-30 05:17:36 回复
kyhwhb 数字大神 2020-4-30 05:58:35
神奇的效果，谢谢分享!
2020-4-30 05:58:35 回复
勇闯沙滩 数字大神 2020-4-30 06:44:59
屏蔽磁环有些地方还真得用。
2020-4-30 06:44:59 回复
月台故事 数字大师 2020-4-30 08:50:37
治好了啊
2020-4-30 08:50:37 回复
wgh1027 数字大神 2020-4-30 09:13:57
屏蔽磁环很多电器都在用。
2020-4-30 09:13:57 回复
