维修小米充电器

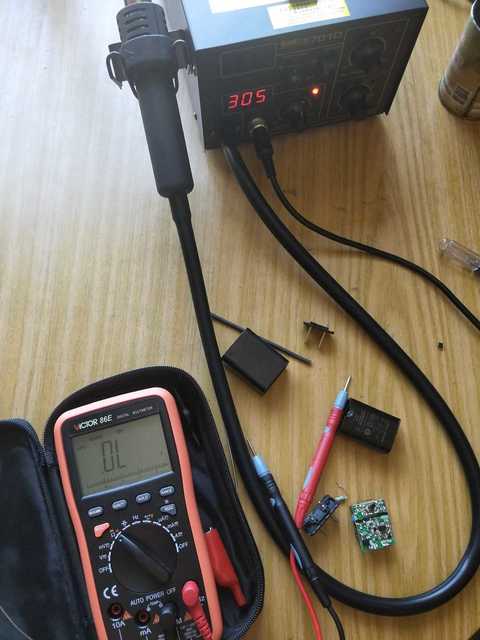

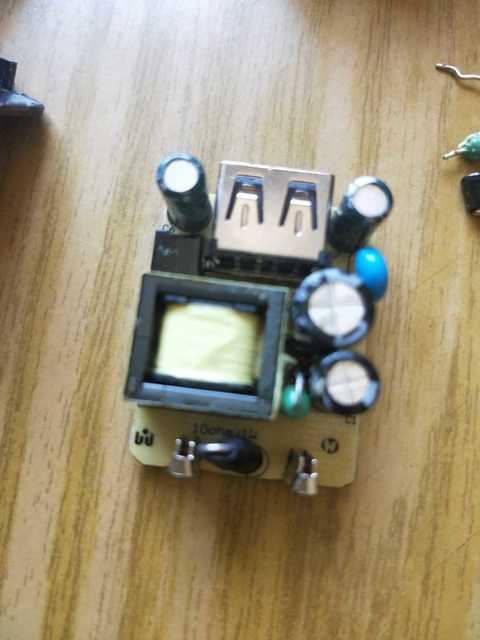

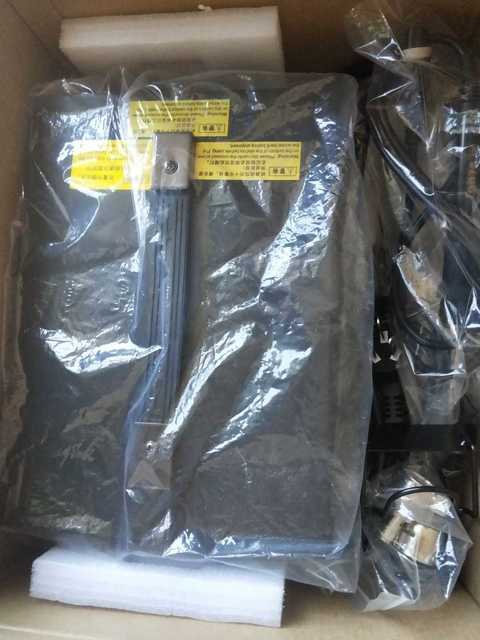

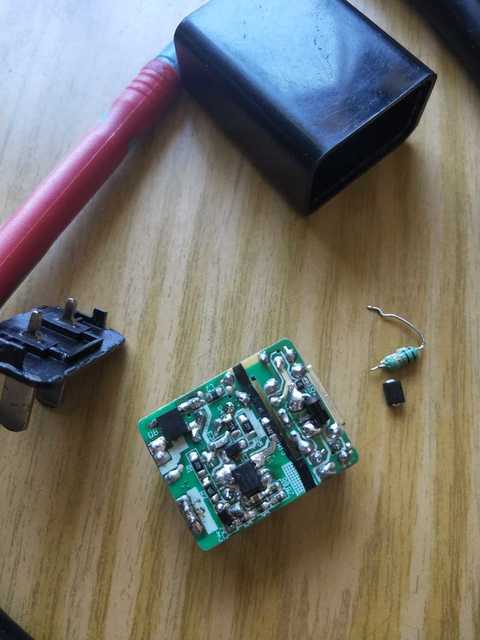

一个小米充电器没电源输出，反正没事，研究一下，看看能修好不，找了两个坏的，总有一个其它元件是好的，拿来换元件，拆～！尼玛，这玩意咋拆啊？被胶封死了的，想了一下，只有把家底搬出来了，热风枪上场，吹，拆开后测电压，输出的确没有5V输出，再测整流输出有300V，再测电源管理芯片一脚和二脚，1脚2脚是焊在一起的，测得电压不对，电压跳动很厉害，不稳定，数字表的数字把我搞萌了，尼玛，机械表上场，测电压发现电压电压慢慢回落！马上明白前端有元件开路！给芯片供电的电压是回路电，果不其然，测得一个电感开路，换一个，再通电式机，测量芯片电压正常，再测输出，有电压但是不对，断电后再测变压器输出端贴片二级管，明显压降参数不对只有0.1V左右，短路了，换个4007，通电式机，一切OK！搞定

变压器输出端贴片二级管是整流用的吗，肖特基二极管吧

巍巍兴安 发表于 2020-5-7 17:45
变压器输出端贴片二级管是整流用的吗，肖特基二极管吧

嗯，它原来用的是肖机特二极管，但是我没得这个元件，只有用4007去换了，但是原理上看变压起输出必须得有个二级管整流，形成半波整流，否则输出怎么变直流，反正这冲电器输出就一安的！

HD123 发表于 2020-5-7 18:00
嗯，它原来用的是肖机特二极管，但是我没得这个元件，只有用4007去换了，但是原理上看变压起输出必须得有 ...

4007表示:压力山大啊  哈哈

hc061218 发表于 2020-5-7 18:12
4007表示:压力山大啊  哈哈

反正1安，能达到要求，要是2安以上的，4007就不行了

如果用的是1n4007那么很快就会再坏的，如果是用的rf4007那就没有任何问题

fslichong 发表于 2020-5-7 19:07
如果用的是1n4007那么很快就会再坏的，如果是用的rf4007那就没有任何问题

为什么？说说原因

普通IN4007估计扛不住这个频率。

变压器输出端二级管不宜使用4007，

又见楼主维修贴{:9021:}

我修理过1A的充电器，变压器输出端用的二级管也是用4007代替很热，后来有肖基特二极管换了。

1N4007的工作频率很低，用在开关电源整流应该无法胜任。

楼主是86E测芯片处DCV时乱跳？

HD123 发表于 2020-5-7 19:20
为什么？说说原因

1、楼上几位都说了，频率低会发烫，
2、5V处必须是低压降肖特基二极管。（二极档测出0.2V以下最好）

楼主可以带1A载后，再测输出电压和手摸摸（小心烫手指）4007就知道了

散淡021 发表于 2020-5-8 18:07
1、楼上几位都说了，频率低会发烫，
2、5V处必须是低压降肖特基二极管。（二极档测出0.2V以下最好）

嗯，换了个SB160
