DT830-VAR 2020B 基准电压温漂测试

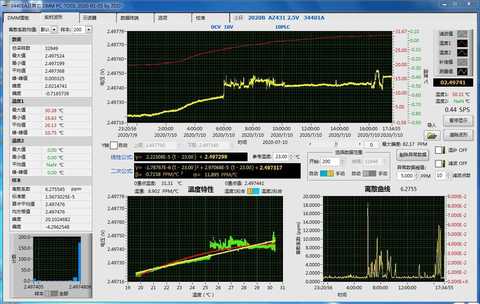

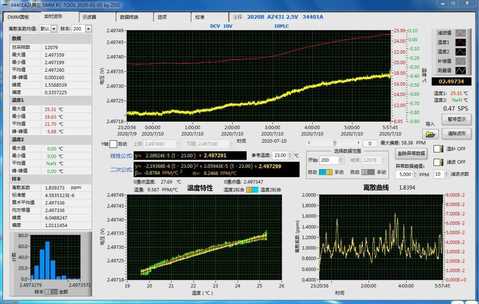

没事测了一下论坛迷你版基准的电压档温漂，先暂时测了2.5V，测温漂费时间，从测试来看，温漂还不错，大致在10ppm以内了。
不足，就是这个基准似乎抗干扰差点。

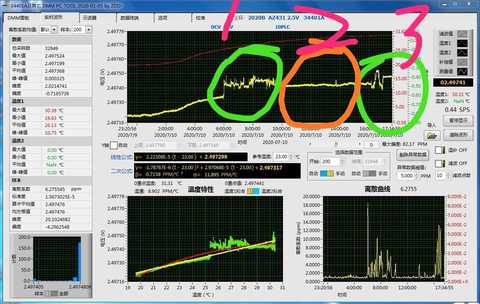

最开始那一段是晚上到早晨的变化，1段和3段是基准旁边有人的情况，2段是屋里有人的情况！
从变化曲线不难看出来，人对基准的干扰还是很大的！

温漂还不错

不知是不是开关电源供电引起的?有条件改用市电变压器供电看看有木有这现象。{:9001:}

SG830 发表于 2020-7-10 19:18
不知是不是开关电源供电引起的?有条件改用市电变压器供电看看有木有这现象。{:9001:} ...

是不是改买电池版的？ 哈哈

测量这些参数，要求太高，电源要用抗干扰的隔离电源供电万用表，测量源，有好的实验室

性价比极高的科研人员

光速飞行 发表于 2020-7-10 19:59
测量这些参数，要求太高，电源要用抗干扰的隔离电源供电万用表，测量源，有好的实验室
...

我的天呐。 我这辈子都达不到了。 哈哈

hc061218 发表于 2020-7-10 20:51
我的天呐。 我这辈子都达不到了。 哈哈

有时我不想测，就是这个原因，一有干扰就不对了

光速飞行 发表于 2020-7-10 21:56
有时我不想测，就是这个原因，一有干扰就不对了

太认真不行，条件要求太苛刻了，而且我这水平也就业余娱乐级玩玩还可以。

hc061218 发表于 2020-7-10 22:04
太认真不行，条件要求太苛刻了，而且我这水平也就业余娱乐级玩玩还可以。 ...

是的，玩玩没事

影响稳定因素最大可能是那个USB小电源板，它通过DC-DC把5伏升压到15伏，再经过7812稳压滤波供给后级，如果有可能的话，做个屏蔽罩再试试看，有可能会好一些。

hc061218 发表于 2020-7-10 18:03
最开始那一段是晚上到早晨的变化，1段和3段是基准旁边有人的情况，2段是屋里有人的情况！
从变化曲线不难看 ...

S2020基准，有一个升压板，这种升压板是淘宝的成品货，上面的元器件质量一般，会影响到5位半与6位半的数值，特别是六位半上的值，也就是最后两位数。
你用手摸一下，升压板上那电感试试。只影响电流微安档。

电池板的，电源的影响可以忽略了。
