测试自恢复保险丝PPTC

发表于：2020-7-13 08:05:32 2875
电子电路
技术类别: 元器件
关键字: 自恢复保险丝，pptc

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

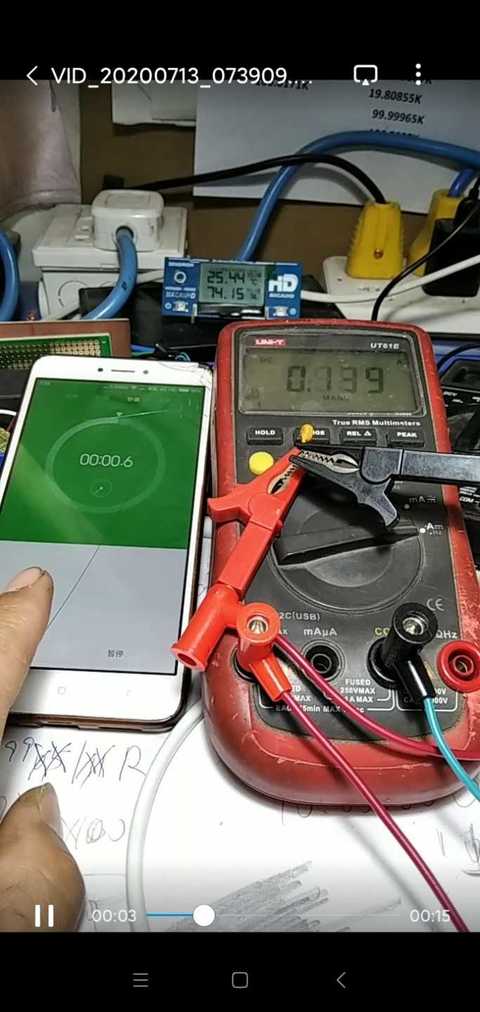

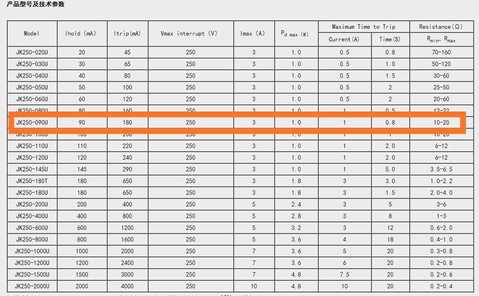

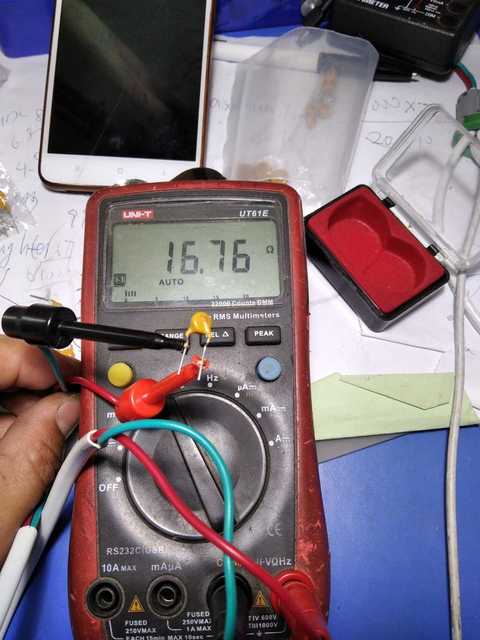

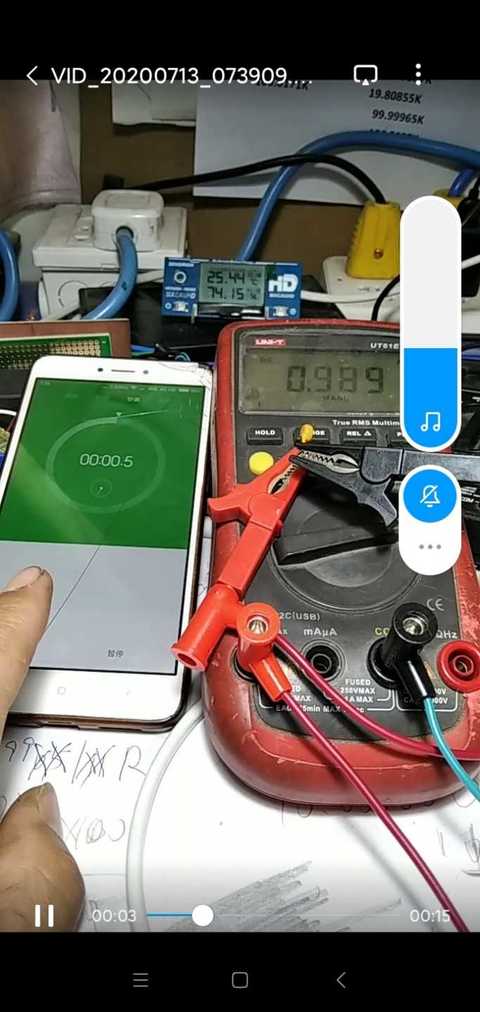

测试一下自恢复保险丝动作时间！实测和规格书规定基本一致！常温电阻十几欧，1A电流下，0.8秒内动作！
以下程序自动插入未在内容中添加的图片或附件
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（11）

人艰不拆 数字王者 2020-7-13 08:31:35
哈哈，反应挺快啊
2020-7-13 08:31:35 回复
kyhwhb 数字大神 2020-7-13 09:51:20
220V市电串电流表直接加到pptc两端测试吧
2020-7-13 09:51:20 回复
hc061218 楼主     数字王者 2020-7-13 10:24:56
巍巍兴安 发表于 2020-7-13 09:51
220V市电串电流表直接加到pptc两端测试吧

用的稳压电源20V
2020-7-13 10:24:56 回复
kyhwhb 数字大神 2020-7-13 10:46:33
hc061218 发表于 2020-7-13 10:24
用的稳压电源20V

动作时间和电压高低关系很大吧
2020-7-13 10:46:33 回复
hc061218 楼主     数字王者 2020-7-13 12:44:51
巍巍兴安 发表于 2020-7-13 10:46
动作时间和电压高低关系很大吧

肯定大啊， 电压高了电流就大啊
2020-7-13 12:44:51 回复
hc061218 楼主     数字王者 2020-7-13 14:08:59
巍巍兴安 发表于 2020-7-13 10:46
动作时间和电压高低关系很大吧

但是，你不可能保险丝直接怼220 那样保险丝直接就挂了
2020-7-13 14:08:59 回复
kyhwhb 数字大神 2020-7-13 15:11:53
hc061218 发表于 2020-7-13 14:08
但是，你不可能保险丝直接怼220 那样保险丝直接就挂了

前几天想测PPTC在AC220V状态下的变化情况，忙乎半天失败了。主要是万用表采样3次/秒太慢了，观察不到瞬态变化曲线！


2020-7-13 15:11:53 回复
hc061218 楼主     数字王者 2020-7-13 15:59:33
本帖最后由 hc061218 于 2020-7-13 16:02 编辑
巍巍兴安 发表于 2020-7-13 15:11
前几天想测PPTC在AC220V状态下的变化情况，忙乎半天失败了。主要是万用表采样3次/秒太慢了，观察不到瞬态 ...
多高电压无所谓，有电流就行。哈哈
2020-7-13 15:59:33 回复
kyhwhb 数字大神 2020-7-14 04:59:07
这保险用到万用表上，需要知道AC220V下的动作时间
2020-7-14 04:59:07 回复
hc061218 楼主     数字王者 2020-7-14 12:06:51
巍巍兴安 发表于 2020-7-14 04:59
这保险用到万用表上，需要知道AC220V下的动作时间

这是要我拿保险丝捅220吗？  这种保险丝实际上主要用于过载而不是短路，短路的话，十有八九要炸了
2020-7-14 12:06:51 回复
kyhwhb 数字大神 2020-7-14 12:45:40
hc061218 发表于 2020-7-14 12:06
这是要我拿保险丝捅220吗？  这种保险丝实际上主要用于过载而不是短路，短路的话，十有八九要炸了 ...

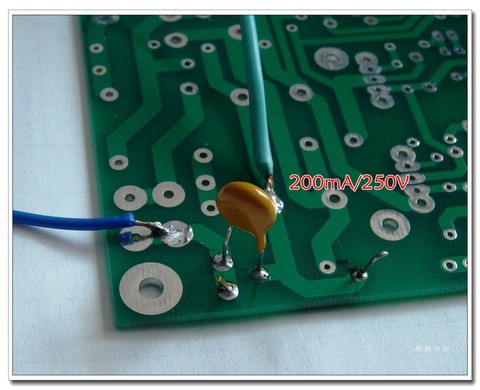

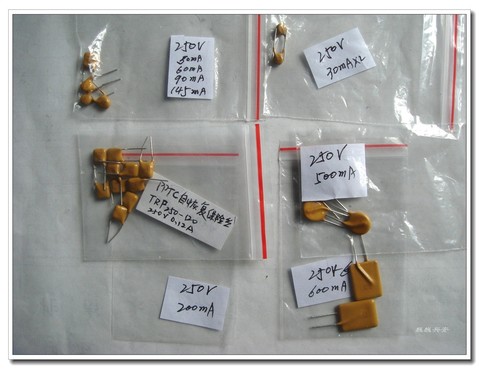

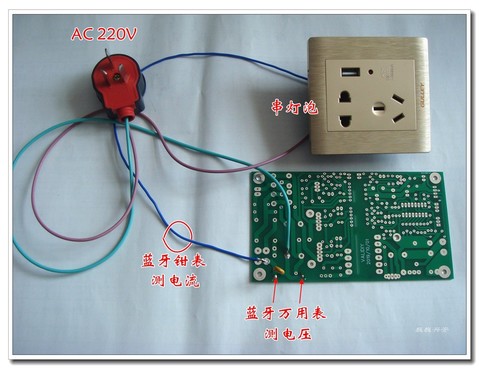

我上面图尝试测测了，但也不是保险直接捅220，串联灯泡以及3kw热水器等。。。
2020-7-14 12:45:40 回复
