自制10-1000V基准电压源，校准福禄克87-IV电压档

福禄克187万用表是福禄克当年的旗舰万用表，虽然停产十几年了，但还是有很多人重金求购！由于二手价格居高不下，运气不好，没碰上便宜的，就买了块187的前身，福禄克87-IV 。功能和187一样！板子设计略有区别！
成色伊拉克。而且不校准了！187有一个好处就是不像其他福禄克那样需要全档位校准，187可以单独档位校准！
手里的校验仪，只能校准直流mV档，直流V档需要5V  50V  500V的信号！5V好办，50V也还好办，500V不好搞！
后来收了个古董三用表校准仪，坏的，至今没修好！(不懂维修)
后来看到群里和论坛有人用LT1021基准串联出10-1000V基准，发现电路很简单，适合我这种没技术的！

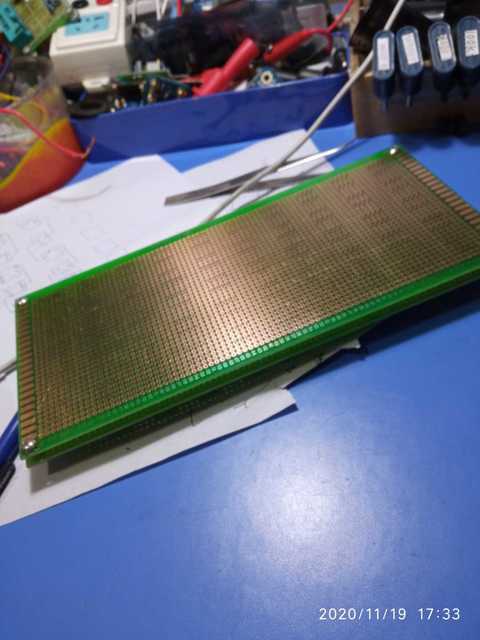

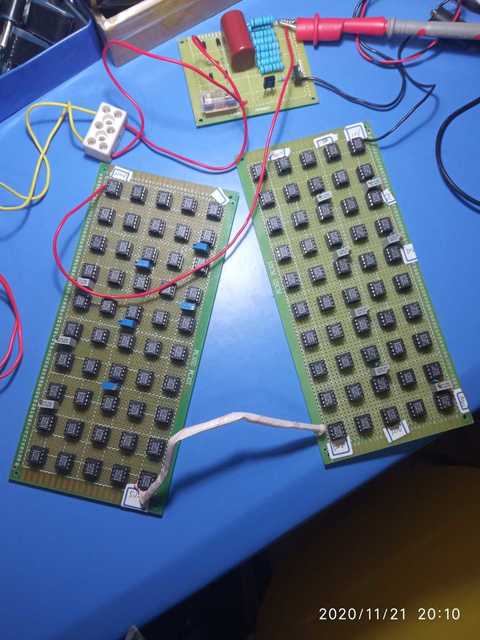

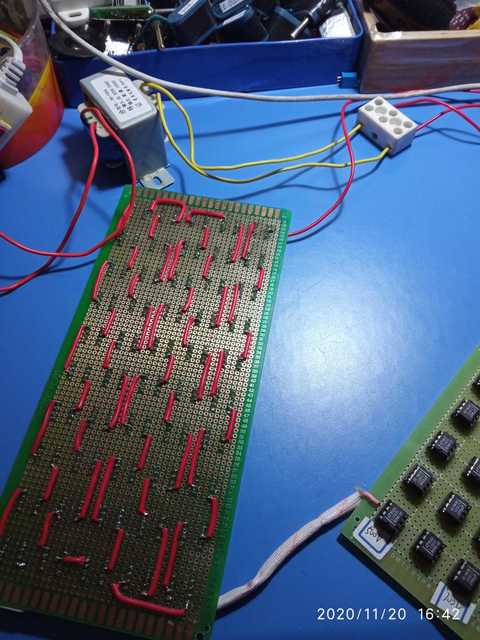

然后就是照样字做基准，不会画板打板，用洞洞板做的，焊的我眼都花了！

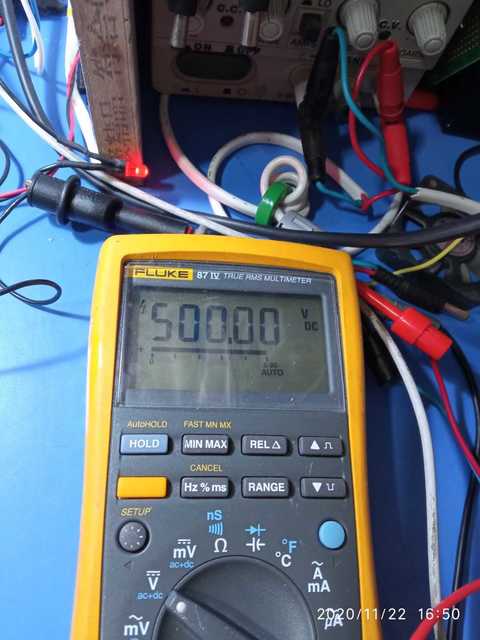

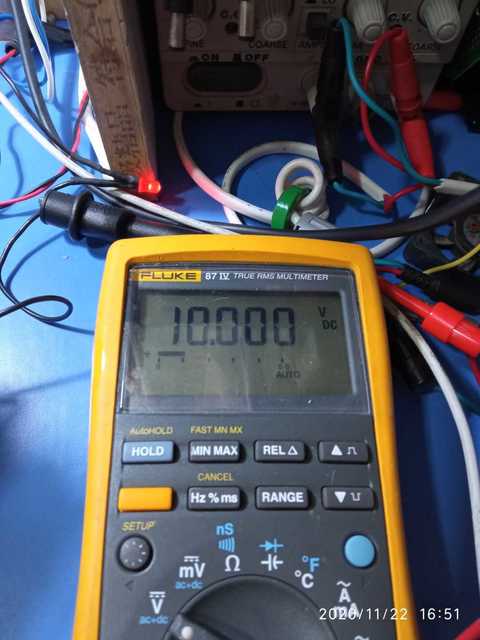

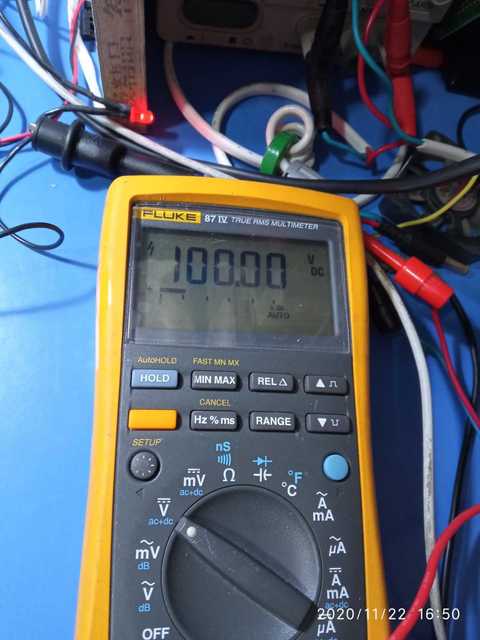

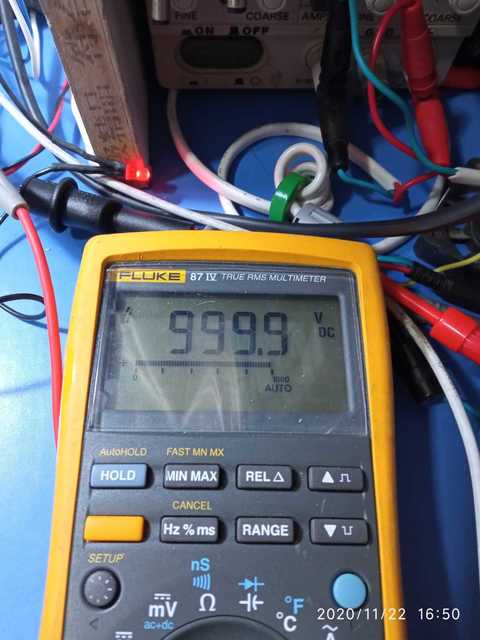

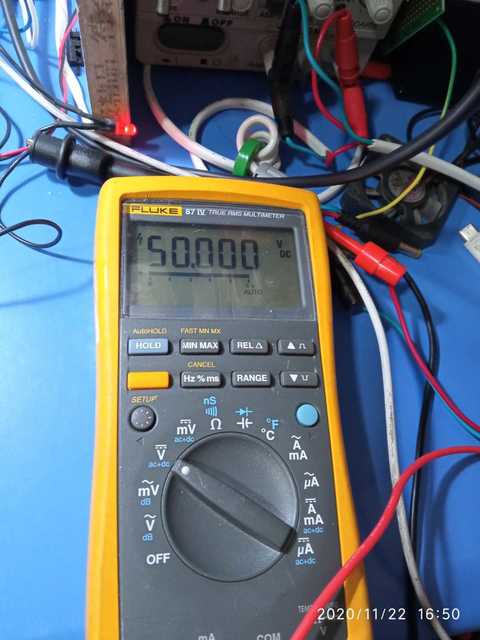

有了基准用六位半对比调一下输出值，终于把87-IV电压档弄准了！

这个10-1000V基准(勉强算基准吧)，稳定性其实还是可以的，500V和1000V输出四位半稳定，五位半甚至六位半短稳没问题，长稳不行，调准了，几个小时内经常会变化几十个字。100V以下还不错，所以，我觉得叫基准有点名不副实，叫高精度电压源？


电阻档，直流电流档也有条件校准，但是精度不超差，就不去校准了！

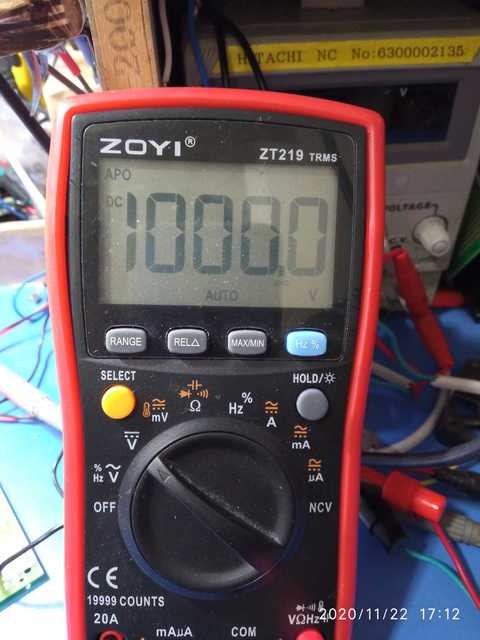

顺便把众仪219的直流大电压校准一下

大工程，成本也不低吧

巍巍兴安 发表于 2020-11-22 19:03
大工程，成本也不低吧

应该不超过300

恭喜你的大功率基准完工！

摩拜呀单车！！

楼主 哇，前有数“0”现有数电子元件，眼都数花了，要赔我眼睛！

赞一个，一排排的基准矩阵啊，不错。

做工很好，赞一个

谢谢分享

串联的基准，基准本身需要的电源应该是非共地，彼此独立的电源吧，怎么看到楼主的电源极其简单，怎么连接的呢，特请教一下。

福禄克放这么久也漂了？这不符合固有印象。

wanwenhao1 发表于 2020-11-23 14:50
串联的基准，基准本身需要的电源应该是非共地，彼此独立的电源吧，怎么看到楼主的电源极其简单，怎么连接的 ...

复杂的我可不会，这个超级简单，就是把基准当个稳压二极管用就行。直接多个串联，就能得到不同的电压

勇闯沙滩 发表于 2020-11-23 15:04
福禄克放这么久也漂了？这不符合固有印象。

二手表好多不准的，谁知道经历了什么  哈哈

hc061218 发表于 2020-11-24 18:28
复杂的我可不会，这个超级简单，就是把基准当个稳压二极管用就行。直接多个串联，就能得到不同的电压 ...

哦，也就是电源也是串联起来用的吗，不需要各个基准IC之间的串联供电电源均压吗，也就是每个基准IC的电源两端并联一个12-15V的稳压管？

谢谢你的回复！

福禄克的万用表还是不错，就是贵

wanwenhao1 发表于 2020-11-23 14:50
串联的基准，基准本身需要的电源应该是非共地，彼此独立的电源吧，怎么看到楼主的电源极其简单，怎么连接的 ...

大概就相当于稳压二极管吧

wgh1027 发表于 2021-1-14 23:27
大概就相当于稳压二极管吧

谢谢你释疑！

“大概就相当于稳压二极管”，也就是没有专门的均压电路的意思吧。若各个IC的工作电流不完全一致，特别是部分IC输出端接有负载时（输出小于1000V的电压值时）压降应该不可能相同吧，个人感觉需要并联稳压管均压，真不理解为什么各个IC的工作电压能基本保持在能正常工作的范围。

wanwenhao1 发表于 2021-1-15 13:01
谢谢你释疑！

“大概就相当于稳压二极管”，也就是没有专门的均压电路的意思吧。若各个IC的工作电流不完 ...

本来就是个稳压管还要并联什么稳压管呢。

其实1021芯片有串联和并联两种工作模式，串联模式就是类似7805的用法，并联模式就是相当于稳压二极管的用法，楼主就是利用1021的并联模式吧。

wgh1027 发表于 2021-1-15 20:43
本来就是个稳压管还要并联什么稳压管呢。

其实1021芯片有串联和并联两种工作模式，串联模式就是类似7805 ...

这回是真正懂了，重要的是“1021芯片有串联和并联两种工作模式”，非常感谢！

大工程啊。
