这下可以宣告电池内阻仪完全没必要买了！

之前根据论坛里老师的方法，电桥串联电容，实现了电池内阻测量，因为实验时没有合适的测试夹具，跟内阻仪比，有一点点误差！

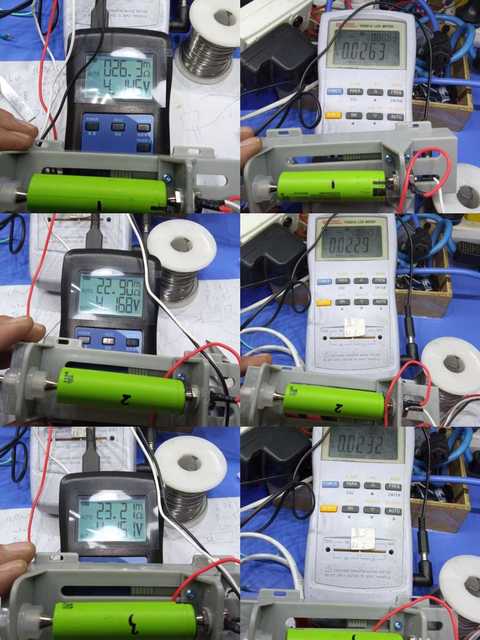

今天对测试平台进行改造，测试结果完美，和电池内阻仪测量结果一字不差！
所以，如果你有电桥，那么内阻仪完全没必要买了！

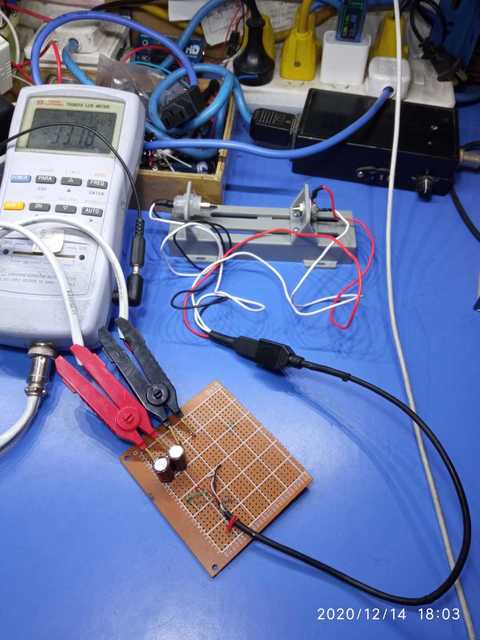

改造主要是让电桥的开尔文夹和内阻仪专用的电池测试座完美衔接！

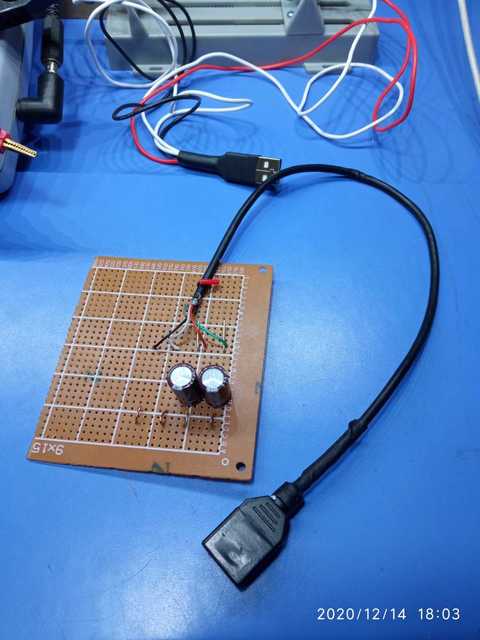

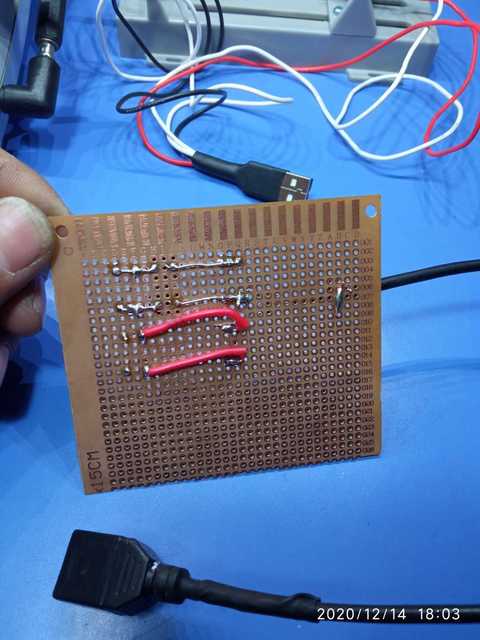

用洞洞板焊的比较难看，喜欢的完全可以做个小盒子，一头插测试座，一头插电桥。

不错不错，

楼主牛！原理可以分享一下！

厉害！！！！我还在用蓝色军团

测试结果完美

电桥串联的电容容量大小如何选取呢

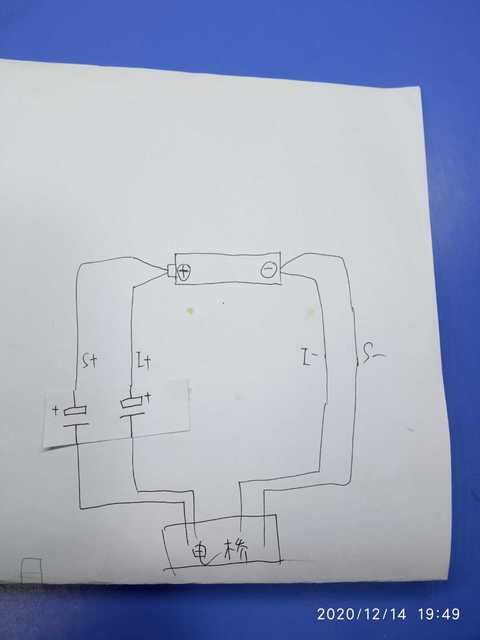

原理很简单的就是在测试回路里串了两个电容，我是按照论坛上的方法做的，至于电容用多大的，具体我也不懂，反正用CBB试过好像不行，电解我用的220uf，估计比较大的电容都可以

当心卖内阻仪的卖家砸你家玻璃。

庄严宣告

没有必要

很需要这样的测试验证，买个电桥吧。

测量频率是多少？1K HZ?还是更高？

楼主电桥是怎么设置的？

qjf11 发表于 2020-12-15 08:57
测量频率是多少？1K HZ?还是更高？

电桥频率1K

表述 发表于 2020-12-15 09:19
楼主电桥是怎么设置的？

电桥就是电阻测量模式，1K频率

测试夹具还是需要买的

资瓷资瓷，打倒无良奸商


登录/注册后可看大图

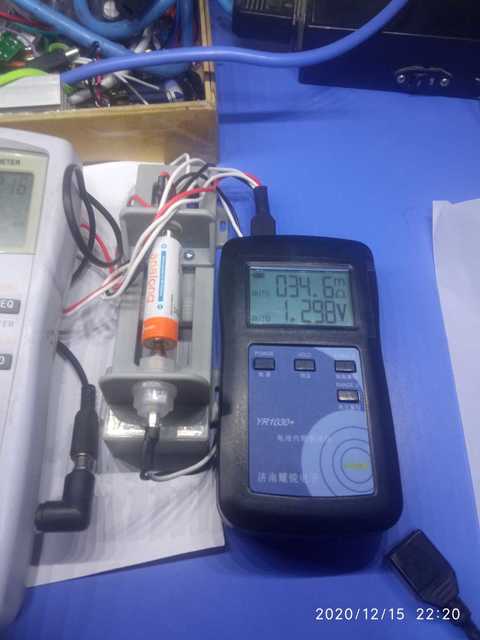

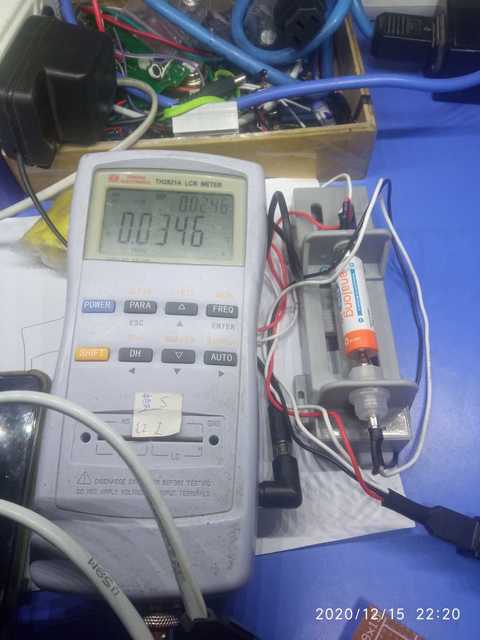

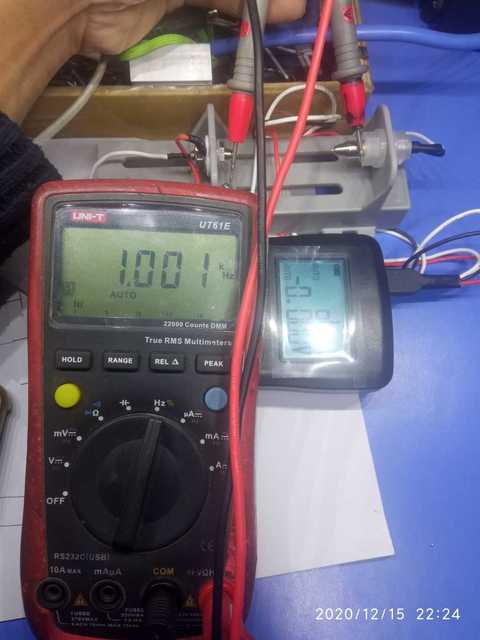

内阻测试仪测量信号确实是1kHz，电桥测量镍氢充电电池也很准。  另外串联的电容试过1uf 的CBB，不能测量。
电解电容试过10uF，能测量，误差不完美。
100uf  220uf  1000uf都试过，精度差不多。
所以，我感觉用几百uF的最合适

优秀技术帖！

这个可以试一下。
