AD584基准制作及电路图

发表于：2021-3-23 23:52:02 4997
标准件&校基准源
主题类别: 制作_改装
标准件类型:
仪表品牌: DIY自制
型号或关键字: ZT219

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

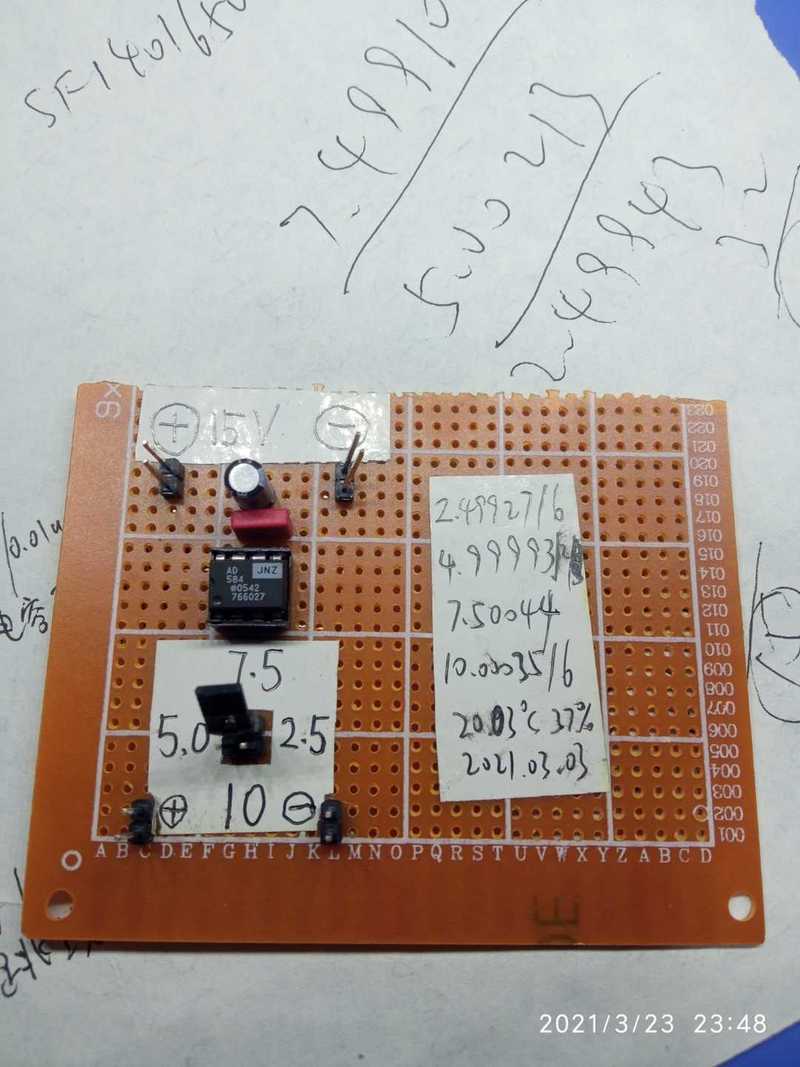

AD584作为性价比很高的基准，深受大家喜爱！而且，这个基准使用起来很方便，几乎没有外围元件！给基准通电就能输出2.5  5.0  7.5  10V四档电压！
很多人想做一个，毕竟才几块钱，能有四个基准电压，确实挺好的！

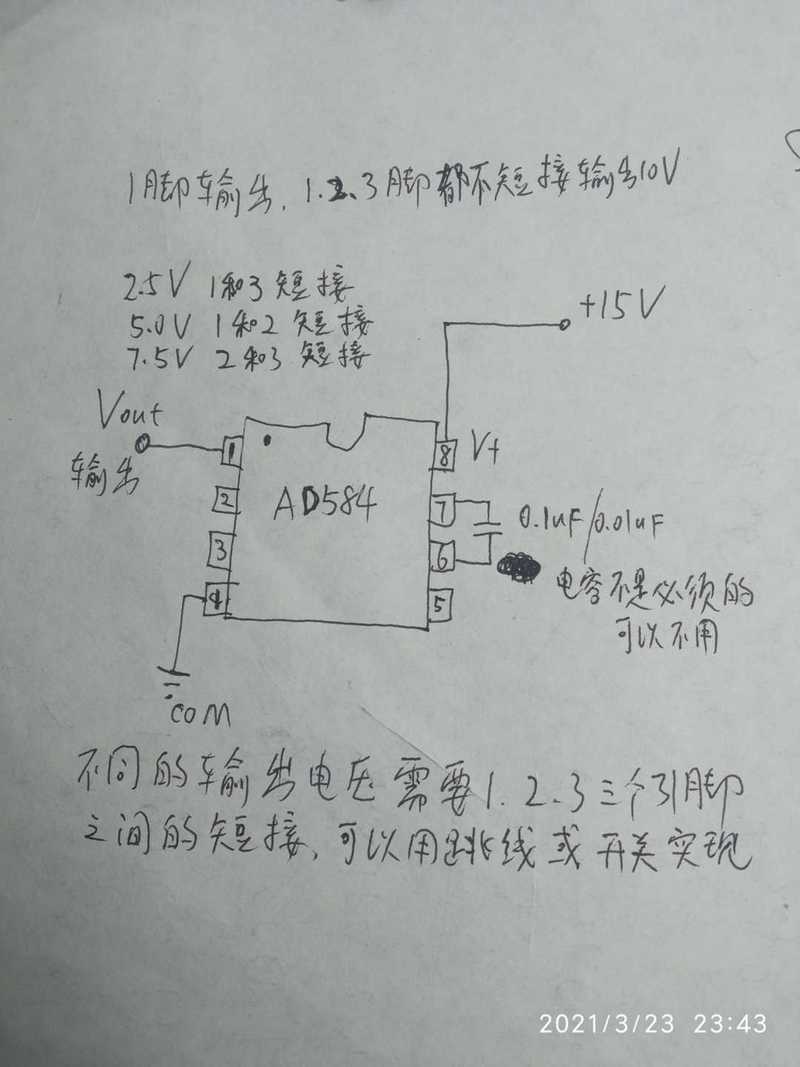

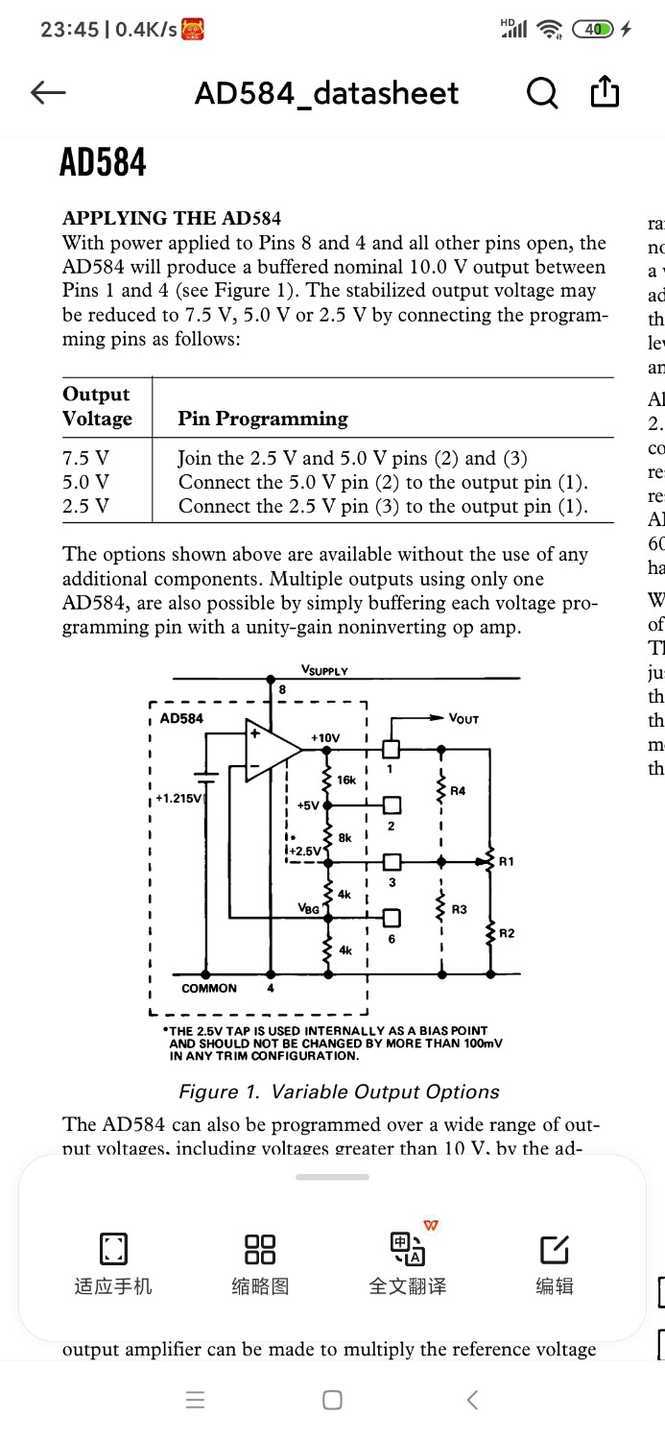

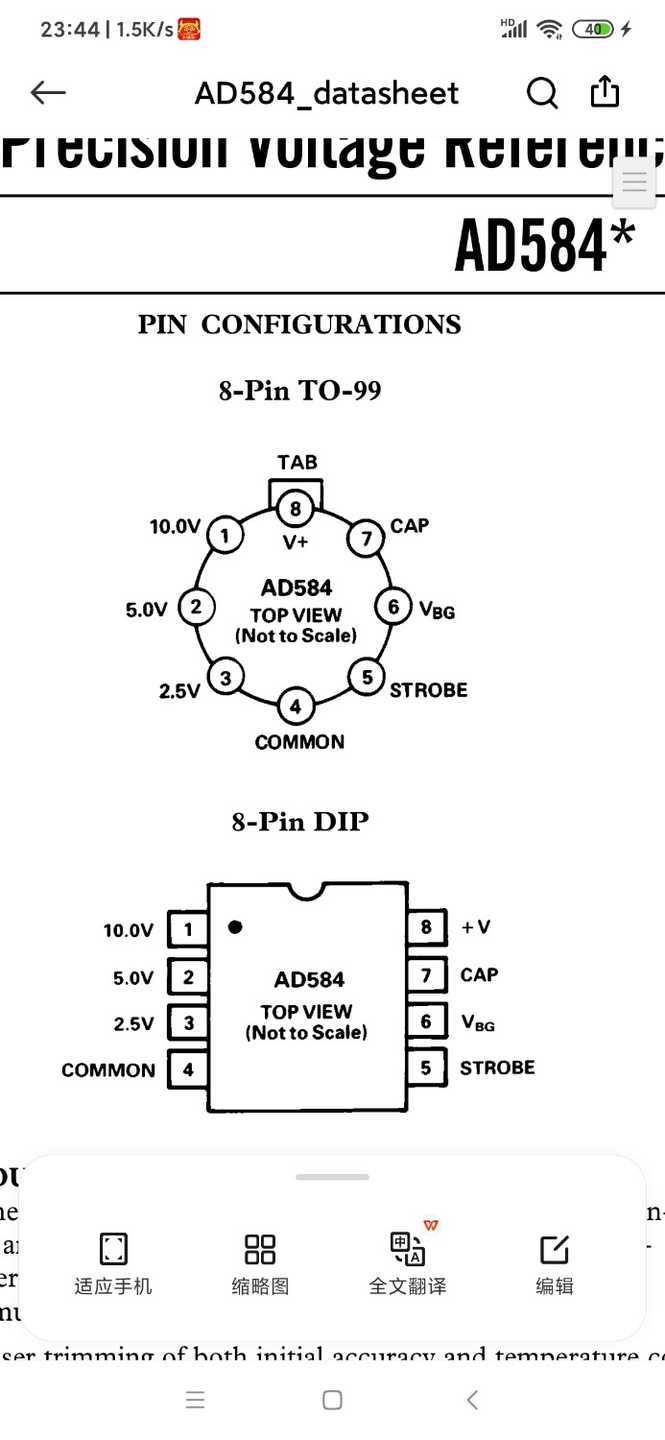

做法其实参考AD584的手册就可以了！看不懂手册，可以看看我画的简易图！很简单！(懒得开电脑，也不怎么会用电脑画电路图，凑合手画一下更方便)
以下程序自动插入未在内容中添加的图片或附件
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（14）

勇闯沙滩 数字大神 2021-3-24 06:43:19
很简单，可以买个试试。
2021-3-24 06:43:19 回复
wgh1027 数字大神 2021-3-28 00:32:07
很简单
2021-3-28 00:32:07 回复
PTMPY 数字斗士 2021-3-28 14:51:50
本帖最后由 PTMPY 于 2021-3-28 15:07 编辑

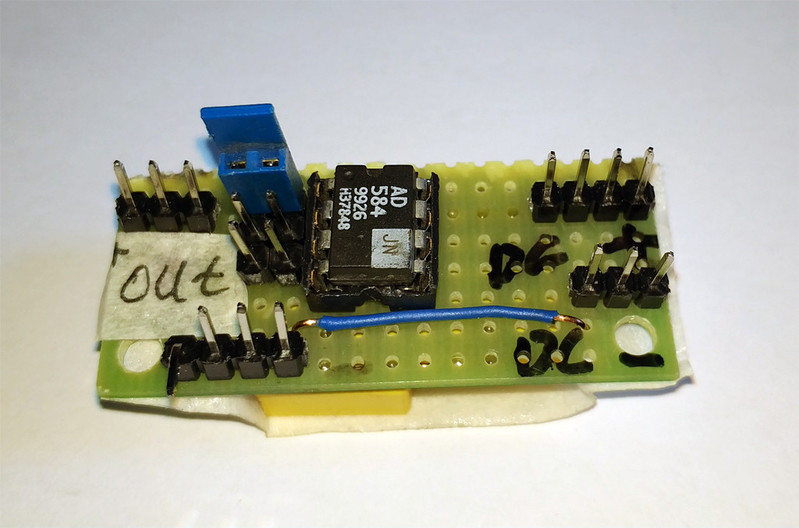

淘宝3块一个，我买了五个，里面有两个假的，折腾了一会儿就嗝屁了。

挑出来两个优质的10V，补齐10V基准，需要的时候可以串联得一个20V基准。

便宜量又足。

校准四位半还是上6325和6350比较好。


ad584 - 副本.jpg

这是另外一个10.002的，做成了炮灰基准，后面用了两0.1uf安规电容，即符合官方推荐电路要求，又适合做底座，完美。

2021-3-28 14:51:50 回复
海纳百川丶弎 数字探长 2021-3-29 22:31:18
小白正需要，楼主热心！感谢楼主！
2021-3-29 22:31:18 回复
wgh1027 数字大神 2021-4-9 22:50:30
PTMPY 发表于 2021-3-28 14:51
淘宝3块一个，我买了五个，里面有两个假的，折腾了一会儿就嗝屁了。

挑出来两个优质的10V，补齐10V基准， ...

两个串联不好整吧
2021-4-9 22:50:30 回复
PTMPY 数字斗士 2021-4-10 09:58:17
wgh1027 发表于 2021-4-9 22:50
两个串联不好整吧

可以啊 ，妥妥的20V，好用的狠
2021-4-10 09:58:17 回复
wgh1027 数字大神 2021-4-13 23:07:54
PTMPY 发表于 2021-4-10 09:58
可以啊 ，妥妥的20V，好用的狠

这个串联，电源怎么处理？
2021-4-13 23:07:54 回复
PTMPY 数字斗士 2021-4-14 12:22:44
本帖最后由 PTMPY 于 2021-4-14 12:41 编辑
wgh1027 发表于 2021-4-13 23:07
这个串联，电源怎么处理？

要用两个独立电源

不能学我。

刚开搞的时候我用老式指针双路稳压电源供电的，N年前其中一个指针电压电流表头被我改成数字的了，当时偷懒直接取得另外一路电源的输出用来供电，忘了。两路电源一搭上去，保护的继电器就啪啪啪，挂了两个试验品，找了好长时间原因，才想起来，心理猛滴血啊
2021-4-14 12:22:44 回复
PTMPY 数字斗士 2021-4-14 12:40:26

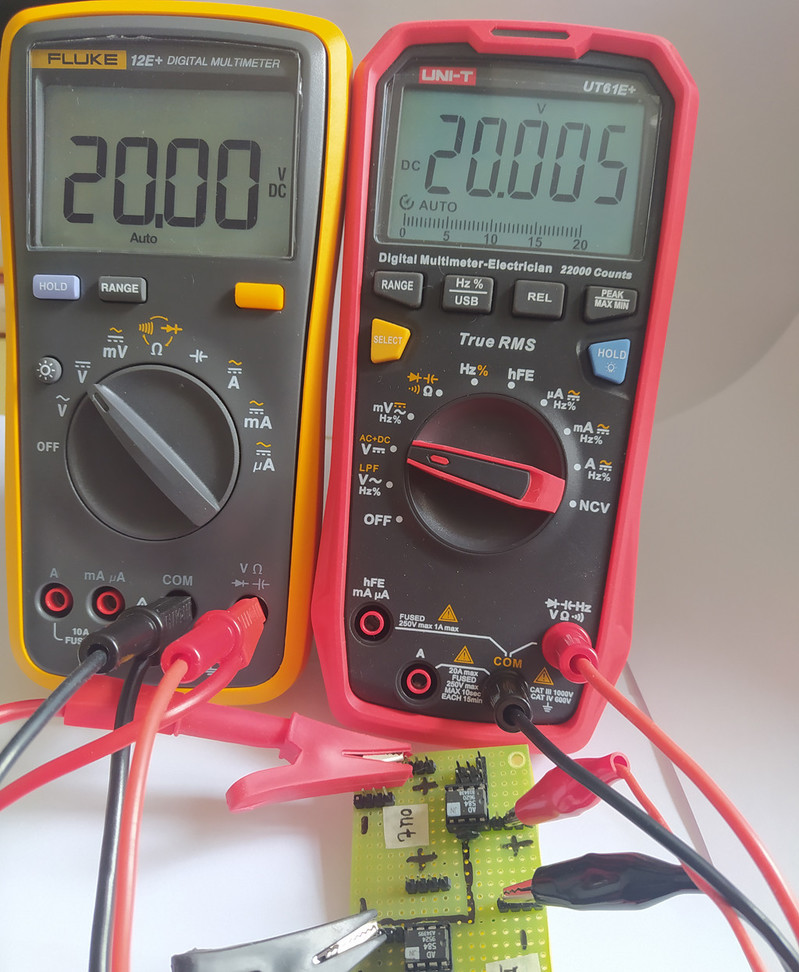

双路10V，合并20V
以下程序自动插入未在内容中添加的图片或附件
2021-4-14 12:40:26 回复
小小一棵葱 数字探长 2021-5-27 12:41:25
AD584重复电压精度高吗
2021-5-27 12:41:25 回复
wgh1027 数字大神 2021-6-5 20:41:16
谢谢分享
2021-6-5 20:41:16 回复
乐在其中110 数字精灵 2021-6-6 02:12:44
想买几颗玩玩，楼主留个链接呗。谢谢
2021-6-6 02:12:44 回复
wgh1027 数字大神 2021-6-20 20:01:31
乐在其中110 发表于 2021-6-6 02:12
想买几颗玩玩，楼主留个链接呗。谢谢

某宝搜搜一大把
2021-6-20 20:01:31 回复
shoucun 数字斗士 2022-5-27 19:18:51

谢谢分享
