制作10uf 100uf “标准”电容

发表于：2021-12-25 21:15:00 2226
标准件&校基准源
主题类别: 制作_改装
标准件类型:
仪表品牌: DIY自制
型号或关键字: 289

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

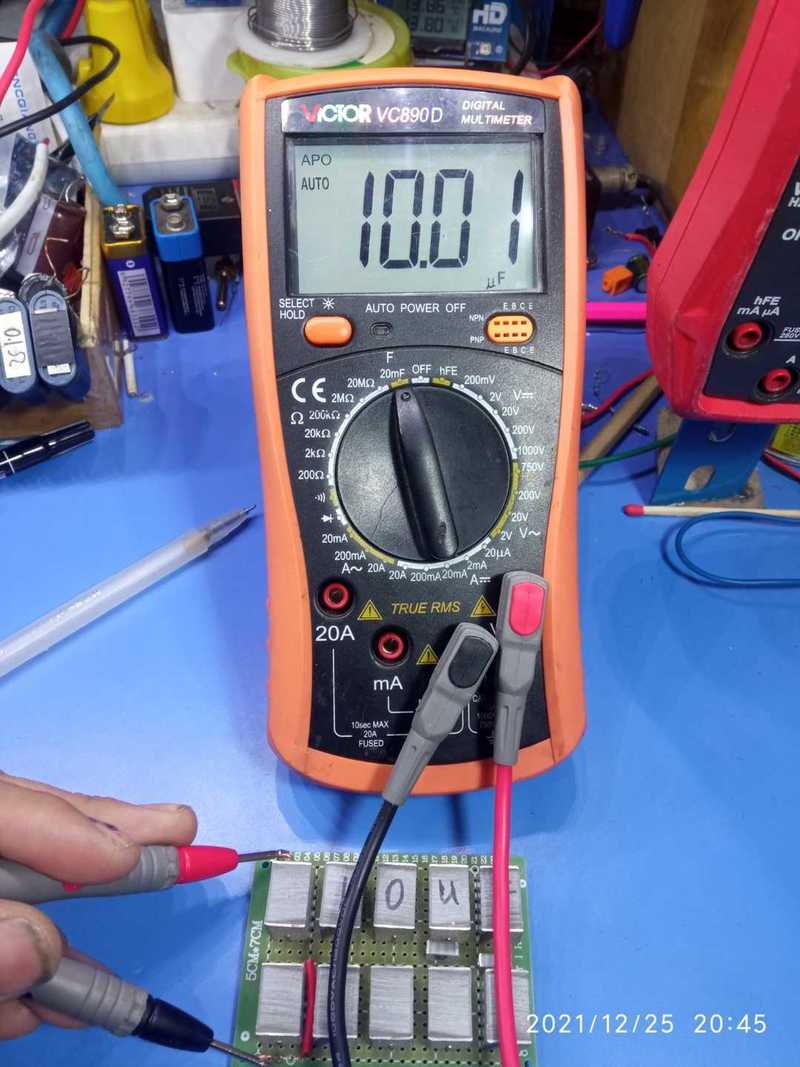

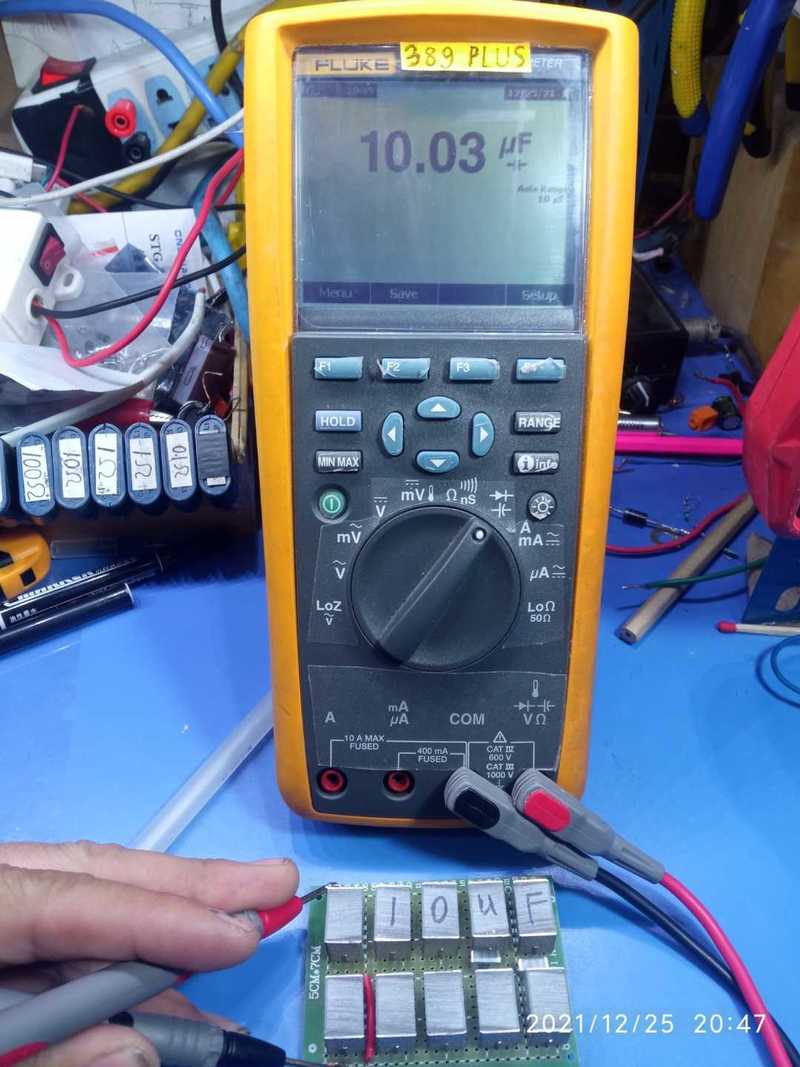

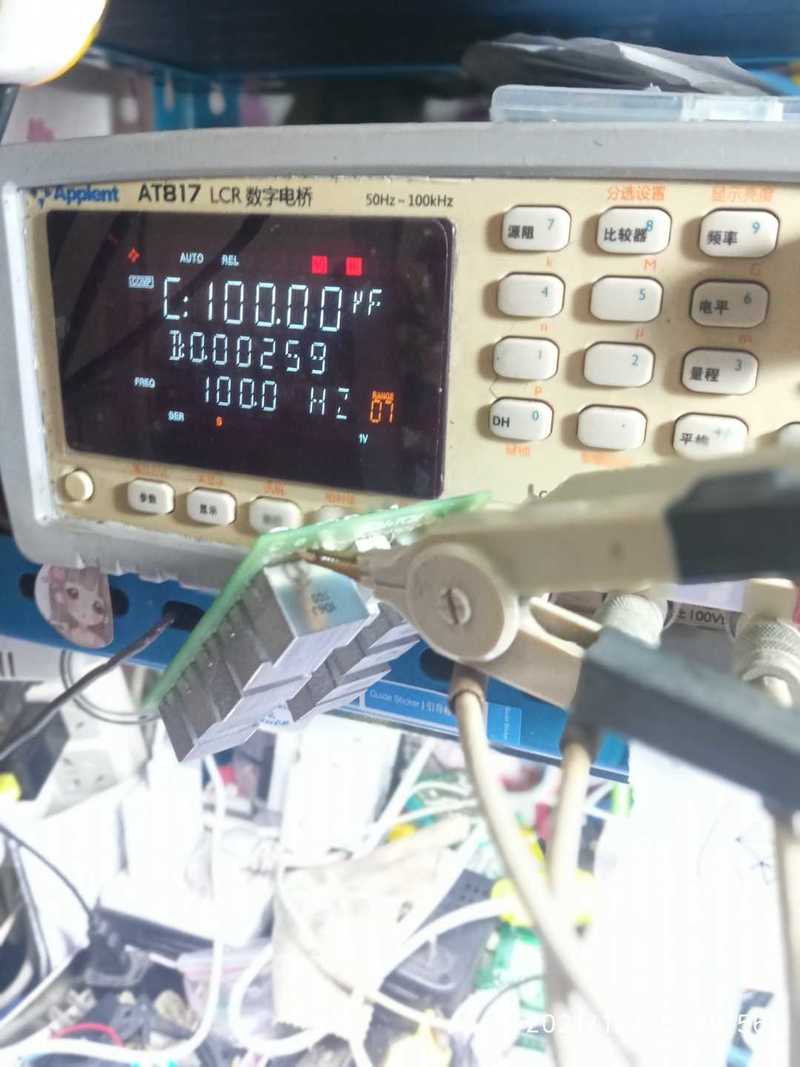

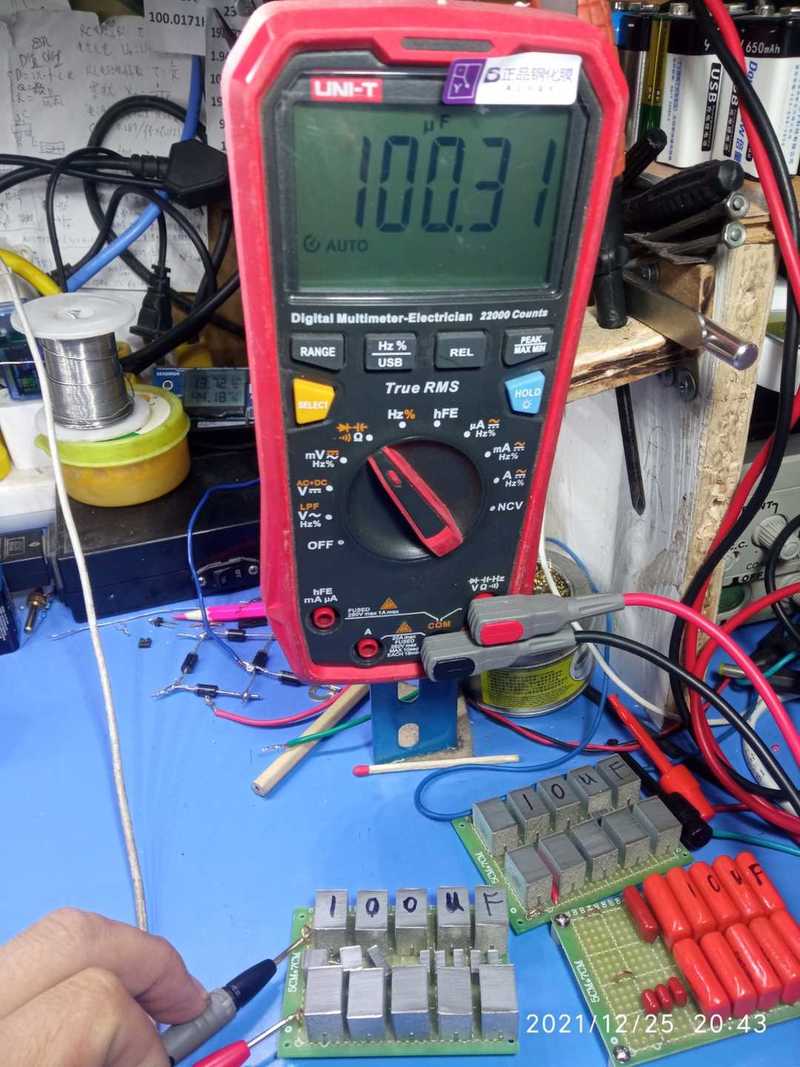

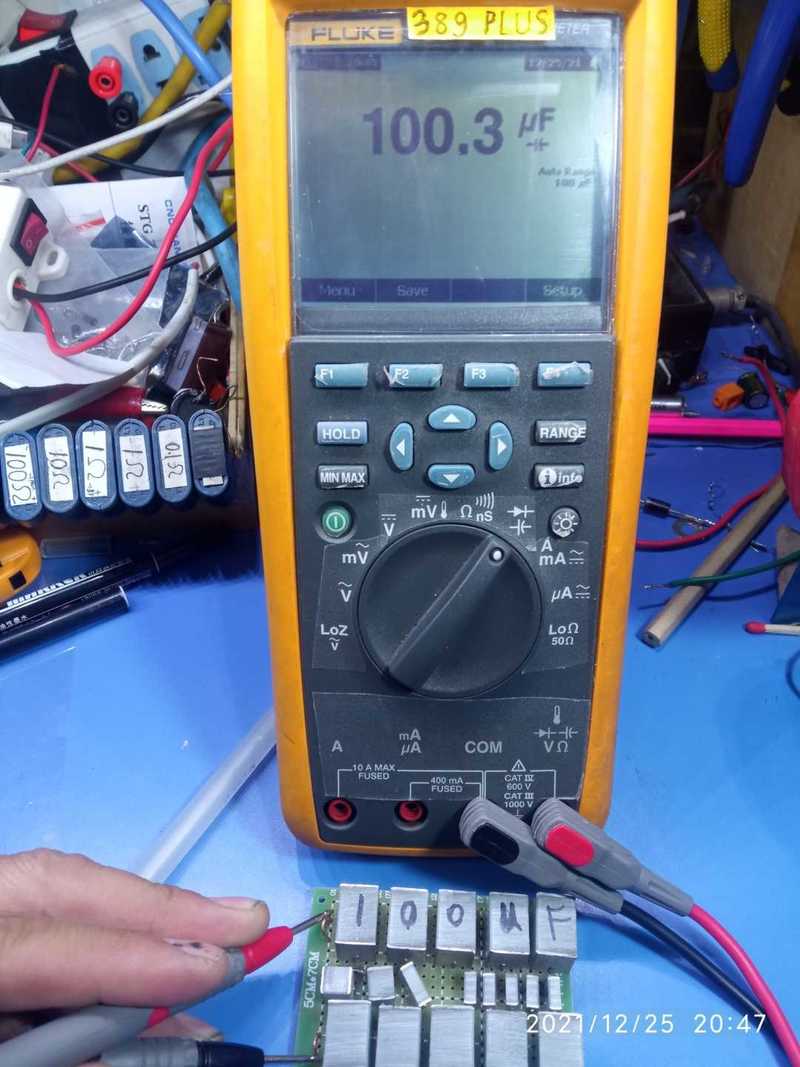

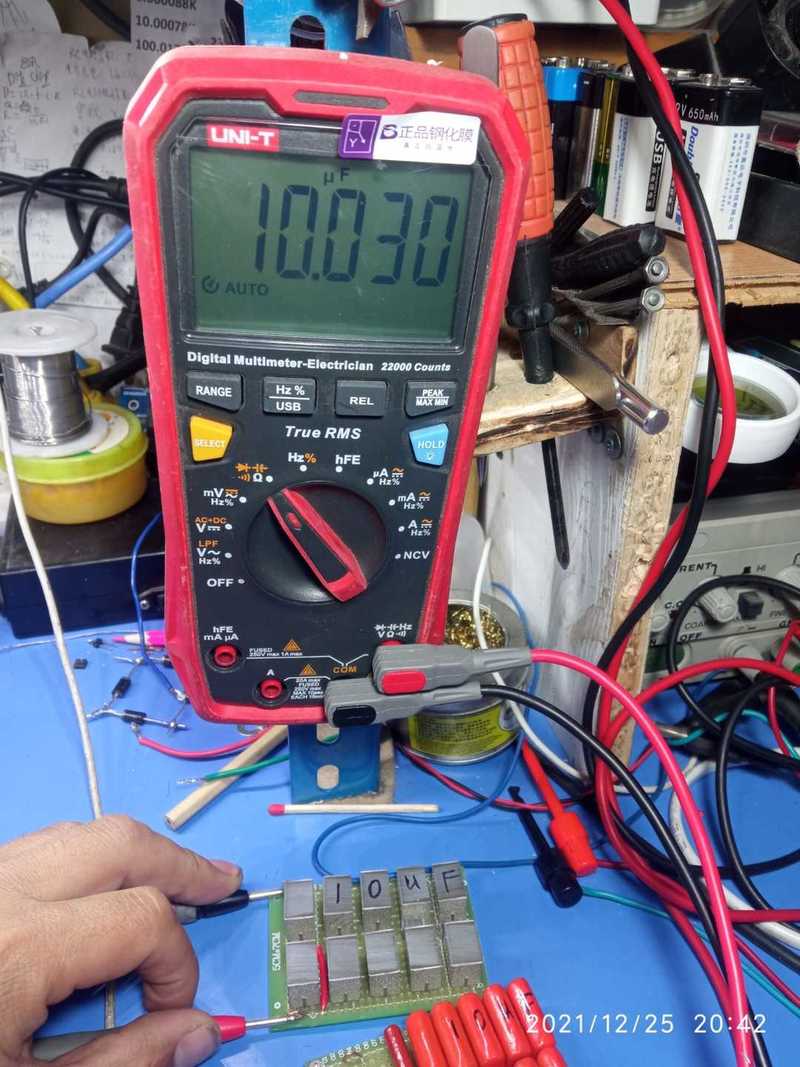

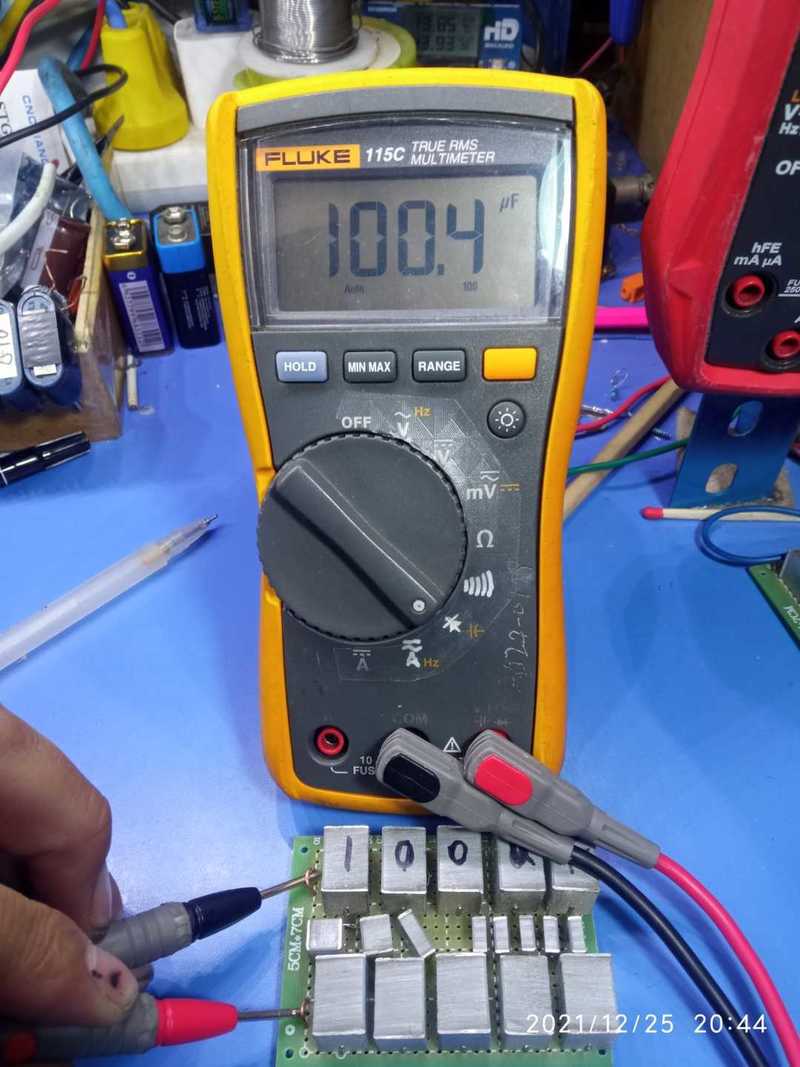

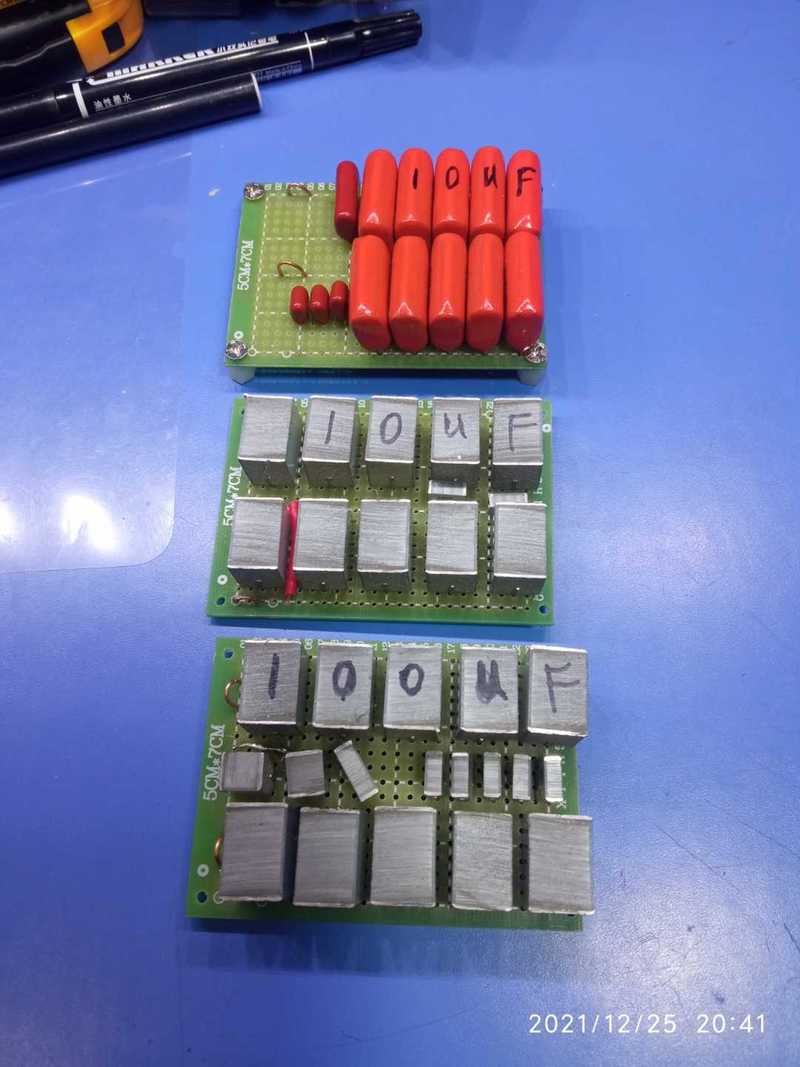

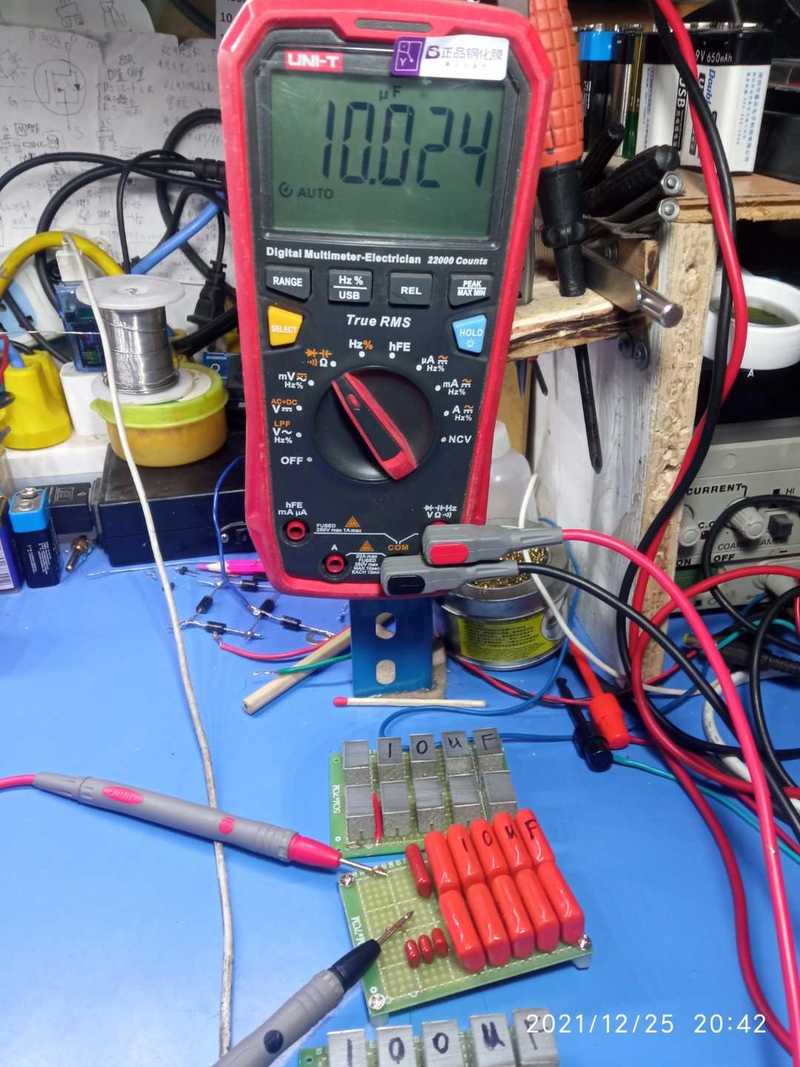

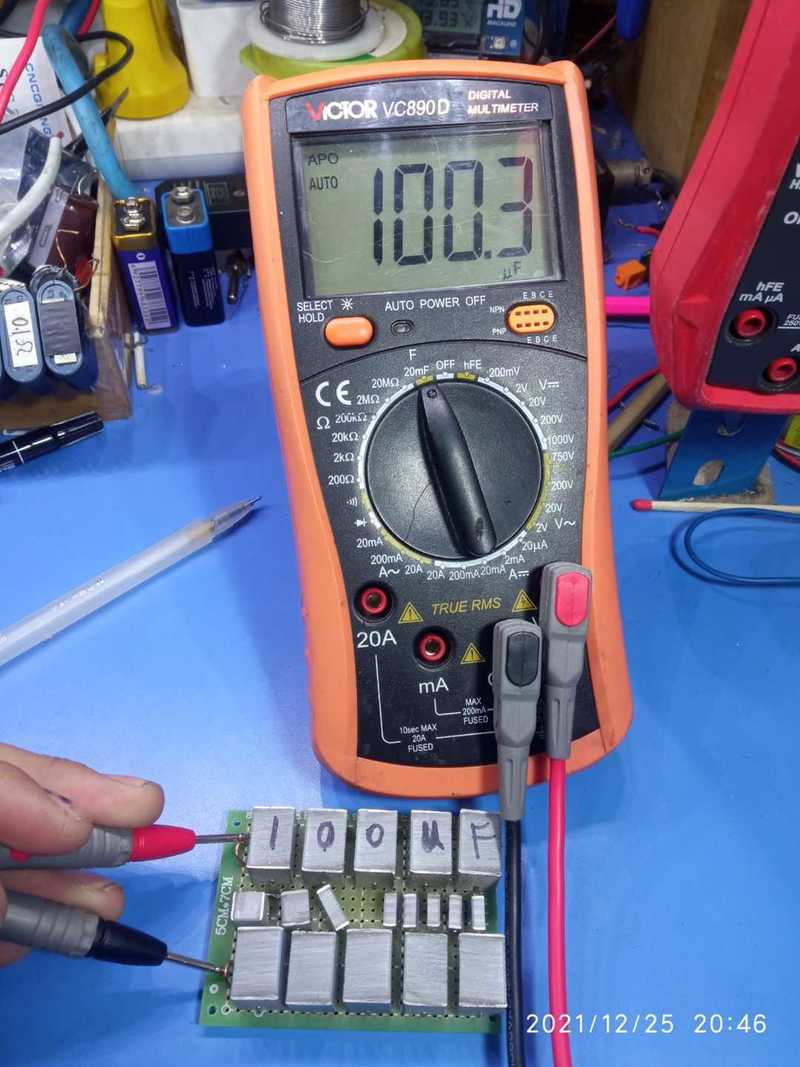

闲来无事，制作了10uf   100uf 高精度电容！

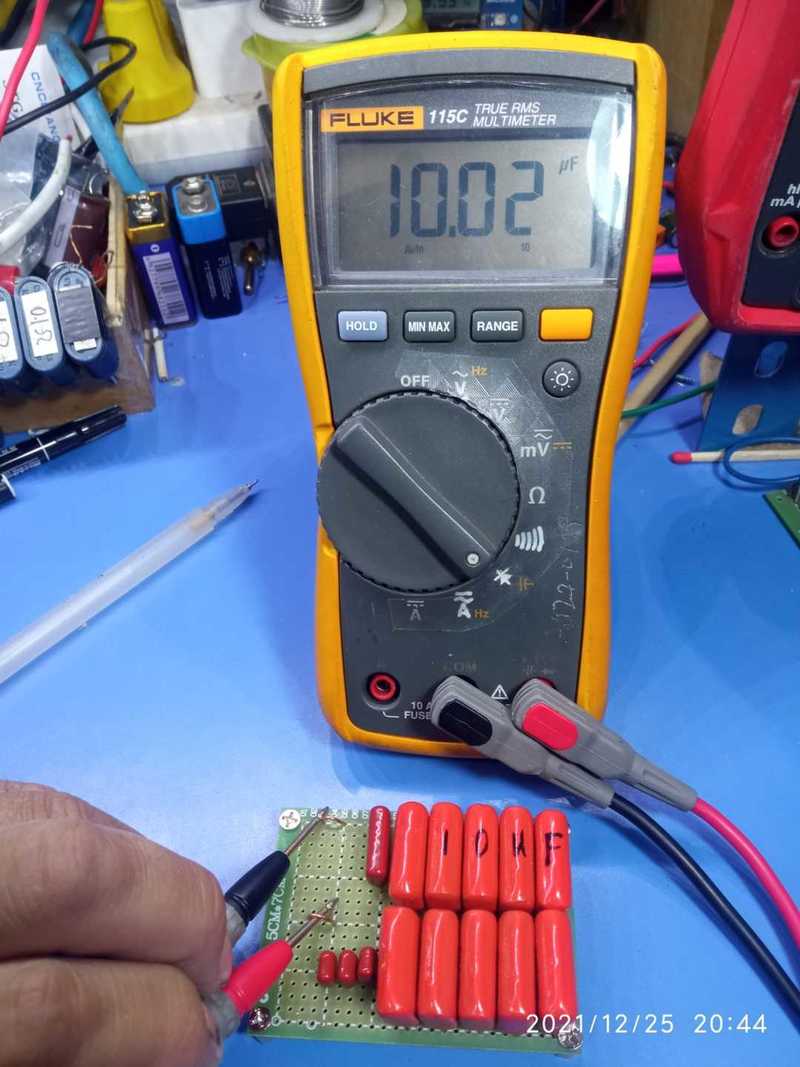

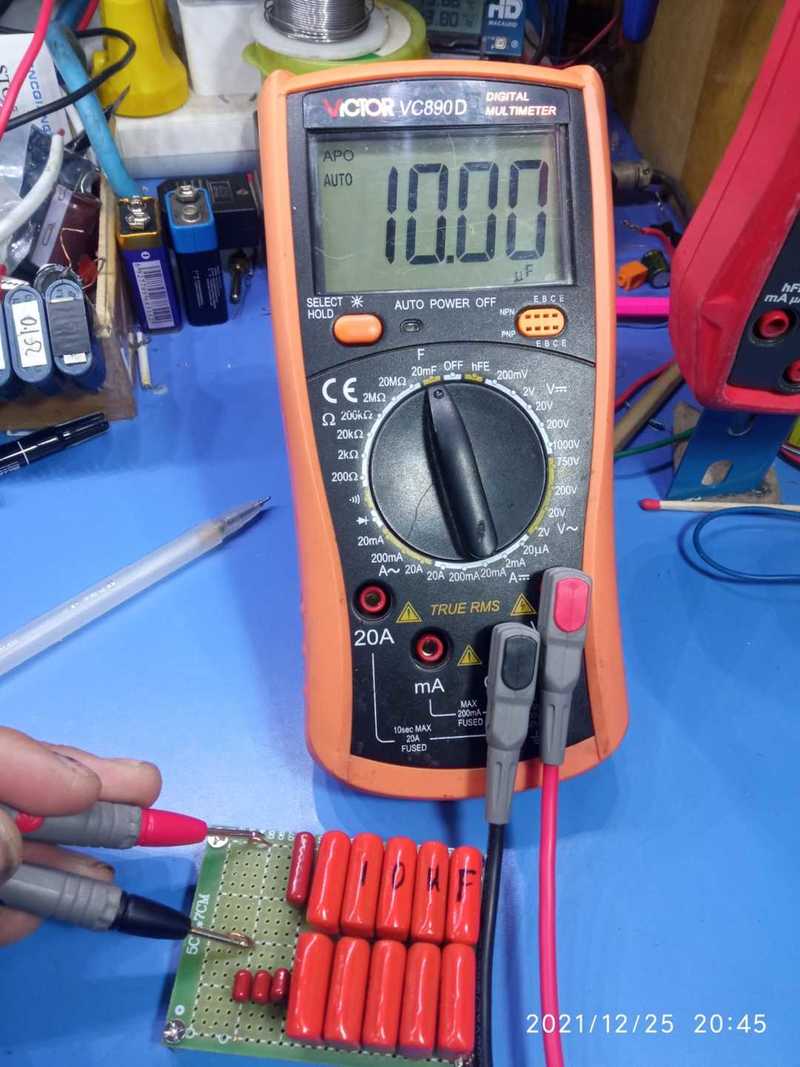

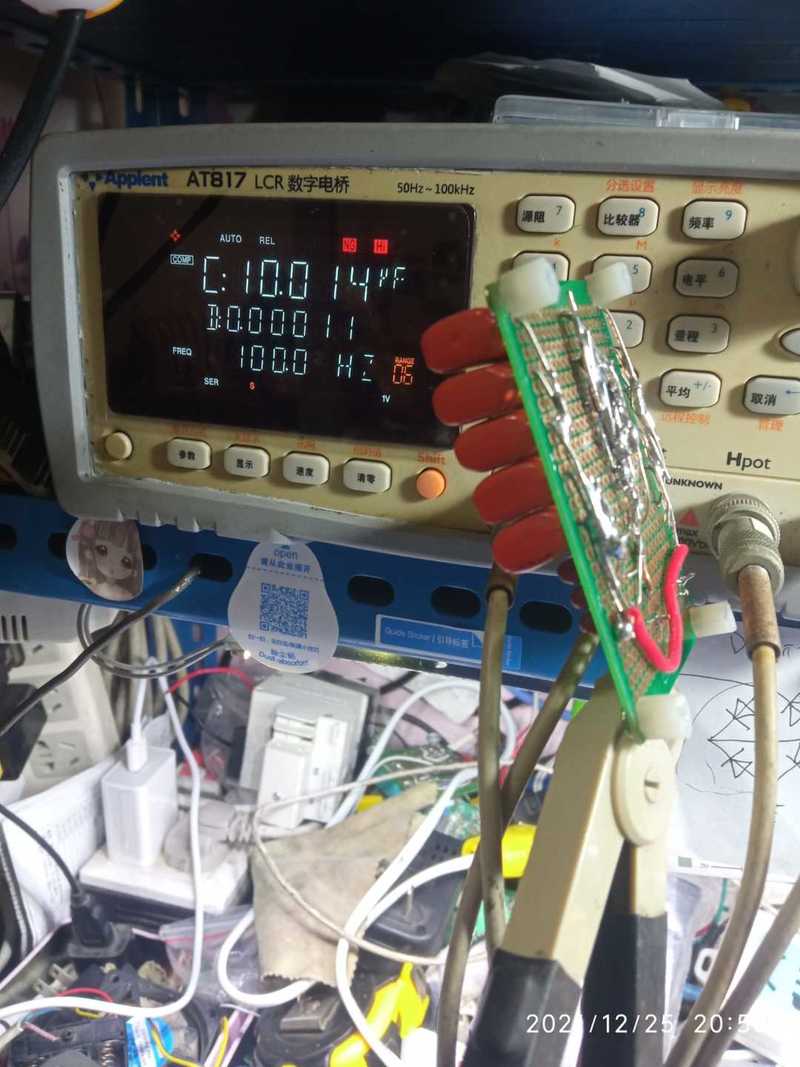

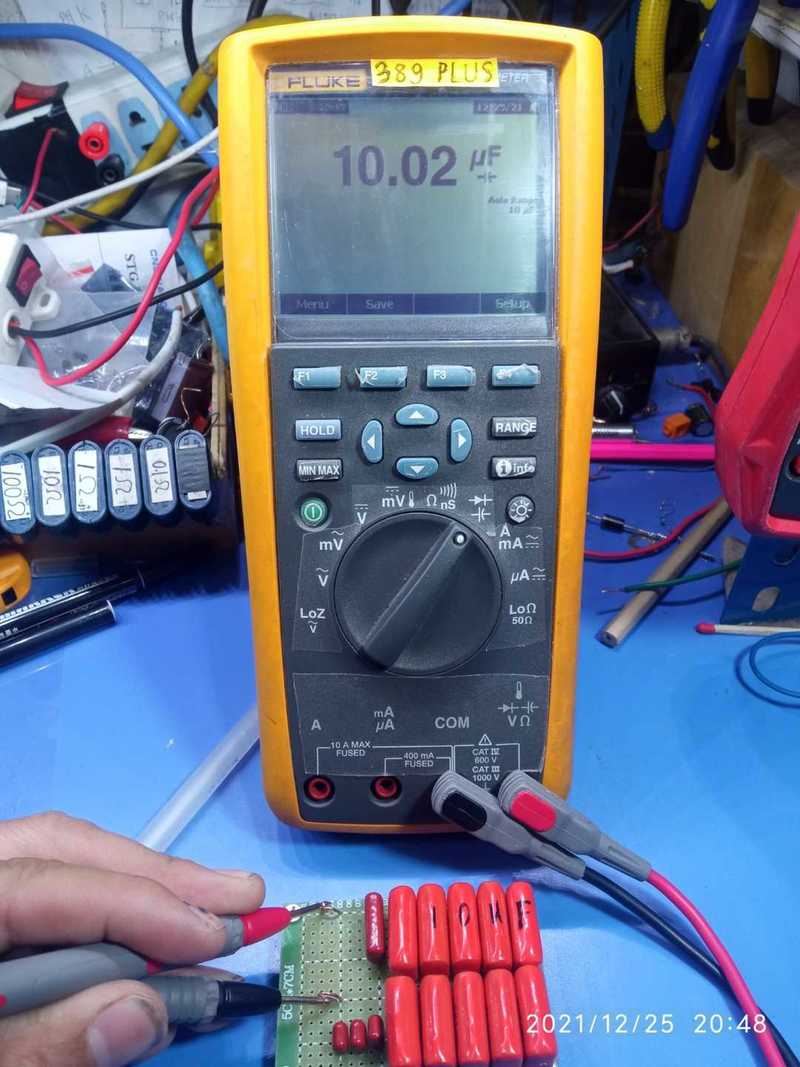

第一版是用CBB电容(聚丙烯)制作的，优点是，对频率不敏感，万用表和电桥测量能比较一致！缺点是温漂太大了！至少要一二百ppm

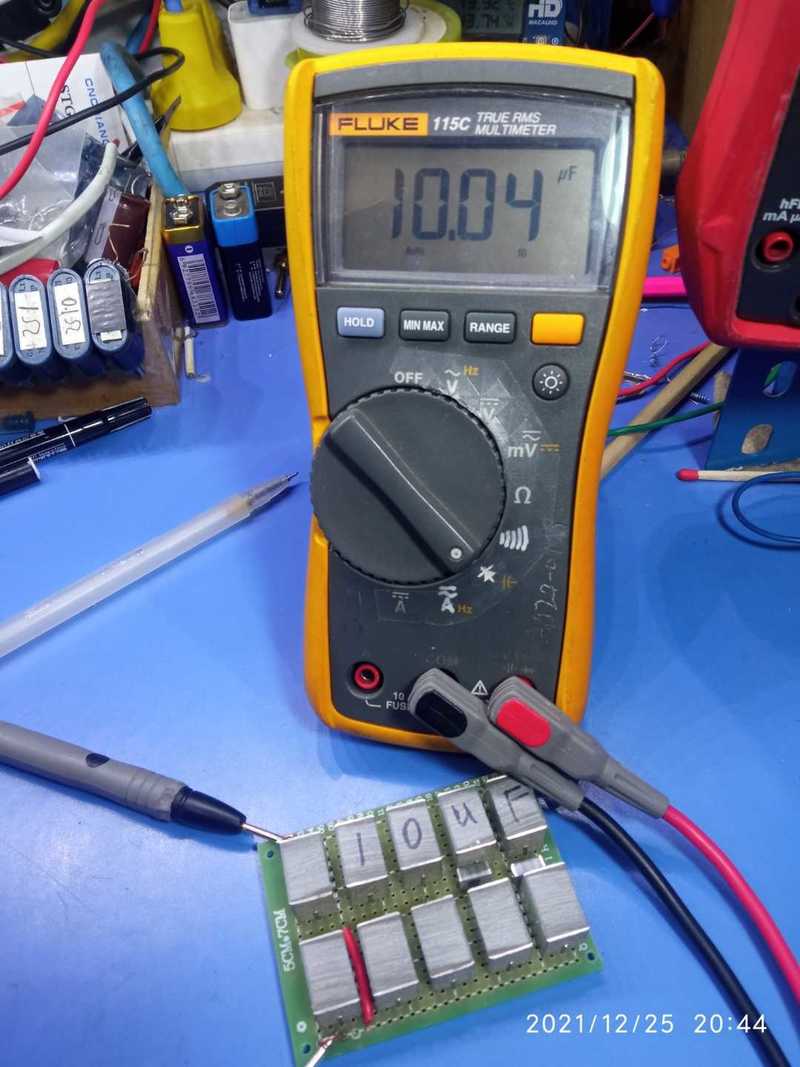

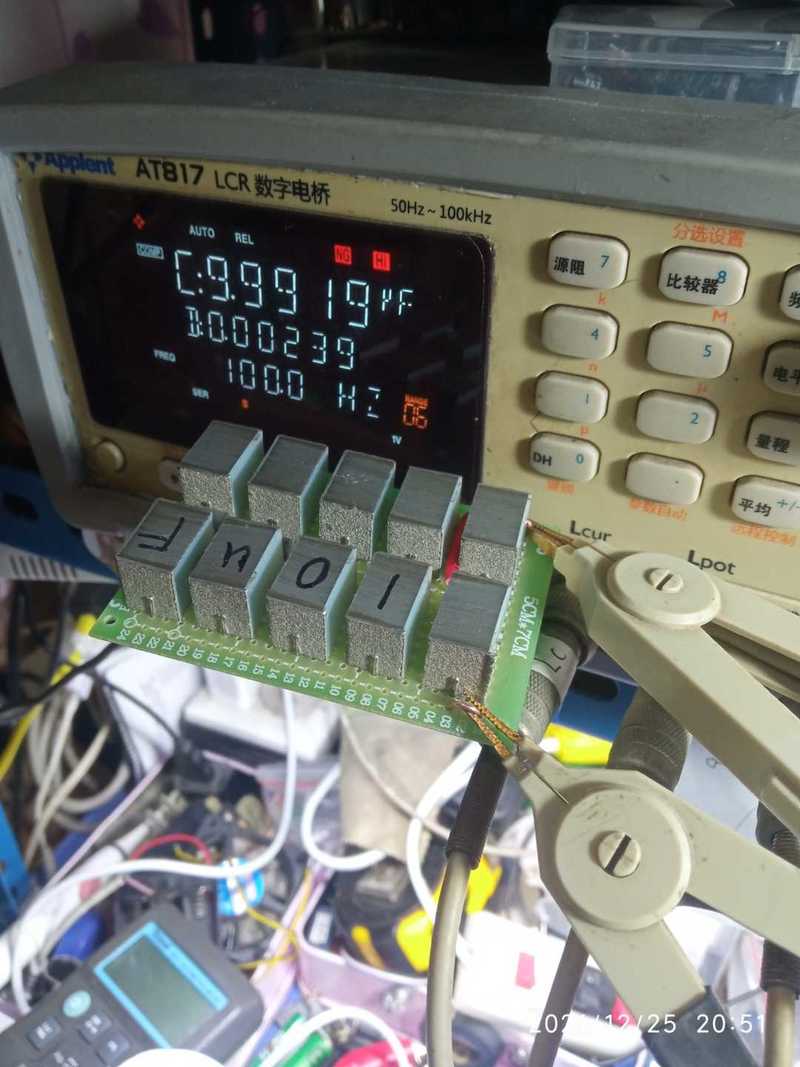

后来改用千层糕电容(聚酯膜)，优点是温漂很小，缺点对频率比CBB敏感一些！万用表和电桥测量一致性也不错！
综合来说，我觉得用千层糕效果最好！

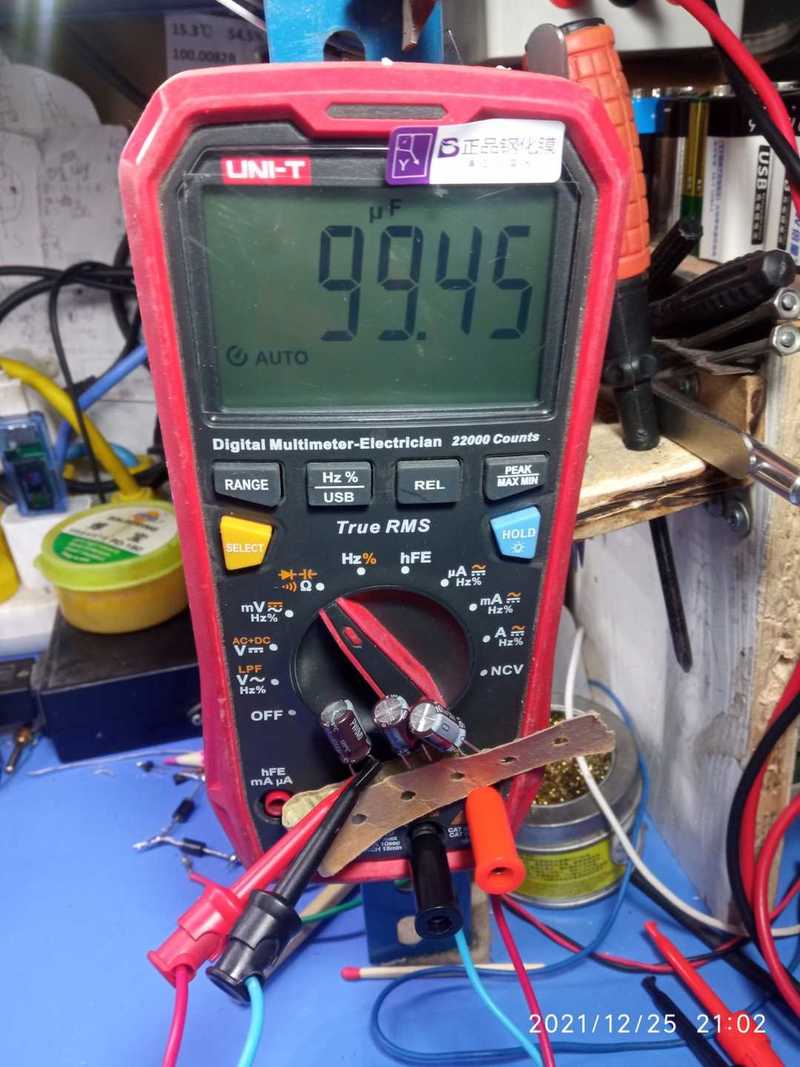

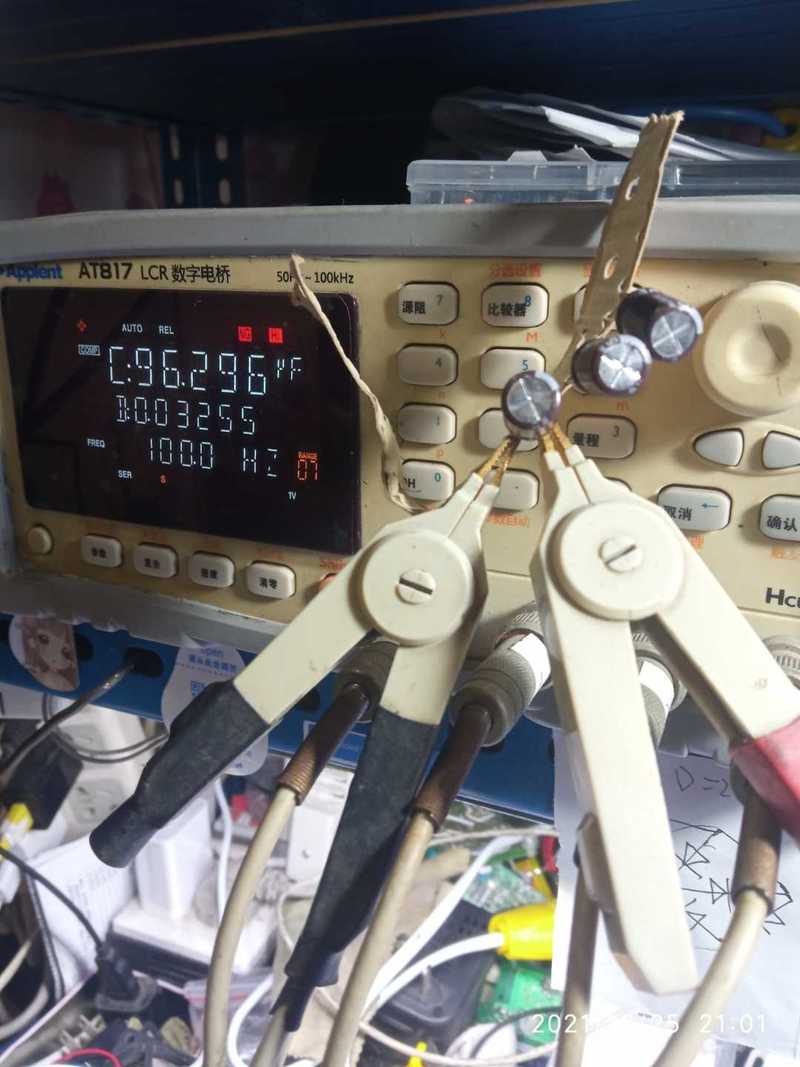

常见的uf 以上的电容，电解电容居多，但是，电解电容不适合用来比对仪表电容档，万用表和电桥之间，不同的万用表之间的测量值差别很大！
以下程序自动插入未在内容中添加的图片或附件
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（13）

mvwz24029819 数字精灵 2021-12-25 21:29:18
不错啊，就是体积有点大了
2021-12-25 21:29:18 回复
wgh1027 数字大神 2021-12-25 22:03:55
不错
2021-12-25 22:03:55 回复
wgh1027 数字大神 2021-12-25 22:04:26
谢谢分享哦
2021-12-25 22:04:26 回复
西林迷 数字精灵 2021-12-25 22:27:20
我有两个可以勉强做标准电容的大电容，60年代的那种金属封装，绿色那种金属壳子
标的是0.5%精度，实测是1.002uf和1.003uf
可惜了容量是稍微大一点的，要是小一点点的，就可以并联一个电容，这样就准了

缺点就是体积大了一些，总体身份证那么大小的卡摞起来五六厘米厚这样的体积
2021-12-25 22:27:20 回复
人生涅槃 数字斗士 2021-12-25 22:27:35
真不错啊
2021-12-25 22:27:35 回复
勇闯沙滩 数字大神 2021-12-26 07:16:42
有一个比对的标准电容还是很有用的，没有电桥的还是多数人。
2021-12-26 07:16:42 回复
wgh1027 数字大神 2021-12-26 19:01:48
标准电容不标准
2021-12-26 19:01:48 回复
佳维 数字精灵 2021-12-27 15:54:21
感谢分享
2021-12-27 15:54:21 回复
kyhwhb 数字大神 2021-12-27 16:23:10
体积有些大，感谢分享
2021-12-27 16:23:10 回复
13912217676 数字巨人 2021-12-28 08:24:30
谢谢分享！假如要做个1mF的，可能要体积巨大吧
2021-12-28 08:24:30 回复
zhangwj98 数字精灵 2021-12-29 16:43:23
谢谢分享！
2021-12-29 16:43:23 回复
wgsd 数字大神 2021-12-29 19:07:09
这么多千层糕，我的都是单层饼。
2021-12-29 19:07:09 回复
shoucun 数字斗士 2022-5-16 03:43:03

谢谢分享
2022-5-16 03:43:03 回复
