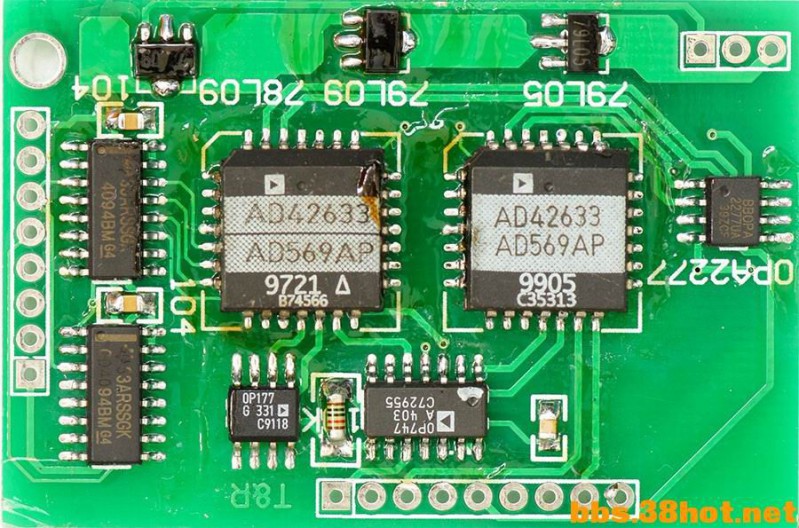

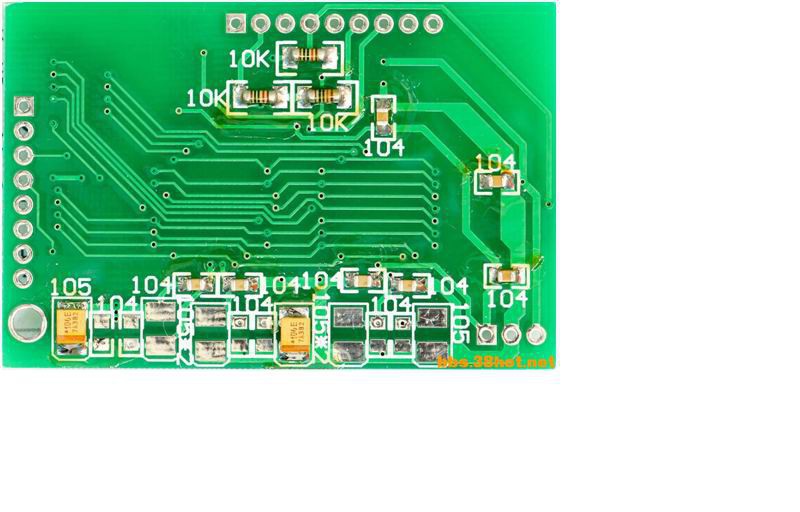

再来569PCB

lqzhang03 数字探长 2023-7-6 14:42:37
wgsd 发表于 2023-7-6 11:14

这么快就出来了，
2023-7-6 14:42:37 回复
lqzhang03 数字探长 2023-7-6 14:46:45
没发现不对的地方，谢谢老大，效率真高呀。
2023-7-6 14:46:45 回复
lqzhang03 数字探长 2023-7-6 15:05:55
学了一段时间，只大概学会了画电路图，PCB试了试，搞不成。
2023-7-6 15:05:55 回复
wgsd 楼主     数字大神 2023-7-6 16:52:44

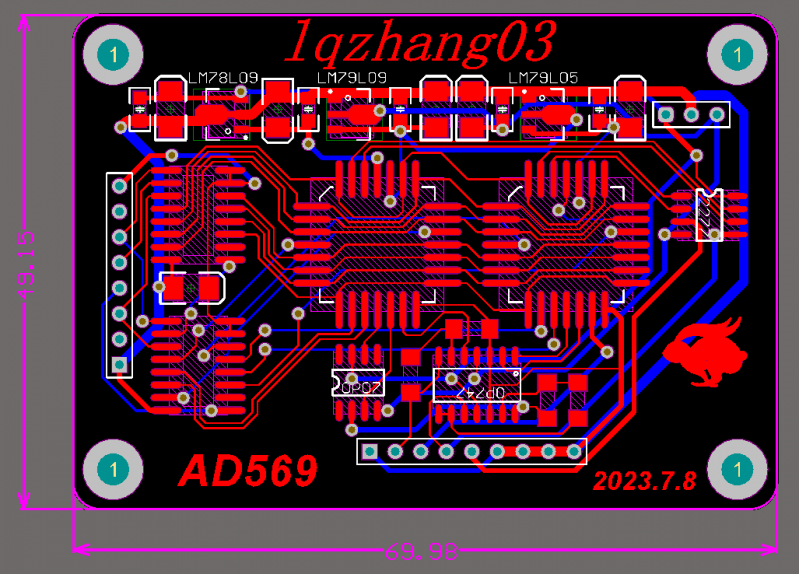

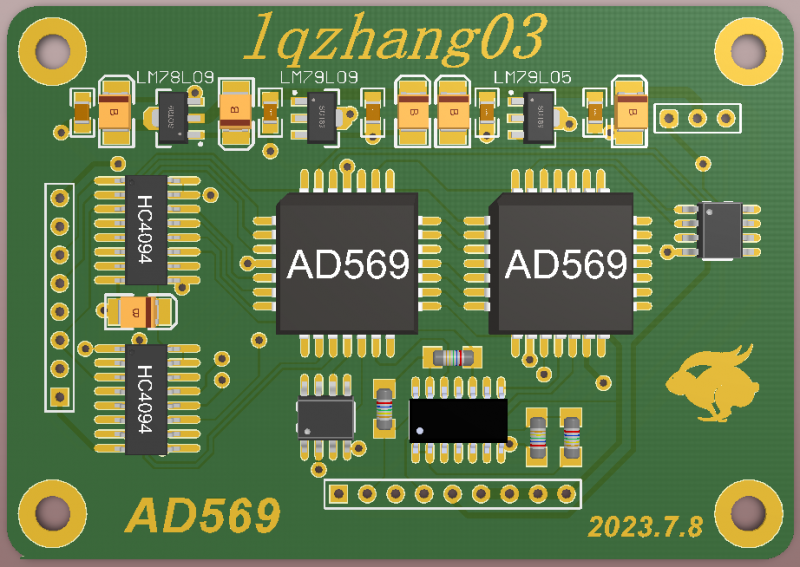

这个兔年的可以吗

b10.png b11.png


2023-7-6 16:52:44 回复
wgsd 楼主     数字大神 2023-7-6 16:56:06
本帖最后由 wgsd 于 2023-7-6 21:16 编辑

569 .rar (7.86 MB, 下载次数: 29)

AD9的，看看你能打开吗，不行我再改成PCB 4.0 或 5.0 。
2023-7-6 16:56:06 回复
wgsd 楼主     数字大神 2023-7-6 17:03:01
本帖最后由 wgsd 于 2023-7-6 17:04 编辑

给你去掉了C8，C9电容那里重复多了（没必要两两双倍的）。给4094的+5V电压增加了一个电容。
2023-7-6 17:03:01 回复
wgsd 楼主     数字大神 2023-7-6 17:15:03

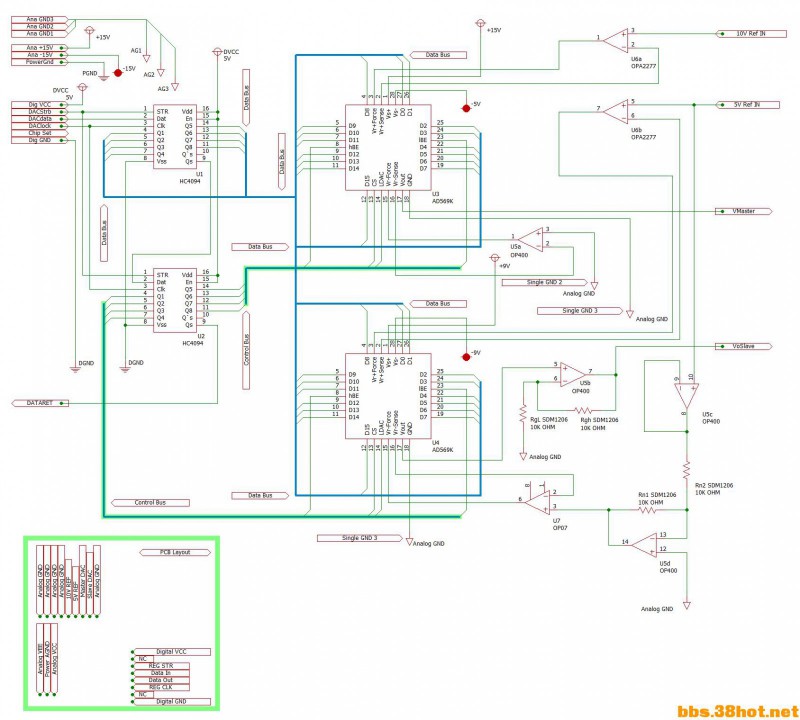

4094驱动AD569的命令挺蹩脚，稍有闪失就出错(线性和稳定性大打折扣）。你这个图的用它的配套时的软件。
2023-7-6 17:15:03 回复
wgh1027 数字大神 2023-7-6 20:23:26
真羡慕
2023-7-6 20:23:26 回复
wgsd 楼主     数字大神 2023-7-6 21:30:31
lqzhang03 发表于 2023-7-6 14:46
没发现不对的地方，谢谢老大，效率真高呀。

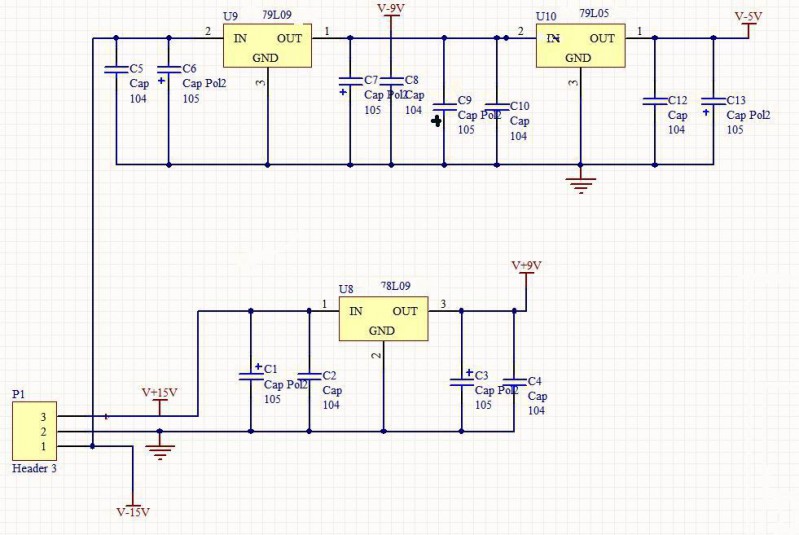

真服你了，检测没问题？因为我没用过OP747四运放，只发现三个稳压电源管脚是错的，还有单运放和双运放的电源脚反了。刚才网上看了一下，结果OP747的4脚是正极，11脚是负极，你的线路图还是反的，你上网再核实一下，真是这样我再改一下。
2023-7-6 21:30:31 回复
wgsd 楼主     数字大神 2023-7-6 21:56:06
本帖最后由 wgsd 于 2023-7-6 21:59 编辑

569 .rar (7.88 MB, 下载次数: 33)

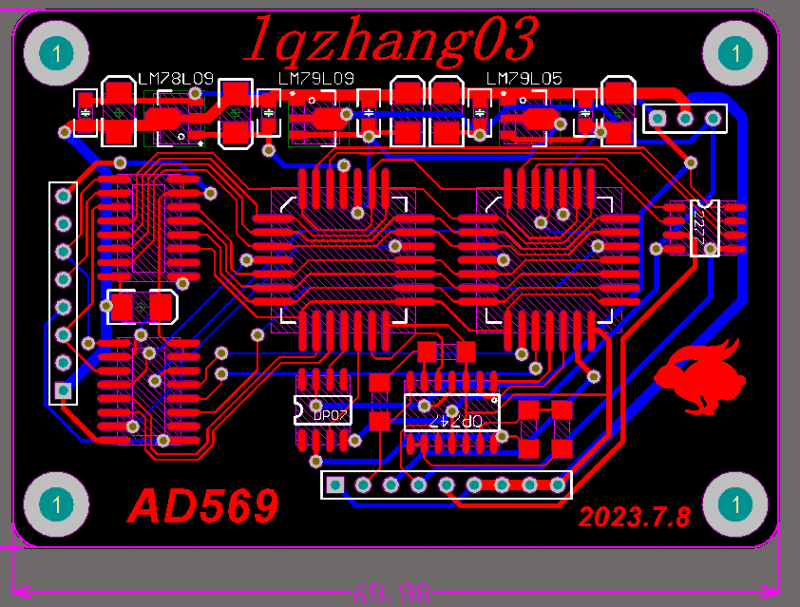

这个是OP747电源4脚接正的，11脚接负的，你来个文件选择用吧。
2023-7-6 21:56:06 回复
wgsd 楼主     数字大神 2023-7-6 21:59:33
2023-7-6 21:59:33 回复
lqzhang03 数字探长 2023-7-7 08:02:28
wgsd 发表于 2023-7-6 21:59

对，OP747电源4脚正，11脚负
2023-7-7 08:02:28 回复
lqzhang03 数字探长 2023-7-7 08:03:21
wgsd 发表于 2023-7-6 21:56
这个是OP747电源4脚接正的，11脚接负的，你来个文件选择用吧。

谢谢wgsd,非常感谢
2023-7-7 08:03:21 回复
lqzhang03 数字探长 2023-7-7 08:06:38
谢谢老大，可以打样去了，先下个AD9，学习学习。
2023-7-7 08:06:38 回复
lqzhang03 数字探长 2023-7-10 13:52:37

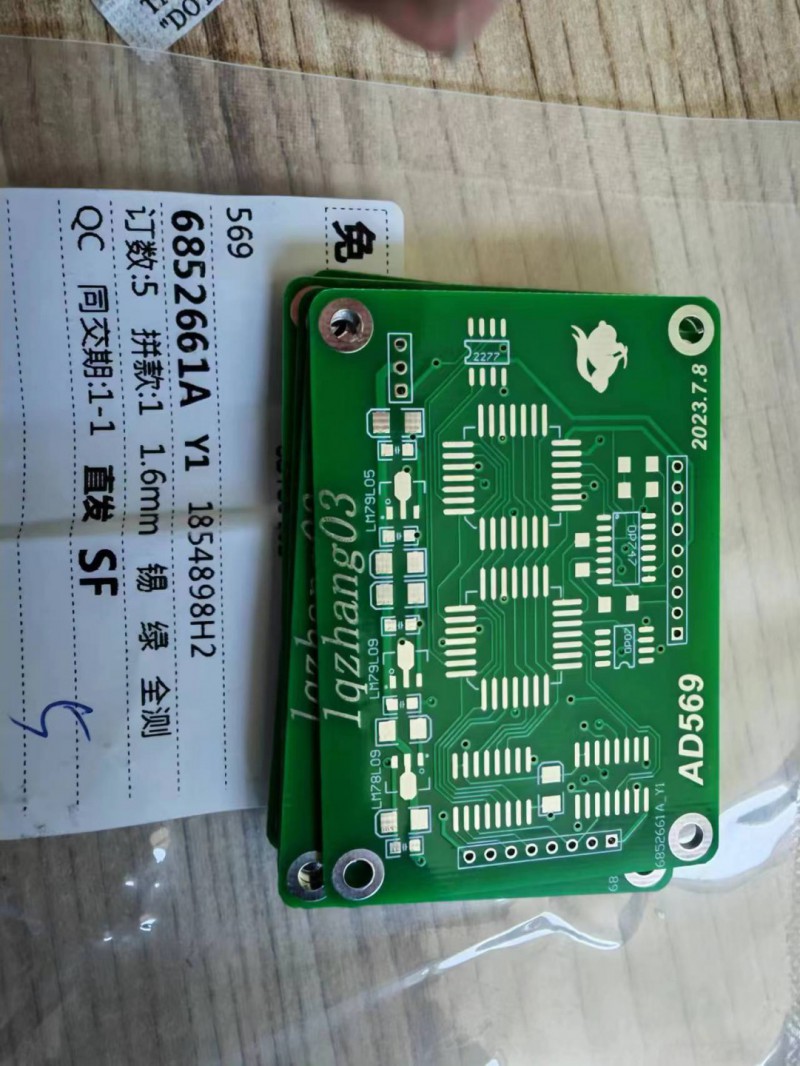

wgsd老大帮忙画的PCB已经到货了，能折腾一阵子了，谢谢wgsd


2023-7-10 13:52:37 回复
wgh1027 数字大神 2023-7-14 22:07:21
不错
