拆一个汽车电瓶充电器KTB-BC1914

由于车不经常开担心电瓶漏电在疫情之前就想买一个电瓶充电器，但拖拉至今才下定决心购买

于是半夜打开拼多多进行购物，选择了KTB-1914这款充电器，29.58大洋拿下。
都说晚上不要下决定这个不无道理，早上再次打开拼多多发现同款25.5，真是闹麻了
到手马上拆下电瓶进行充电，充电电流最高3.9A，显示屏电压电流数值和我用万用表测量基本一致好评，
不止是个例还是充电器有问题。
我发现这款充电器竟然偶尔会跳到24V，联系卖家回复说我的电瓶不行了，可是我的电瓶内阻5.3毫欧完全正常使用,
SO.最好拆下断开电瓶再充电，不然有烧模块风险！

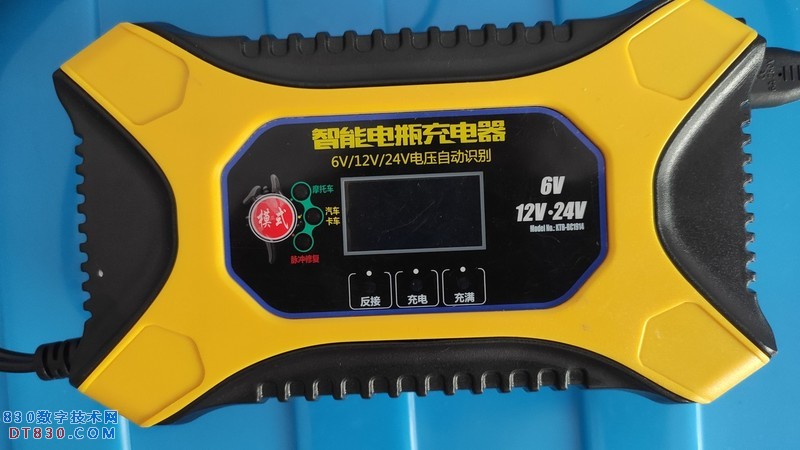

机身大概率是回收塑料制作，无型号标识

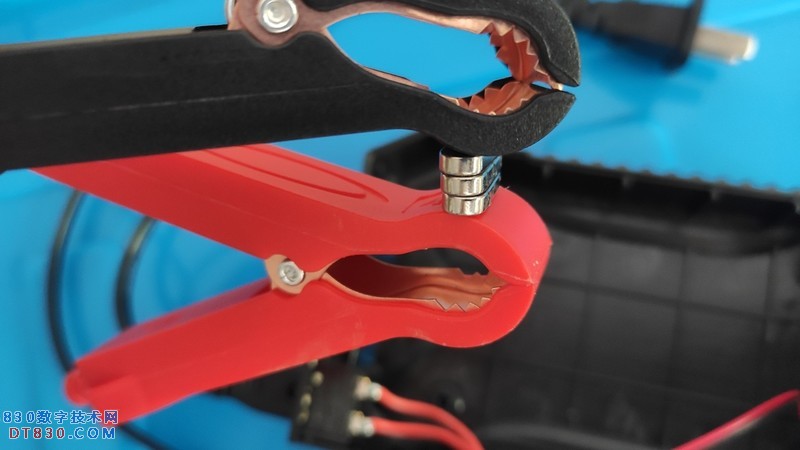

不出意外夹子是铁的，可以理解

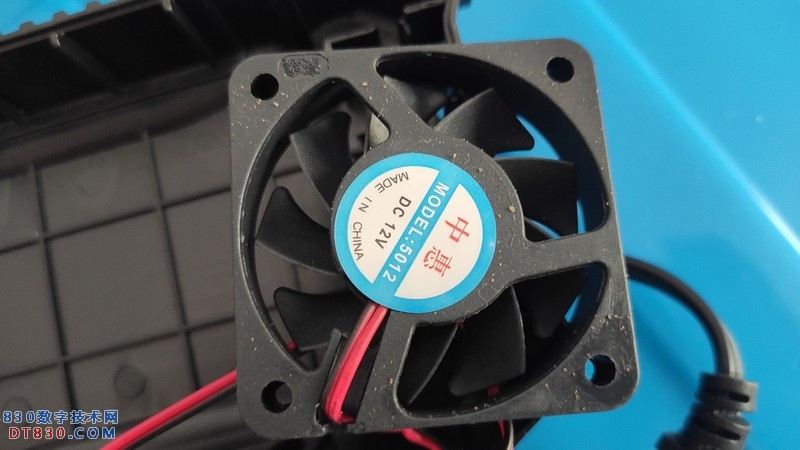

12V散热风扇

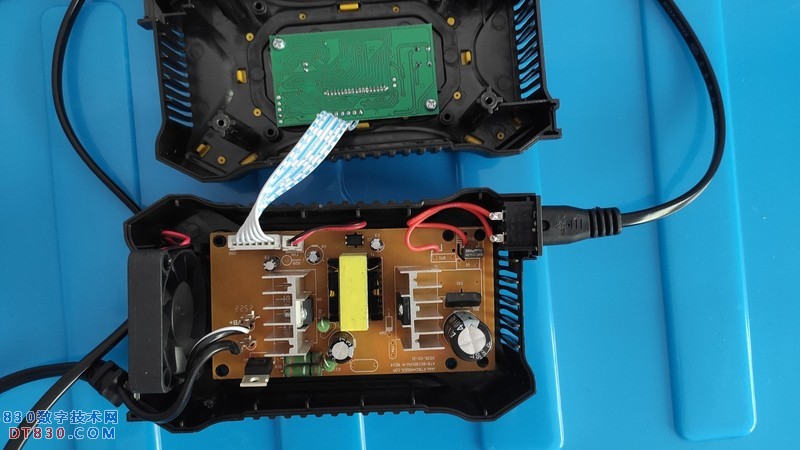

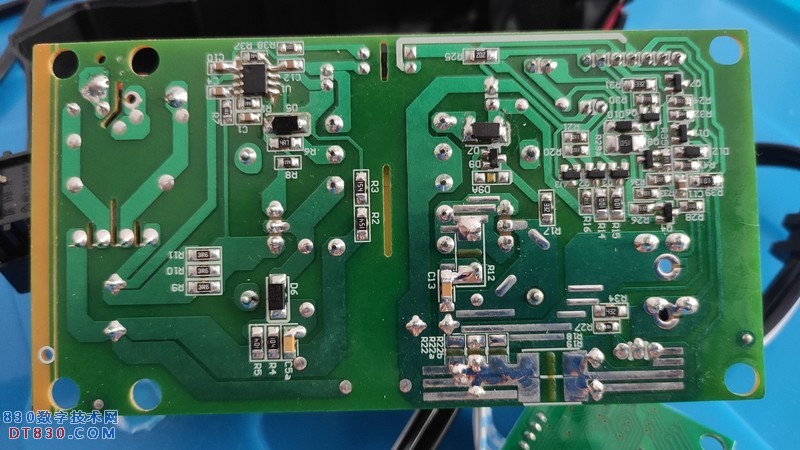

整体全貌，单层板

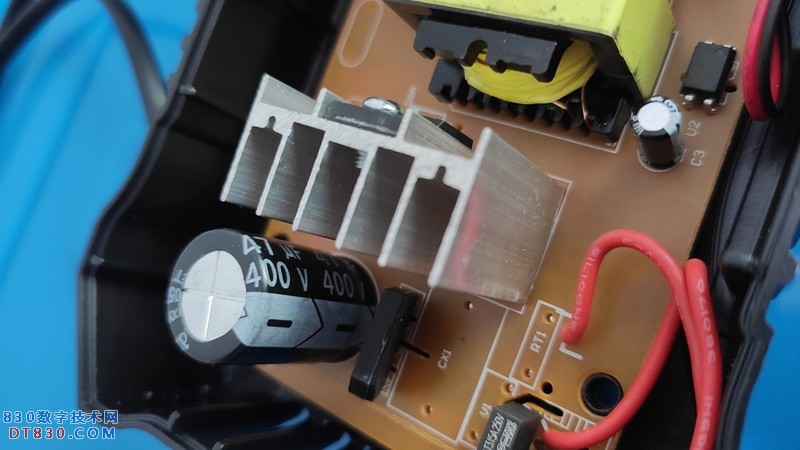

47UF主电容


采用UC3843A开关电源芯片
UC3843比常见的3842在启动电压，关断电压小很多，这里使用低压3843合理。

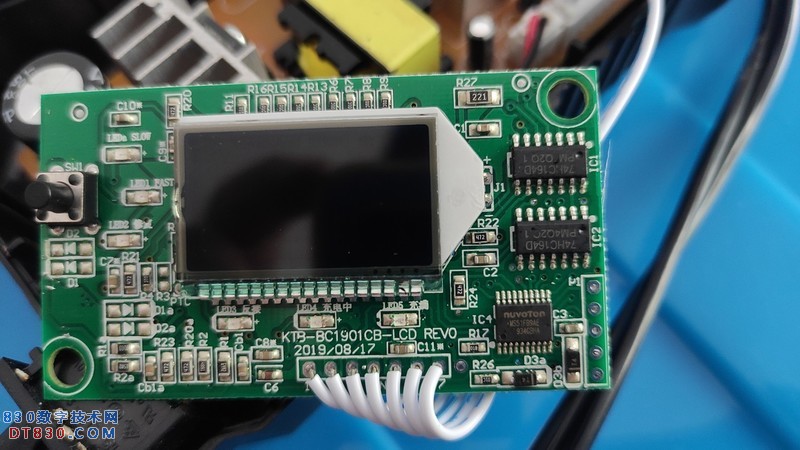

次级没有使用常见LM358.而是采用了单片机控制

有动手能力还是用脉冲式的变压器的比较好，开关电源式的易坏不抗用。

这个充电器是12 V. 24V自动选择，必须先夹上电瓶再插市电。

长期没用的话 还是断开负极 并三个月浮充一次比较好吧
我的车就是这样。。。。一年200公里。。
