创厉制冰机维修小记

第一次修制冰机，简单查了下资料，大致原理就是压缩机制冷结冰，然后加热冰盘让冰块脱离，循环反复。
上门检查抽水泵烧了，淘宝下单更换即可

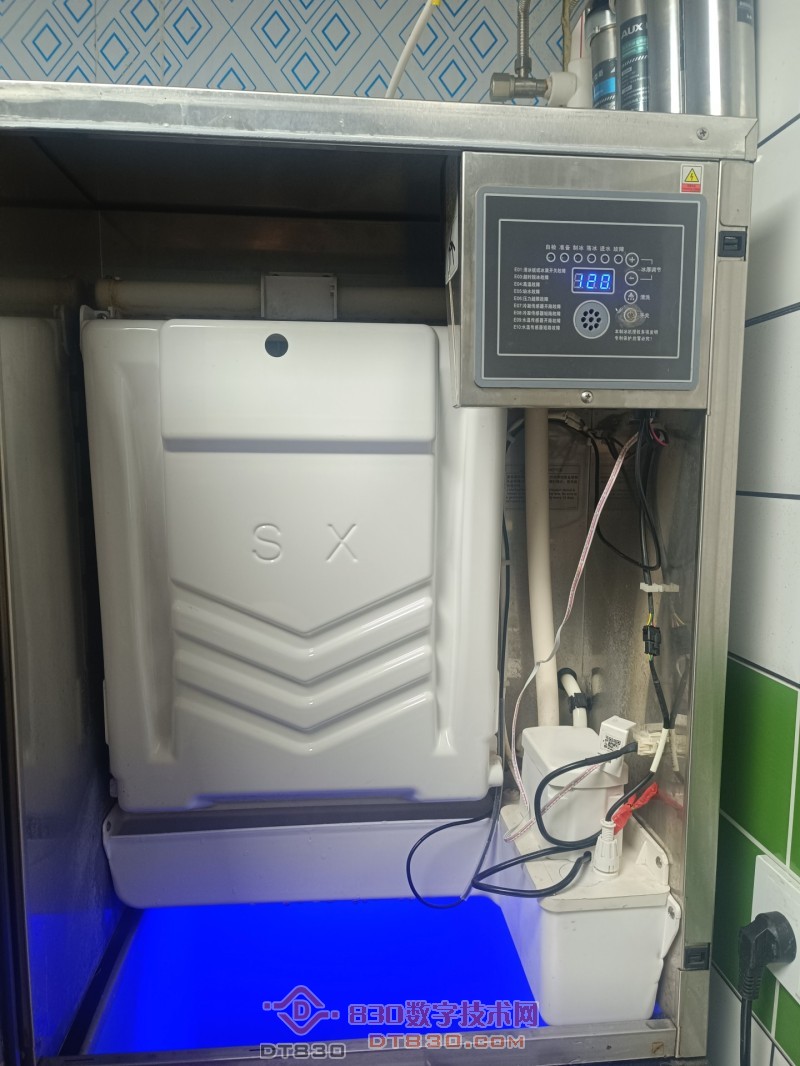

整体图，右下角就是水泵和水位开关

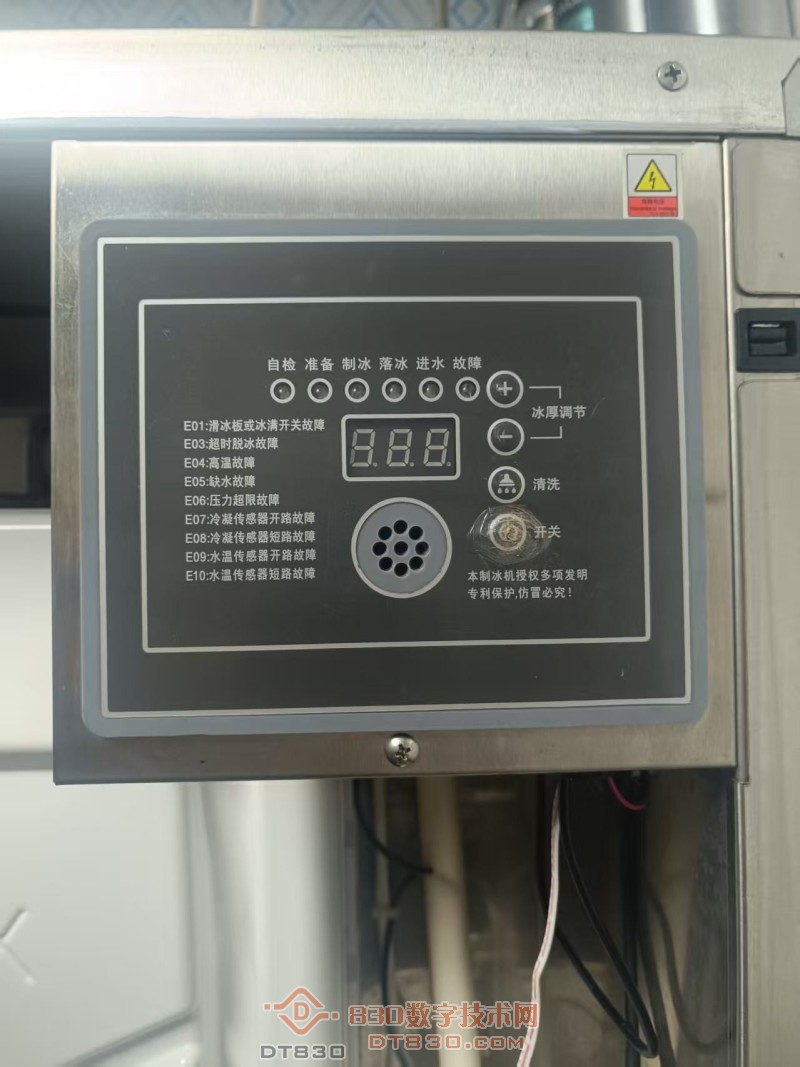

简单故障代码说明

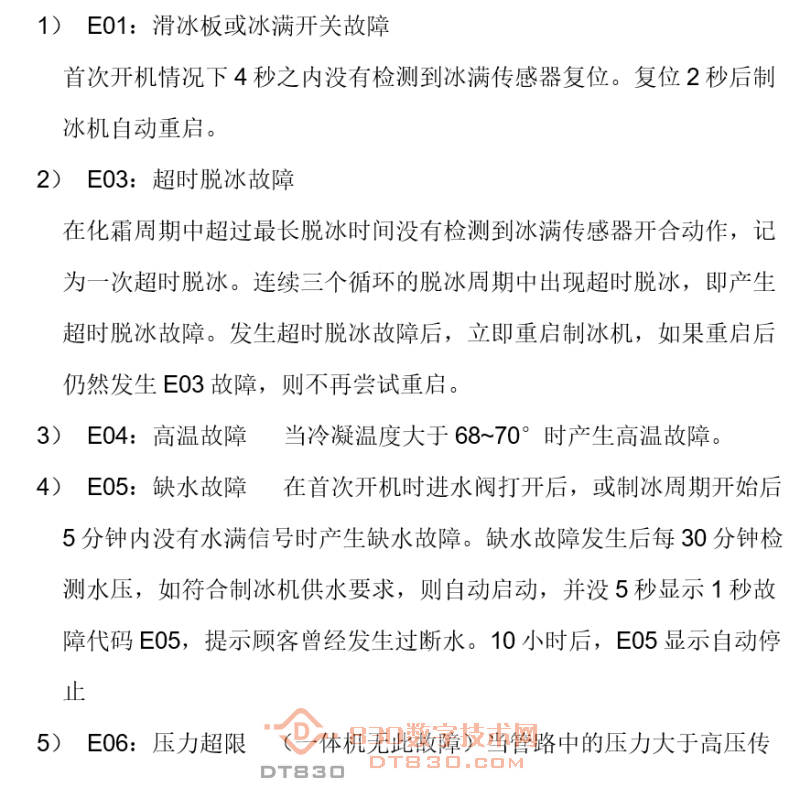

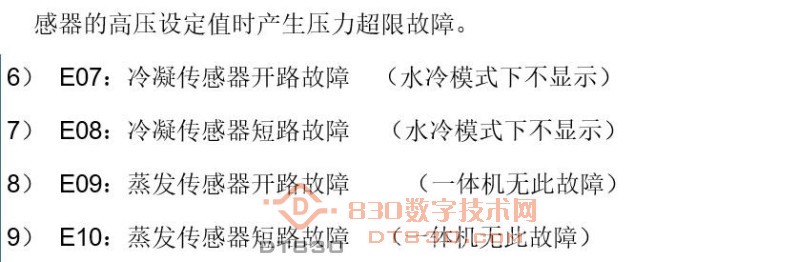

找售后要的代码说明




实际上这些故障代码只能参考
例如E13代码是查不到的，这个水泵，液位，排水阀问题，重点检查水泵
偷懒没给水泵装回过滤网导致吸入轧带卡滞就提示了E13，又白跑一趟擦屁股
FUL E01是冰满故障，检查冰格挡板或者冰格传感器

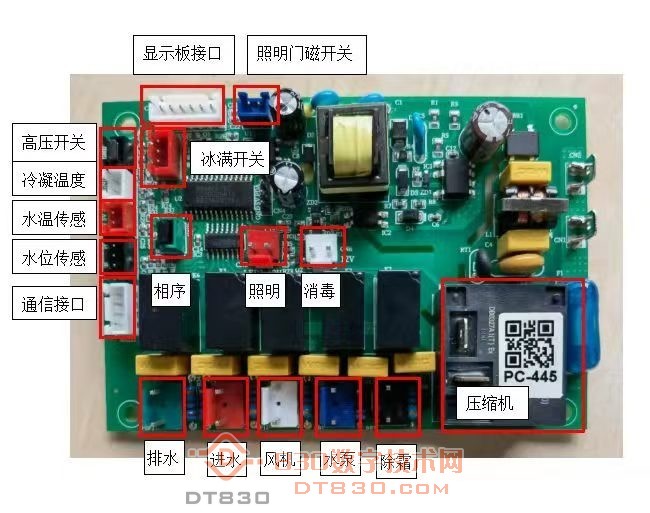

主板接线定义图

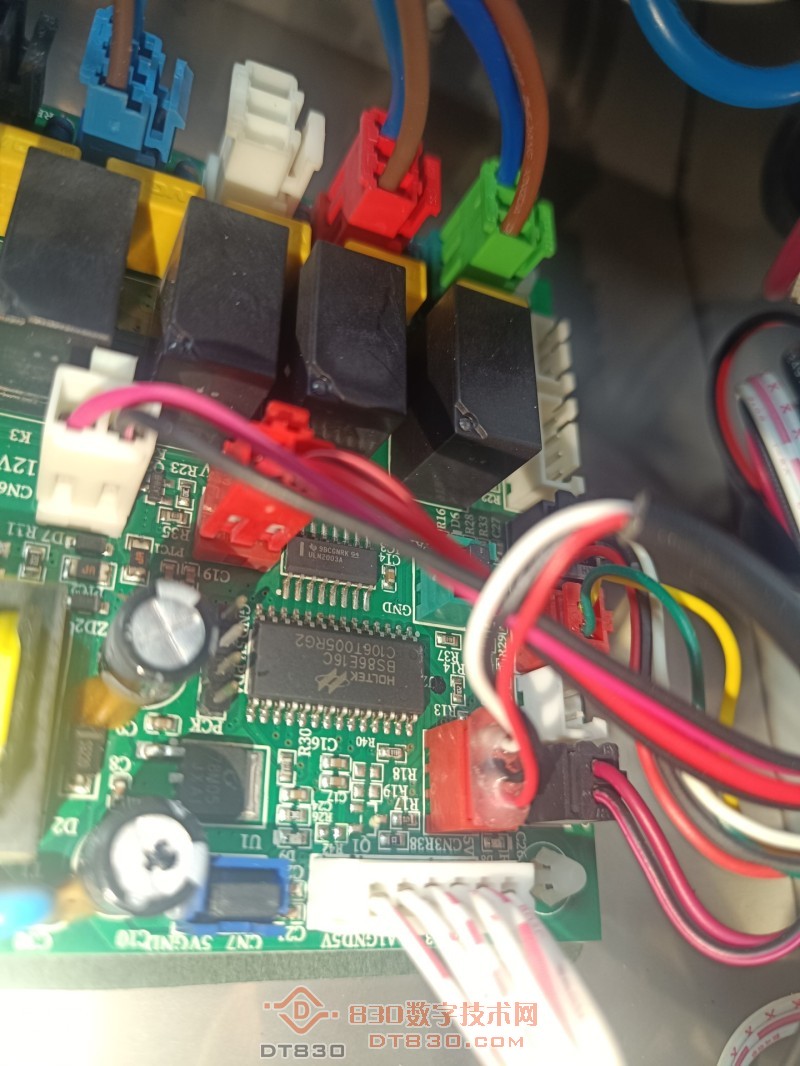

主板接线实拍，原理简单，可以根据图片带上易损件，继电器选20A的

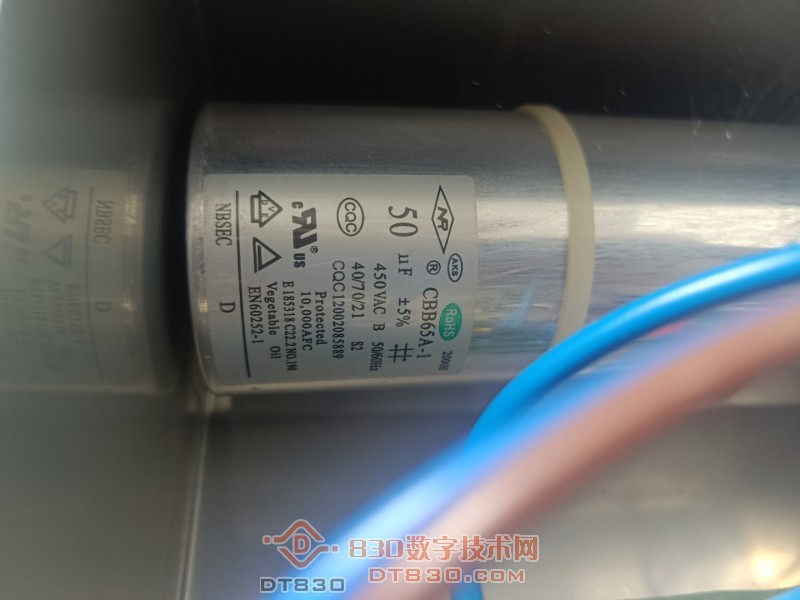

压缩机电容 规格CBB65A 450AC 50UF

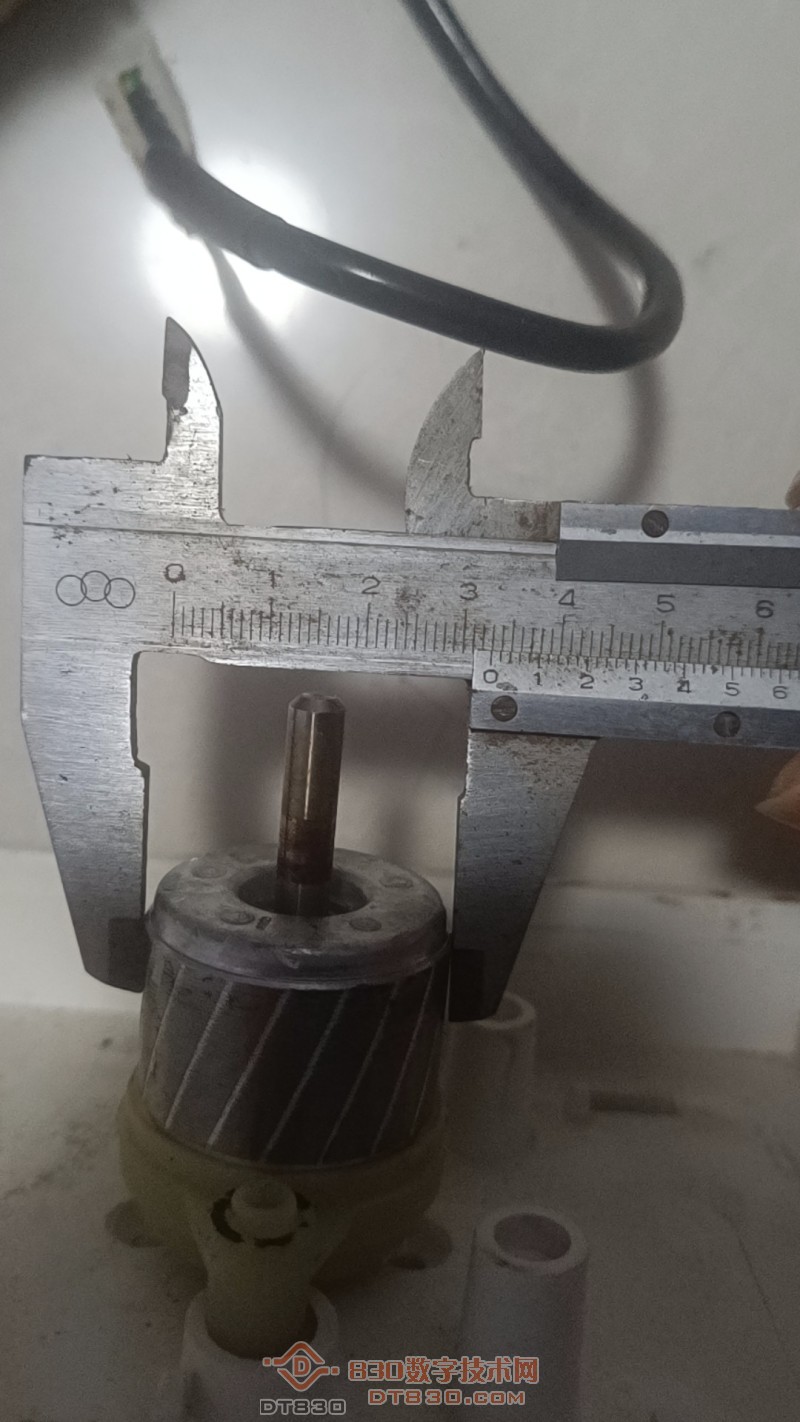

重点说下水泵，很贵110元。和30.40元左右的罩极电机没多大区别，只是定子尺寸34MM，没法通用也算是一种垄断
参数CNCL61/20

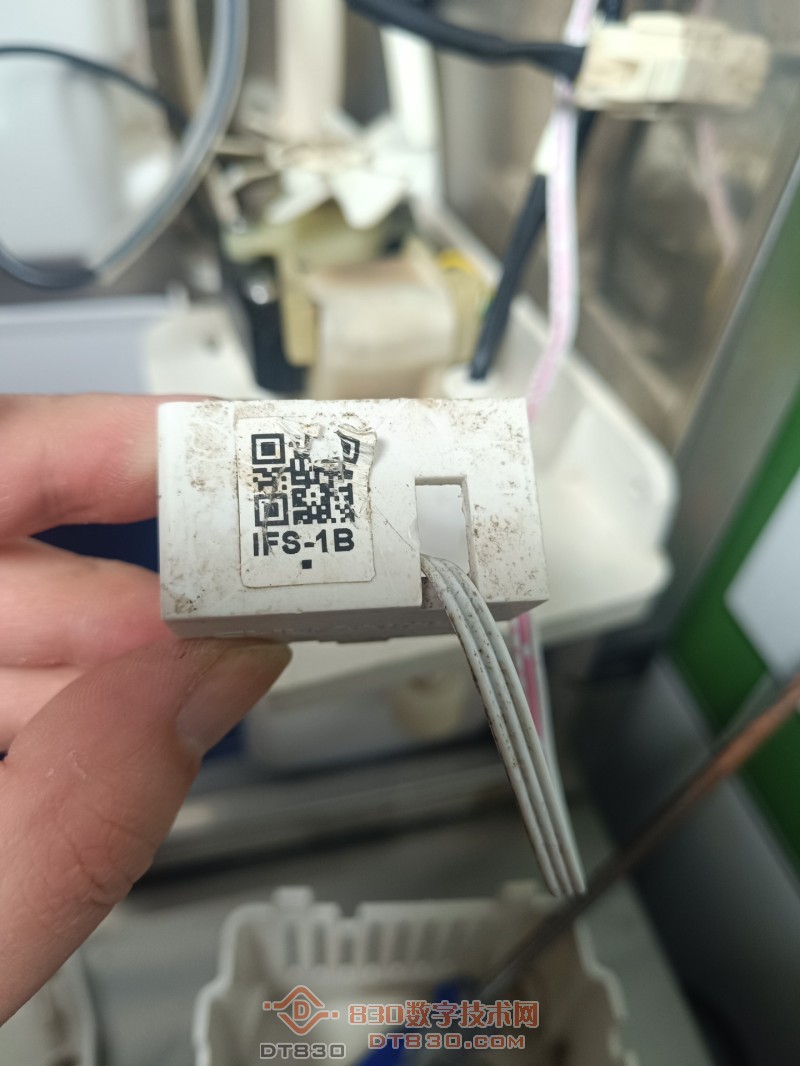

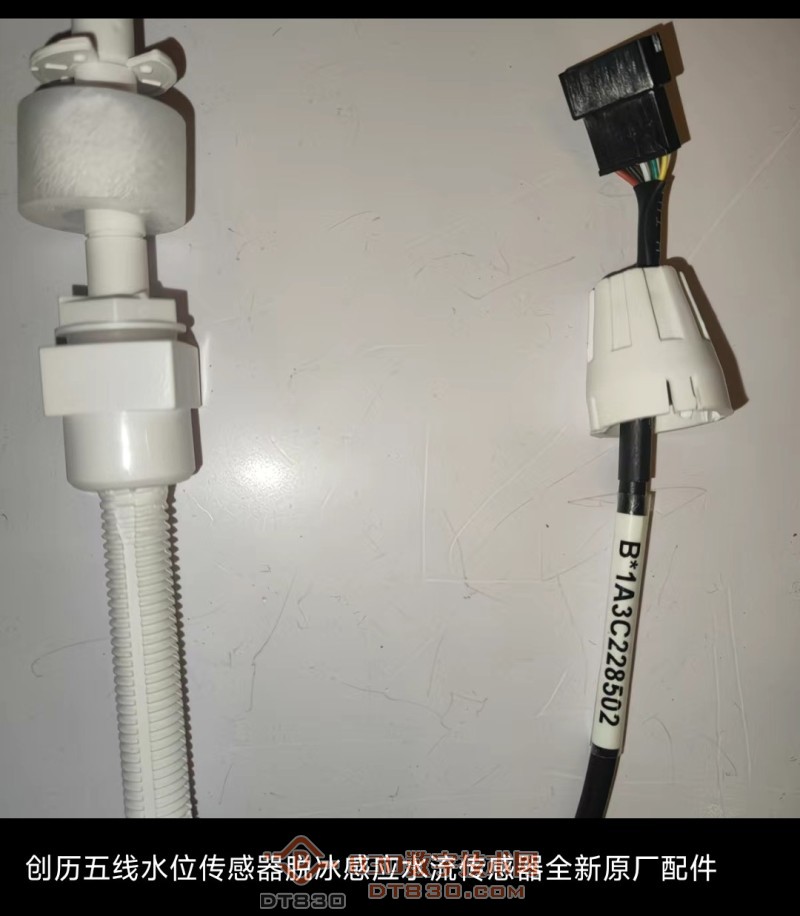

液位传感器，第一次接触5线你会很懵逼，实际上采用了霍尔检测而不是干簧管，还有两根线是集成了温度传感器
售价也要100多，不得不说真TM黑


冰格感应开关，内部是贴片霍尔，丝印61J。


就这么点东西了，希望对各位有所帮助

再说一点个人小经验
开机前水槽满水时会先排水，这点可以检查排水电磁阀好坏
水泵运行声音不大，如果有噪音就是有异物或者卡滞
最好带一根轧带固定水泵出水口
水泵转子很难拆，换线圈最好，注意固定弹簧别丢，
一定要用套筒！一定要用套筒！没套筒必翻车，当然不排除卖我的产品太假
网上说排水异常检查排水温度40±2，可以调节排水压力阀。不过我没试过

一大堆的接口，看似很复杂的样子
