创联LED A-200AF-5开关电源拆解

*发表于：2025-9-20 22:18:56* 798 · 发表于：2025-9-20 22:18:56

您需要登录才可以下载或查看，没有账号？立即注册

x

维修LED屏幕剩下的拆开看看，做工还算可以。

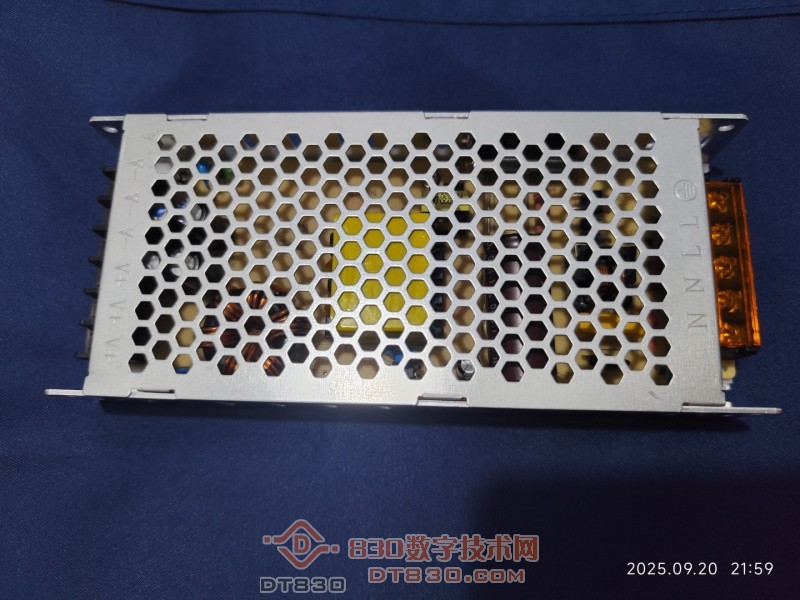

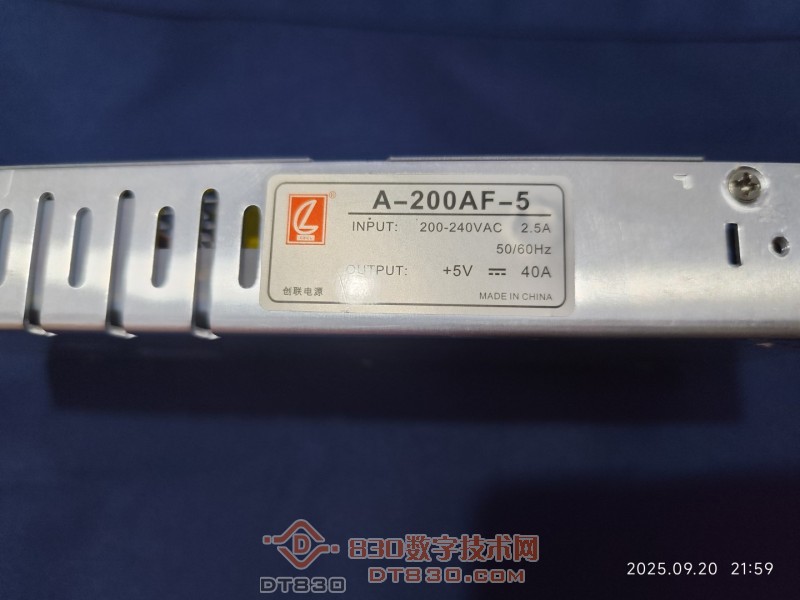

外观，只有一颗螺丝其他靠滑动卡口

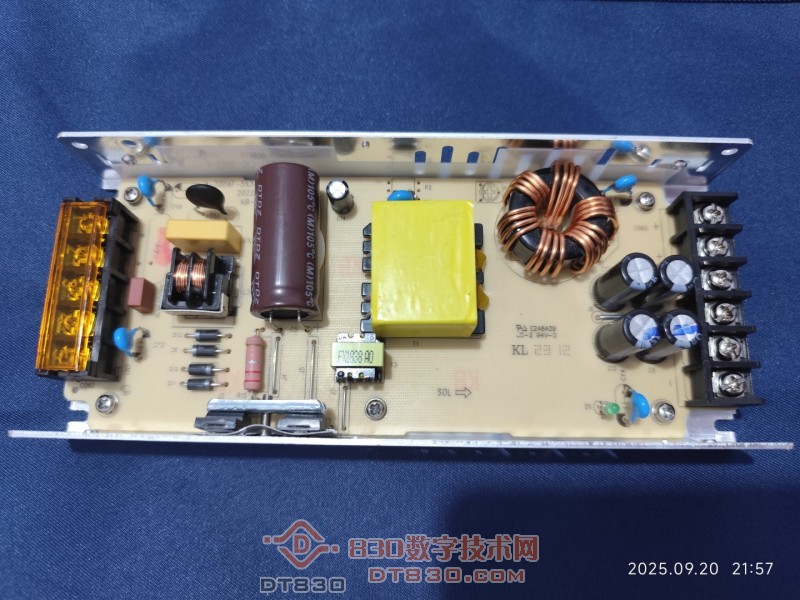

内部

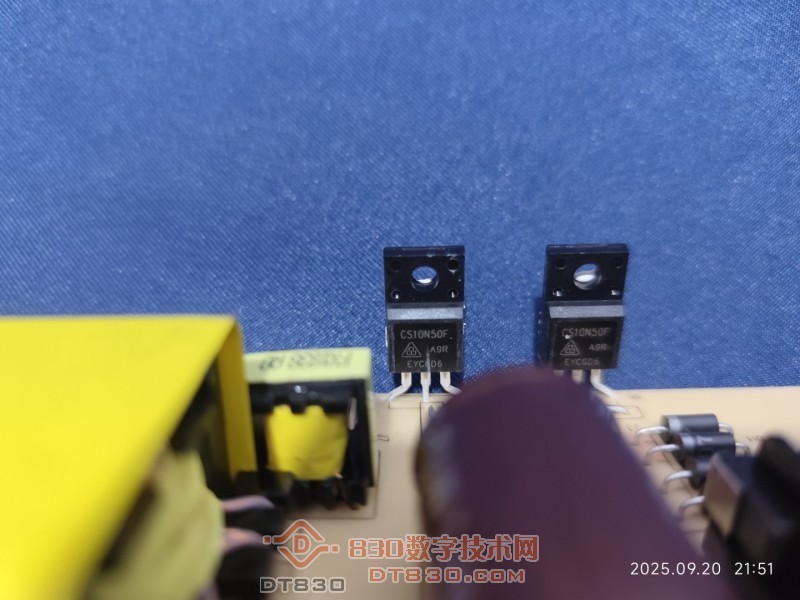

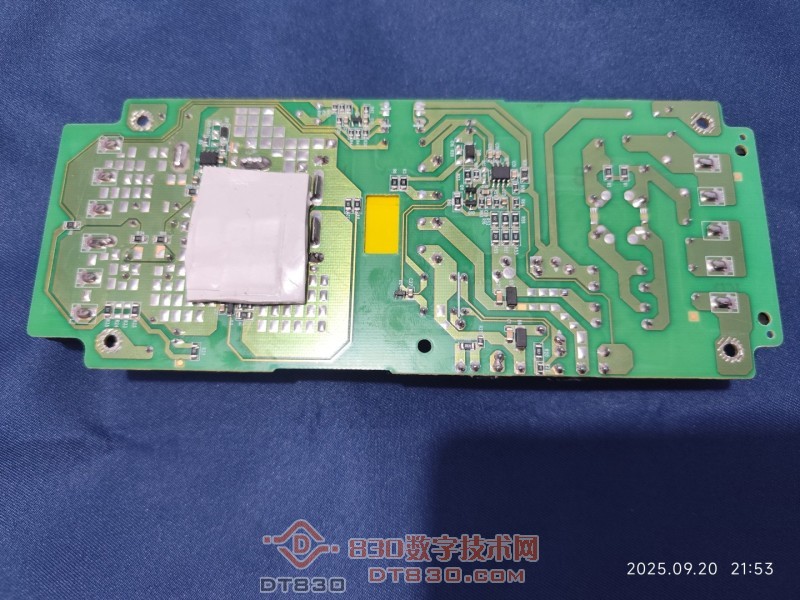

背面用了导热片,开关芯片SC3152,最大占空比50%,主要应用于ATX电源，电视，游戏机等场景

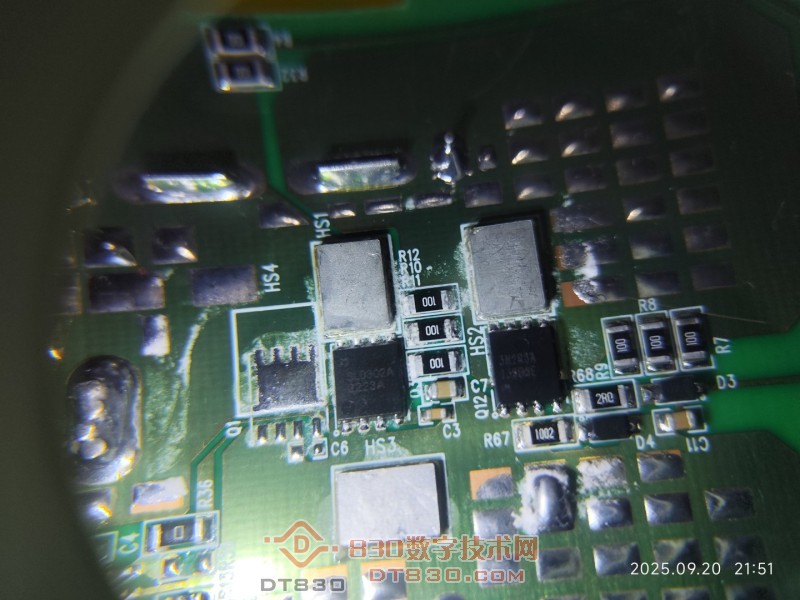

整流使用了N沟道MOS而不是二极管。型号SL0302A,3N2R8A

看到那三个白色方块了么，一开始以为什么黑科技，仔细一看竟然是铝块
应该是为了解决覆铜电流问题贴上去的

练习两坤半 · 2025-9-20 23:49:50

确定是铝块吗，不是铜块镀锡？
