华夏百川ZJ-02中频激光治疗仪小修

*发表于：2026-3-27 16:56:40* 271 · 发表于：2026-3-27 16:56:40

您需要登录才可以下载或查看，没有账号？立即注册

x

华夏百川ZJ-02维修

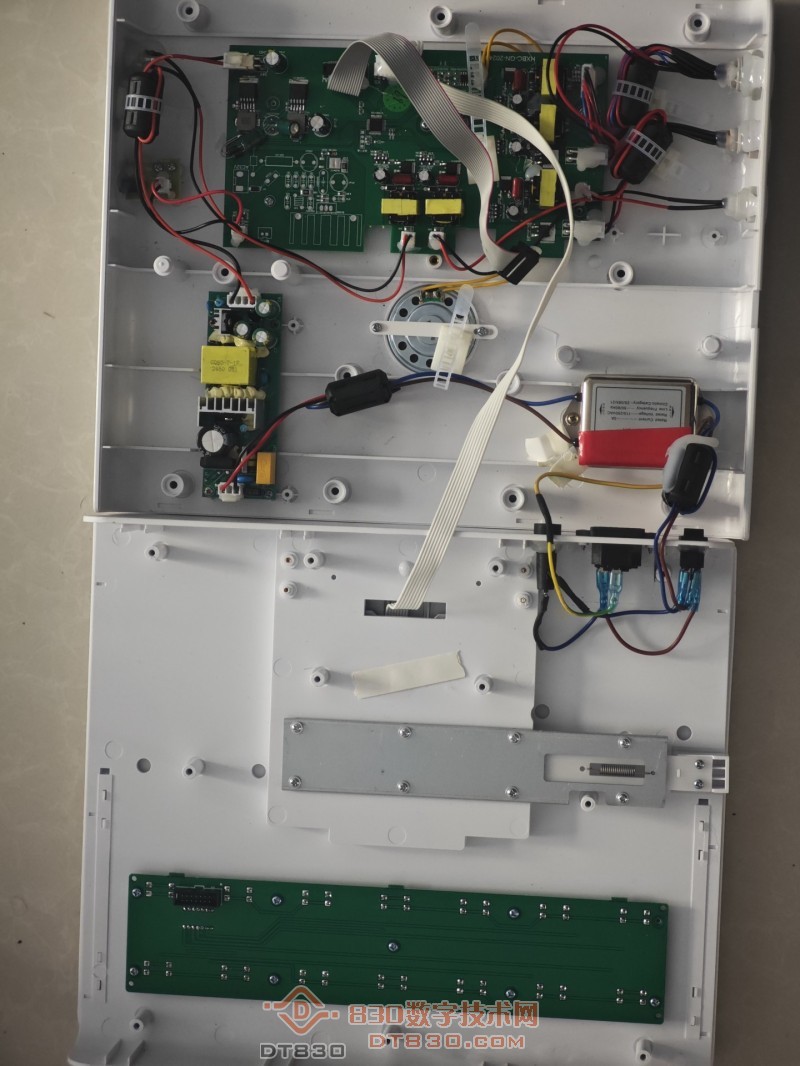

前言已述，故障为插电不开机，打开底部螺丝。
遇事不决加滤波，磁环也不贵，使劲加，显得高大上

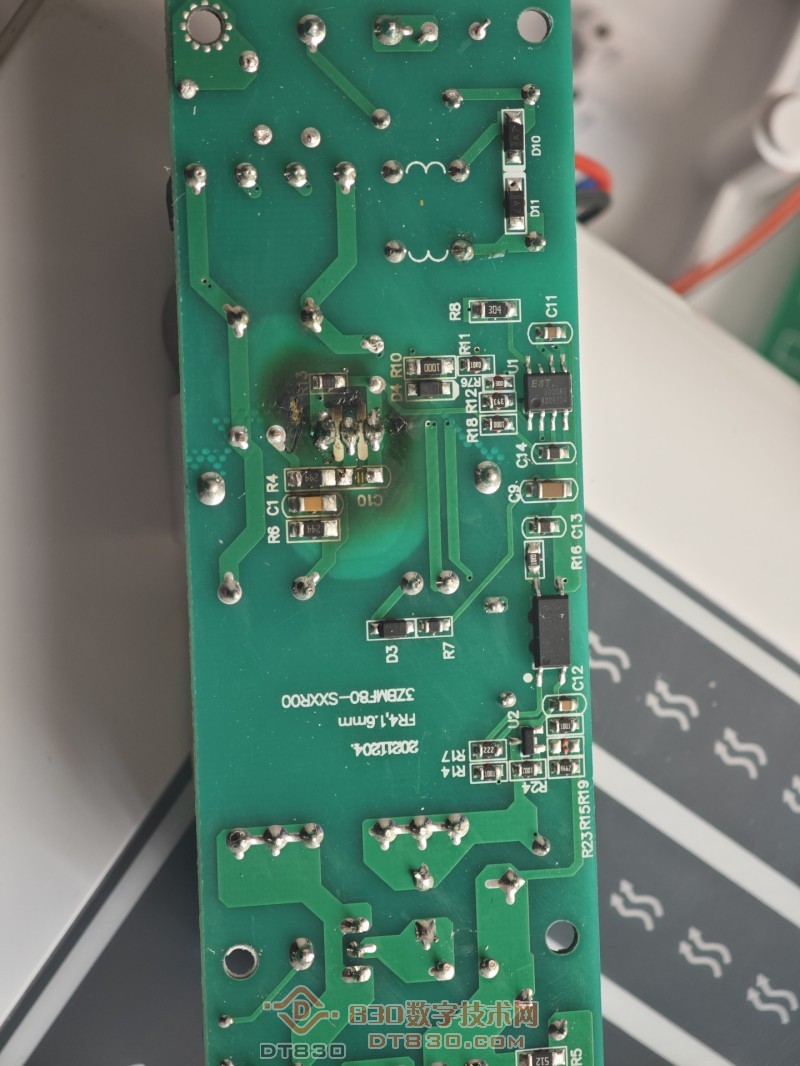

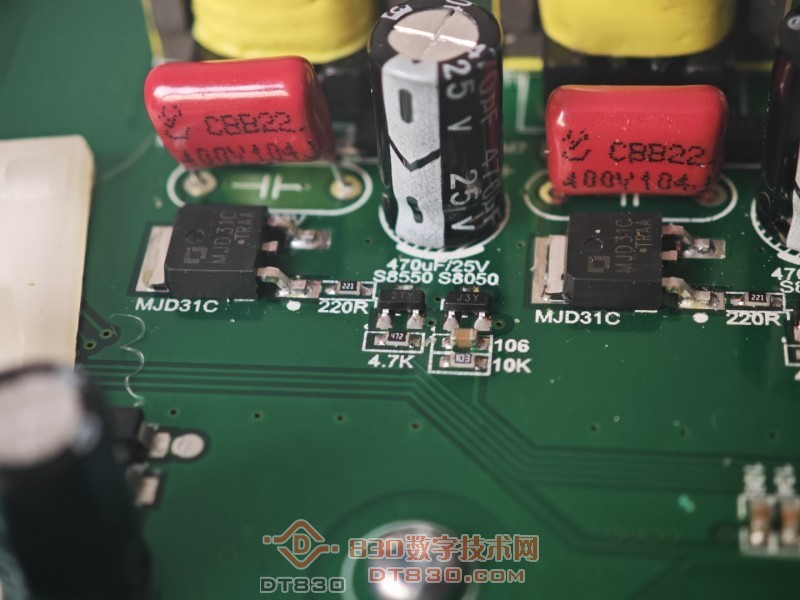

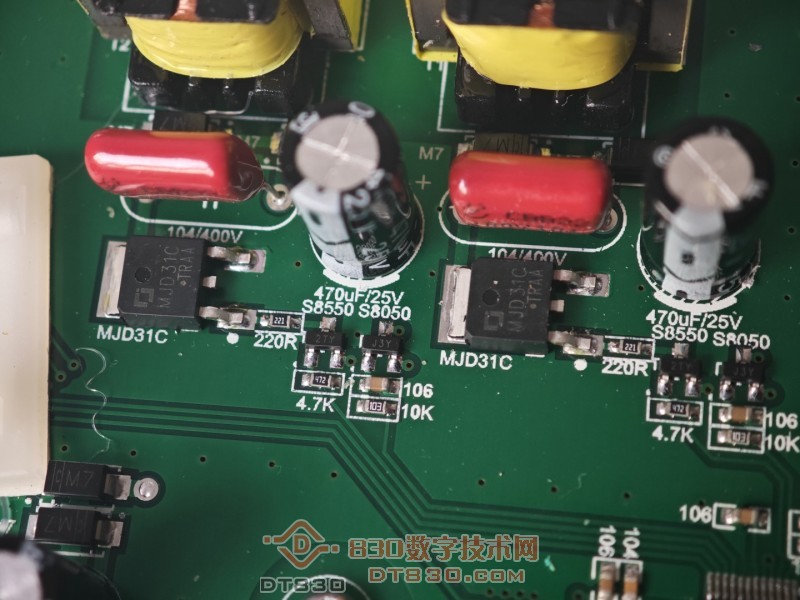

功率部分

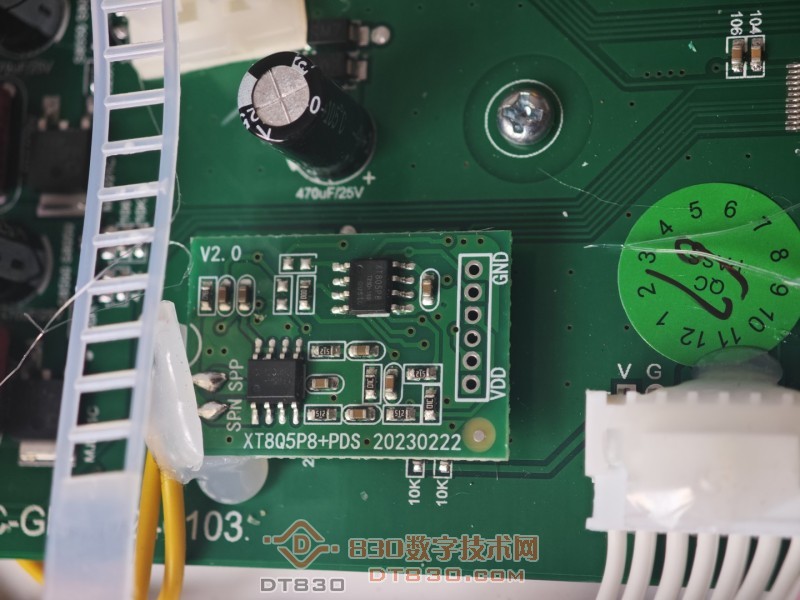

语音模块

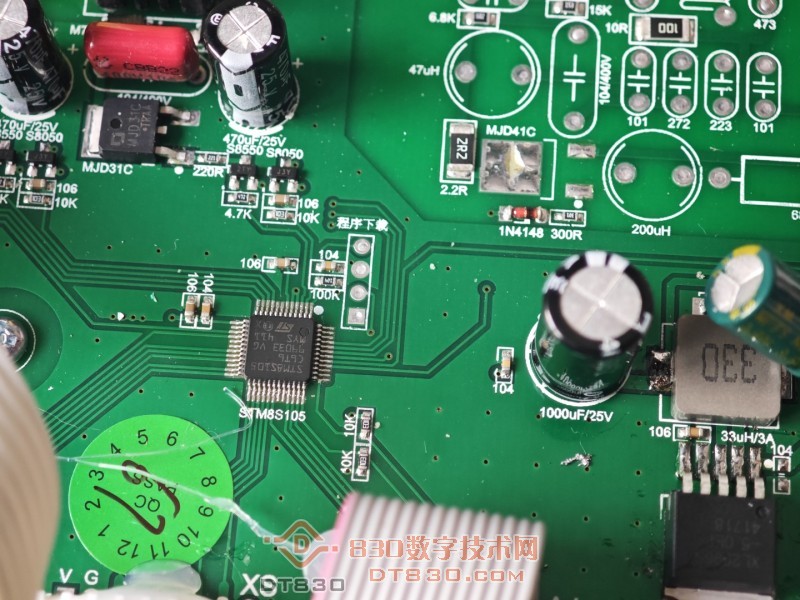

主控STM32单片机

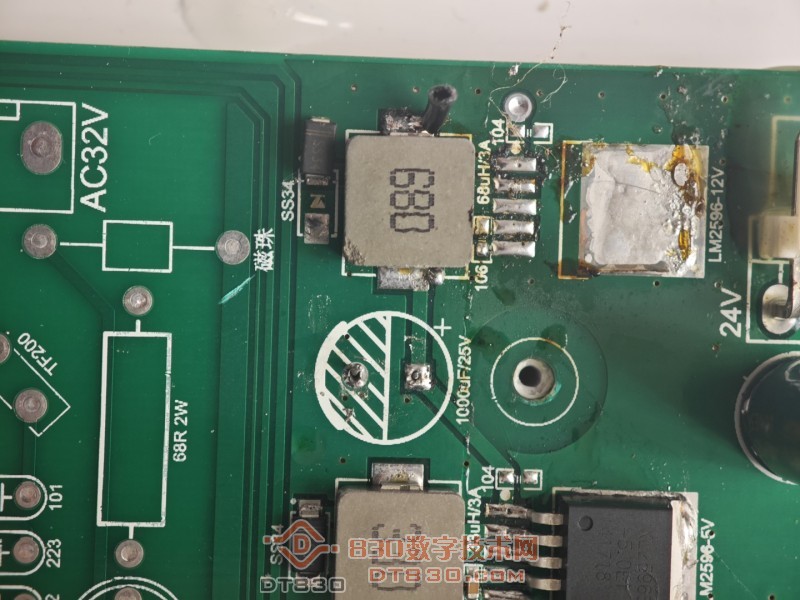

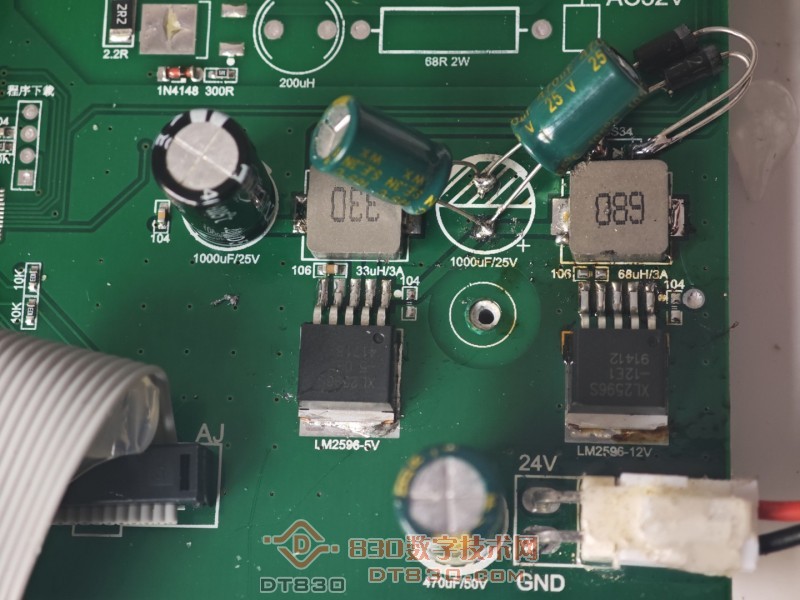

故障原因为XL2596损坏，更换一个，电容为25V1000UF,找了半天没找到用两个470UF代替。

SS34 3A肖特基二极管我也没有，用两个2A代替

差不多就行了，又不是造火箭，其实我接的二手活，上家还更换了开关电源12N65场效应管
缺了电容，顺手补上

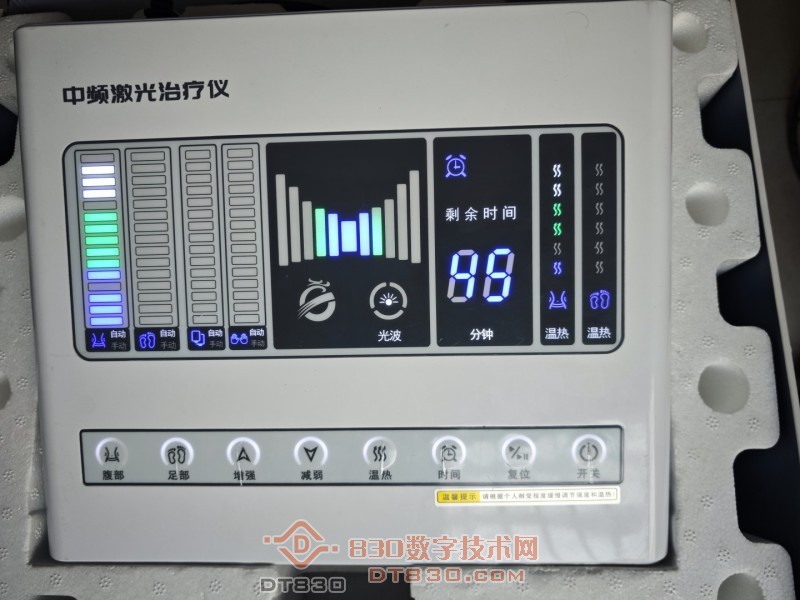

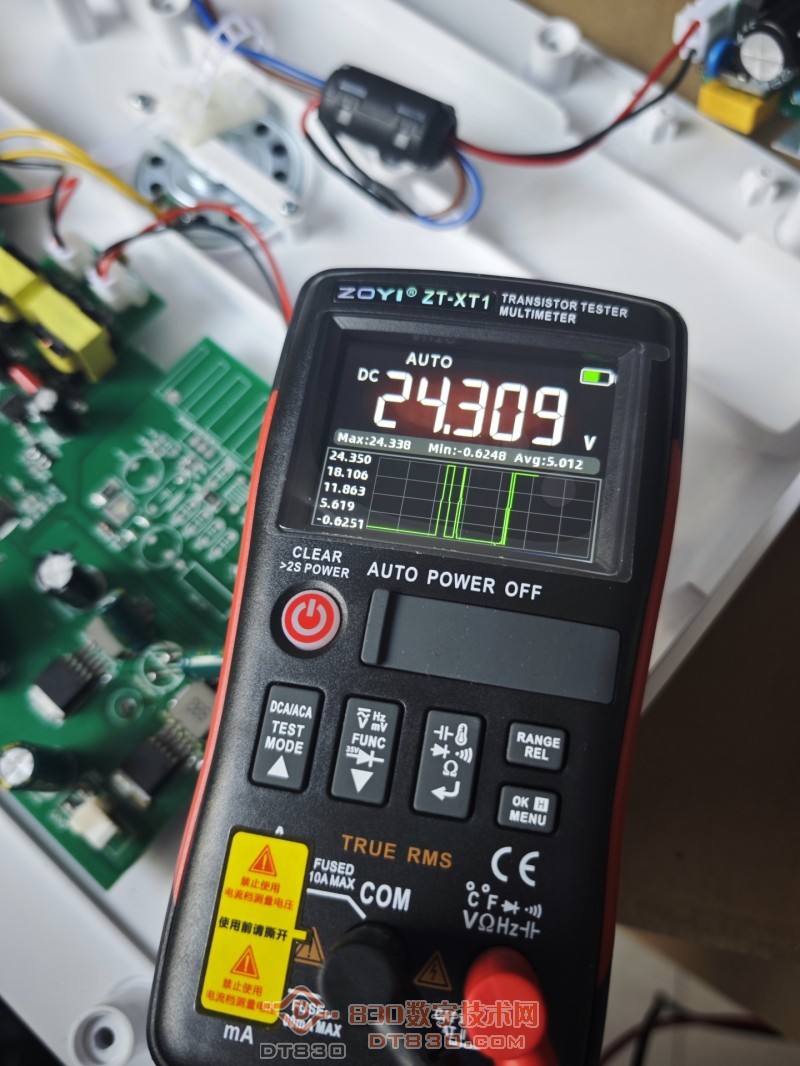

修复成功

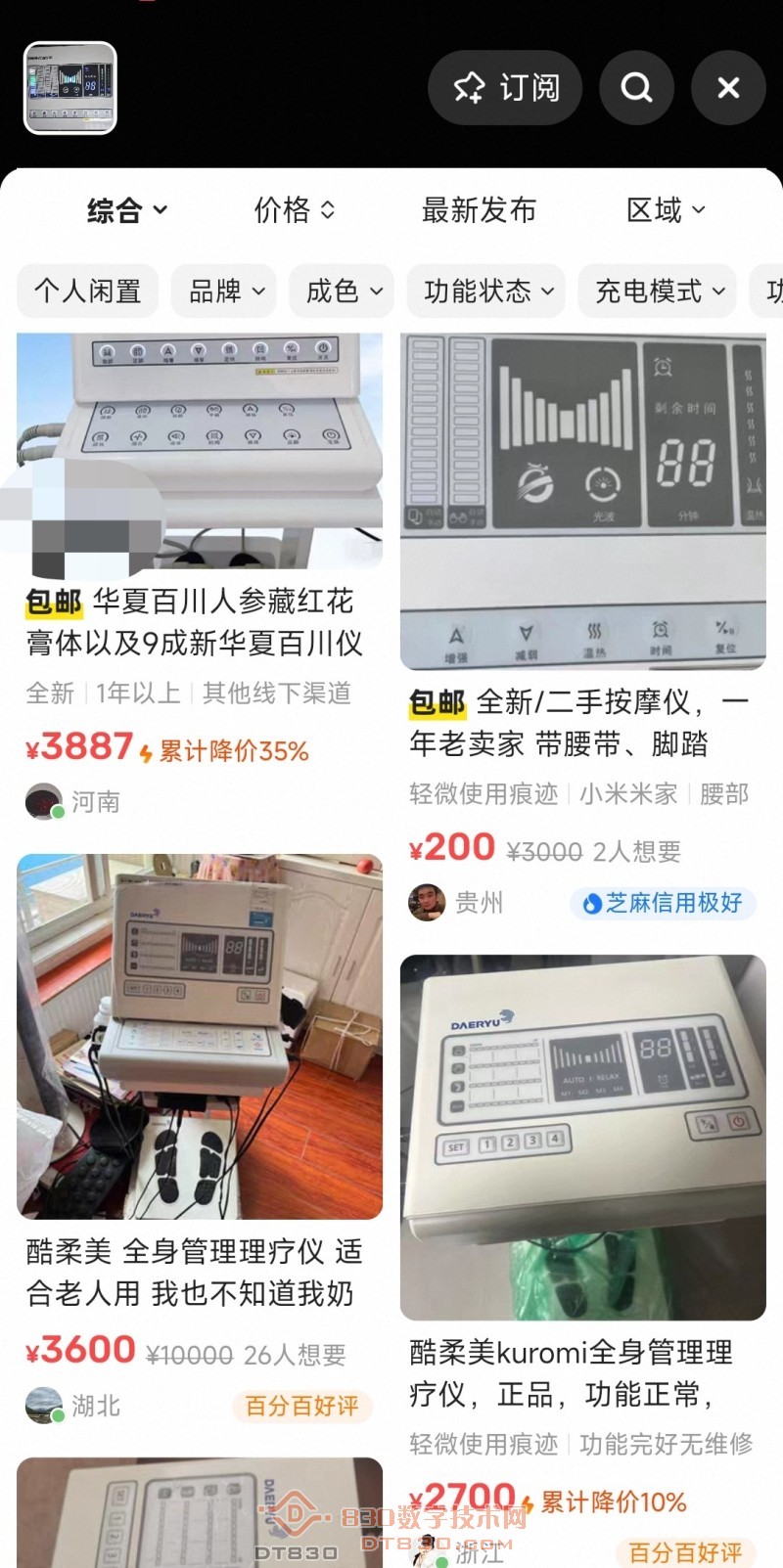

虽然这是一台LED灯老头乐跟节电器一样提供情绪价值，但这售价蹦老头太狠了
只能说电，磁，光这三样上限高下限也低，忽悠老头一愣一愣的
