LD25电子负载加装散热底壳

发表于：2019-7-11 10:05:15 2276
仪器仪表 - 其它仪表
主题类别: 制作_改装
仪表类型: 电子负载_放电仪
仪表品牌: DIY自制
型号或关键字: LD25电子负载

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

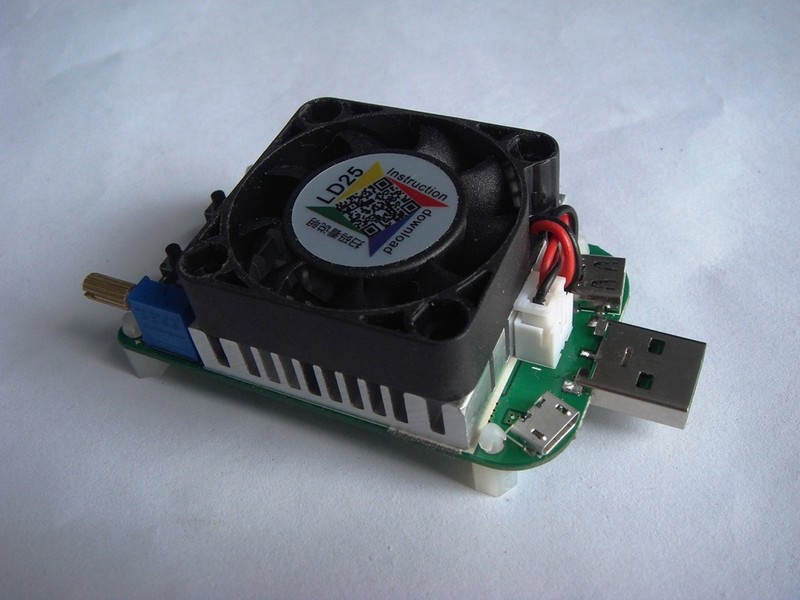

LD25电子负载上端散热片及风扇--------------------------------------------------------------------------------------------------------------------------------------------------------------------

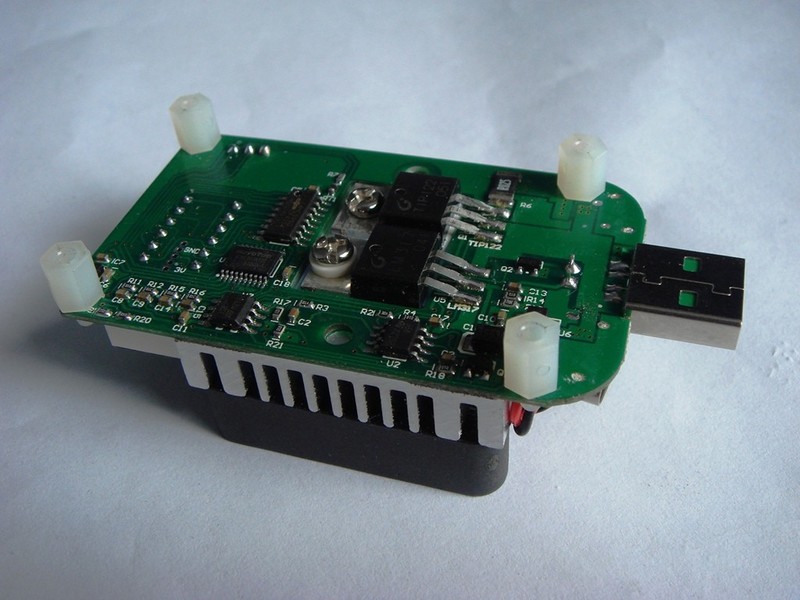

而底部元件面是暴露的，尝试封装一下

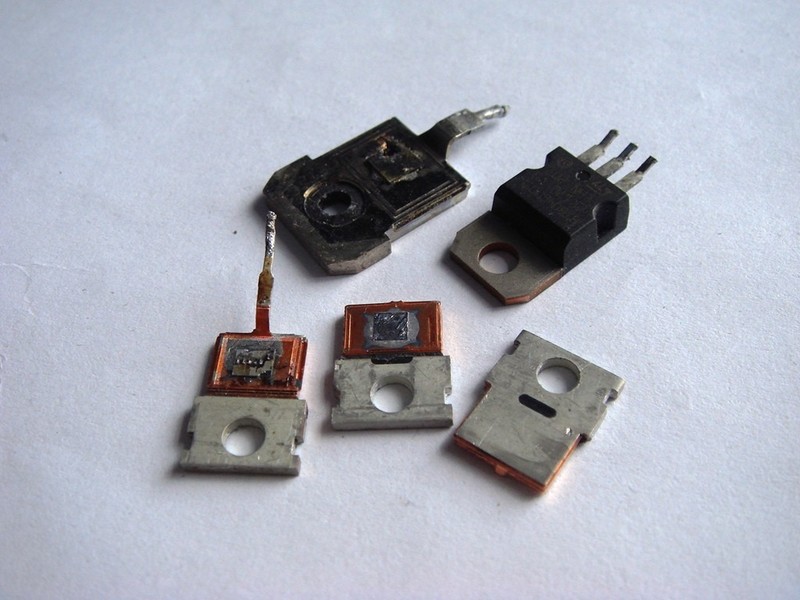

拆三个TO-220封装功率管的铜质散热片

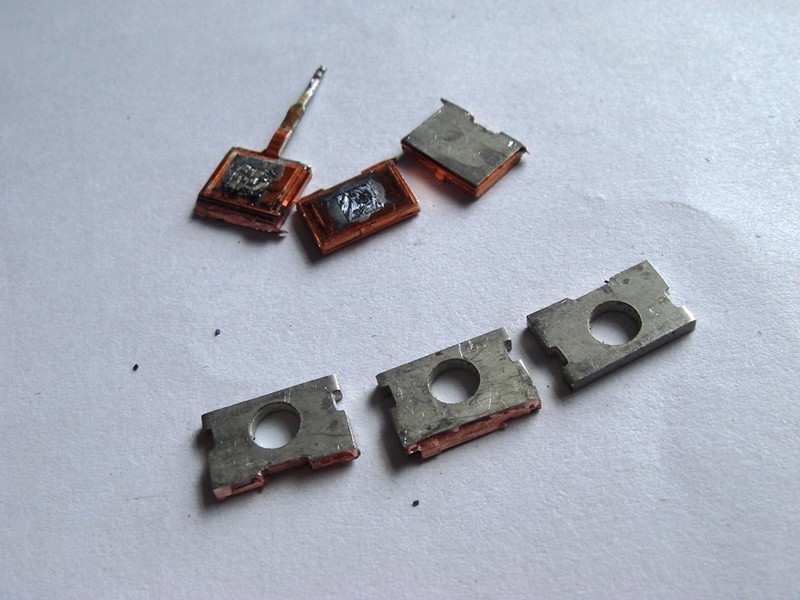

截取上端一块

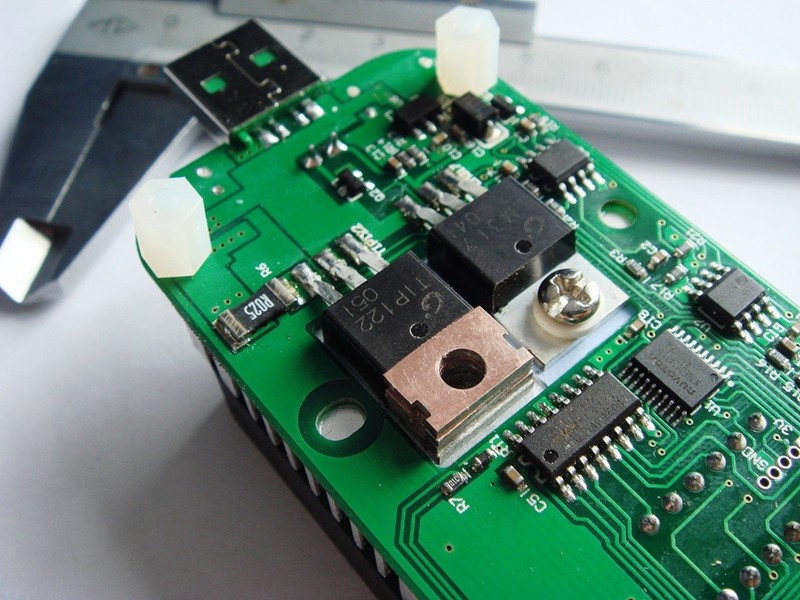

堆叠到TIP122的散热片上，打磨使其高度与LM317持平

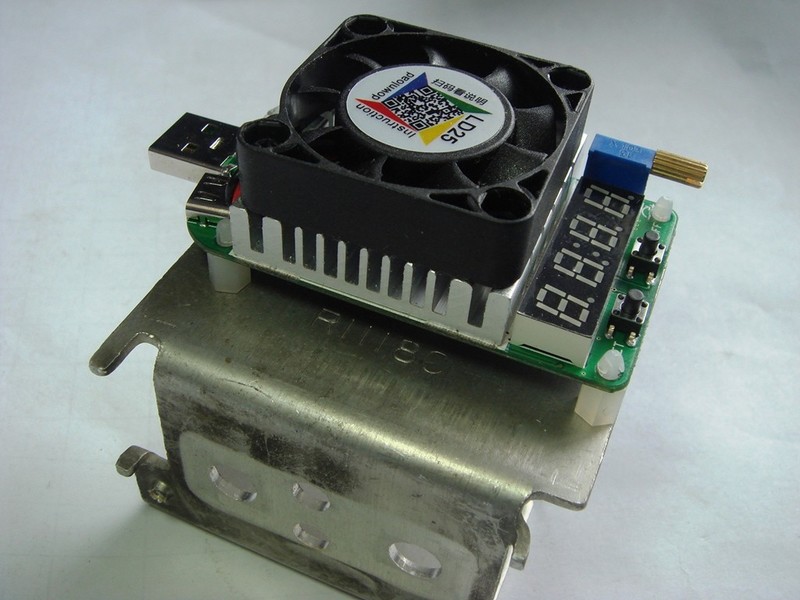

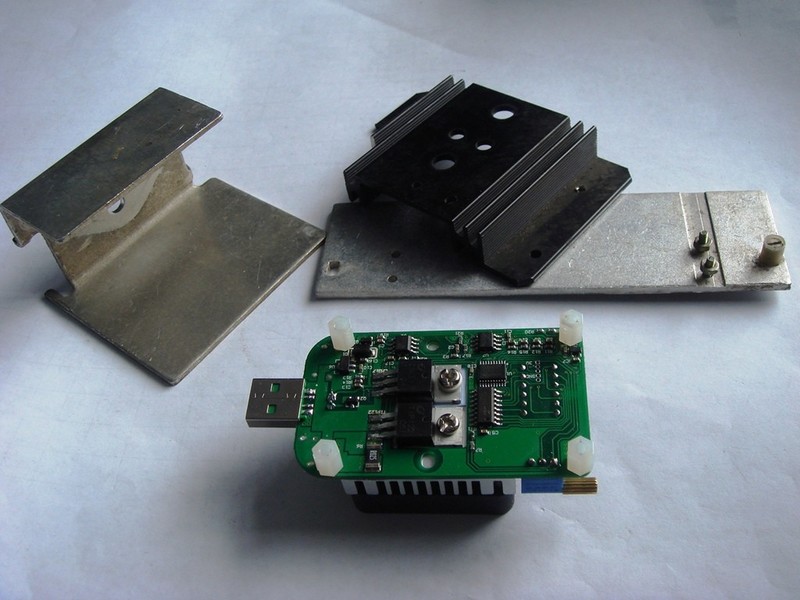

挑选底壳散热片

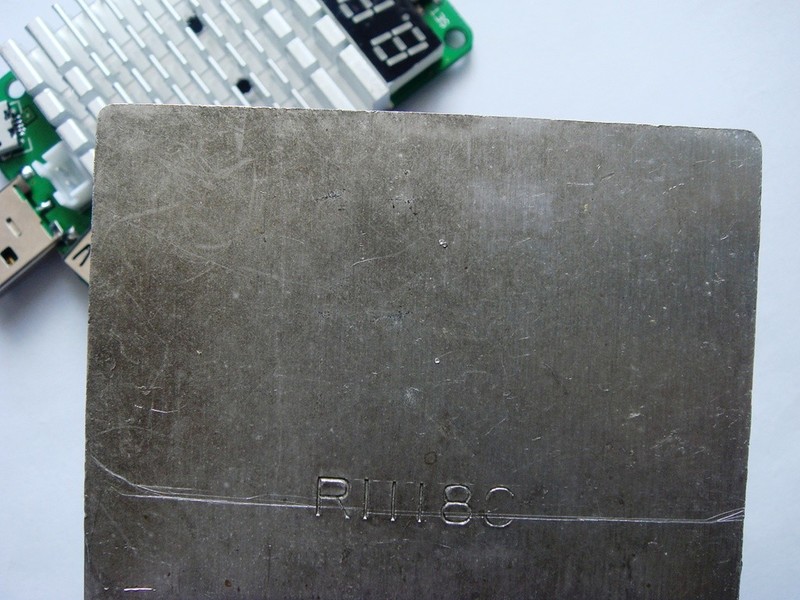

只有这一块2mm厚的大小比较合适

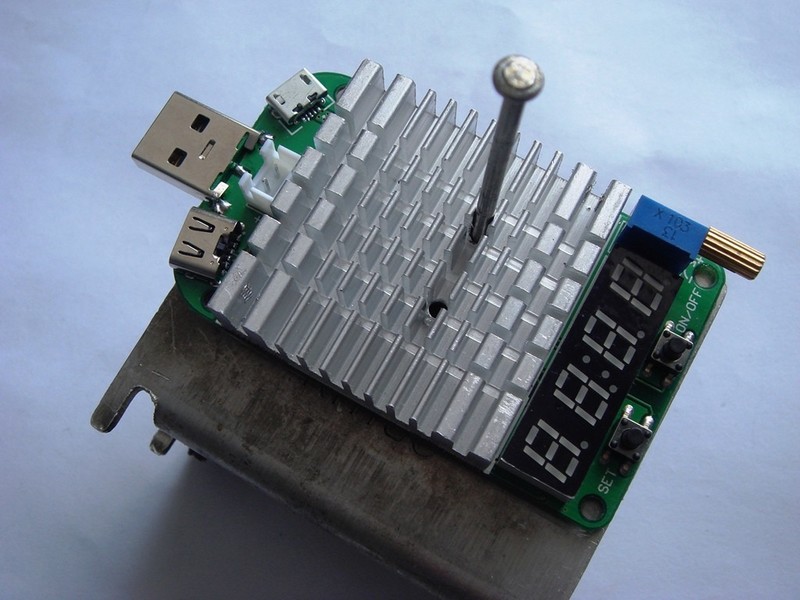

螺丝开孔的定位
就是这两个小点了

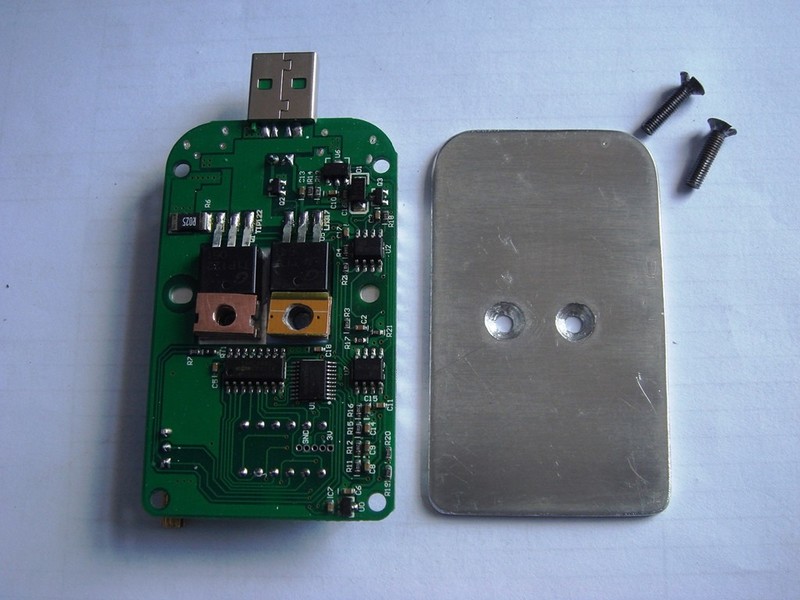

电钻打孔后锉刀加工整形，LM317散热片上垫两块打孔的电路板绝缘，恰好与塑封面一平

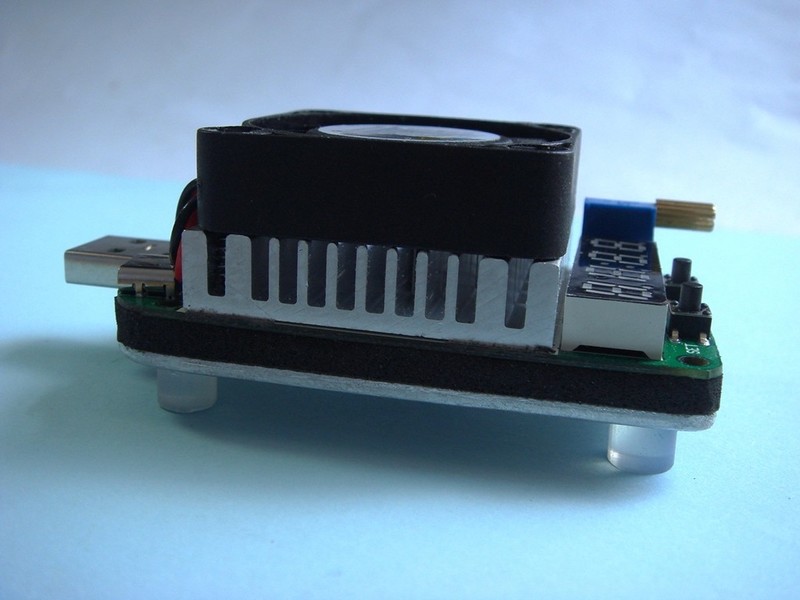

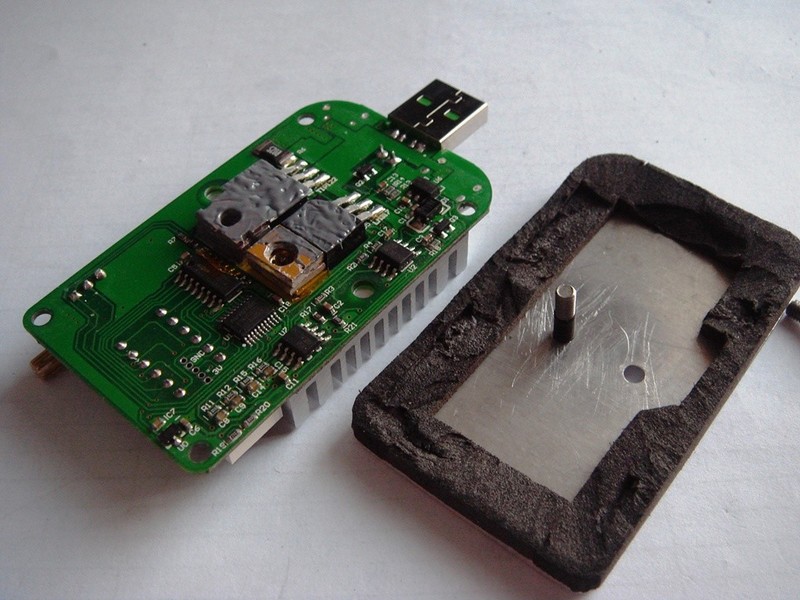

底壳散热片外周粘合胶条并适当加工，功率管涂硅脂及绝缘处理等

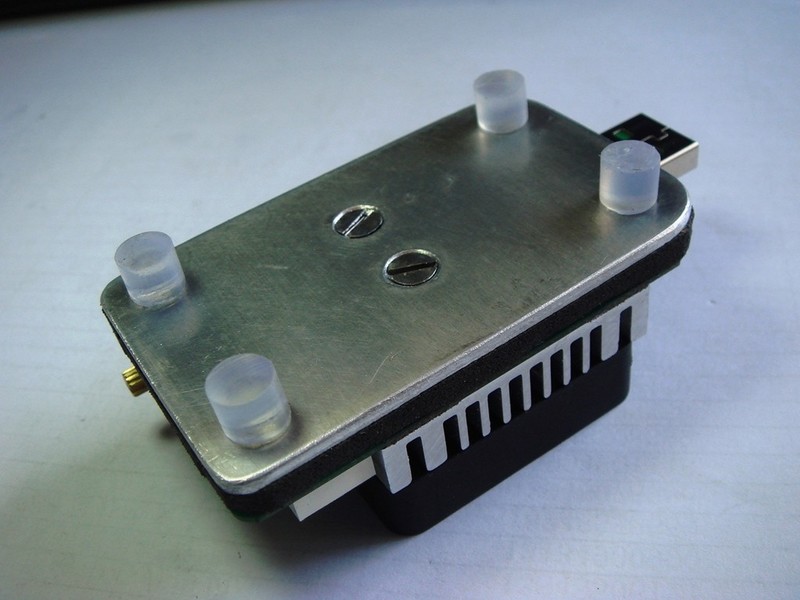

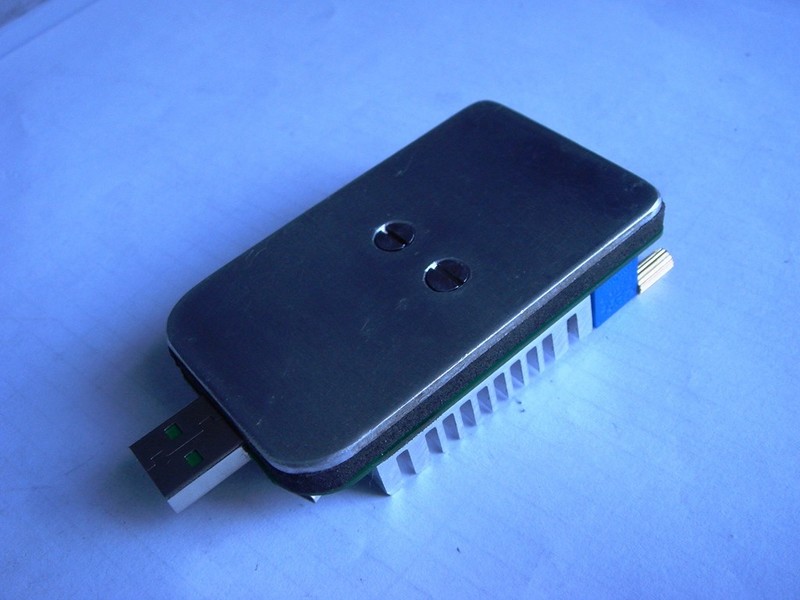

螺丝固定底壳散热片，手里只找到一字的沉头螺钉，不够美观。

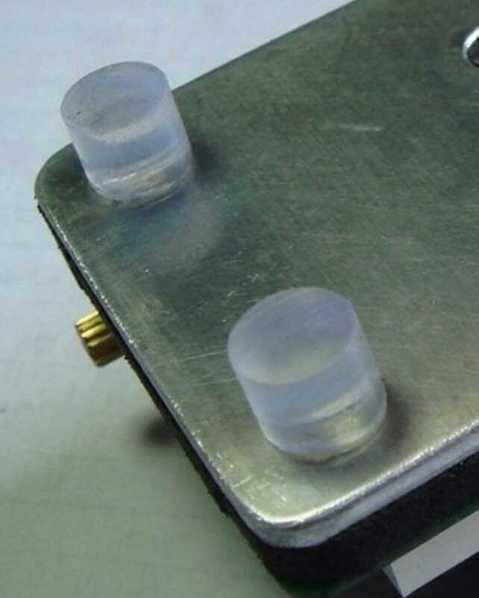

粘几个类似透明支脚更漂亮些
可惜不耐高温，知道什么材料了吧


登录/注册后可看大图

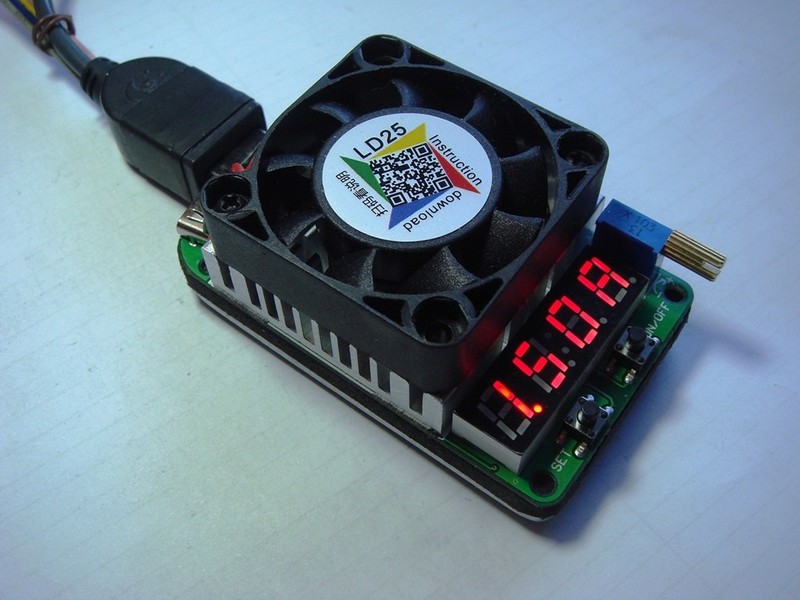

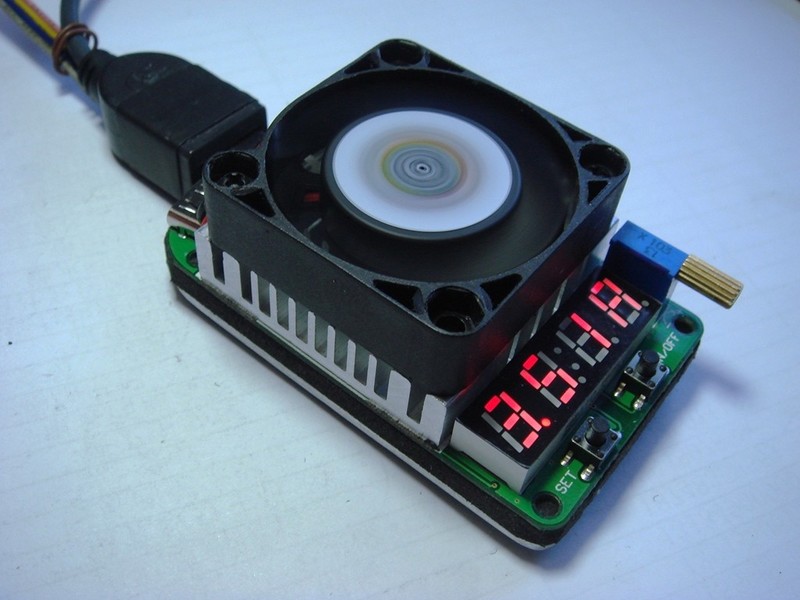

上电测试，1.5A几分钟风扇不转
充电头额定输出是3A的，当前3.51A还不错吧！






收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（9）

散淡021 数字大神 2019-7-11 10:33:42
谢谢分享！

楼主这样精包装， 安全稳定了。
2019-7-11 10:33:42 回复
jsycwnw 数字大师 2019-7-12 08:36:27
谢谢分享！工艺品的颜值
2019-7-12 08:36:27 回复
表述 数字精灵 2019-7-13 15:58:29
手工活真是不错，电子负载做好散热很有必要。
2019-7-13 15:58:29 回复
atz123 数字王者 2019-7-13 20:32:07
那个不会是棒棒胶吧？能行吗？
2019-7-13 20:32:07 回复
喜欢就好 数字精灵 2020-10-26 08:10:54
谢谢楼主分享！
2020-10-26 08:10:54 回复
13912217676 数字巨人 2020-11-24 14:59:40
工匠精神！大赞
2020-11-24 14:59:40 回复
kyhwhb 楼主     数字大神 2020-11-24 15:06:45
13912217676 发表于 2020-11-24 14:59
工匠精神！大赞

过奖了！
2020-11-24 15:06:45 回复
wgh1027 数字大神 2020-11-24 20:56:50

哈哈这是热熔胶吧，能用热熔胶说明温度不高，风扇也没有必要加吧。
2020-11-24 20:56:50 回复
kyhwhb 楼主     数字大神 2020-11-24 22:35:13
wgh1027 发表于 2020-11-24 20:56
哈哈这是热熔胶吧，能用热熔胶说明温度不高，风扇也没有必要加吧。

满功率25W也很烫手，准备换成铜柱，已网购来了。
