LD25电子负载加装散热底壳

发表于：2019-7-11 10:05:15 2275
仪器仪表 - 其它仪表
主题类别: 制作_改装
仪表类型: 电子负载_放电仪
仪表品牌: DIY自制
型号或关键字: LD25电子负载

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

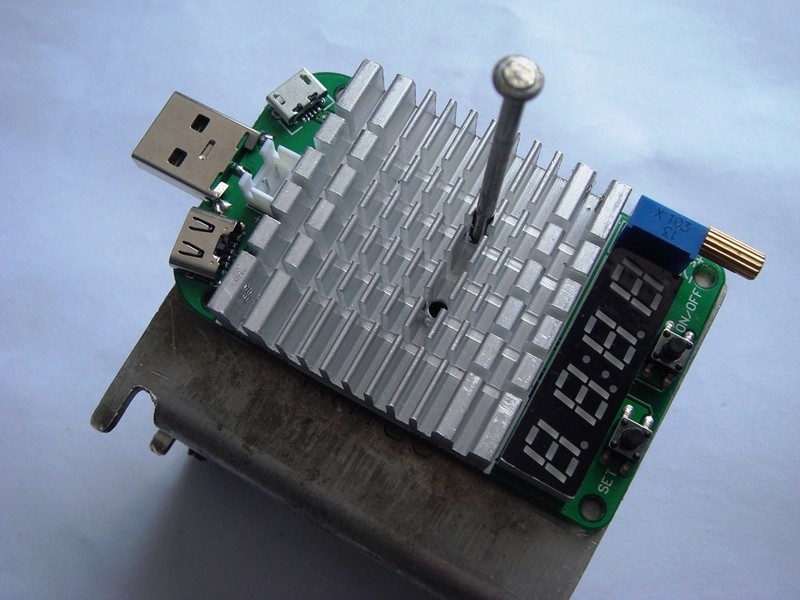

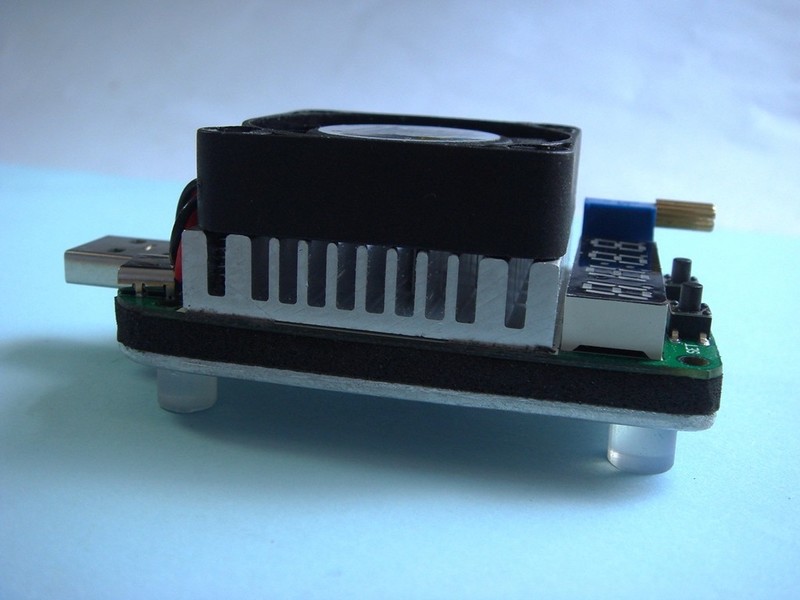

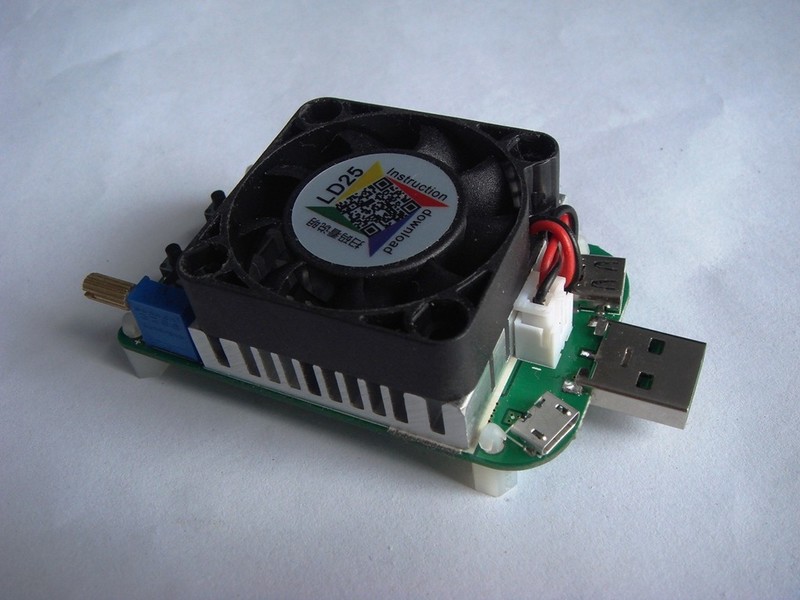

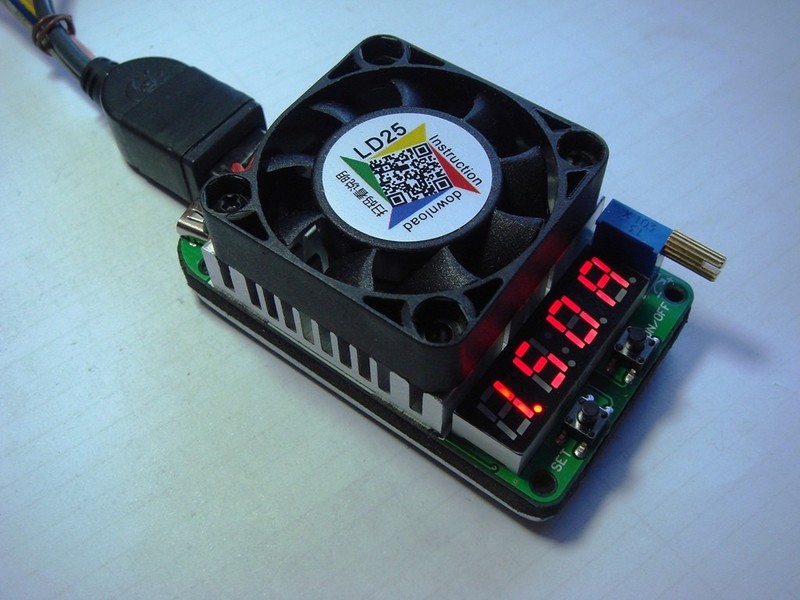

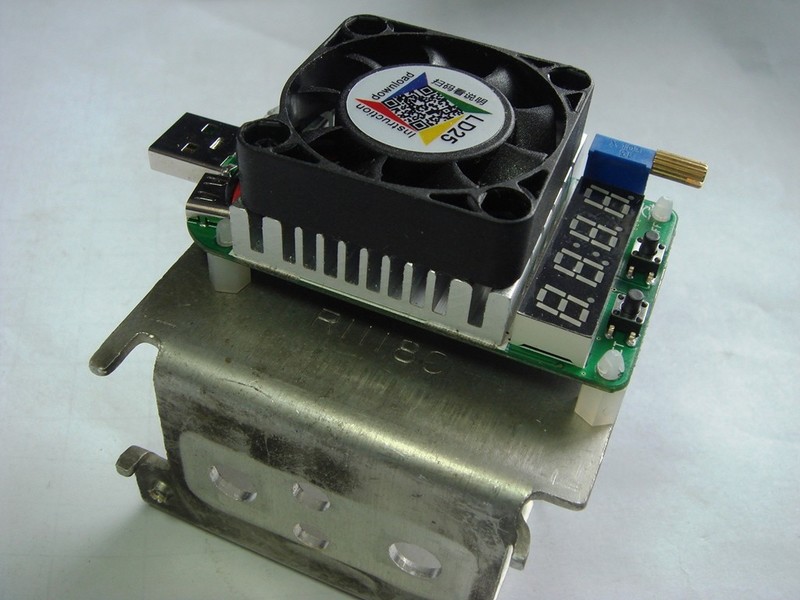

LD25电子负载上端散热片及风扇--------------------------------------------------------------------------------------------------------------------------------------------------------------------

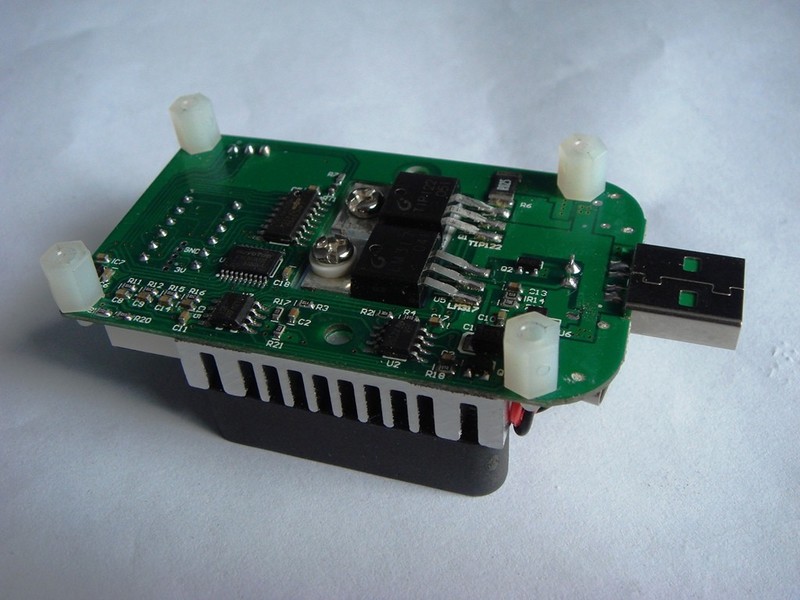

而底部元件面是暴露的，尝试封装一下

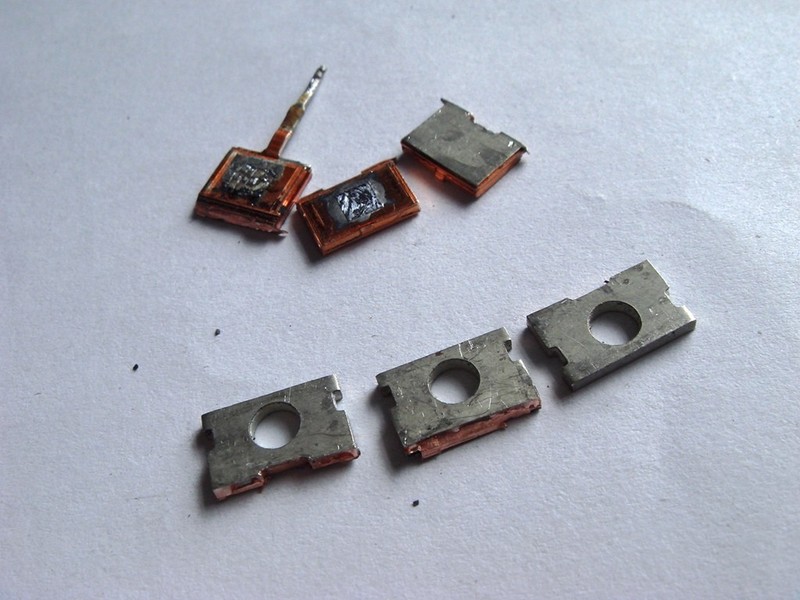

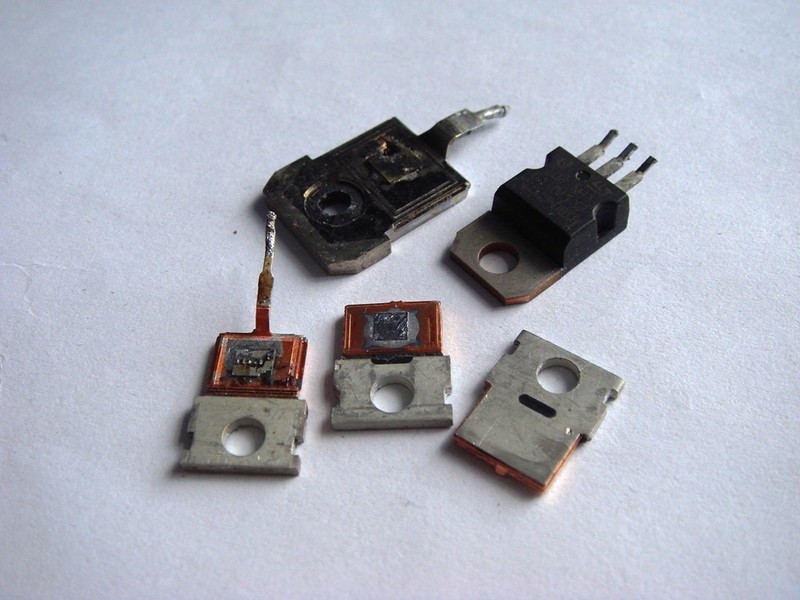

拆三个TO-220封装功率管的铜质散热片
截取上端一块

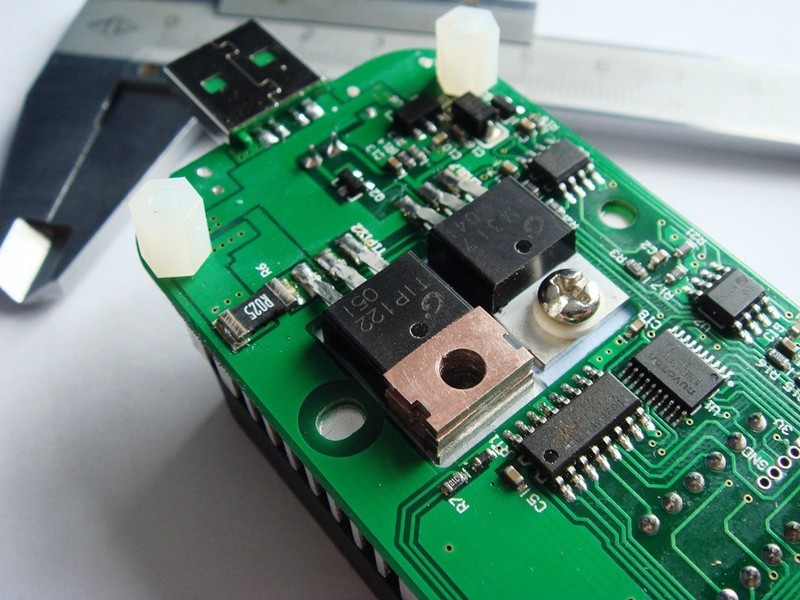

堆叠到TIP122的散热片上，打磨使其高度与LM317持平

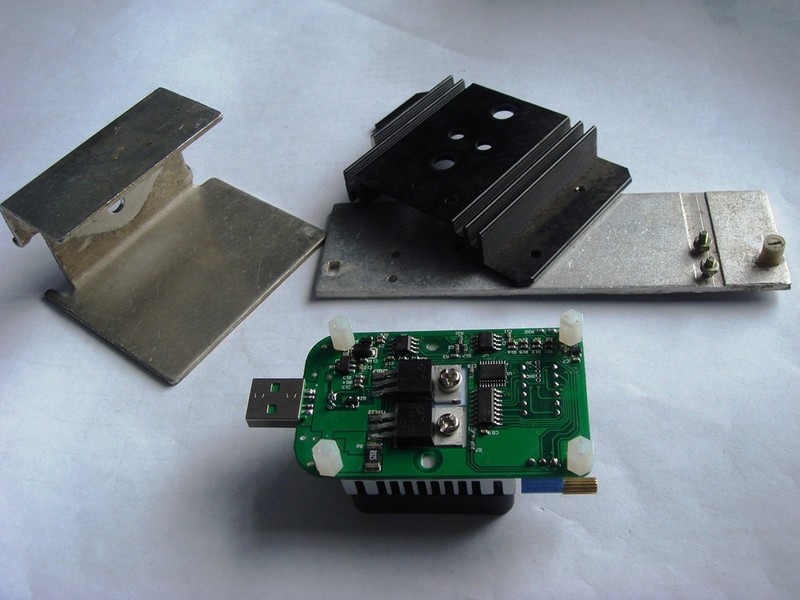

挑选底壳散热片

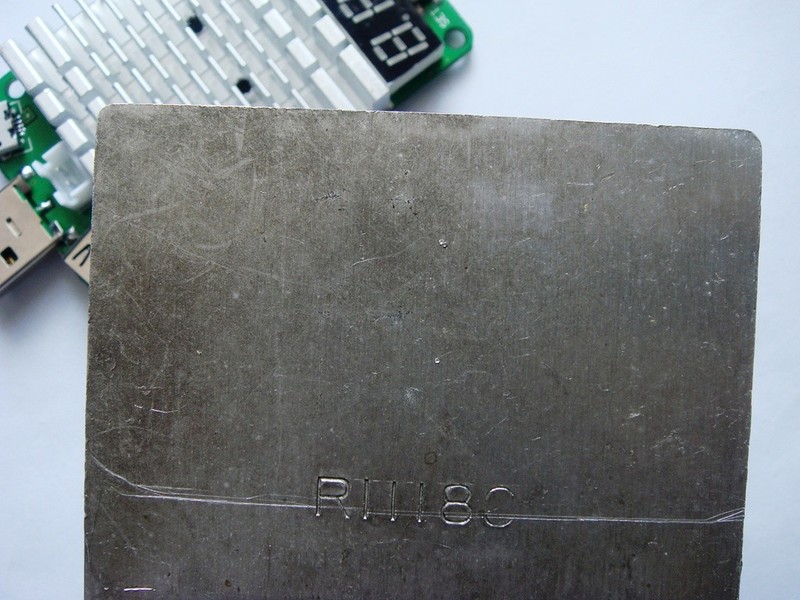

只有这一块2mm厚的大小比较合适

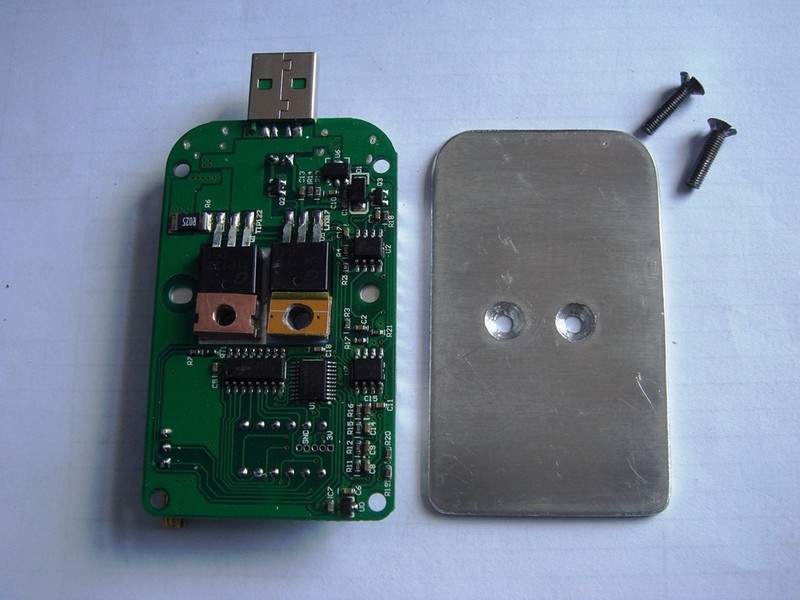

螺丝开孔的定位
就是这两个小点了
电钻打孔后锉刀加工整形，LM317散热片上垫两块打孔的电路板绝缘，恰好与塑封面一平

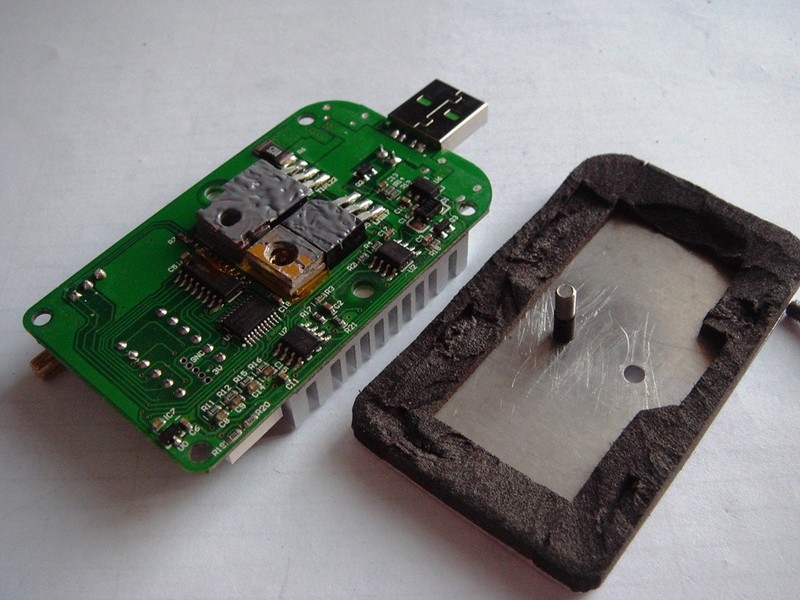

底壳散热片外周粘合胶条并适当加工，功率管涂硅脂及绝缘处理等

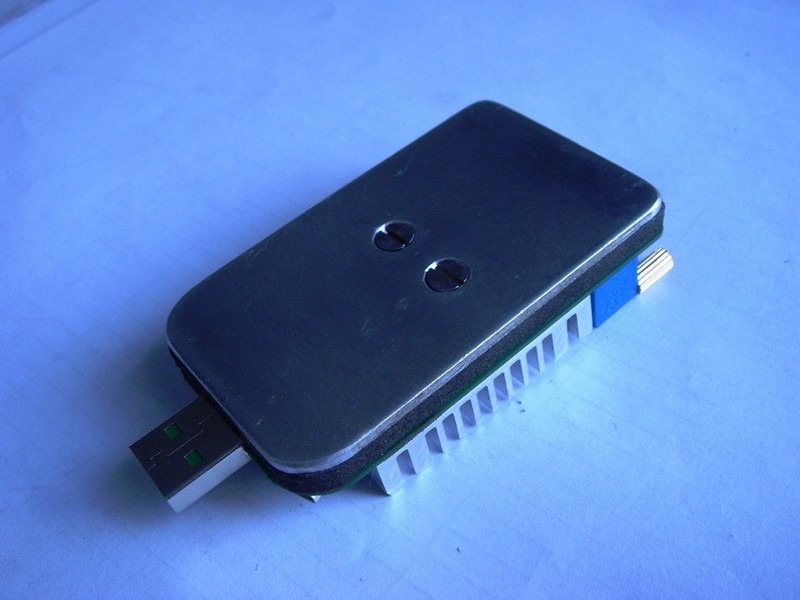

螺丝固定底壳散热片，手里只找到一字的沉头螺钉，不够美观。

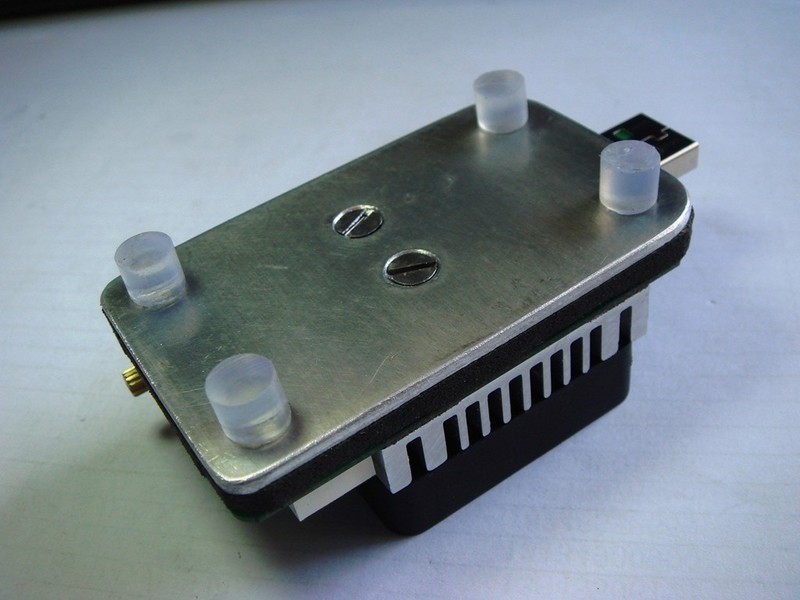

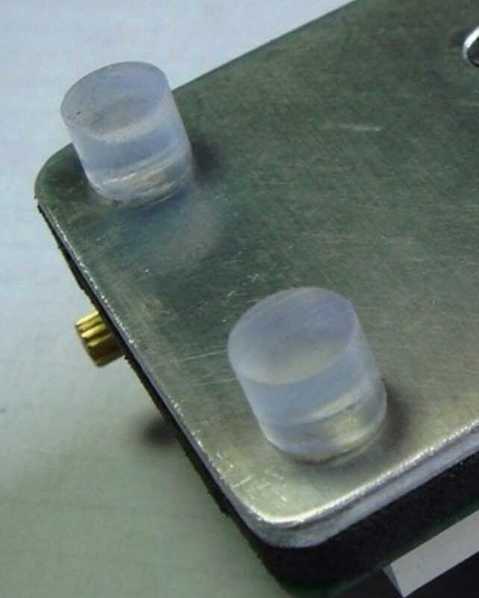

粘几个类似透明支脚更漂亮些
可惜不耐高温，知道什么材料了吧


登录/注册后可看大图

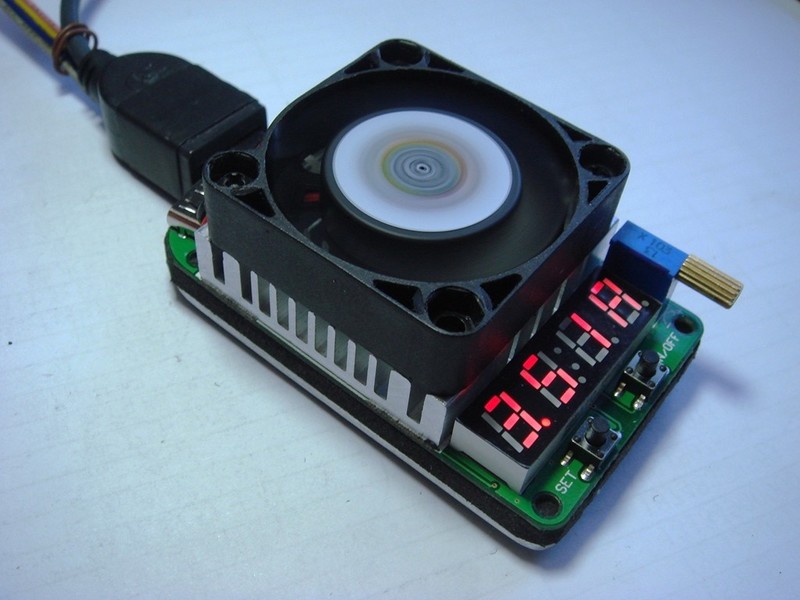

上电测试，1.5A几分钟风扇不转
充电头额定输出是3A的，当前3.51A还不错吧！
