[制作_改装] 万用表的改进(让零等于零)

[复制链接]
发表在  2018-1-3 12:01:48  | 显示全部楼层 | 阅读模式
万用表 & 基准区
仪表类别: 万用表
仪表品牌: 其它品牌
手中的DT9203已有二十载了,早已想让其退位,但还没找到恰当的替补。该表有个缺欠,就是电阻欧档位短路不能归零,曾多次与改善该缺欠但均没实现。
这回没事又产生这个想法,想看看究竟什么原因不能让它归位,也好让它带着笑容不留遗憾的退出。

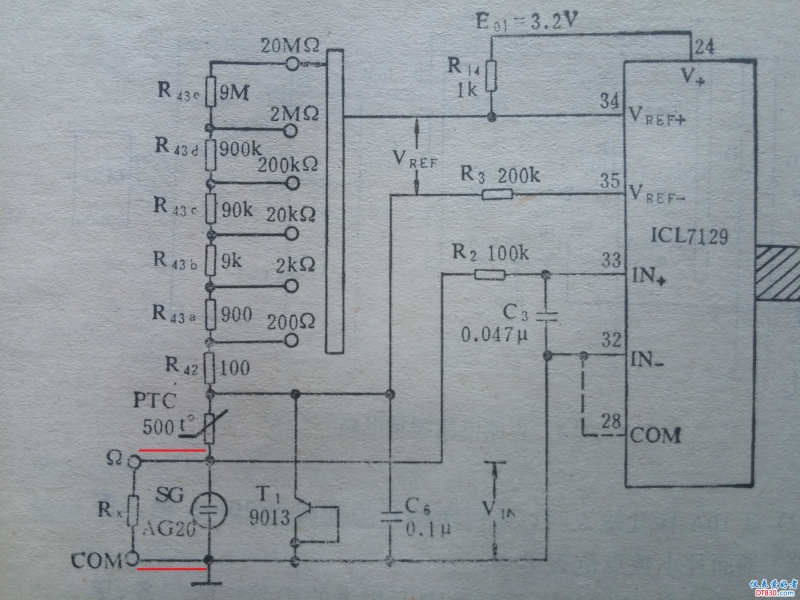

为了省事,借用一张经典的电阻档原理图
该表与上图不同的是用1K电阻取代图中的100欧和900欧电阻,采用了不同的比率法。(该表的交流电压档也挺另类,另用一组总电阻2M的分压电阻)

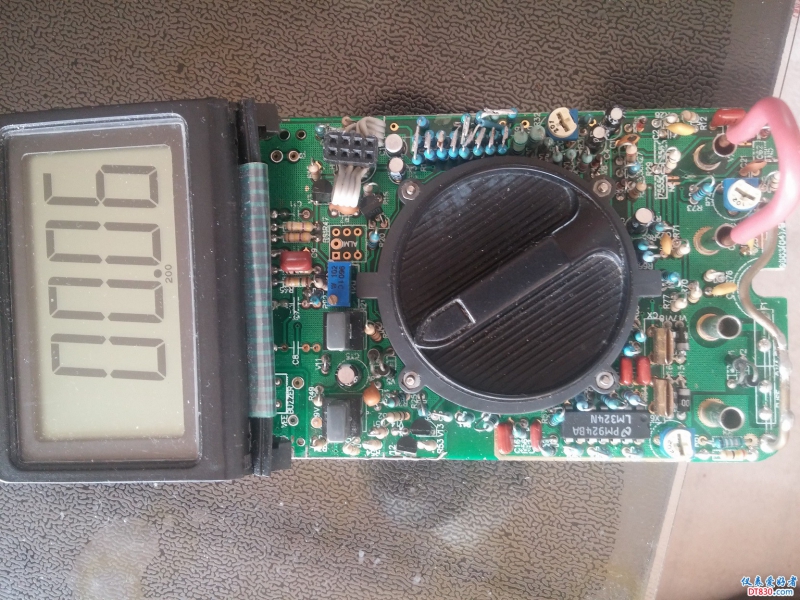

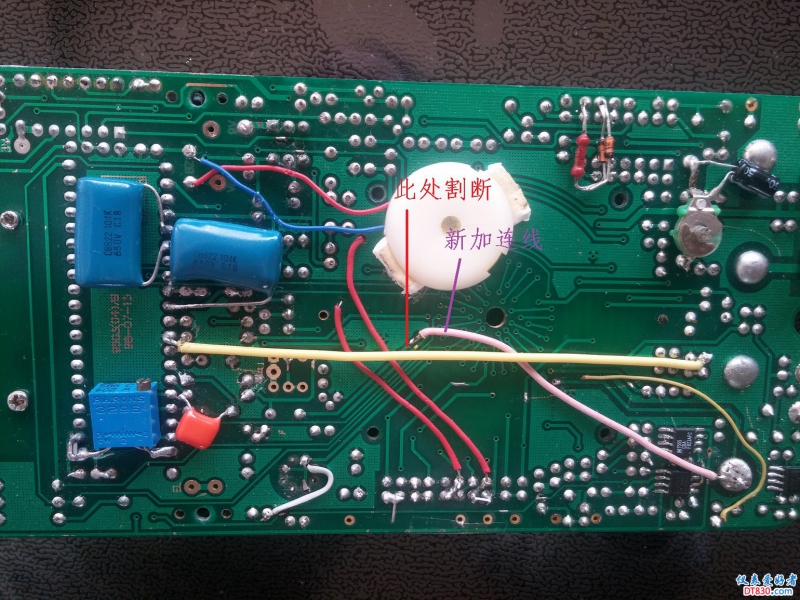

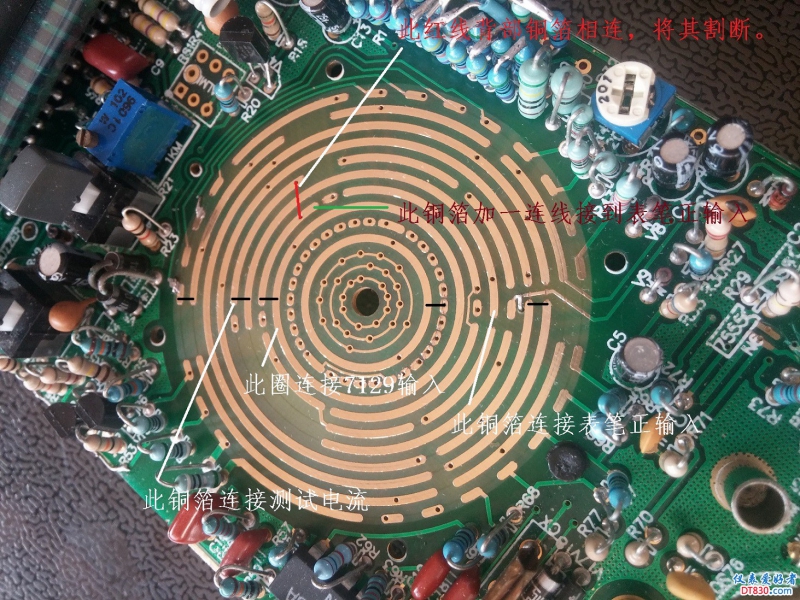

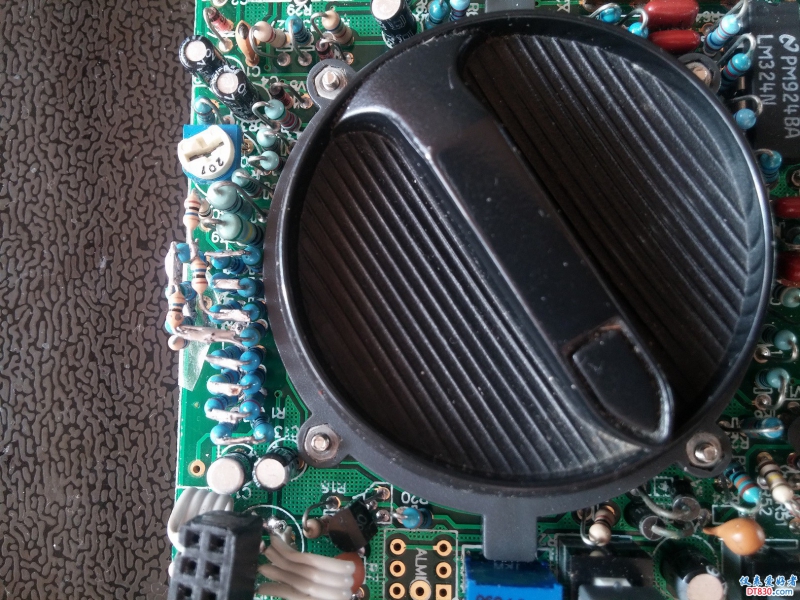

从图上分析,产生不归零的原因应在图中标注的两条红线上。以前曾将COM线单独引至IN-端,收效不大。而IN+端通过档位转盘不能直接连线,就放弃了。这次想看看能否对转盘下手,最终找到了一线希望,果断开战,攻克了最后的顽疾。

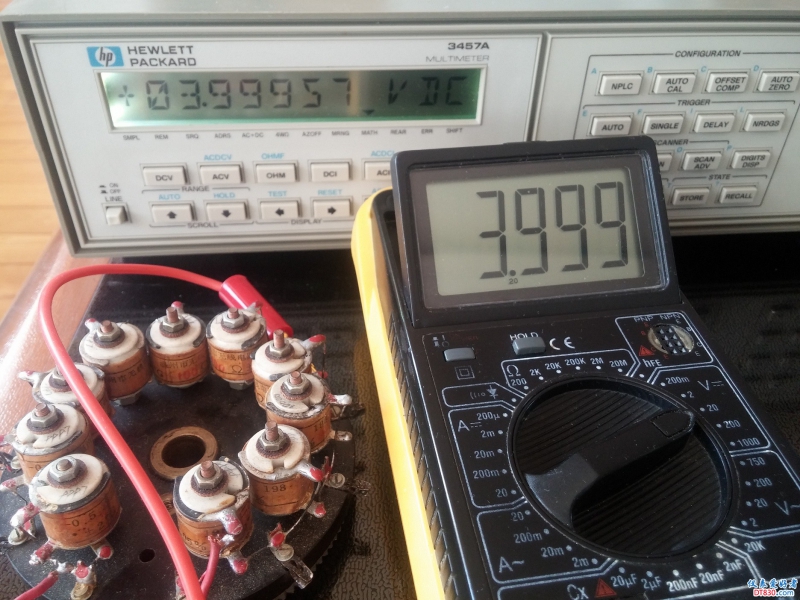

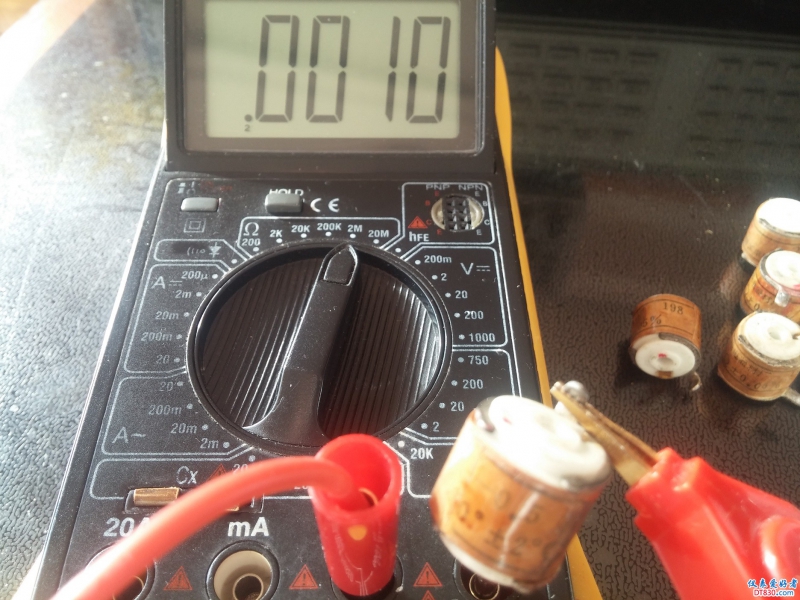

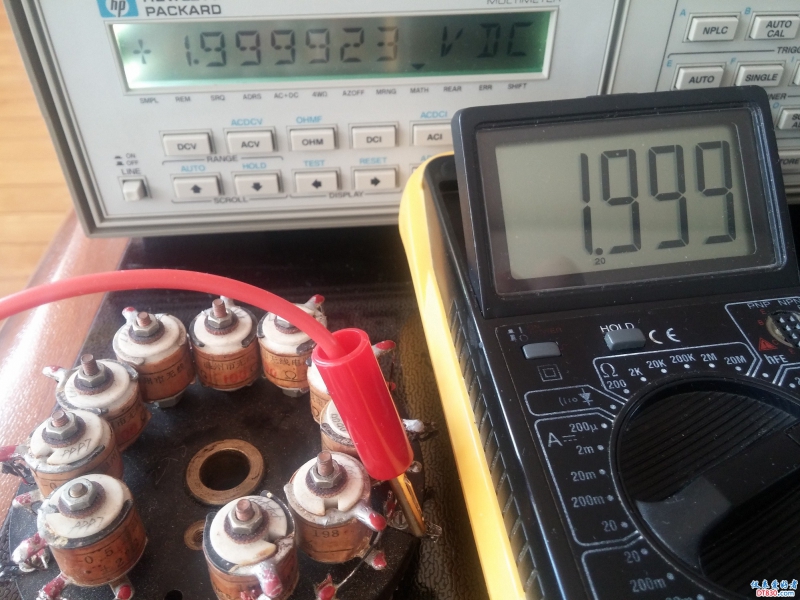

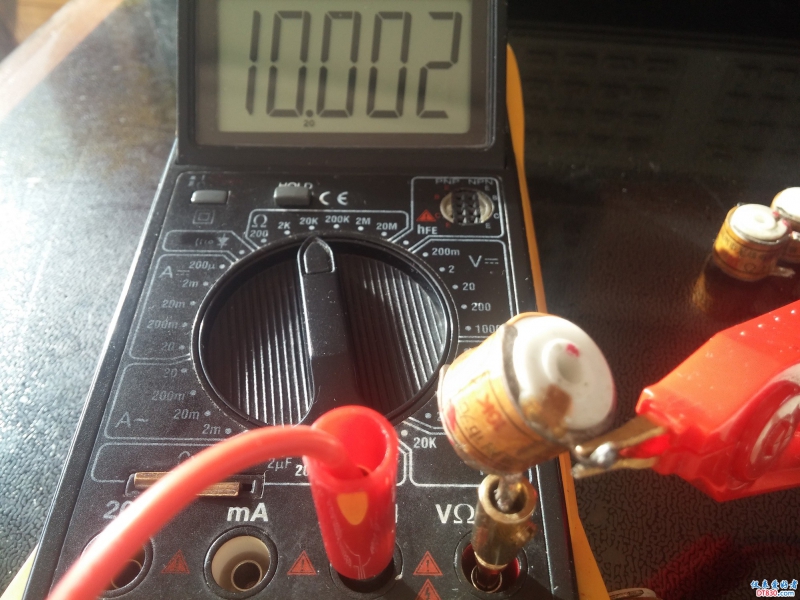

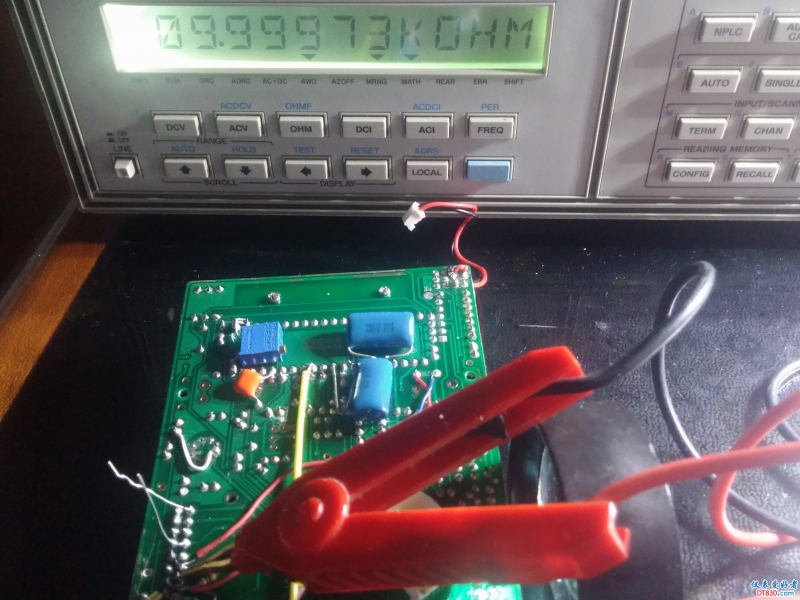

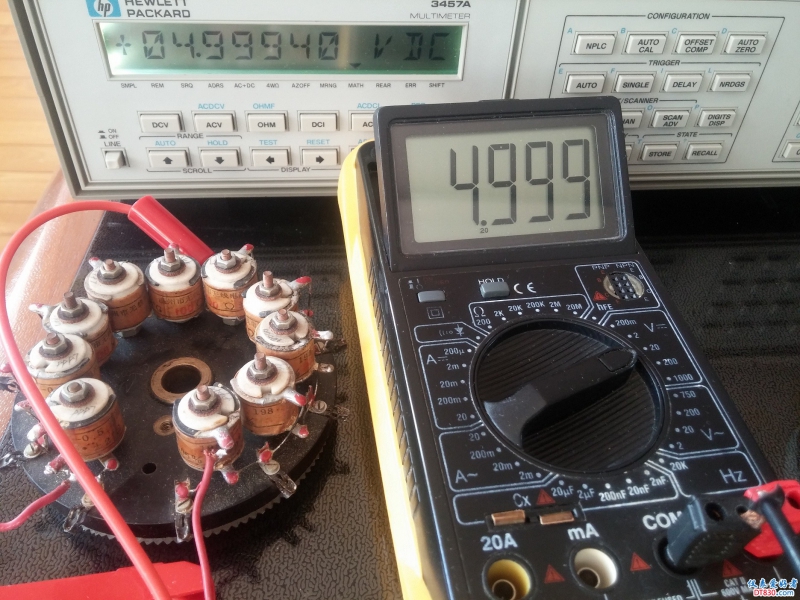

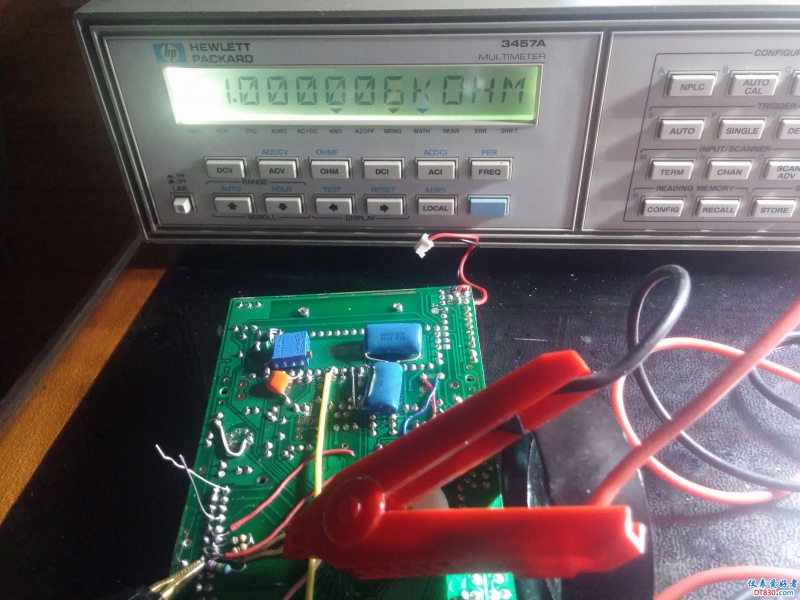

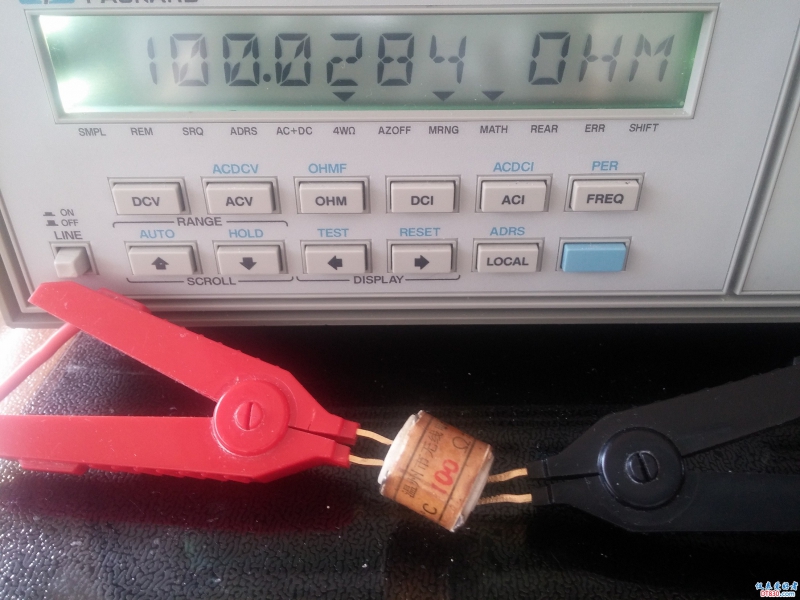

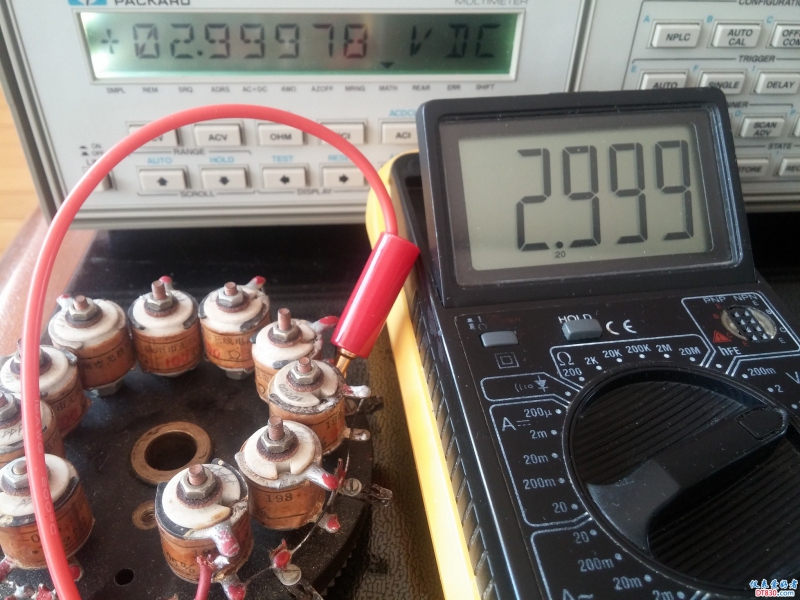

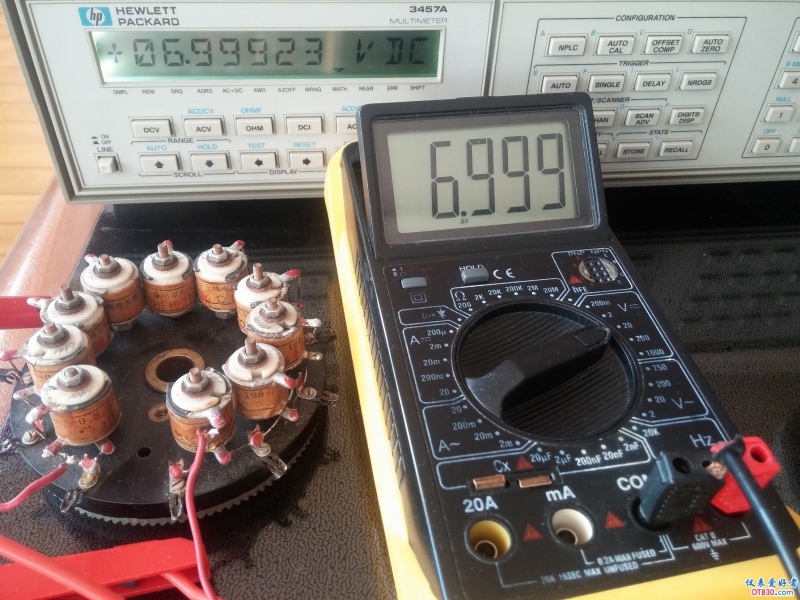

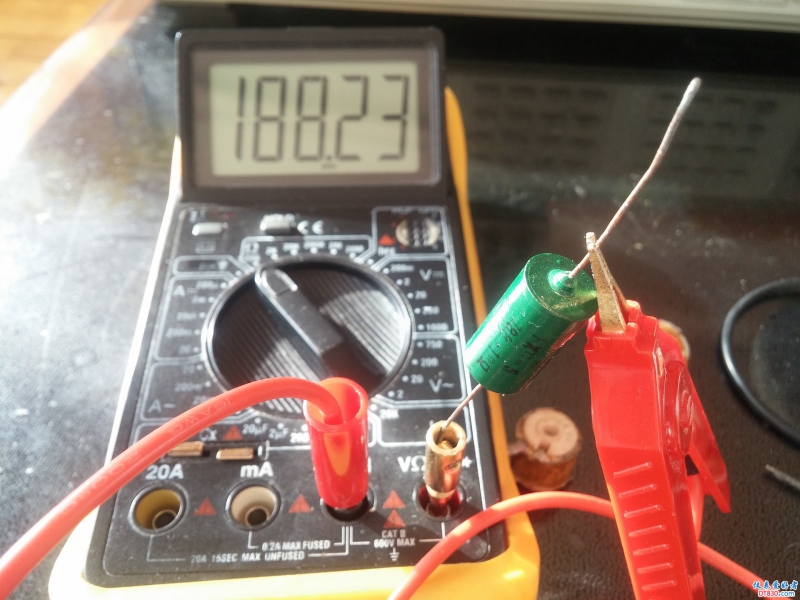

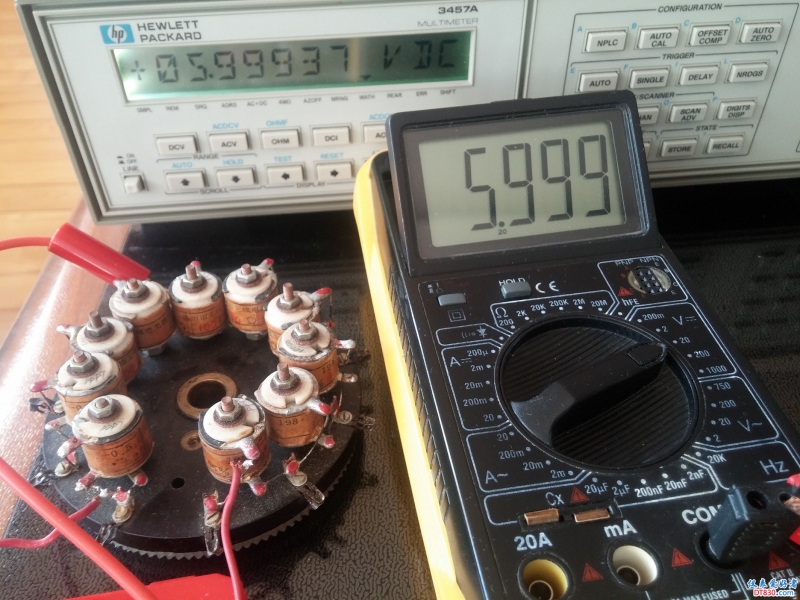

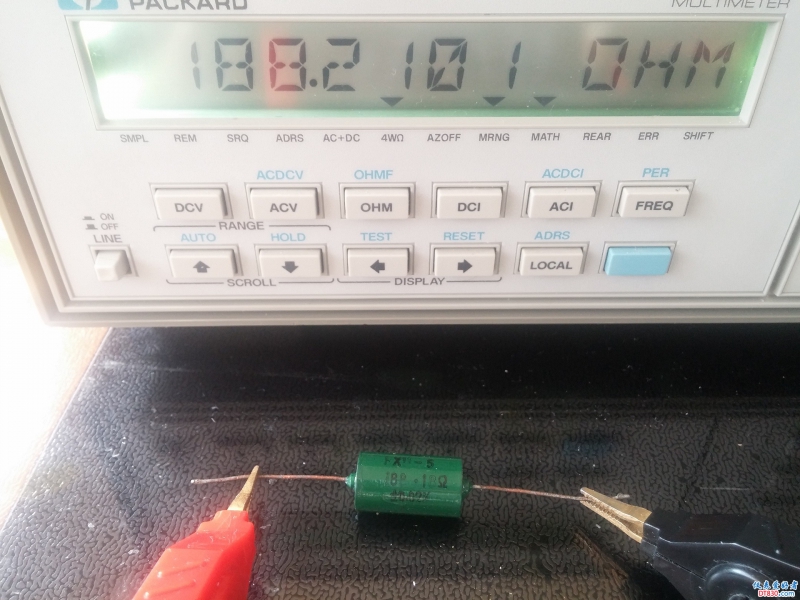

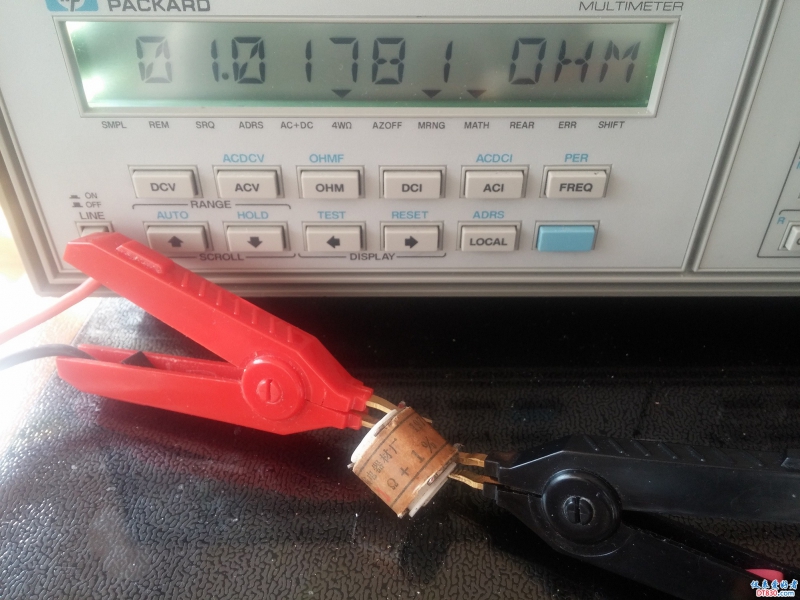

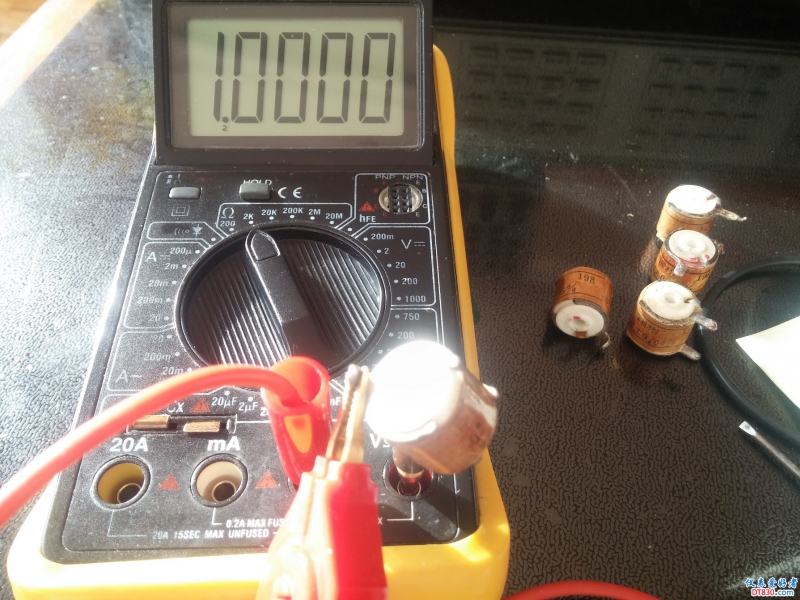

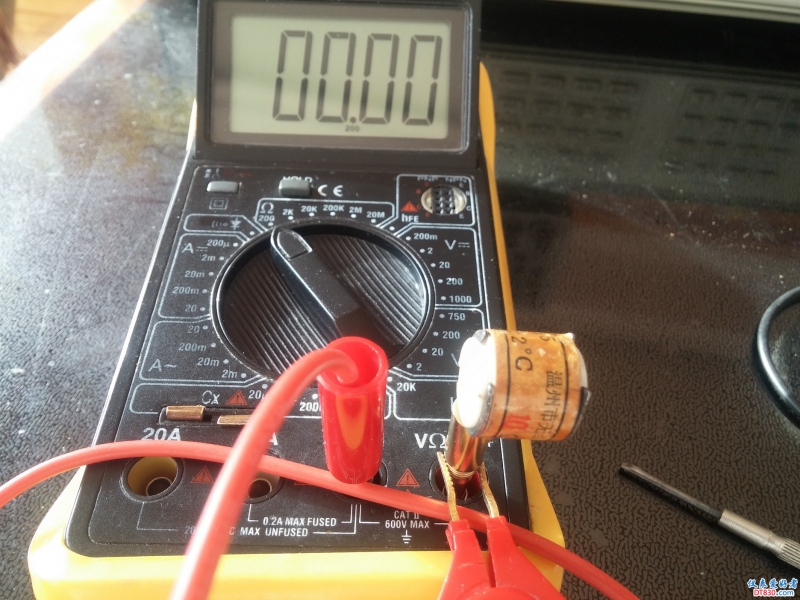

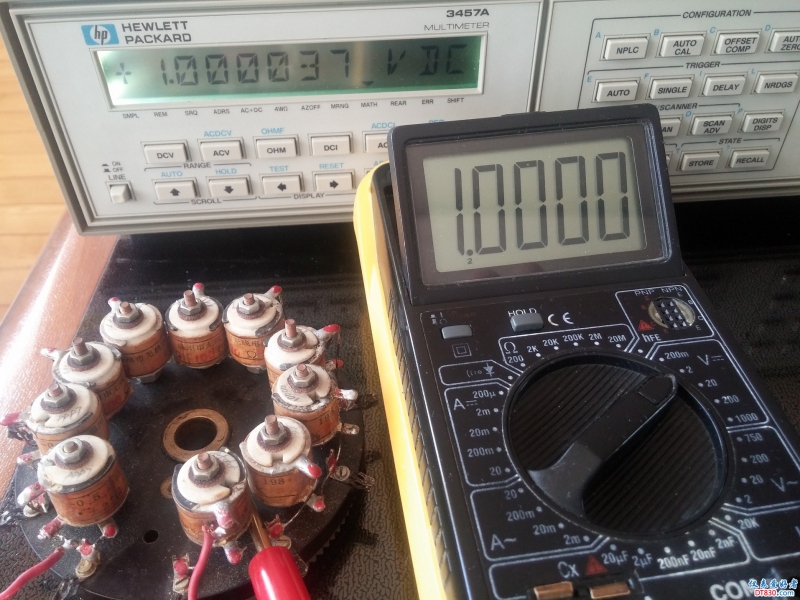

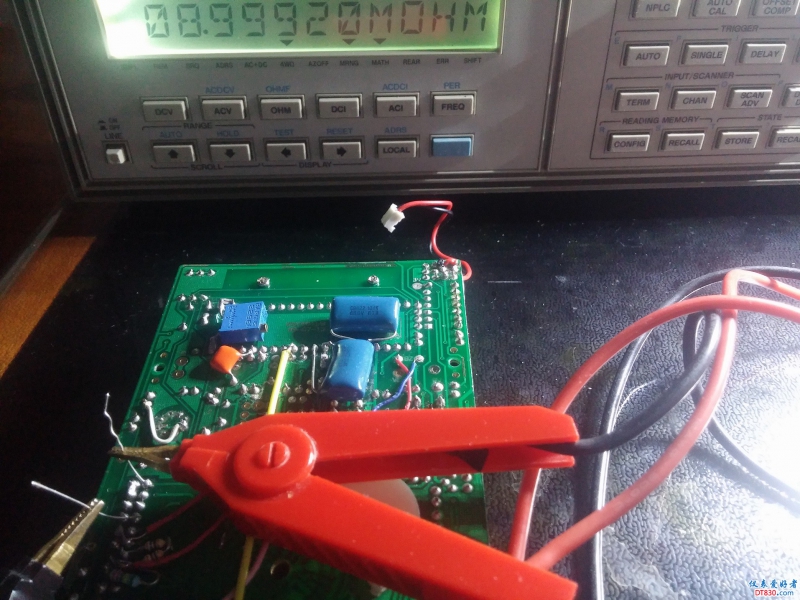

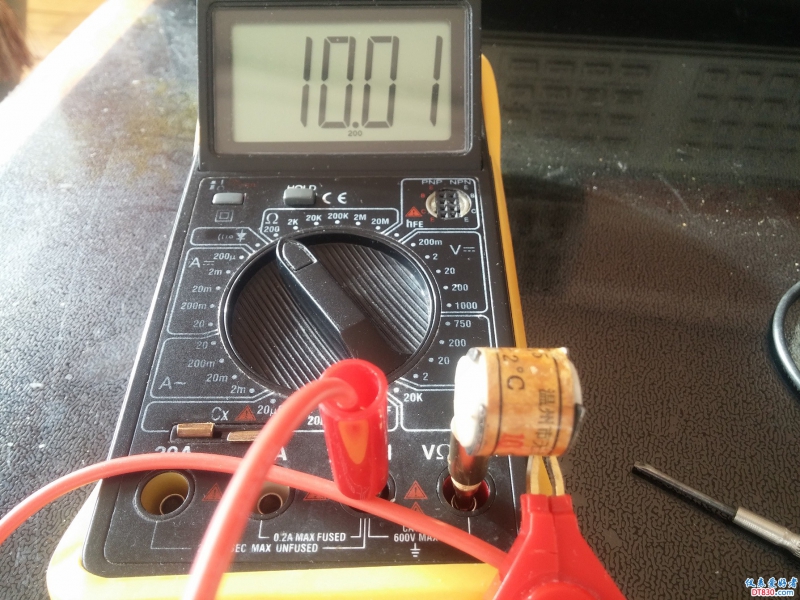

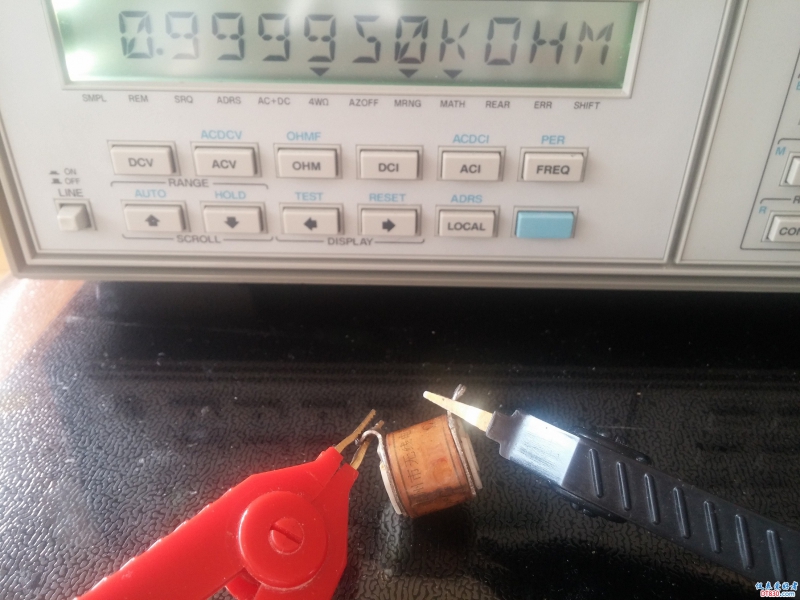

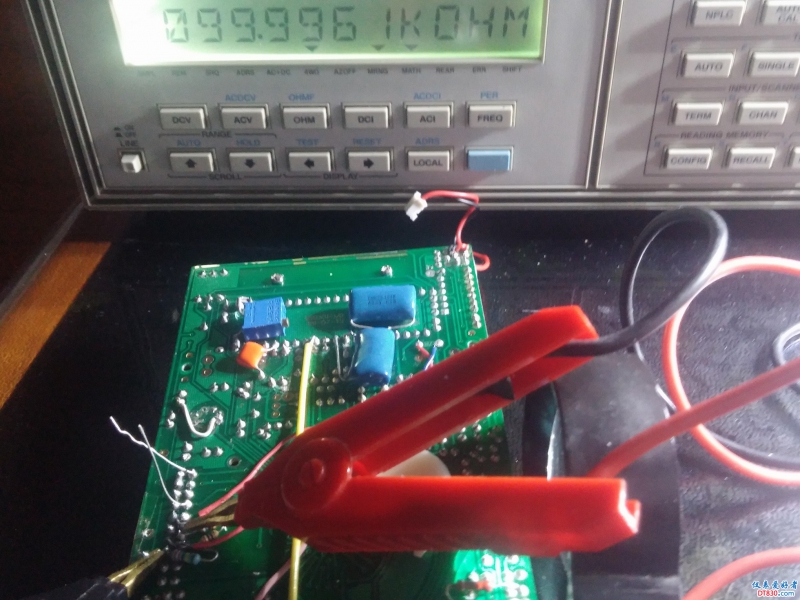

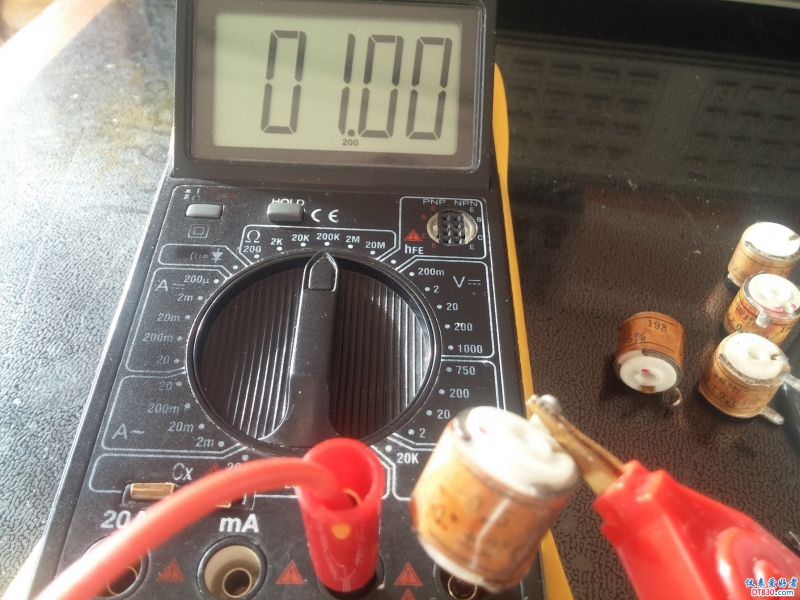

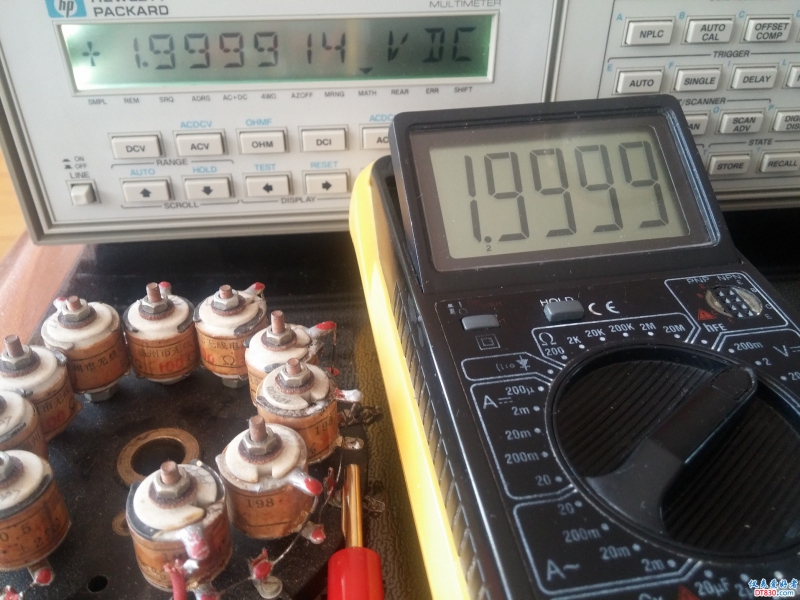

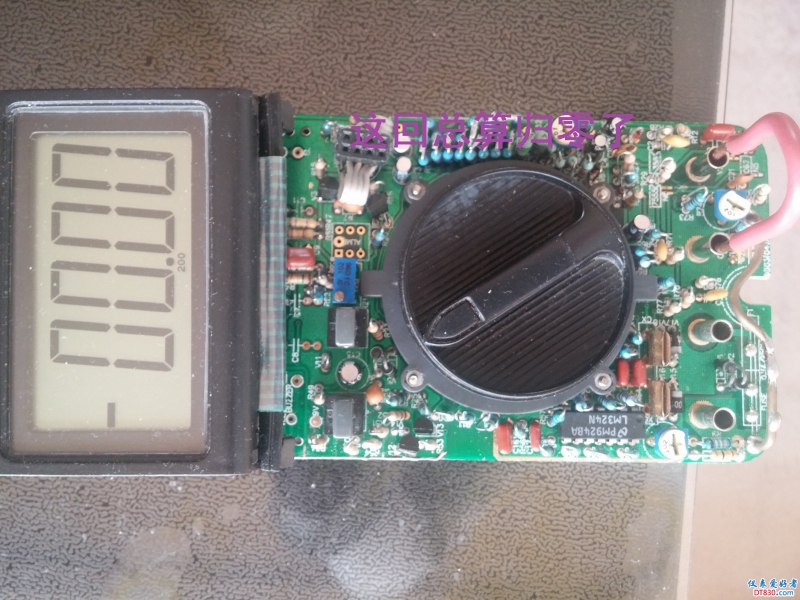

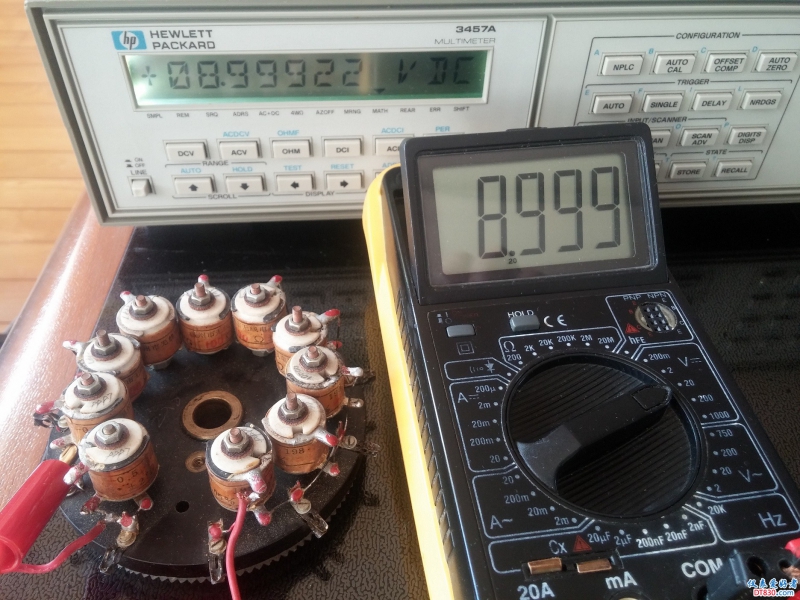

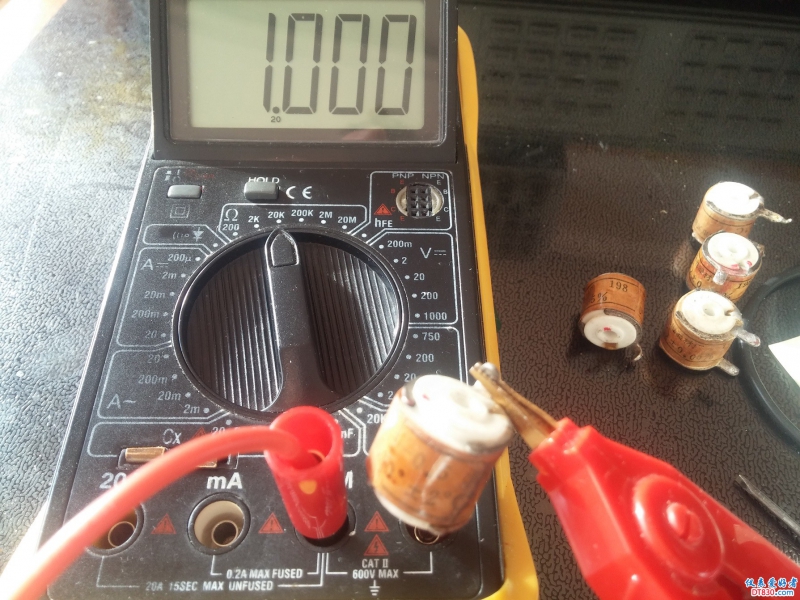

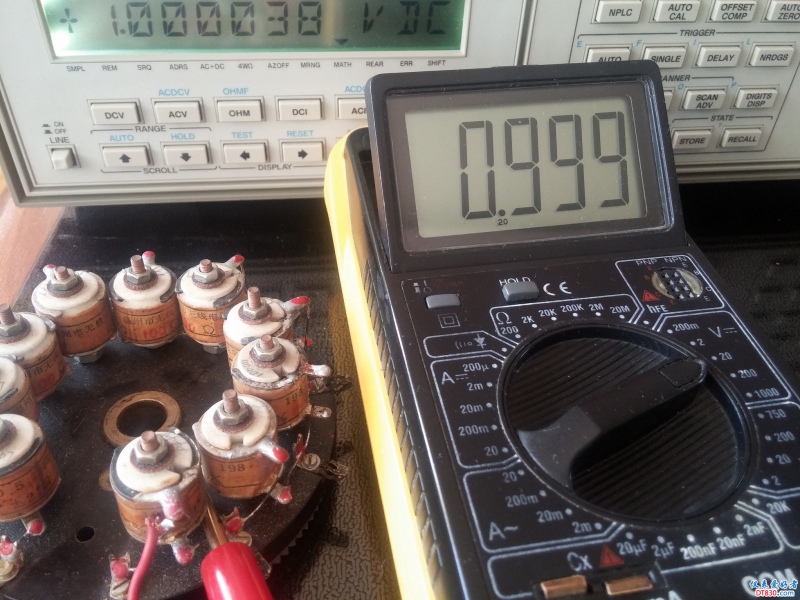

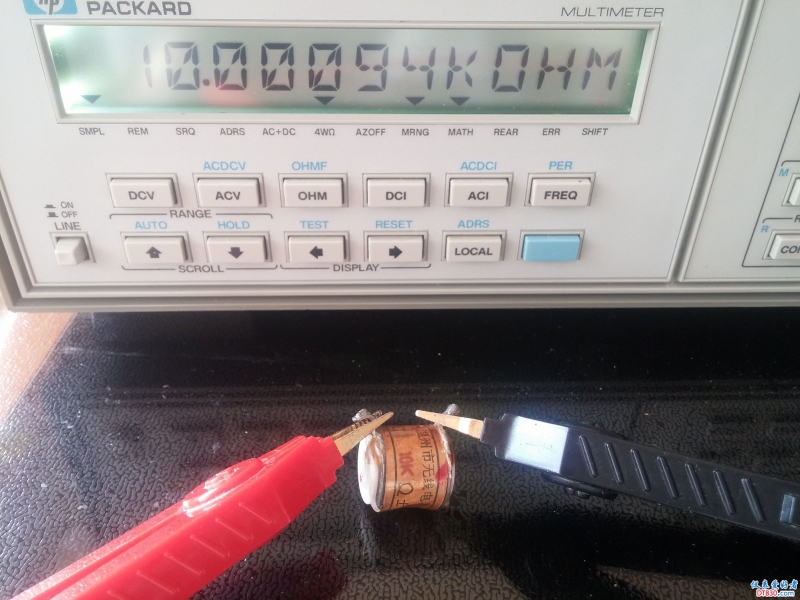

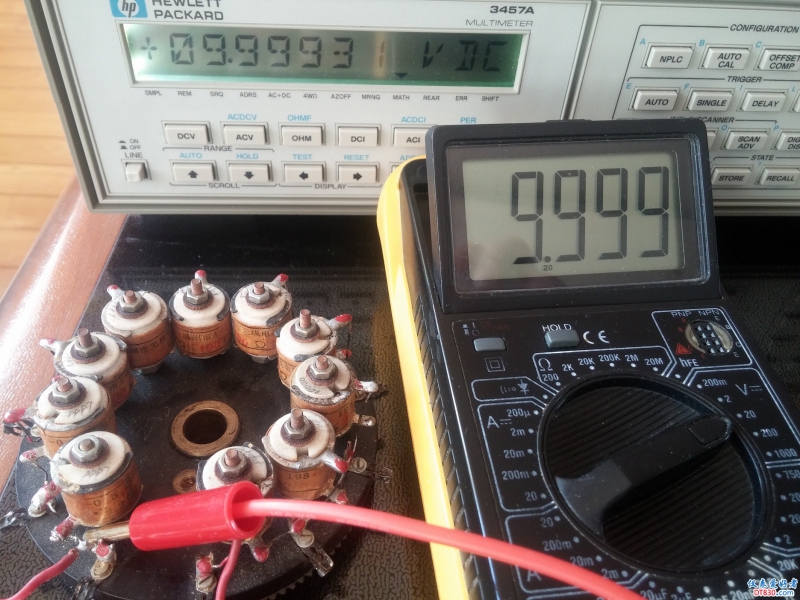

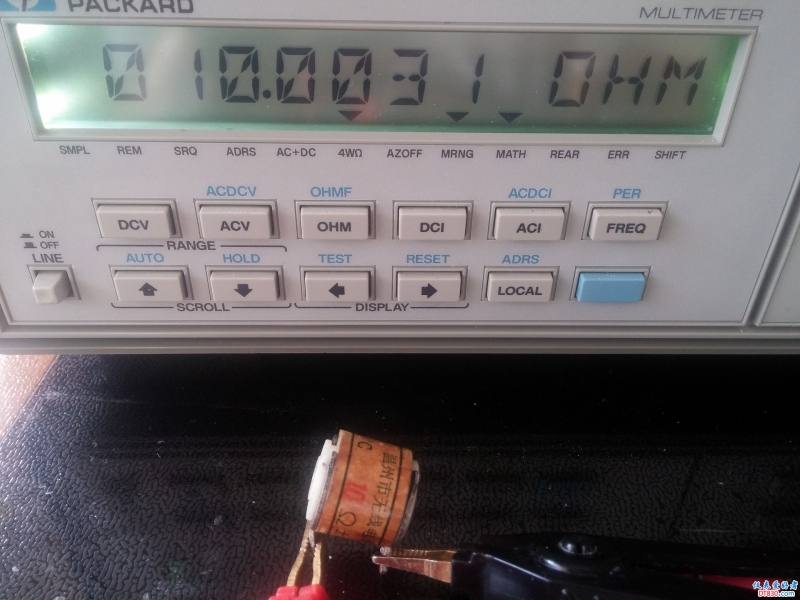

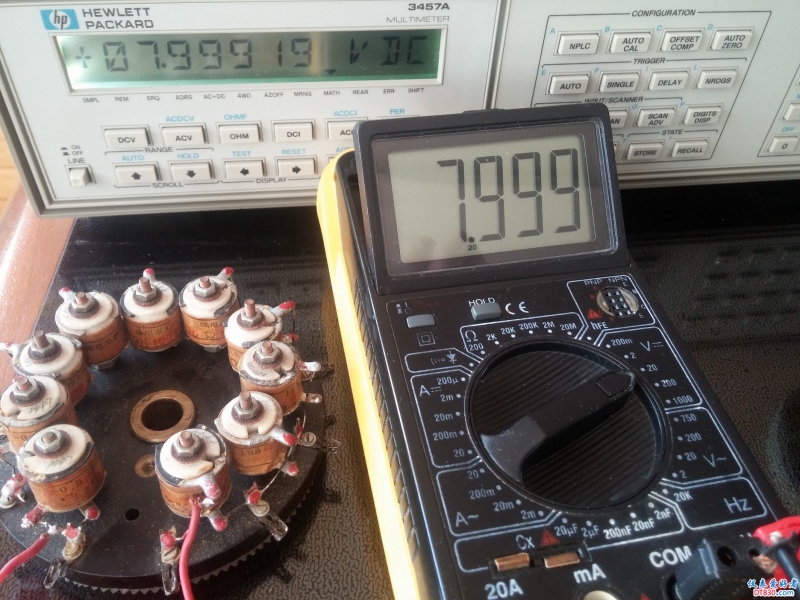

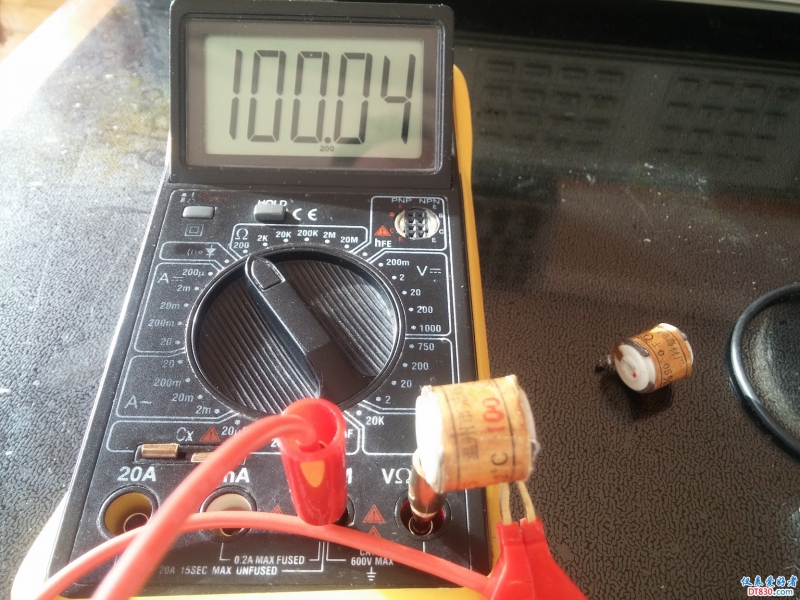

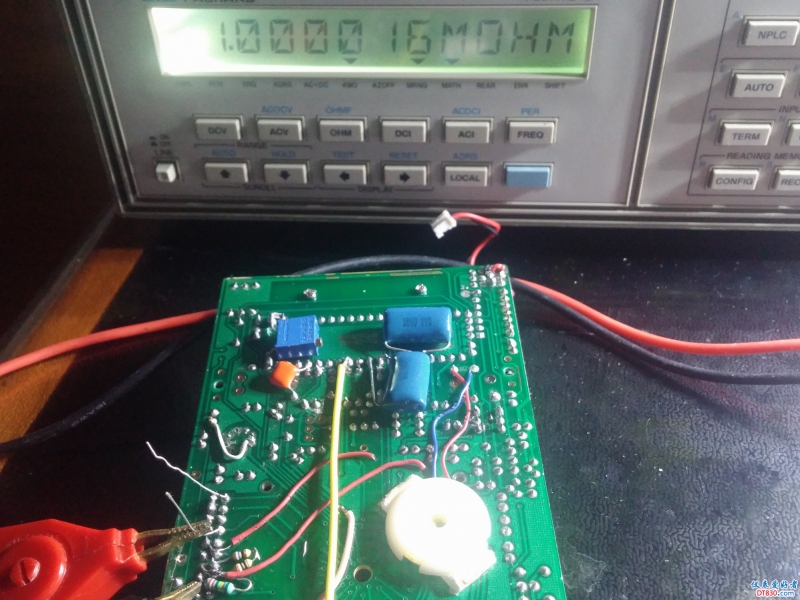

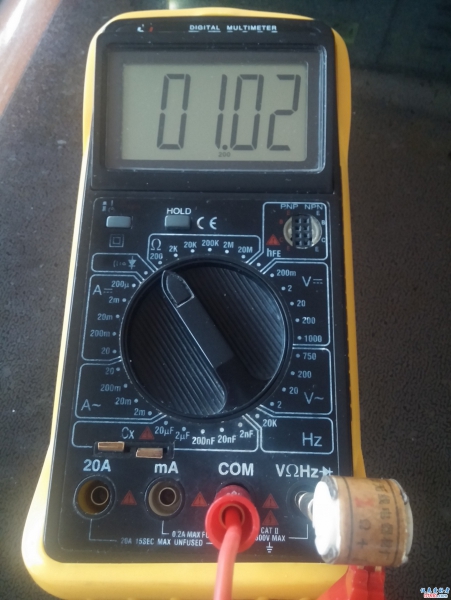

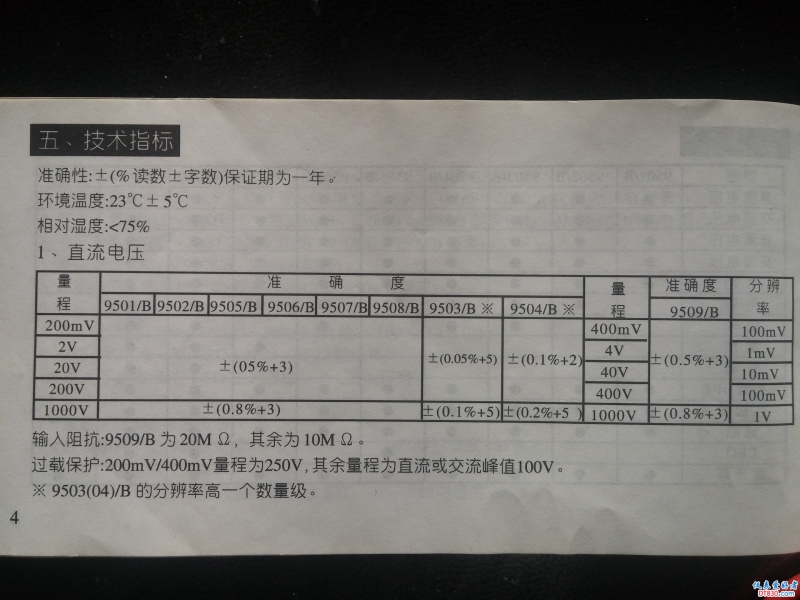

经过实测,短路测试端可以稳稳的归零,而且最后一位数字还挺准确的。高兴之余又把分压电阻通通的调校了一边(之前就全换了温度系数较小的电阻),使其指标稳超规定标准。该收工了,还是上图吧。
图上的手都有的发僵,继续。
