给ZT219做个锂电池盒

wanwenhao1

楼主好！

经过几天的权衡，感觉楼主改进的电池低电报警很值得借鉴，但没有完全懂楼主是怎么连接到表内的，所以特请教。

附图已经将问题写清楚了，烦楼主百忙中抽空给于赐教。

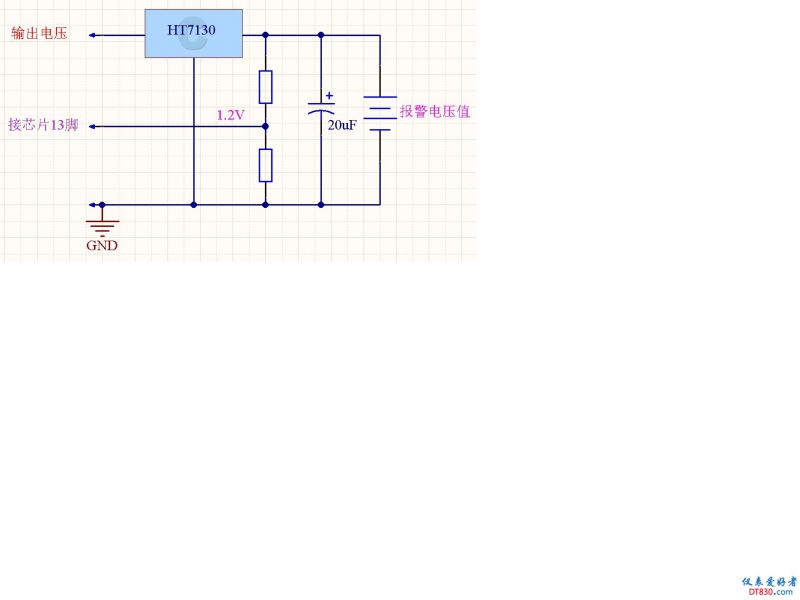

先谢谢楼主！我已经在表内DTM0660的第13脚对地接了一个1.2M的电阻，将该点的电压降低至1.2V，仪表电源报警的电压值就升高到了3.23V ，同时我已经将线性稳压IC的地脚串联了一个二极管，使线性稳压器的输出电压升高到3.283V。至此，我认为已经可以了，锂电池的电压到3.24V时，仍可正常工作，开启背光，或者通断档让蜂鸣器工作，就会显示低电，此时给锂电池充电不会太晚。

光速飞行

wanwenhao1 发表于 2018-3-28 20:43
楼主好！

经过几天的权衡，感觉楼主改进的电池低电报警很值得借鉴，但没有完全懂楼主是怎么连接到表内的， ...

这样改也是好的，能合适自己的电池，但是最好是自动识别的，用什么电池它都能自动切换。

wgsd

wanwenhao1 发表于 2018-3-28 20:43
楼主好！

经过几天的权衡，感觉楼主改进的电池低电报警很值得借鉴，但没有完全懂楼主是怎么连接到表内的， ...

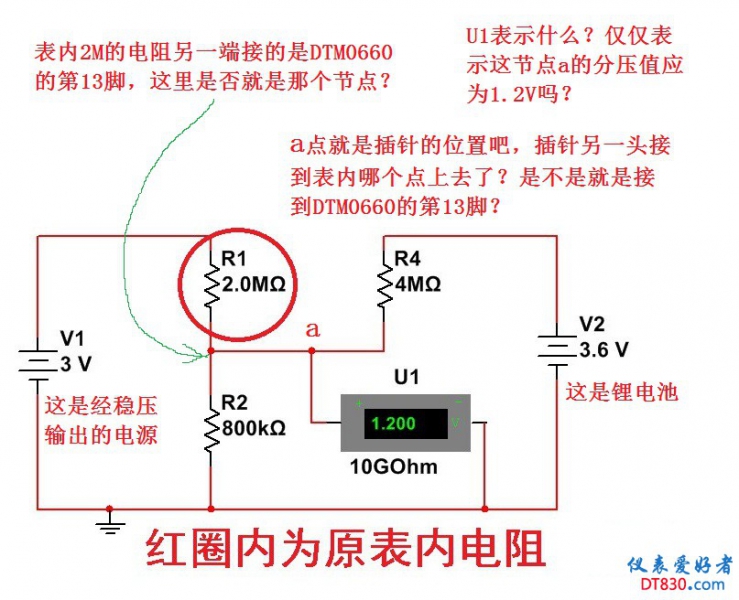

13脚就是这个点，焊到电阻上多好，不伤芯片引脚。不过你在表内接电阻就不能再用5号电池了，不然它就报警。U1是仿真时换不同的电阻和V2电压看它是否1.2V，达到1.2V报警点，说明电阻和想要的报警电压就合适了。就像你标注的这张图，V1代表稳压后的电压，V2是锂电池。
最好不要串二极管（降低原稳压IC性能），如果你要3.3V报警可调换电阻让a点1.2V就可以。
3.3V时充电也可以，我的另一图就是刚开始打算3.3V报警的，结果忽略了U1内阻的影响，因为实际电路没有U1，降低到3V它也没报。后来因为手边没有合适的电阻，就改为3.6V了，正好测试手机也是不到3.6V报警，也就这么做了。
如果你不想再用5号电池，可焊下R1的2M电阻，这样不受V1电压影响更好调1.2V电压。

wgsd

wanwenhao1 发表于 2018-3-28 20:43
楼主好！

经过几天的权衡，感觉楼主改进的电池低电报警很值得借鉴，但没有完全懂楼主是怎么连接到表内的， ...

下面的图中部分全在电池盒内，a点通过一连线连接的针型插头与表内连接。你仔细看看前面的实物图片。

wanwenhao1

wgsd 发表于 2018-3-29 09:01
下面的图中部分全在电池盒内，a点通过一连线连接的针型插头与表内连接。你仔细看看前面的实物图片。
...

谢谢！

改表电池前，没有看到你的帖子，于是采用了14500锂电池的方案，所以做得很不完美。既然已经改了，就没有想以后再用普通电池，所以低电报警的电阻也就焊在了表内。

真有点遗憾。

wanwenhao1

wgsd 发表于 2018-3-28 22:34
13脚就是这个点，焊到电阻上多好，不伤芯片引脚。不过你在表内接电阻就不能再用5号电池了，不然它就报警 ...

我是直接用经稳压器稳定后的电压作采样的，采纳了你说的3V以下的电压作为报警电压嫌偏低的意见，才将稳压器的输出电压调高到接近3.3V，让报警器在3.2V略多就报警。

wgsd

wanwenhao1 发表于 2018-3-29 10:19
我是直接用经稳压器稳定后的电压作采样的，采纳了你说的3V以下的电压作为报警电压嫌偏低的意见，才将稳压 ...

你这样做也很方便，一般来说电压下降3%（0.1V）不会有影响，比原表20%多的电压范围强太多了。
我感觉219的电阻档有点不合理的敏感，我稳压后电压不变的情况下，偶然发现正在监测电阻时，因时间长（观测稳定性），结果表自动关机，我再按任一键唤醒，电阻值却变了几个字，但把档位开关再关机后接着开机，电阻值重回正常。
也就是说，自动关机电路参入工作，也会影响表内的实际工作电压，继而影响了测试值。

718005845

好想法  学习下

718005845

不错不错  学习了  有空也改下

老李爱维修

可惜空间太小了，要是直接18650电池加稳压才巴适。
