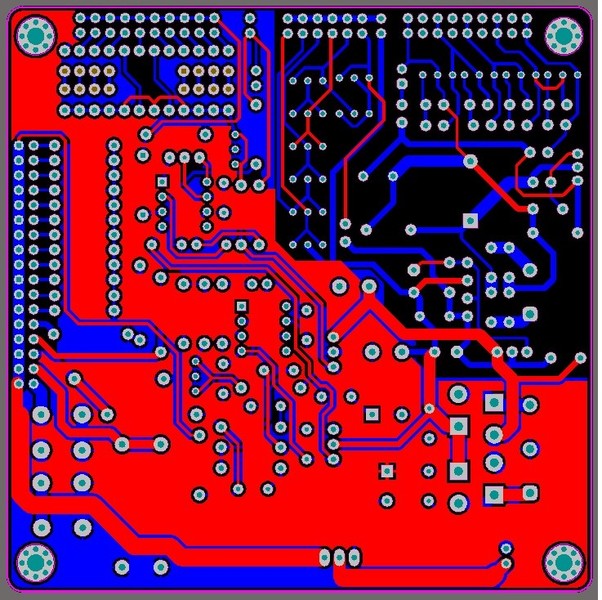

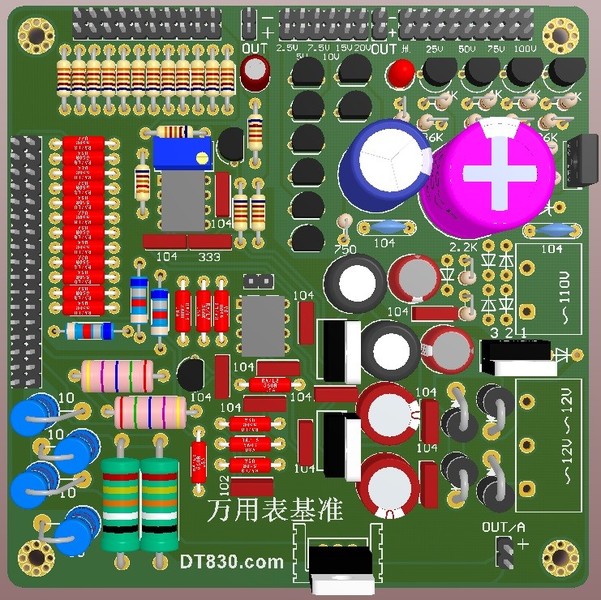

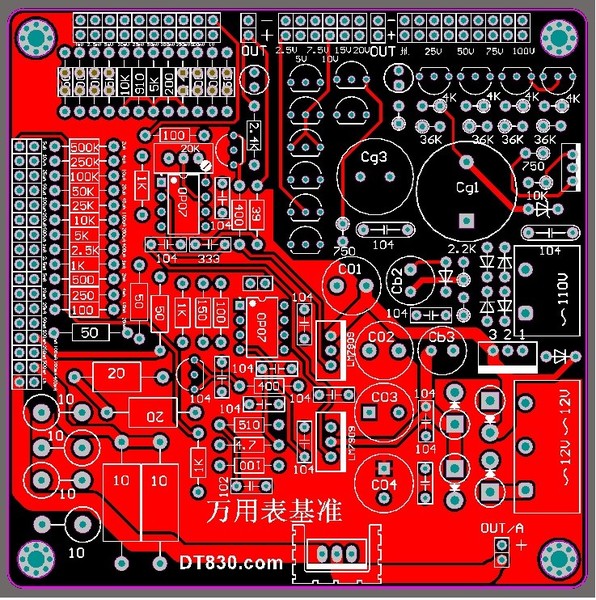

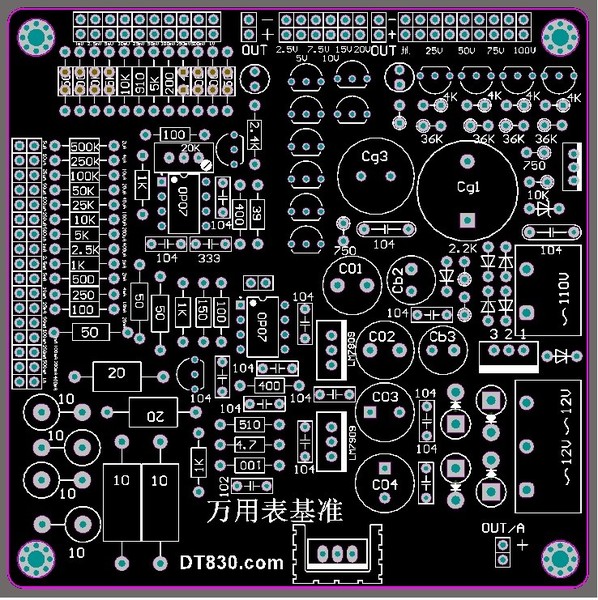

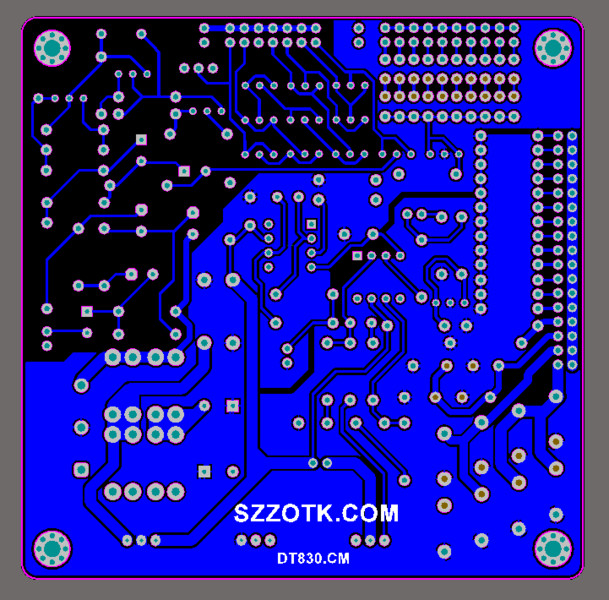

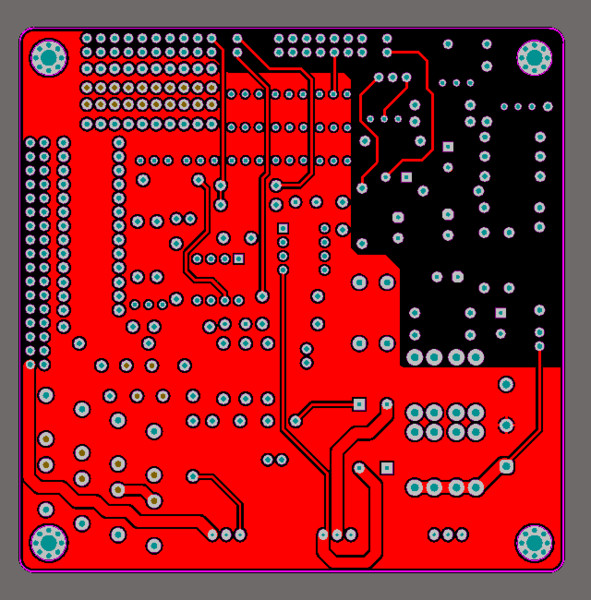

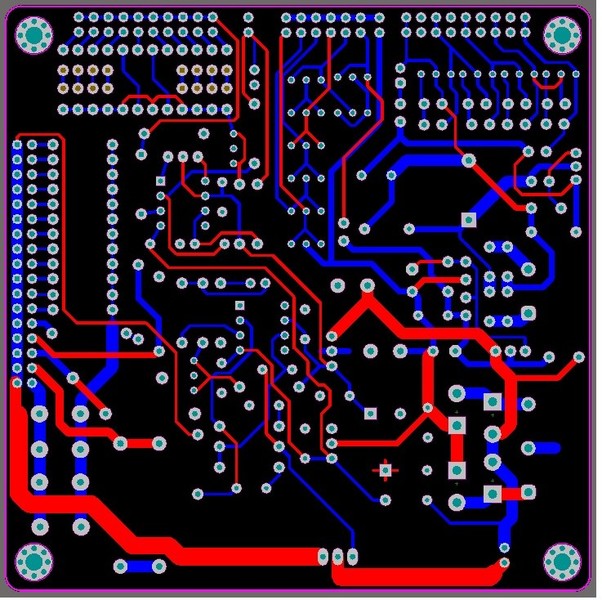

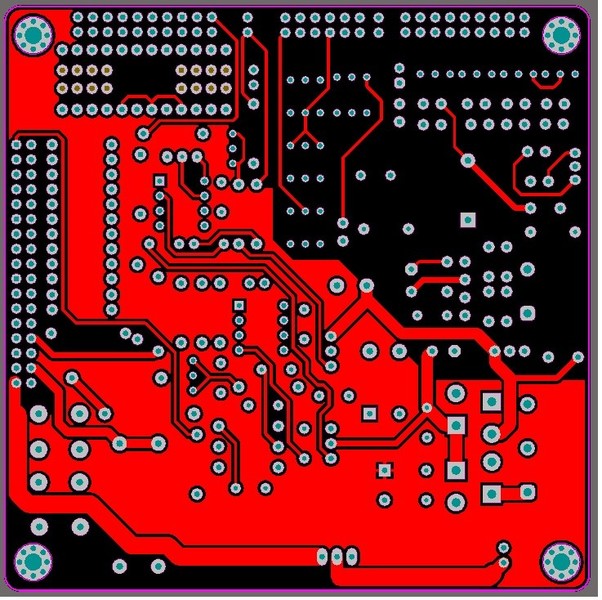

论坛电压电流基准套件PCB

zlmimg · 发表于 2019-1-16 12:00:37

wgsd 发表于 2019-1-16 10:26

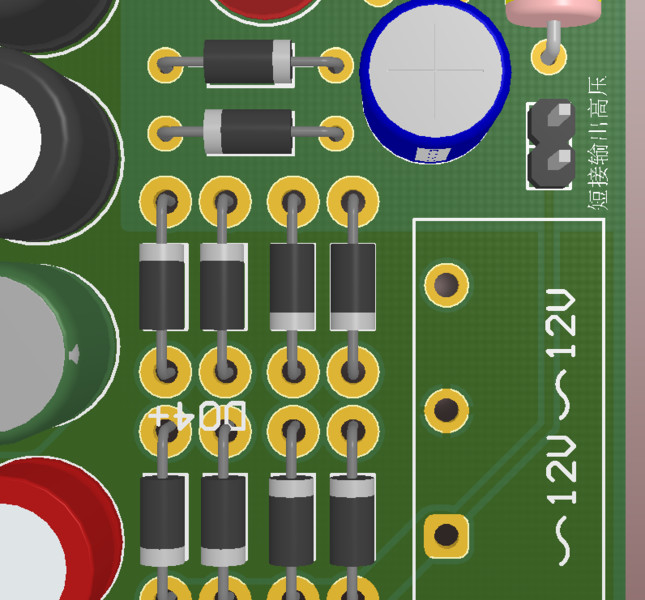

整流二极管4001两只并连成本比540*怎样。

二极管最好不要并联使用，因为压降不能保证一样

43545 · 发表于 2019-1-16 12:27:55

wgsd 发表于 2019-1-16 10:26
整流二极管4001两只并连成本比540*怎样。

那个1A的整流部分就用 1n5408 不贵，其它的可以是1N4007 或1N4007

wgsd · 发表于 2019-1-16 23:46:16

zlmimg 发表于 2019-1-16 12:00
二极管最好不要并联使用，因为压降不能保证一样

开关电源大电流基本上是并连。功放大功率更得并连，但为了各管的功率尽量平衡，基本上都串连个零点几欧的电阻。整流二极管就没必要了，无非功率分配的不是完全一样。

wgsd · 发表于 2019-1-16 23:51:48

本帖最后由 wgsd 于 2019-1-17 09:20 编辑

错了，另来吧。昨天让我删了，现再发上参考一下。

43545 · 发表于 2019-1-17 06:09:30

wgsd 发表于 2019-1-16 23:51
错了，另来吧。

好的，另来吧

巍巍兴安 · 发表于 2019-1-17 06:34:43

几易方案，运筹多日，用心之作！

wgsd · 发表于 2019-1-17 10:27:31

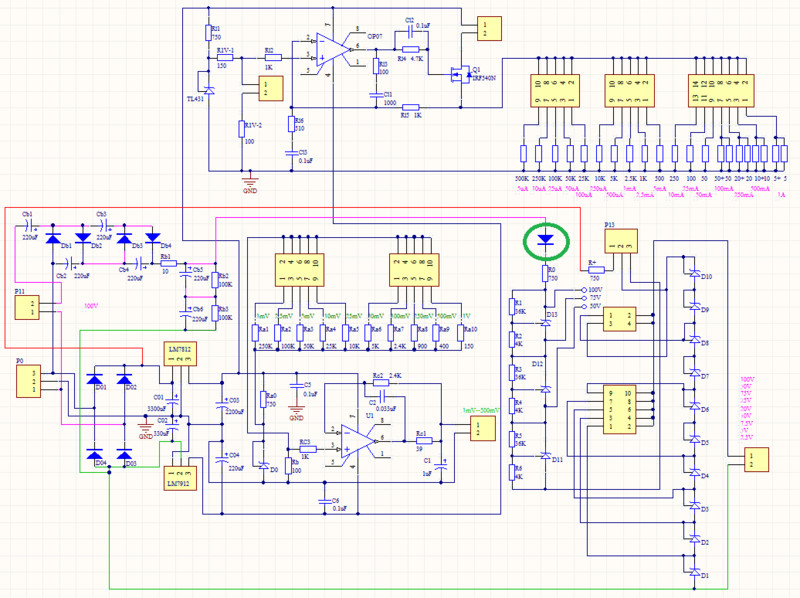

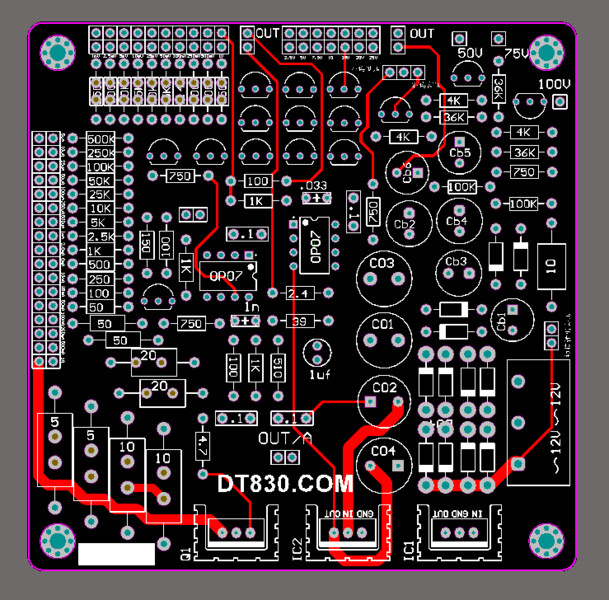

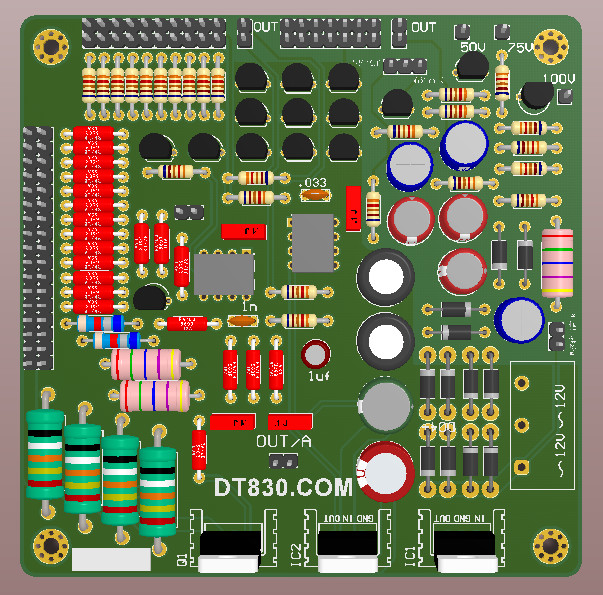

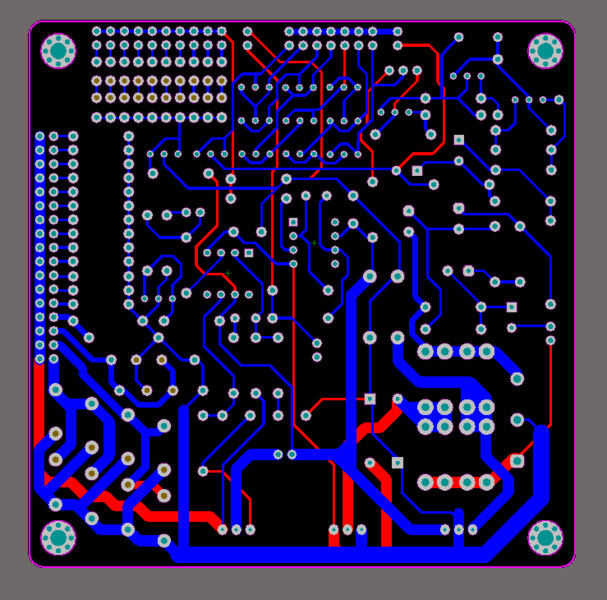

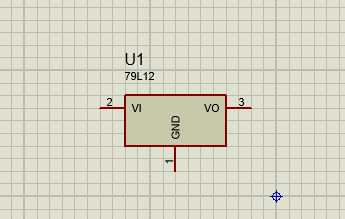

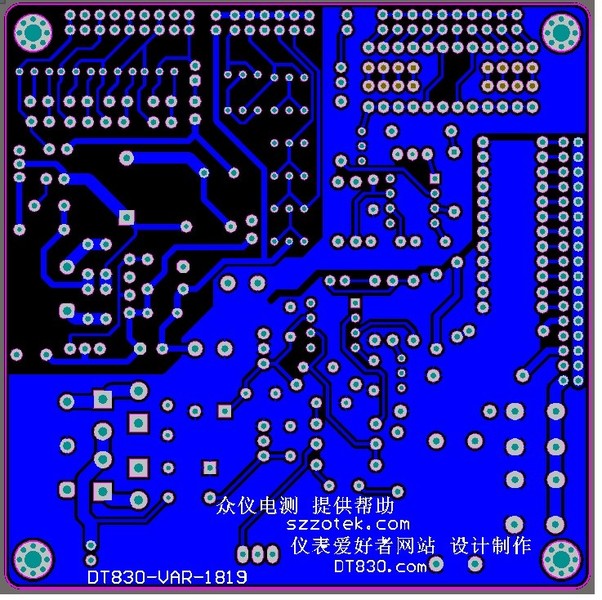

这个你现参考一下

wgsd · 发表于 2019-1-17 14:46:50

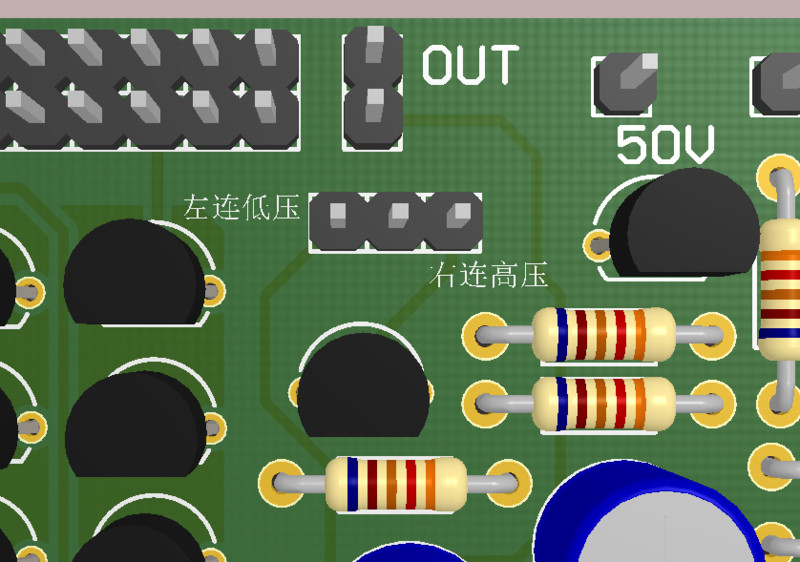

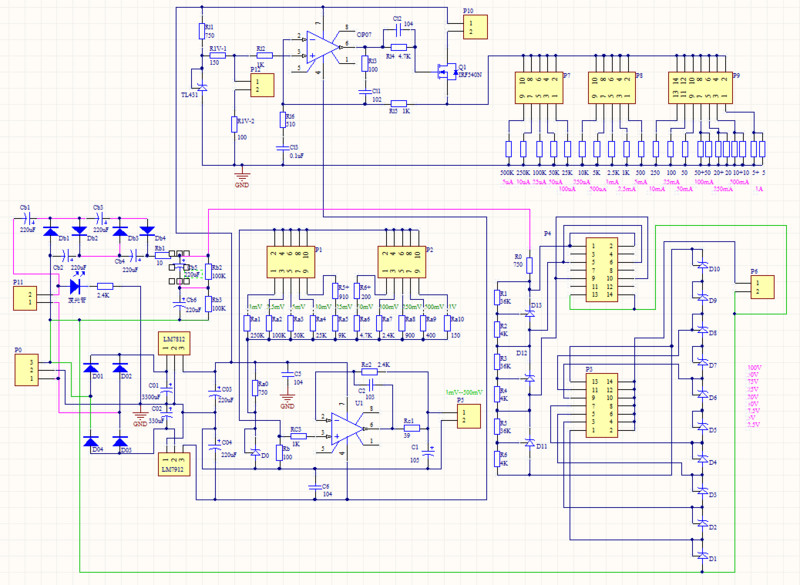

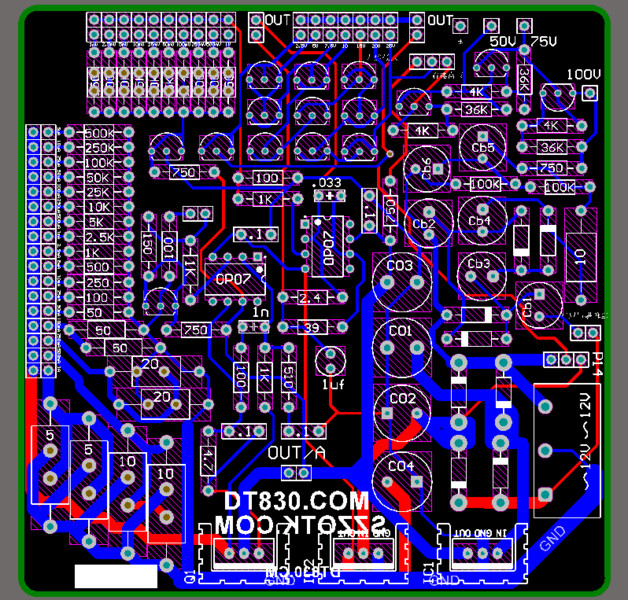

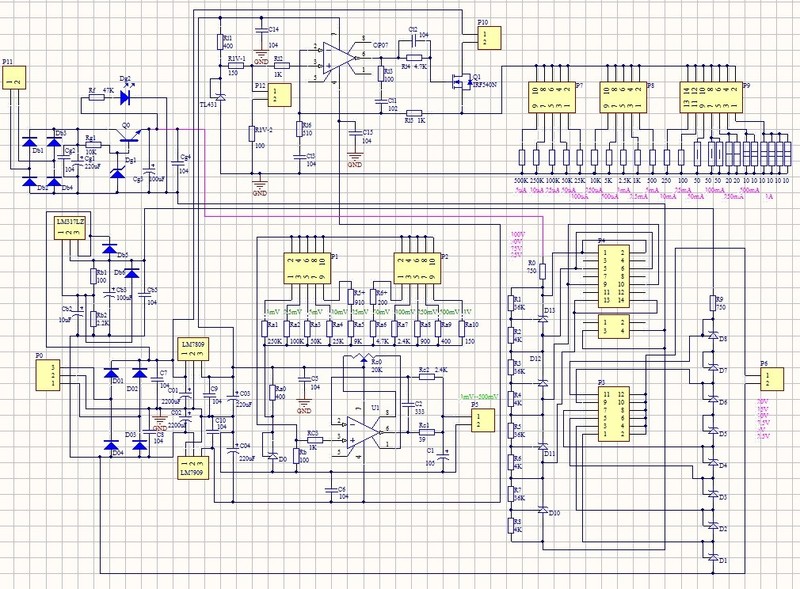

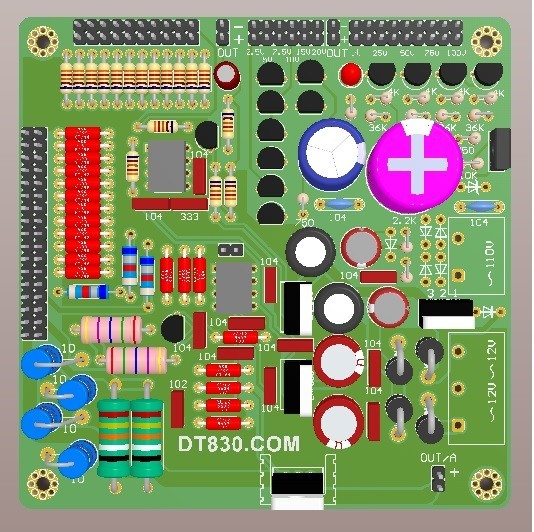

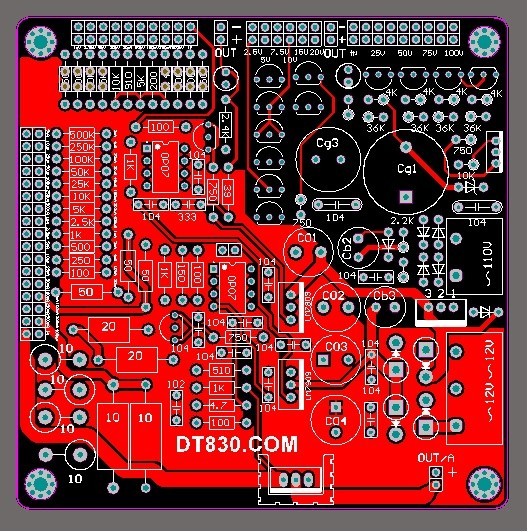

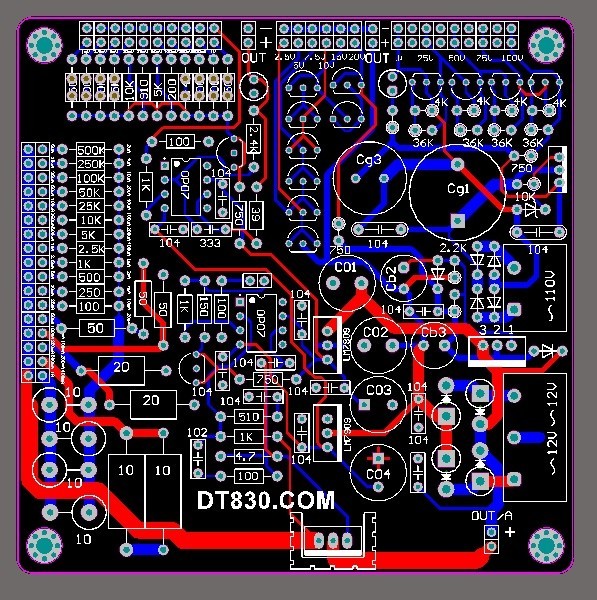

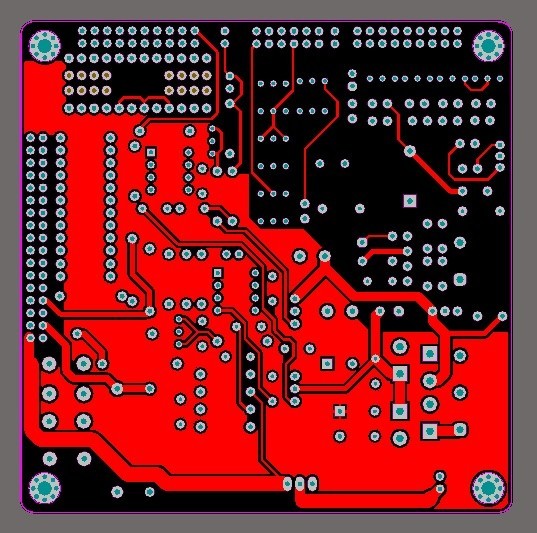

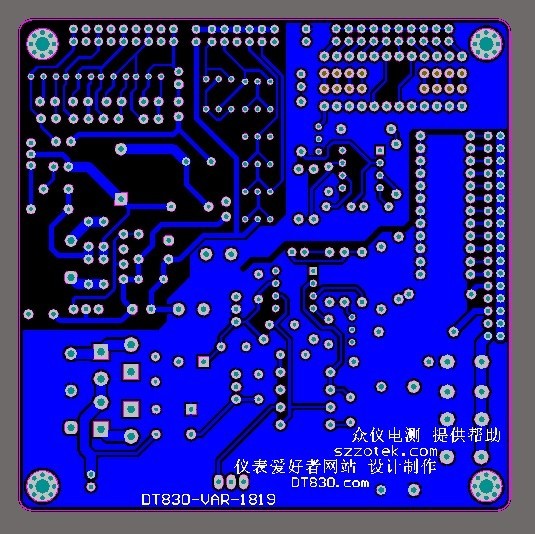

这是改完的图，预防在切换到高压后，而高压短路又没连接时，有交流进入线路，加入防反二极管，只让正电进入。看看是否合理。

光速飞行 · 发表于 2019-1-17 15:24:33

本帖最后由光速飞行于 2019-1-17 15:55 编辑

对了就好，网不太好上

wgsd · 发表于 2019-1-18 08:47:55

本帖最后由 wgsd 于 2019-1-18 08:56 编辑

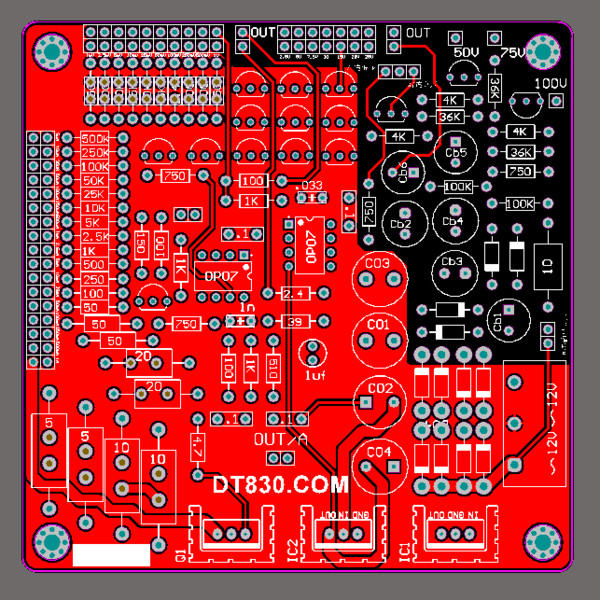

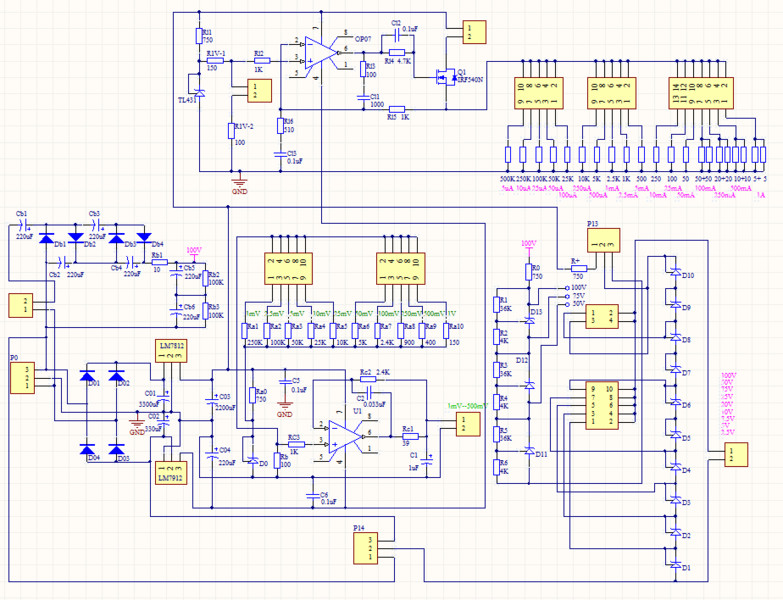

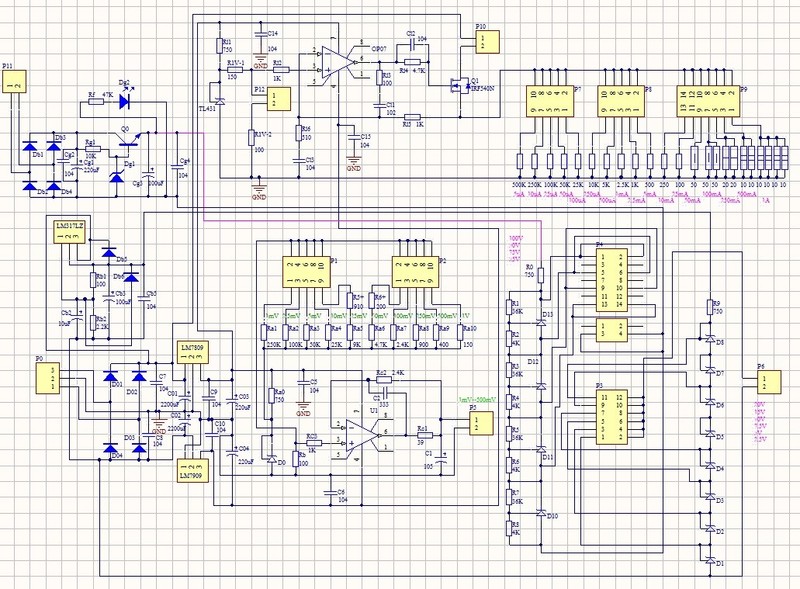

线路图看看有问题没。
