论坛电压电流基准套件PCB

wgsd · 发表于 2019-1-24 18:32:12

43545 发表于 2019-1-24 18:00
要是已经用了317布置PCB板，就算了。后面的滤波电容还是一样的体积。

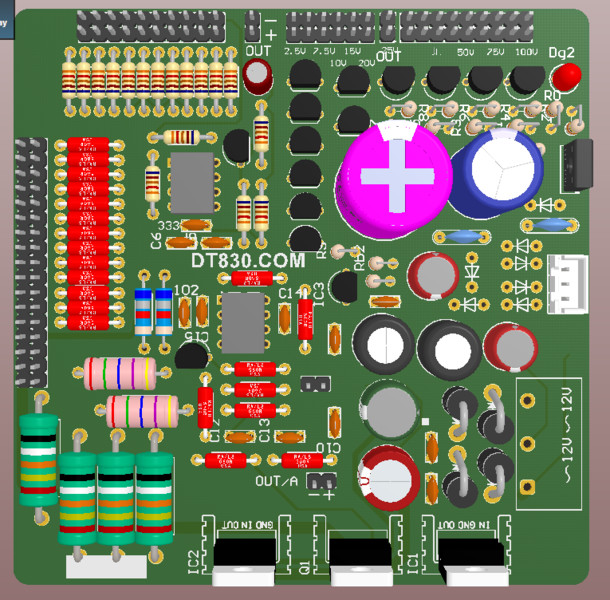

摆了下位置，还没走线，电阻等立起来了，已摆下，可以按想象的改动。另外直流短路跳线还要吗？

43545 · 发表于 2019-1-24 18:38:22

wgsd 发表于 2019-1-24 18:32
摆了下位置，还没走线，电阻等立起来了，已摆下，可以按想象的改动。另外直流短路跳线还要吗？

...

要的，直流短路跳线

wgsd · 发表于 2019-1-25 14:02:17

43545 发表于 2019-1-24 18:38
要的，直流短路跳线

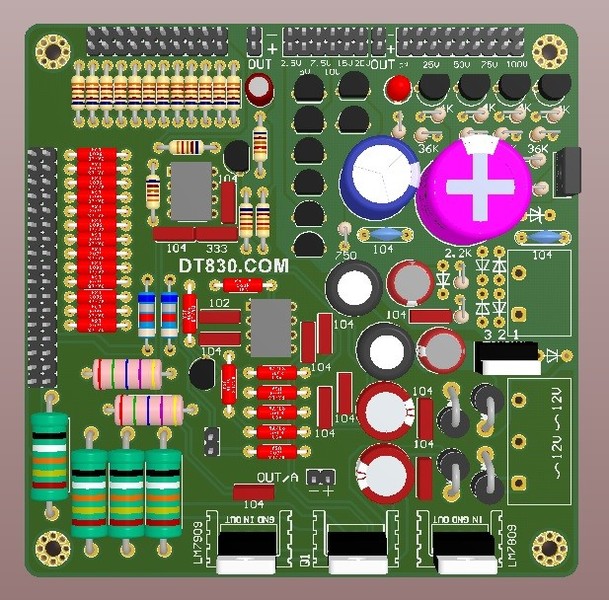

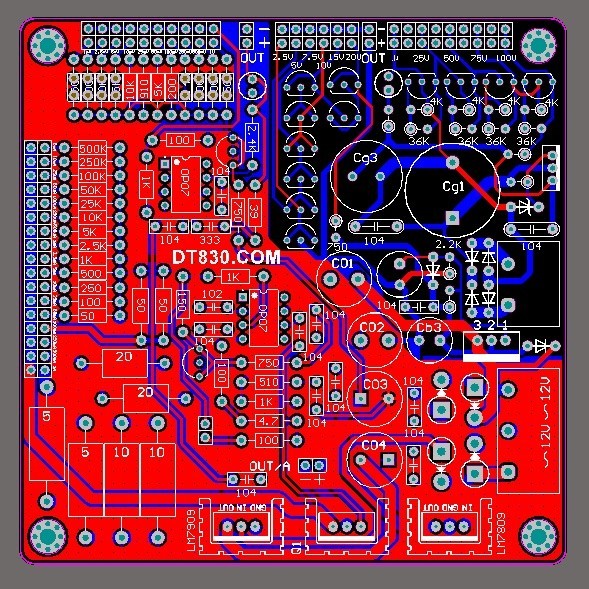

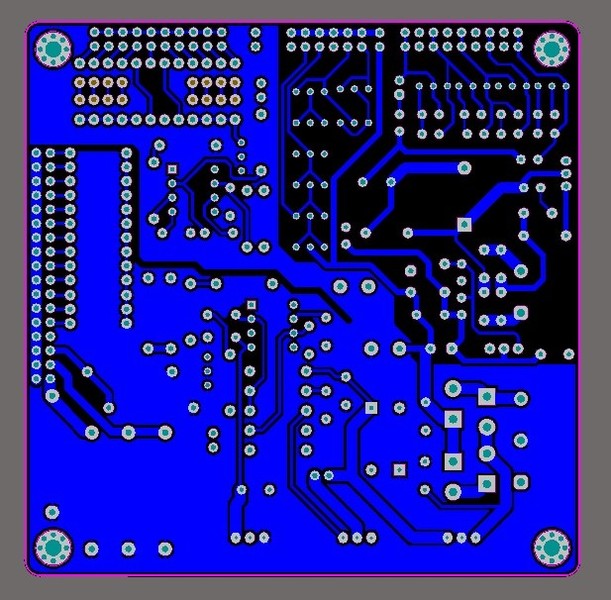

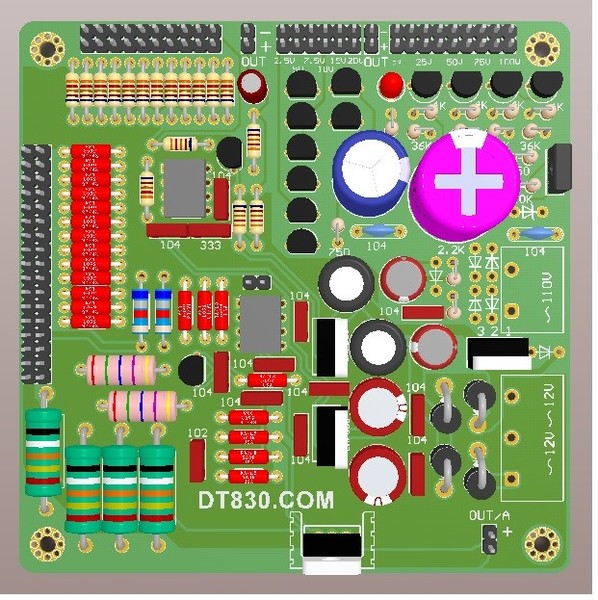

现已这样，看看有改动的和错误吗？之后改个不用LM317，用LM7824的，供选择。

43545 · 发表于 2019-1-25 16:24:13

wgsd 发表于 2019-1-25 14:02
现已这样，看看有改动的和错误吗？之后改个不用LM317，用LM7824的，供选择。

那个0.033uf电容，是用低损耗的CBB类电容，严则上不能用瓷片

不用7824方案，已经能摆得下了，317方案可以输入15V交流。 9V至15V交流，电压更宽。

104电容其实除了电源那种外，其它都是用CBB的。

wgsd · 发表于 2019-1-26 10:25:54

43545 发表于 2019-1-25 16:24
那个0.033uf电容，是用低损耗的CBB类电容，严则上不能用瓷片

不用7824方案，已经能摆得下了，317方案可以 ...

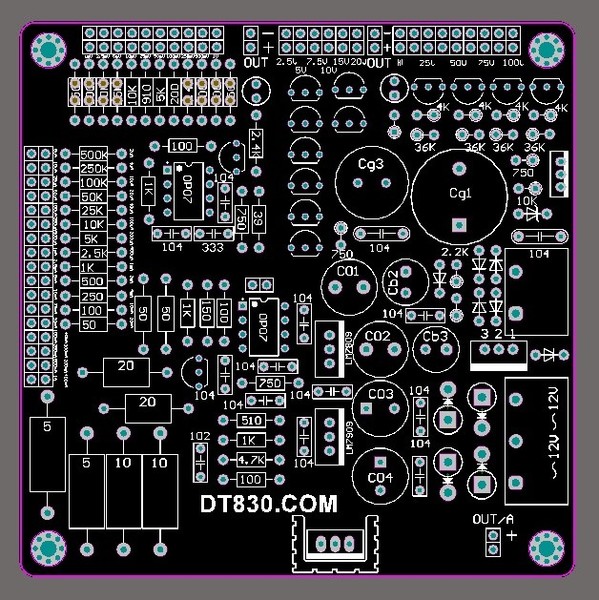

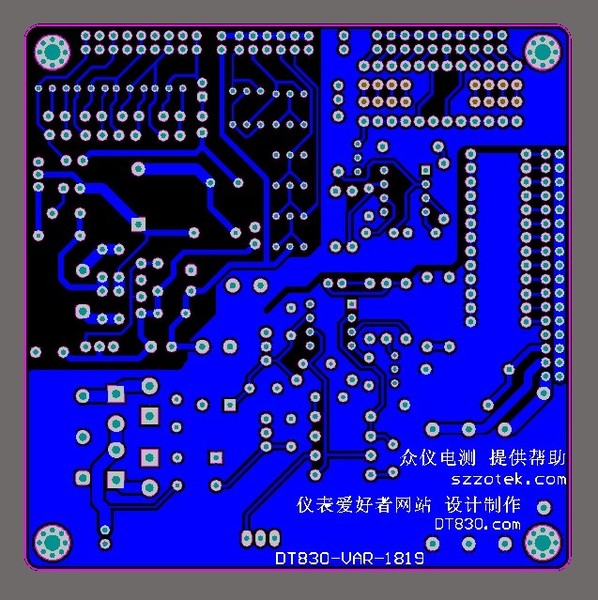

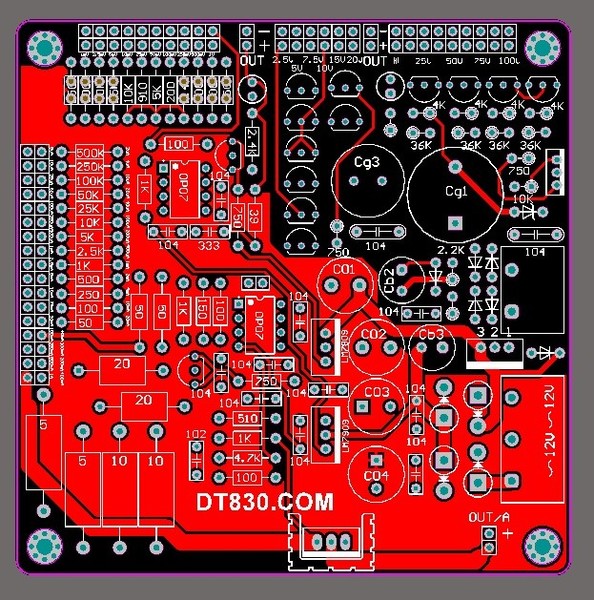

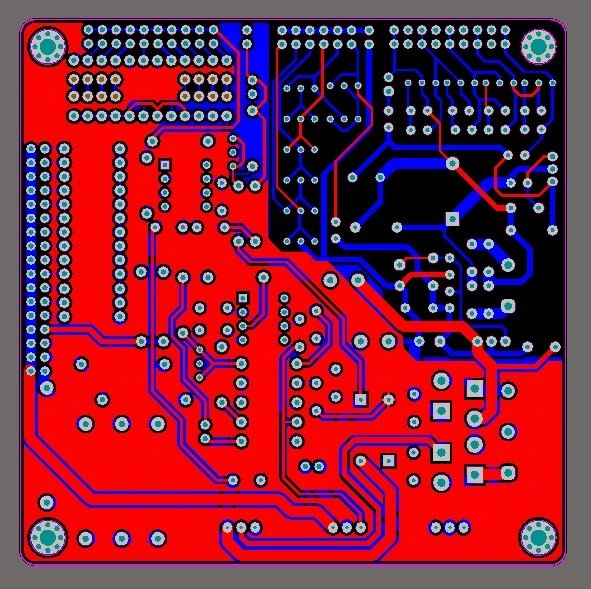

改了0.033电容，图片做好了后，想想，电容都改5mm脚距了，便于不同选择好安装。

ylA1.rar (2.57 MB, 下载次数: 11)

43545 · 发表于 2019-1-26 10:30:56

wgsd 发表于 2019-1-26 10:25
改了0.033电容，图片做好了后，想想，电容都改5mm脚距了，便于不同选择好安装。

...

恩，有道理，我在做试验，精密电阻众仪寄来了。
微信中发了视频，1A大电流的。

这回只有一个文件下载么，上次是两个？

wgsd · 发表于 2019-1-26 10:43:28

本帖最后由 wgsd 于 2019-1-26 10:45 编辑

43545 发表于 2019-1-26 10:30
恩，有道理，我在做试验，精密电阻众仪寄来了。
微信中发了视频，1A大电流的。

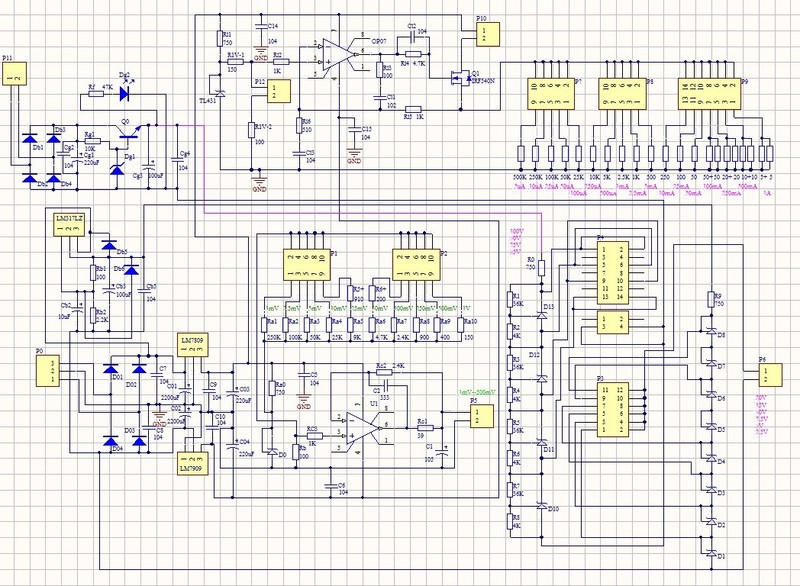

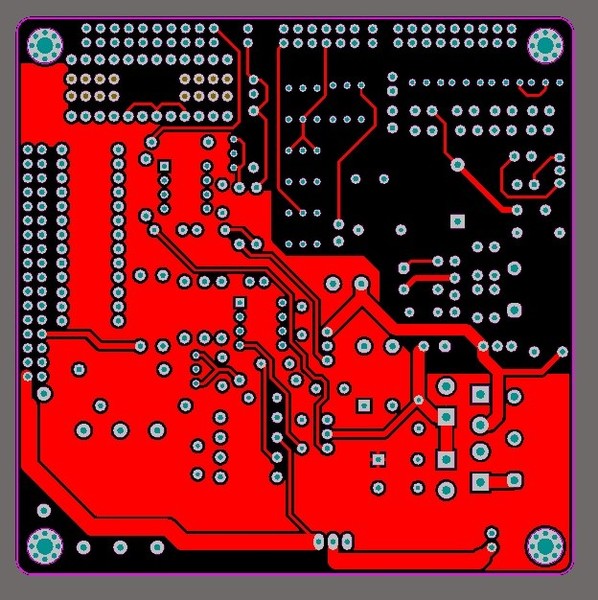

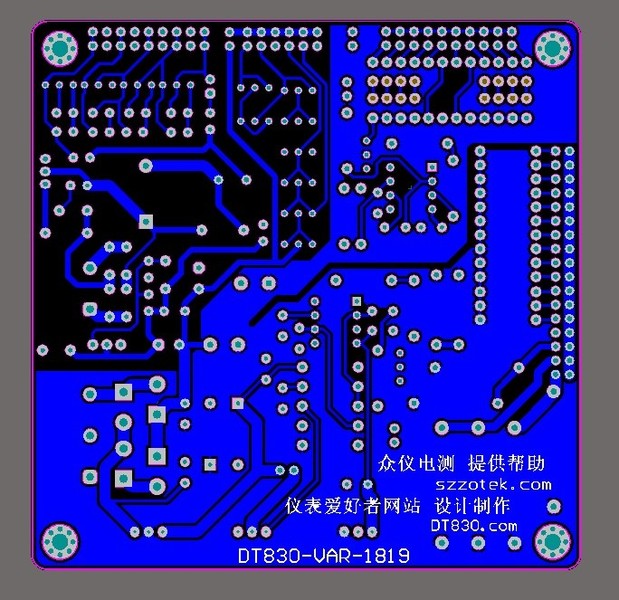

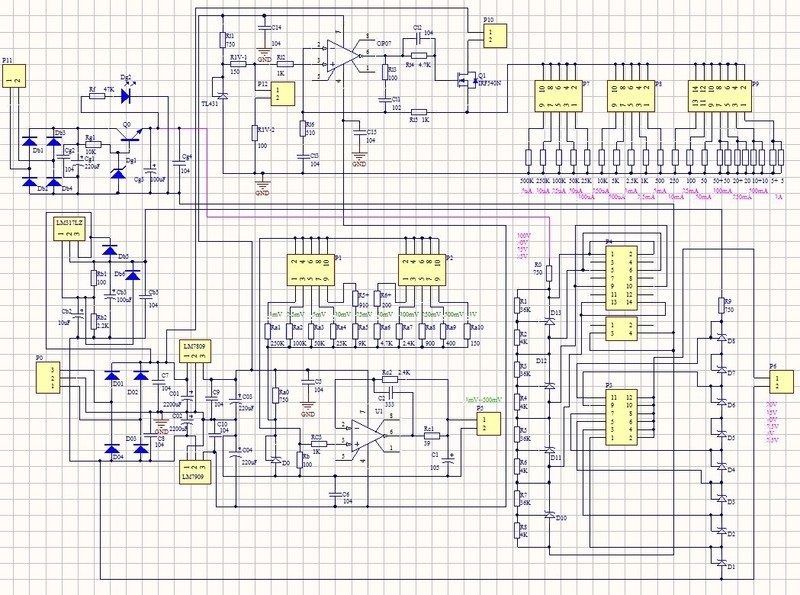

这个是PCB文件，上次有个电路图文件，做板时不要，你要我发。

YA2.rar (38.29 KB, 下载次数: 97)

43545 · 发表于 2019-1-26 11:02:45

wgsd 发表于 2019-1-26 10:43
这个是PCB文件，上次有个电路图文件，做板时不要，你要我发。

好的，谢了，原来是这样。不懂PCB板软件

wgsd · 发表于 2019-1-31 12:31:50

43545 发表于 2019-1-26 11:02
好的，谢了，原来是这样。不懂PCB板软件

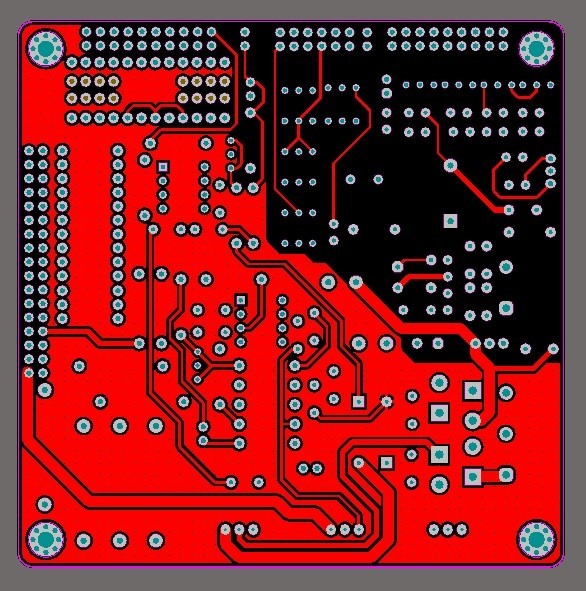

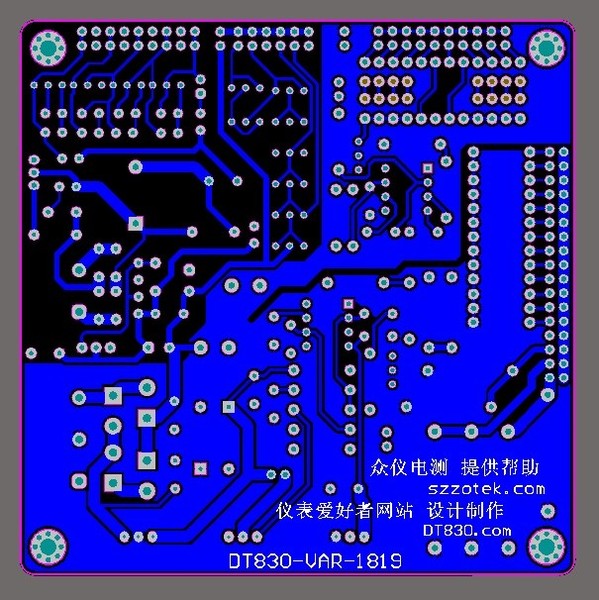

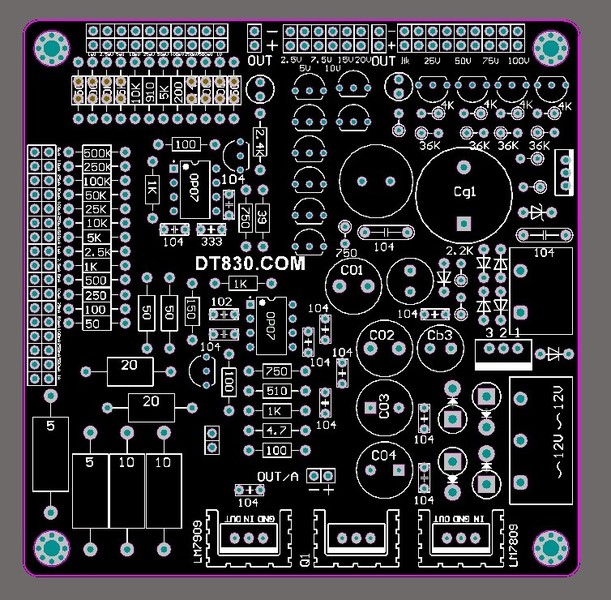

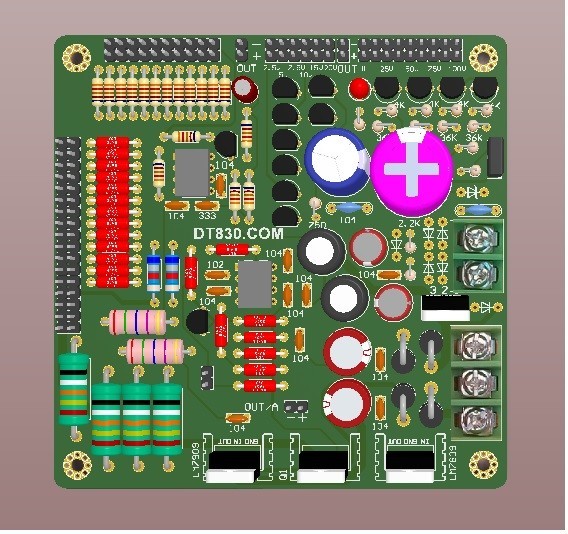

这两个摆布看那个可用。

wgsd · 发表于 2019-1-31 17:51:16

本帖最后由 wgsd 于 2019-1-31 17:54 编辑

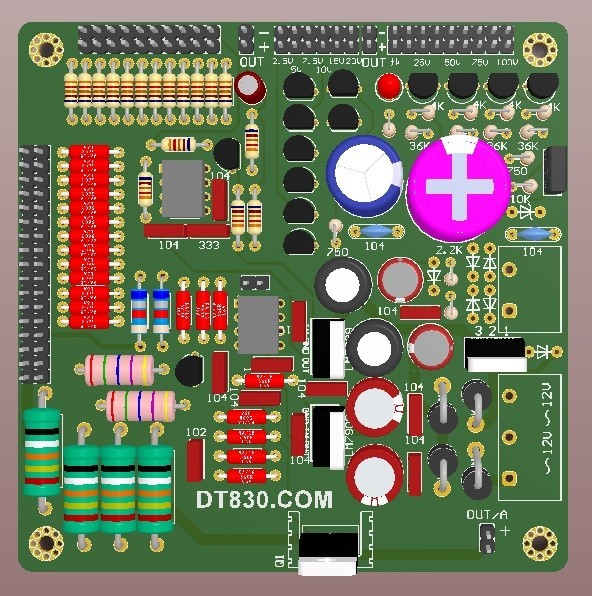

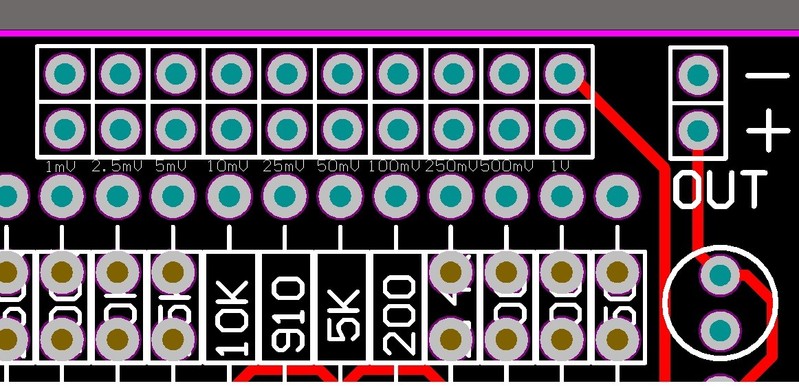

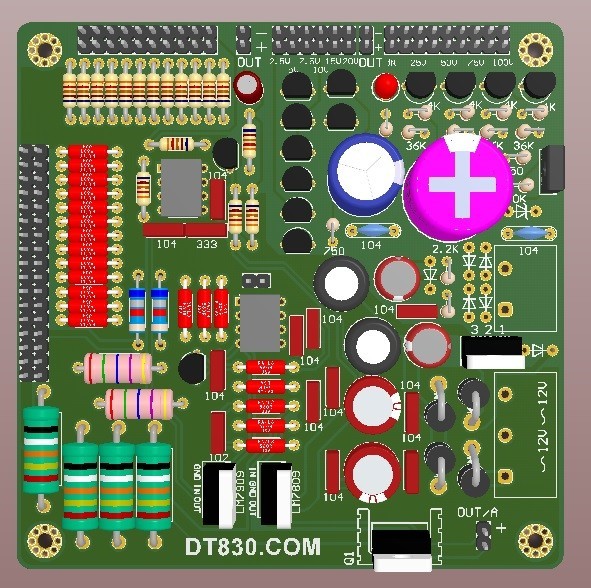

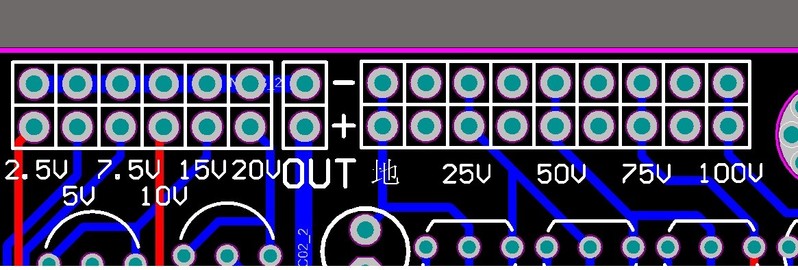

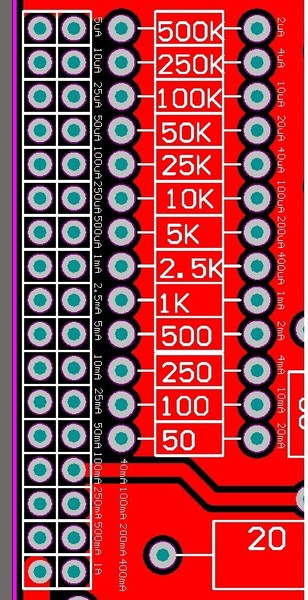

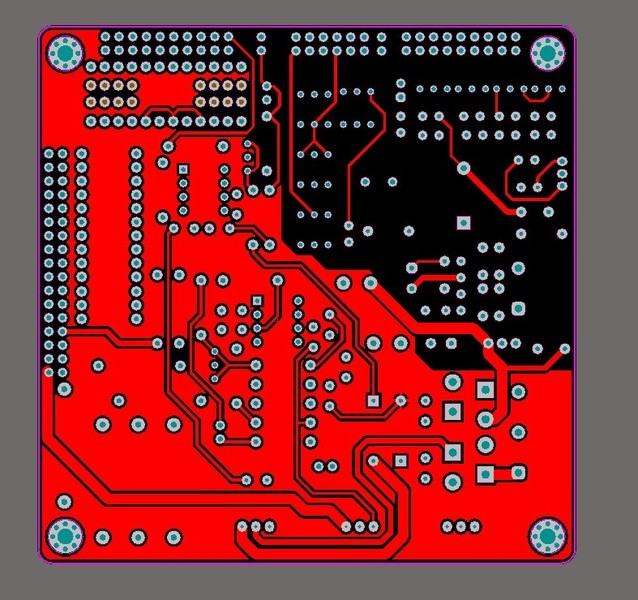

重新改的，上图。

yld1PCB.rar (2.55 MB, 下载次数: 15)

Yld1sch.rar (38.26 KB, 下载次数: 14)
