论坛电压电流基准套件PCB

43545

wgsd 发表于 2019-1-24 07:56
用78l24是否比317省两电阻两二极管和一个电容，因部件少了，稳定性会好些。 ...

7824我怕烧了，变压器双12V 空载时有14V 整流后接近40V，刚好是7824的最高电压。
而LM317的要求是，输入与输出差不大于37V，所以安全些。

你先用7824吧，布一下PCB板试试

wgsd

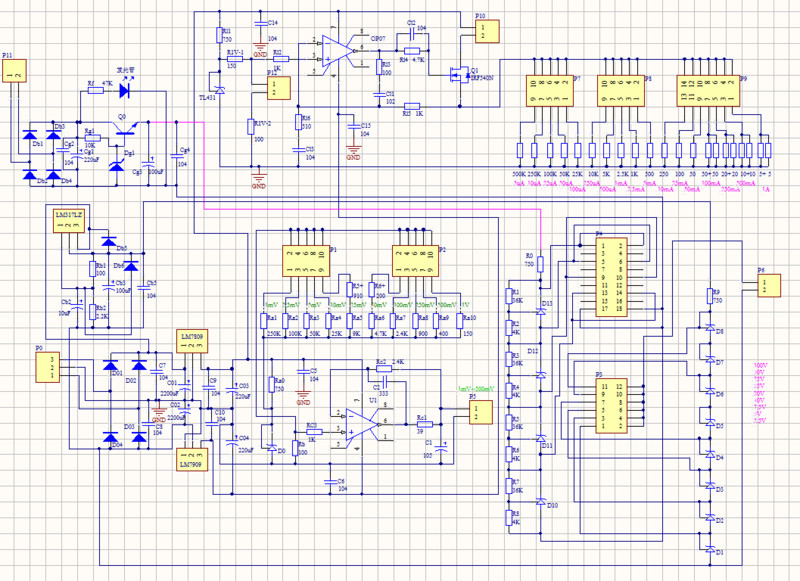

现在线路是这样的对吗。

人艰不拆

好像越来越复杂了啊

43545

wgsd 发表于 2019-1-24 08:56
现在线路是这样的对吗。

差不多了，发光二极管在110V稳压的后面，这个改一改
1. 增加15V档

2. 加上输入端，交直流短路跳线
3.发光二极管在110V稳压的后面
其它就没有了。

wgsd

43545 发表于 2019-1-24 10:25
差不多了，发光二极管在110V稳压的后面，这个改一改
1. 增加15V档

15V？原先有的了？
现在还不知能否放下，增加交直流跳线，即占地方又不安全，如跳线没打开，送入交流会烧后面器件的。为什么不直流直接从交流口输入，这样没安全隐患。

wgsd

是说发光管接在110V稳压输出端吗？好的。

43545

wgsd 发表于 2019-1-24 11:08
是说发光管接在110V稳压输出端吗？好的。

是的，就是那样，二极管占位置，你也可以处板子外面漂
或二极管底下可以有元器件，如电阻。这样就省地方了

wgsd

看到了，15V是旁边的标明数字没写。

43545

wgsd 发表于 2019-1-24 07:56
用78l24是否比317省两电阻两二极管和一个电容，因部件少了，稳定性会好些。 ...

7824已经测试了，用7824吧，不用317了，省空间了，7824上电46V没有烧
7824后面滤波电容 25V 220uf  8*12mm

43545

wgsd 发表于 2019-1-24 11:16
看到了，15V是旁边的标明数字没写。

要是已经用了317布置PCB板，就算了。后面的滤波电容还是一样的体积。
