论坛电压电流基准套件PCB

wgsd · 发表于 2019-1-18 08:57:44

C2应是333.

wgsd · 发表于 2019-1-18 12:59:59

43545 发表于 2019-1-17 06:09
好的，另来吧

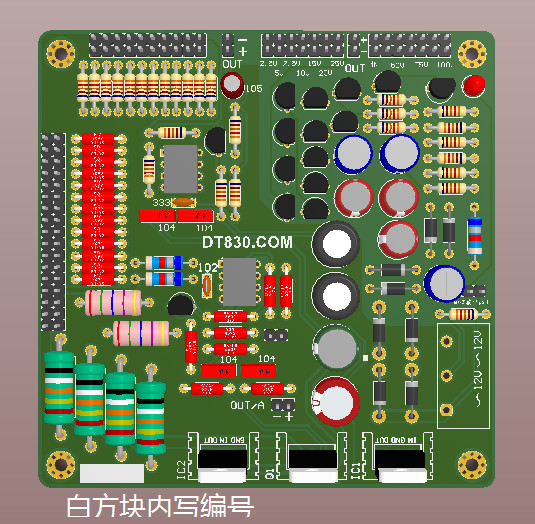

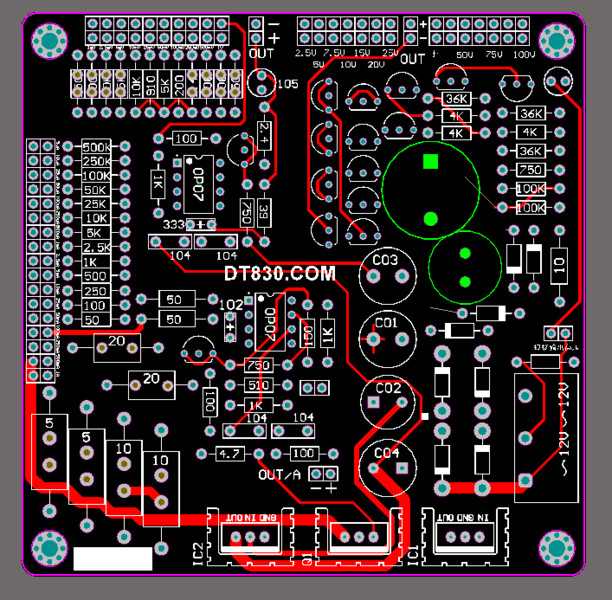

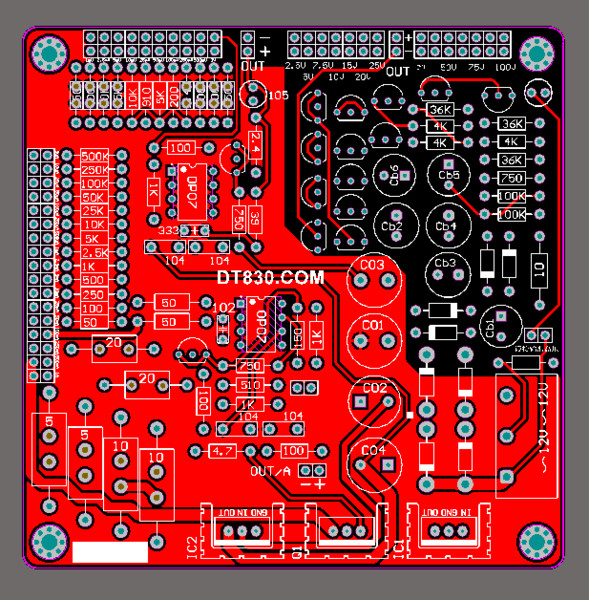

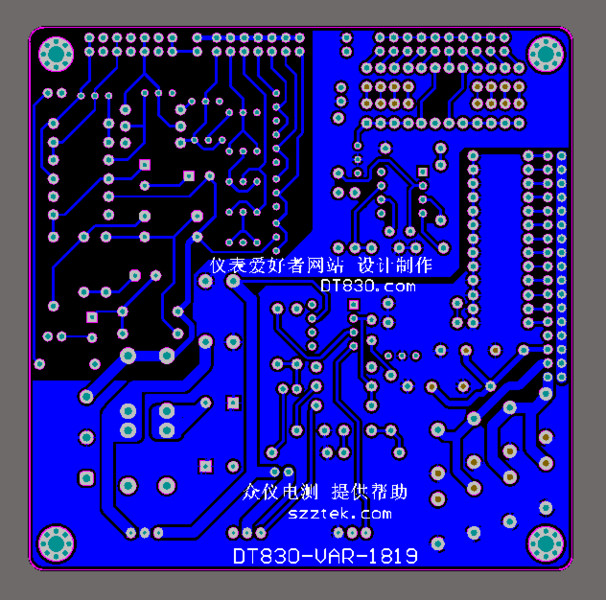

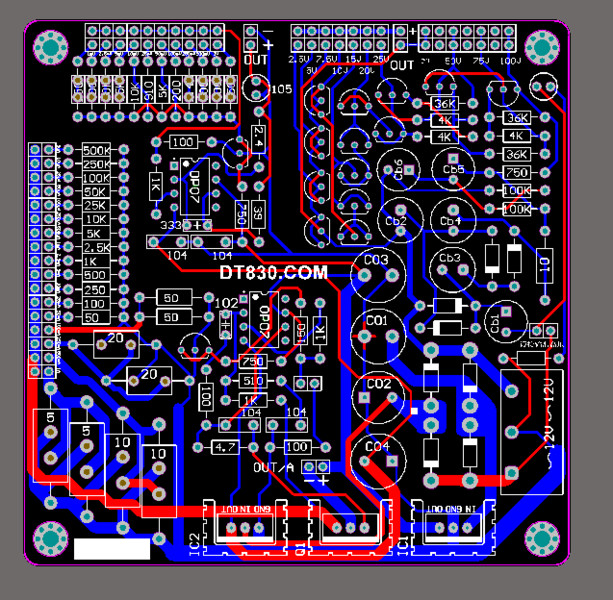

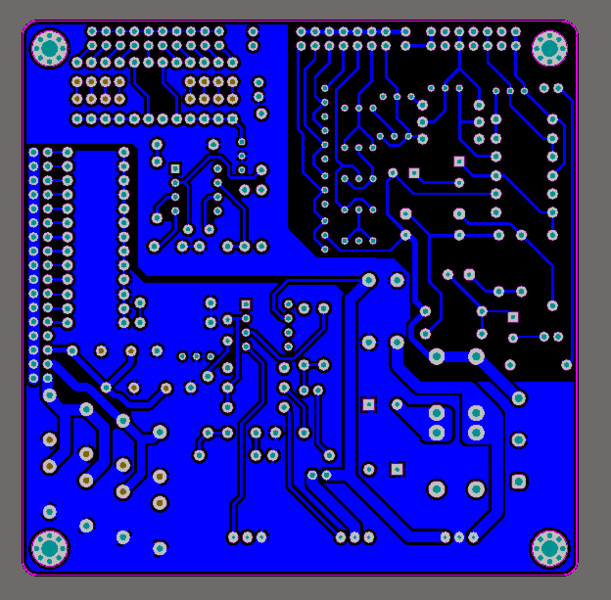

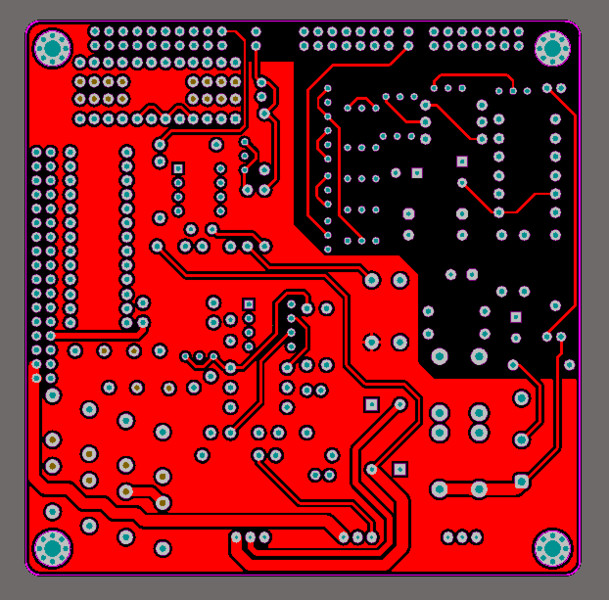

线路图可以吗，PCB改这样了。

wgsd · 发表于 2019-1-18 15:52:59

yl11pcb.rar (1.67 MB, 下载次数: 183)

Y11sch.rar (34.41 KB, 下载次数: 109)

43545 · 发表于 2019-1-23 19:36:33

wgsd 发表于 2019-1-18 15:52

需要改PCB的需求如下：

1. 在PCB上增加一个2P的插头，用来输入110V交流电

2.修改 25V至100V基准如下

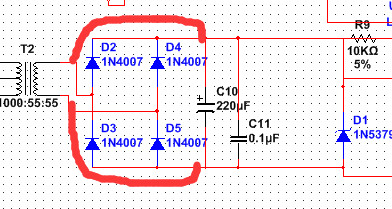

加入桥式整流与稳压
200V 220uf 电容大小 18*40
160V 100UF 13*21/13*25mm

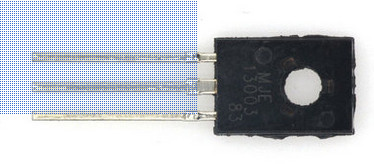

三极管MJE13003 E13003 TO-126 在稳压110V端，加上发光二极管指示灯
基准共分为4档
电阻可以立着

2.修改 2.5V至20V基准如下
输出跳线
2.5V 5V 7.5V 10V 15V 20V
如果能把8个档都跳到PCB板上跳线最好，PCB摆不下，就用这几个档，但是为他们在PCB板上漂点，测试点。
因为这几档很固定，让大家直接测。
电源接到双电源那

最后，所有的输入电源端，都可以加入交直流输入功能，用跳线短路桥

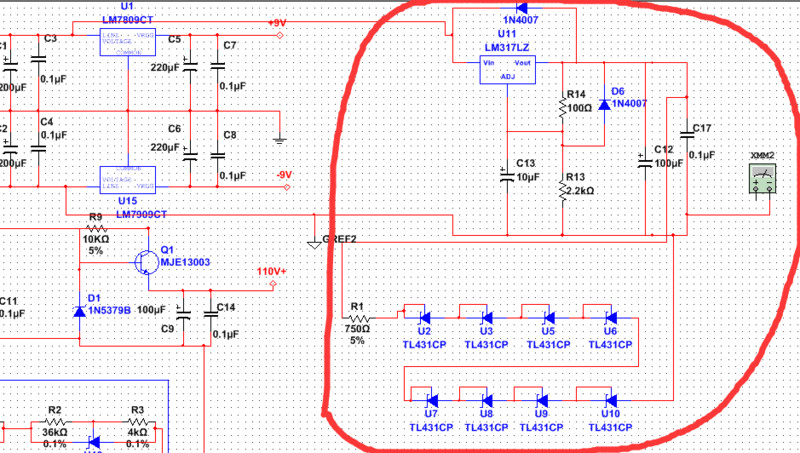

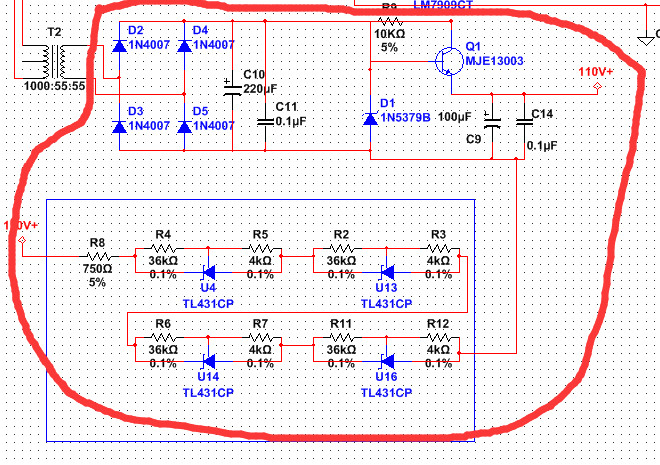

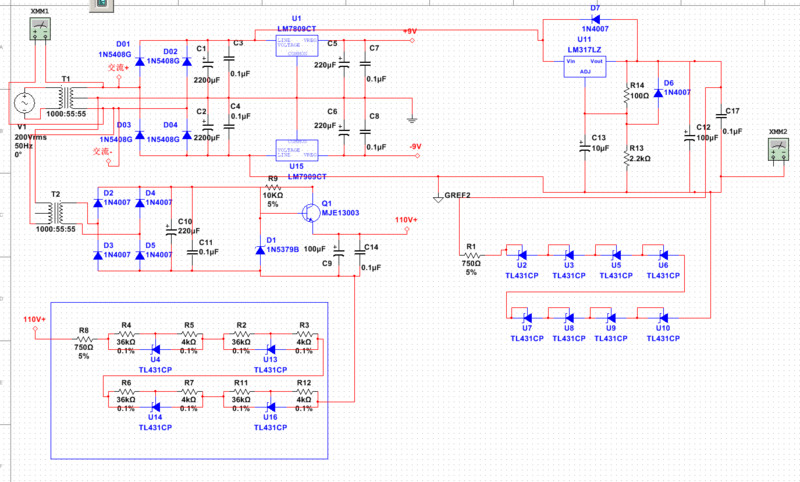

如下图

整个图，这样做的目的是可以用变压器升压供110V电

wgsd · 发表于 2019-1-23 21:15:52

43545 发表于 2019-1-23 19:36
需要改PCB的需求如下：

1. 在PCB上增加一个2P的插头，用来输入110V交流电

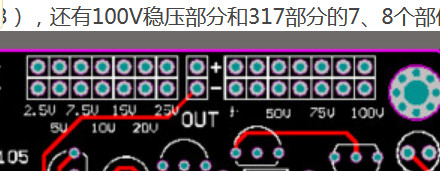

可能摆不下，看看加上两个电容的图（16、13），还有100V稳压部分和317部分的7、8个部件。明天我挤挤看，可能性很小。

wgsd · 发表于 2019-1-23 22:05:02

c11、c14两个0.1uF的高压电容体积挺大吧。

43545 · 发表于 2019-1-23 22:27:14

wgsd 发表于 2019-1-23 21:15
可能摆不下，看看加上两个电容的图（16、13），还有100V稳压部分和317部分的7、8个部件。明天我挤挤看， ...

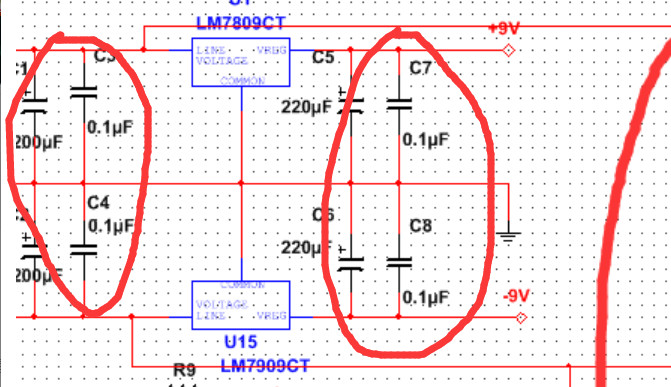

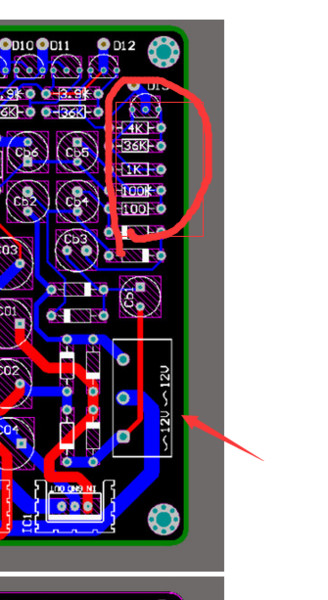

双电源那块改改，电源后面，我看PCB板接的是CBB 104 其实是瓷片

一端，滤波电容是16V/220uF 体积6.3*11.5 两个

别一端是 25V/2200uF 体积13*21 两个

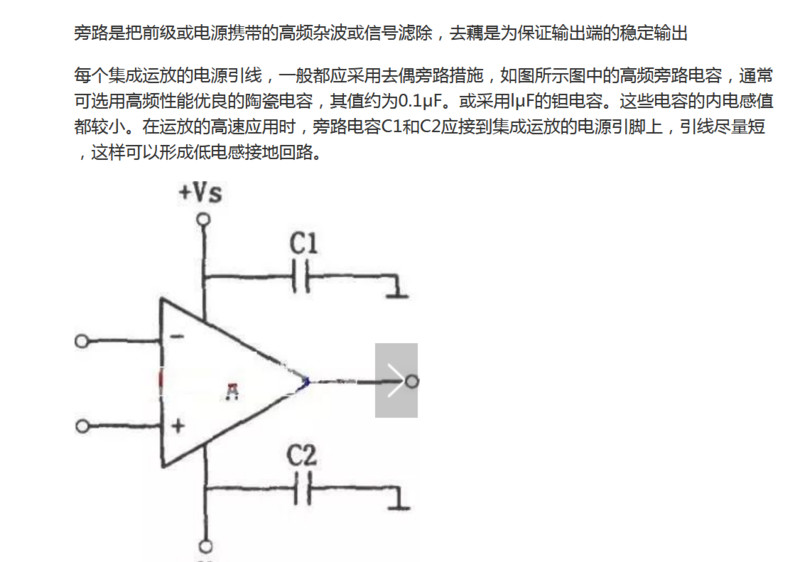

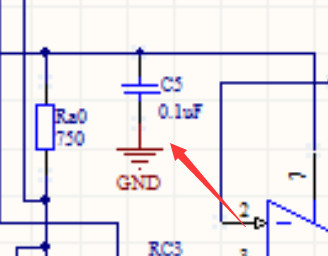

看下图，就是上面提到的104电容，这种电容是加上滤波电解电容上，7809前后都得加，旁路用的。
然后，运放上也得加的。

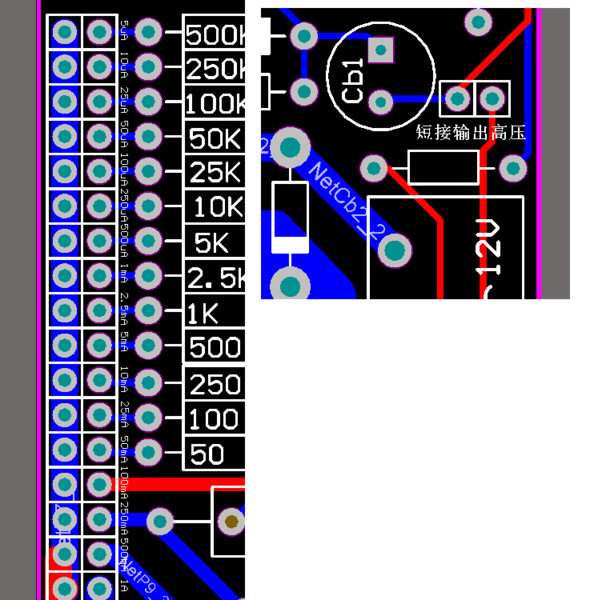

如果位置不够，把那个电流基准的1V两电阻去掉。

同时非精密器件，可以立着放。

43545 · 发表于 2019-1-23 22:36:25

wgsd 发表于 2019-1-23 22:05
c11、c14两个0.1uF的高压电容体积挺大吧。

应该不大，淘宝可以查一下，太大的话就不要这两电容。
我查的是 P=8、10mm
https://item.taobao.com/item.htm?id=19484577266&ali_refid=a3_430585_1006:1104662507:N:%E7%94%B5%E5%AE%B9+cbb+60:11adc5e5370009fcf0ed91ca00617c37&ali_trackid=1_11adc5e5370009fcf0ed91ca00617c37&spm=a230r.1.14.6#detail

43545 · 发表于 2019-1-24 05:48:37

wgsd 发表于 2019-1-23 22:05
c11、c14两个0.1uF的高压电容体积挺大吧。

还有一个方法是，C11,C14装在板子边上，只是脚焊在PCB板上，身子不占PCB板空间，倒向外面。

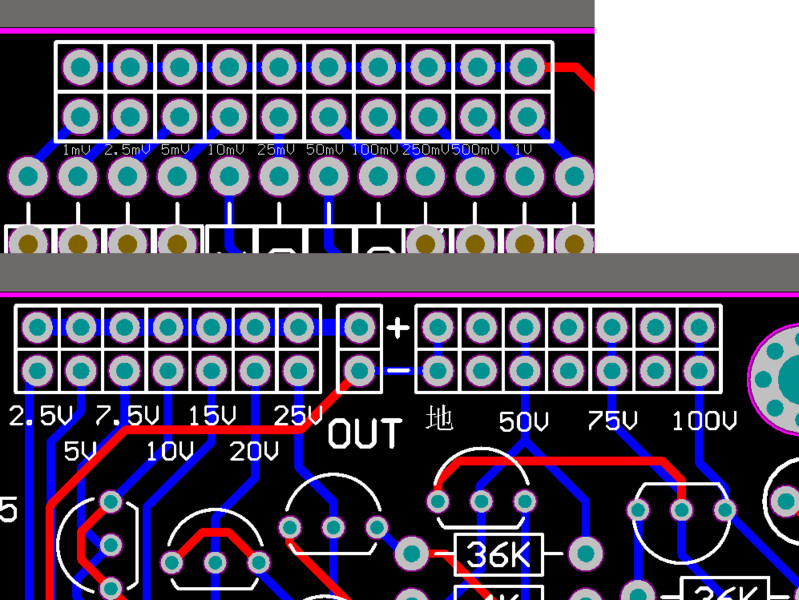

还有，2.5至 100V档只要用一排针，不用这种两排针
比如:
2.5 至 20V
测试公共端，2.5V,5V ....

测试时，表笔接到公共端，红表笔接到2.5V端，即可，
高压部分和这类似。


wgsd · 发表于 2019-1-24 07:56:54

43545 发表于 2019-1-24 05:48
还有一个方法是，C11,C14装在板子边上，只是脚焊在PCB板上，身子不占PCB板空间，倒向外面。

还有，2.5至 ...

用78l24是否比317省两电阻两二极管和一个电容，因部件少了，稳定性会好些。
