制作一台实用化的带毫欧档的7129四位半万用表
[复制链接]
hc061218
当前离线
积分
8835
hc061218
发表在 2019-7-31 21:47:27
来自手机
|
显示全部楼层
|
阅读模式
电子综合
综合类别:
DIY制作
综合电路分类:
仪器仪表
关键字:
带毫欧档的7129四位半万用表
之前用7106和洞洞板做过一个三位半的,第一次做没经验,最终能用,但不完美,也没做到实用化,使用极为不方便!
这次打算用7129做一个实用化的四位半表!
首先就是挑选元器件,为此,购买了1776精密排阻,从十几种几十个电容里挑选品质好的CBB电容,电阻采用0.1%精度低温漂金属膜电阻!电流档分压电阻没有合适的,只好把珍藏的RX70低温漂精密电阻用上了,有点大材小用了!

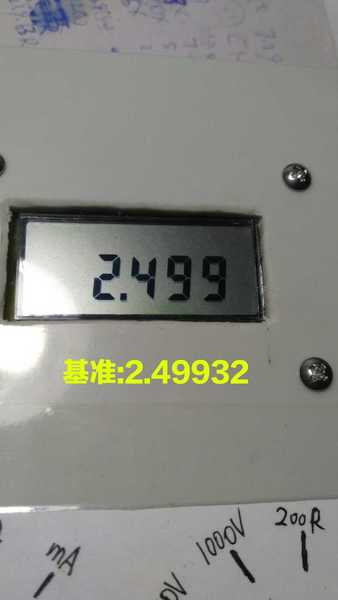

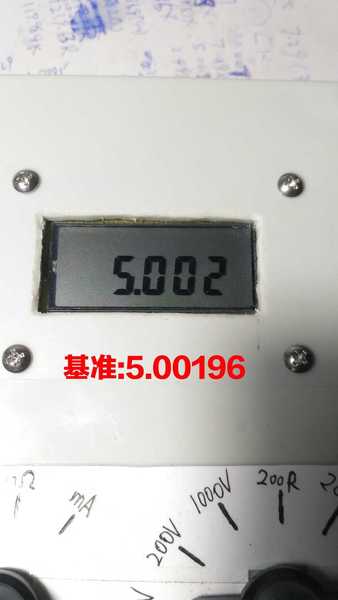

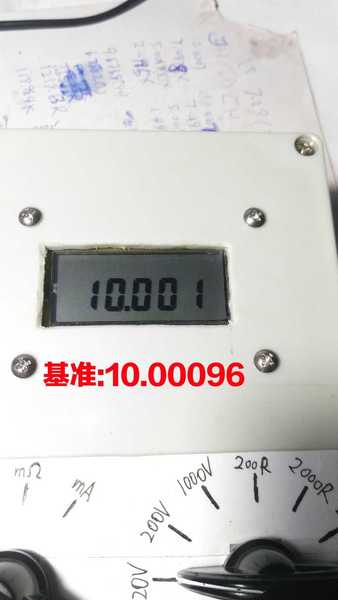

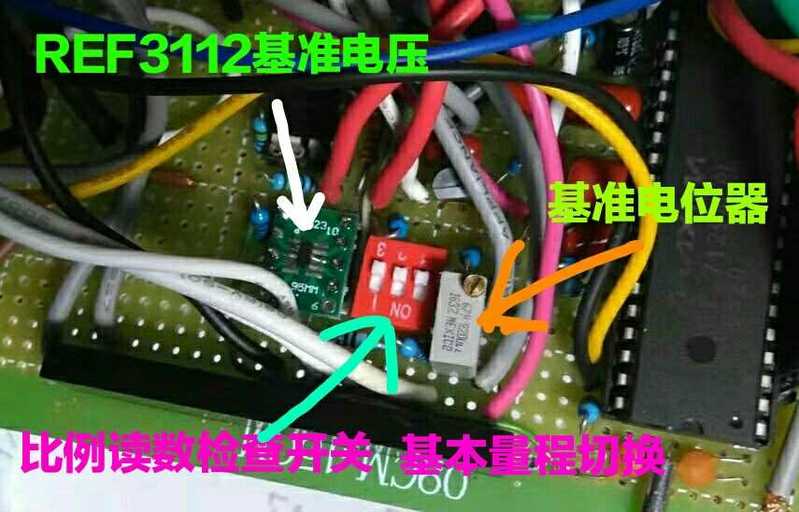

基准电压源没有用385,8069等7129常用的基准芯片,这些芯片温漂都在100PPM以上,找了半天也找不到温漂精度合适的插件版的芯片,只好用REF3112贴片基准加了个转接板!
时钟部分没有用RC电路,手册上说最高支持300KHZ以上的频率,RC电路频率不准,也不稳定,所以我打算用晶振,找了半天没找到300KHZ的,只找到了200KHZ的,现在的晶振基本都是MHZ起步了!
7129的表头电路极为简单!还是老规矩,只实现电压电阻等最简单的功能!不过这次增加一个毫欧档和毫安档!
之前做的三位半切换档位靠的是跳线和自锁开关,非常繁琐,而且我发现自锁开关有非常大的接触电阻,且阻值不稳定,从几欧姆到几十欧姆!所以,这次吸取教训,直接上波段开关!

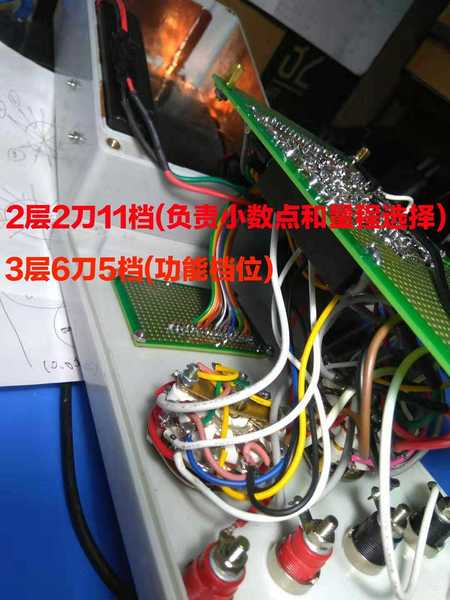

因为买的波段开关,档位数量有限,废了好大劲,用了两个波段开关,总算实现了设计的功能!(马云也不是万能的,不是你想要什么样的开关都能买到的,只能自己尽量优化线路了,这部分最费脑子和时间,其它电路都有现成的电路参考,这部分只能自己想办法)。

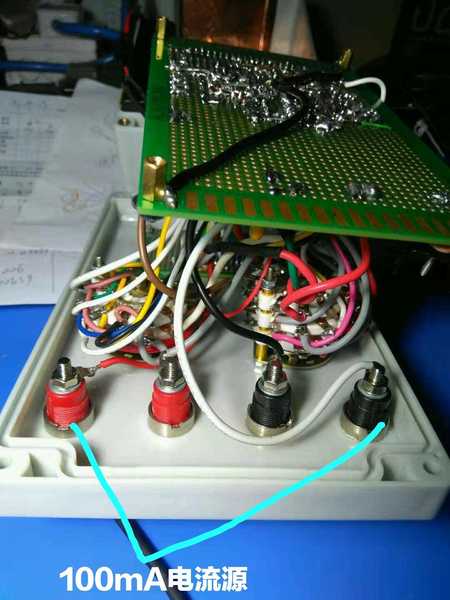

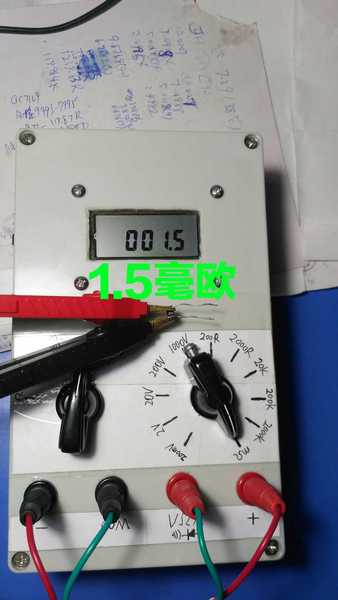

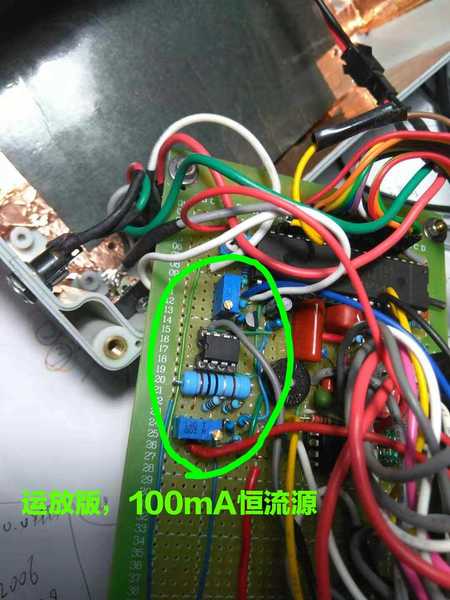

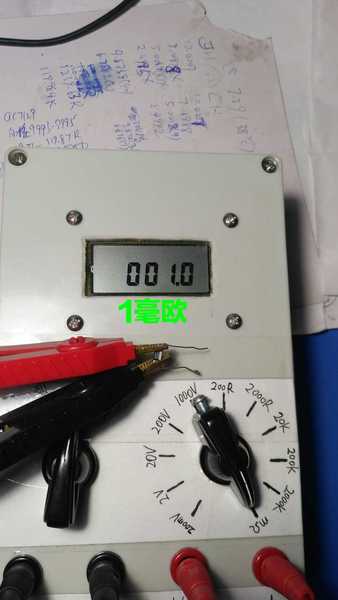

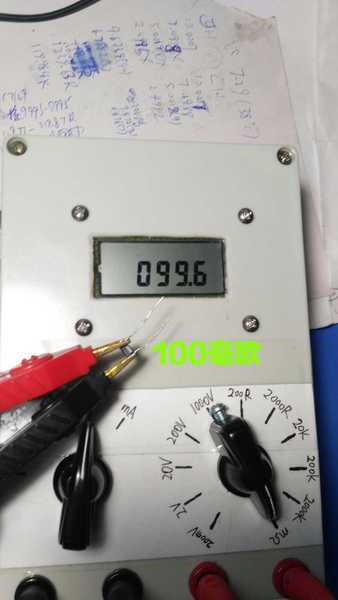

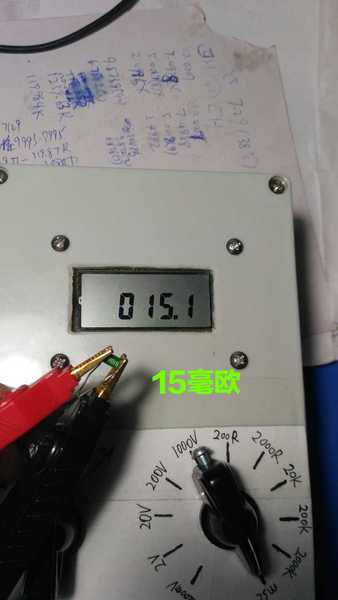

毫欧档还是老办法,运放100mA恒流源测量法!

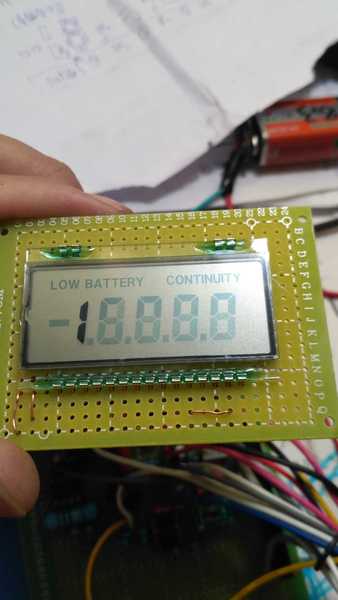

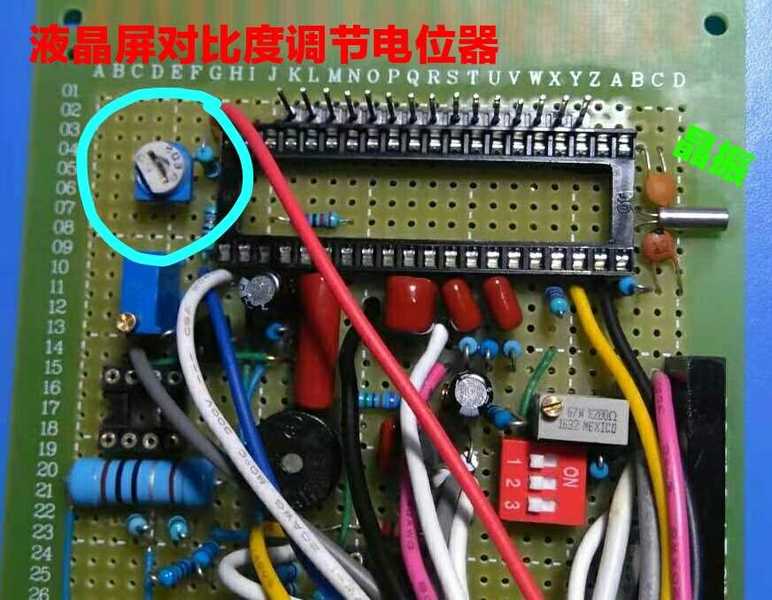

液晶显示部分比7106简洁太多了,虽然位数比7106多,但因为是动态显示,接线数量少了一半多!液晶屏还加了一个对比度调整电位器,这个很有必要,我发现必须合理调整对比度才能让屏幕正面和侧面都能看清!否则要么正面看不清,要么侧面看不清!

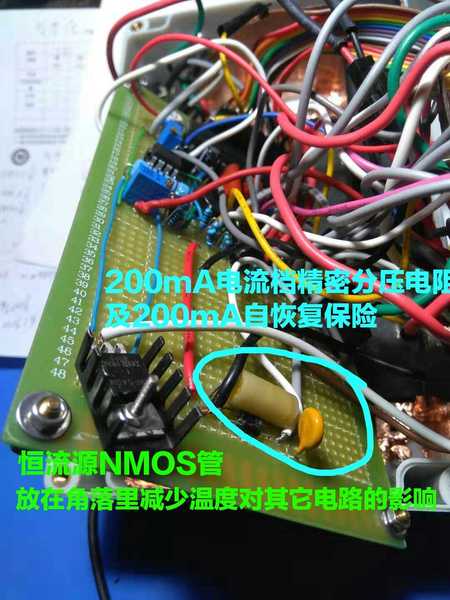

之前做的7106三位半没有保护电路,鉴于之前的炸表试验,我决定这次给电阻档和毫安档加上保护电路!

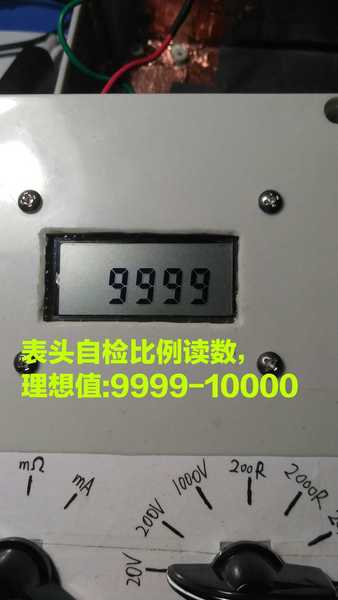

为了方便调试,主板还加了个表头比例读数自检的拨码开关,方便挑选品质好的7129芯片!(其实就是通过开关可以方便的切换7129的基本量程和把基准电压接到IN引脚,来实现表头自检比例读数,以前都是飞线实现,测完了还得拆掉飞线,改成拨码开关省事多了)
挑选7129芯片,差点让我崩溃,网上清一色的拆机翻新芯片!质量参差不齐,半年前买过2片,质量很好,隔了半年再买,7129的市场风云突变,竟然买不到好的了,全是拆机的翻新的,翻新的10元左右,全新的40元,我选择翻新的,因为买全新的估计给你的也不一定就是新的,第一次买了2片,发现一片不能开机,一片开机后不正常性能不稳定!换一家又买了两片,结果还是有一片不开机,另一片凑合用,只是尾数有跳动!最终从七片7129里找出来两个好的芯片,通过这次的7129风波,让我意识到万用表有时候不好用,有可能是芯片性能不佳造成的!

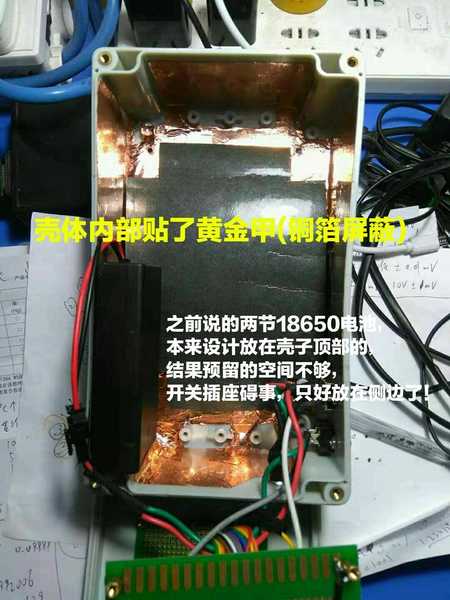

电源部分采用内置两节18650锂电池+外部电源供电两种方式。

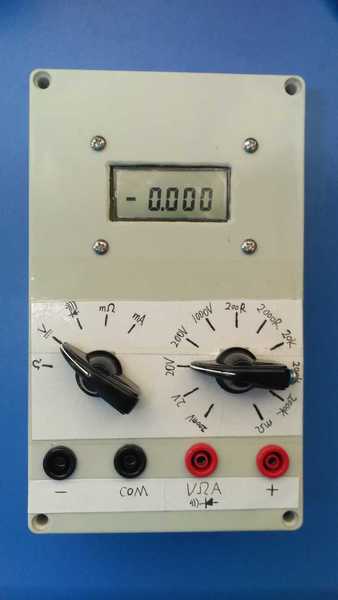

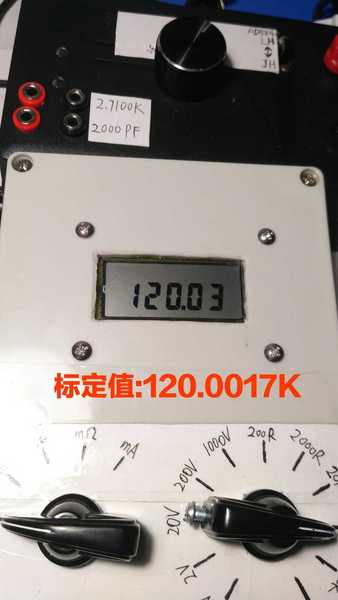

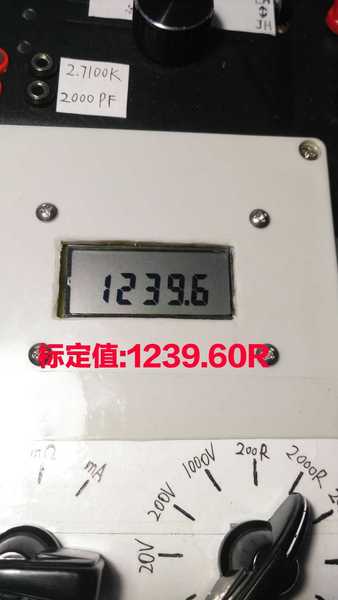

最后做出的成品个头有点大,跟老式的指针表差不多个头了!200mm*120mm*80mm
回复
举报
hc061218
当前离线
积分
8835
hc061218
发表于 2019-7-31 22:16:47
来自手机
|
显示全部楼层
已有1人评分
金钱
仪表币
理由
人艰不拆
+ 100
+ 20
很给力!
查看全部评分
总评分:金钱
+100
仪表币
+20
回复
举报
5free
当前离线
积分
2476
5free
发表于 2019-7-31 23:28:48
来自手机
|
显示全部楼层
好厉害啊。材料成本多少钱?
回复
举报
hc061218
当前离线
积分
8835
hc061218
发表于 2019-8-1 00:23:42
来自手机
|
显示全部楼层
5free 发表于 2019-7-31 23:28
好厉害啊。材料成本多少钱?
这不能算成本了,成本跟7129的表差不多价了!
回复
举报
aping365
当前离线
积分
1935
aping365
发表于 2019-8-1 01:57:56
来自手机
|
显示全部楼层
楼主厉害哦
回复
举报
wgh1027
当前离线
积分
24542
wgh1027
发表于 2019-8-1 03:52:39
来自手机
|
显示全部楼层
谢谢分享
回复
举报
勇闯沙滩
当前离线
积分
14899
勇闯沙滩
发表于 2019-8-1 06:56:51
|
显示全部楼层
谢谢分享,为了取得一手资料反复炸表,原来是万用表设计工程师。手工打造7129四位半万用表选件很关键,保证精度太厉害,赞。
回复
举报
散淡021
当前离线
积分
8657
散淡021
发表于 2019-8-1 07:02:42
|
显示全部楼层
谢谢分享
不错,很耗功夫
回复
举报
巍巍兴安
当前离线
积分
10351
巍巍兴安
发表于 2019-8-1 07:59:16
|
显示全部楼层
耗时费力的项目,谢谢分享!
回复
举报
人艰不拆
当前离线
积分
7750
人艰不拆
发表于 2019-8-1 08:05:36
|
显示全部楼层
哈哈,不错,其实我也做了个7135的表头,但是做到最后突然犹豫了
